Korosi pada pipa bawah tanah adalah musuh utama yang sering kali berawal dari satu masalah sederhana namun kritis: ketidakseragaman ketebalan coating. Saat lapisan pelindung aspal pada pipa memiliki variasi ketebalan—terlalu tipis di satu titik dan tebal di titik lain—integritas struktural pipa terancam. Area yang lebih tipis menjadi jalur masuk bagi elemen korosif tanah, sementara perbedaan ketebalan ini dapat menciptakan tegangan internal yang memicu delaminasi atau pengelupasan lapisan. Insinyur dan manajer proyek sering menghadapi dilema ini: inspeksi visual tidak cukup untuk mendeteksi titik lemah tersebut. Di sinilah Alat Uji Adhesi NOVOTEST CM4219 berperan sebagai solusi presisi. Alat ini tidak hanya mengukur seberapa kuat lapisan coating melekat, tetapi juga memetakan kualitas adhesi di berbagai titik dengan ketebalan yang tidak seragam, memastikan setiap bagian pipa terlindungi optimal dan berpotensi memperpanjang umur layanan pipa secara signifikan.
- Overview Alat Uji Adhesi NOVOTEST CM4219
- Cara Kerja Teknologi Pengujian Adhesi pada Coating Pipa Aspal
- Fitur Kunci dan Fungsinya dalam Mengatasi Ketidakseragaman Ketebalan
- Aplikasi dalam Industri Pipa Aspal
- Studi Kasus: Dampak Penggunaan NOVOTEST CM4219 pada Kualitas Coating
- Kelebihan Teknis NOVOTEST CM4219 Dibanding Metode Uji Adhesi Lain
- Kesimpulan
- FAQ
- Apakah NOVOTEST CM4219 hanya untuk coating berbasis aspal?
- Bagaimana cara memilih titik uji yang tepat pada pipa dengan ketidakseragaman ketebalan coating?
- Apakah hasil pengujian adhesi bisa langsung mengidentifikasi penyebab ketidakseragaman?
- Berapa lama waktu yang dibutuhkan untuk satu kali pengujian di lapangan?
- Referensi
Overview Alat Uji Adhesi NOVOTEST CM4219

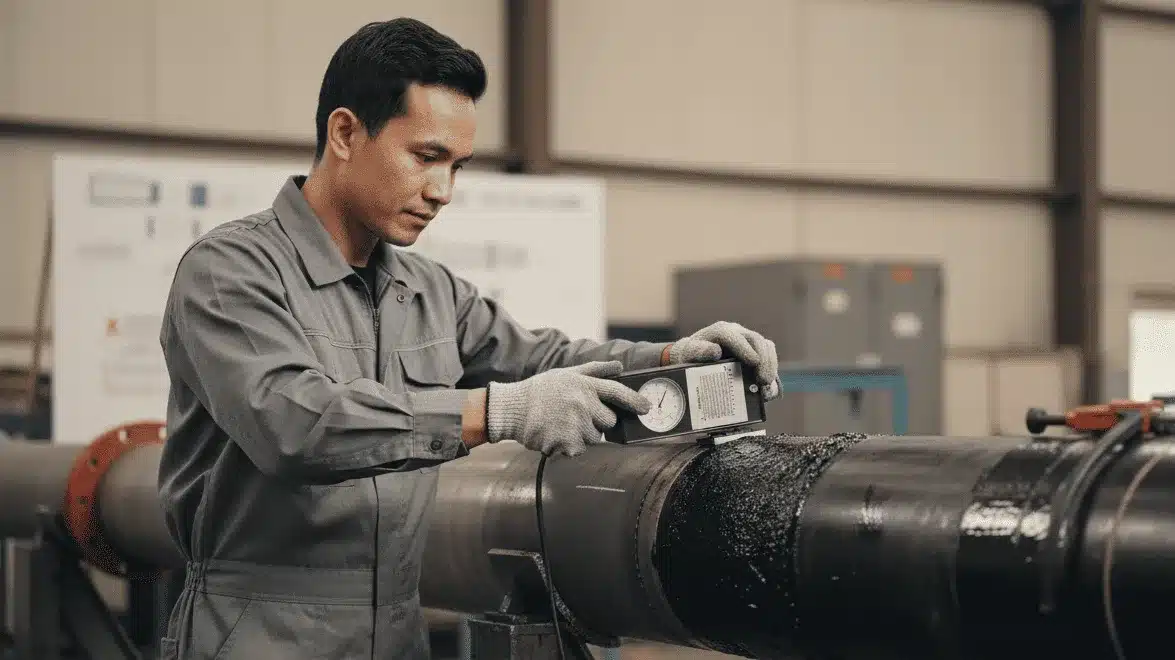

NOVOTEST CM4219 merupakan alat uji adhesi portabel yang mengadopsi metode pull-off secara mekanis, khusus terkalibrasi untuk mengukur kekuatan lekat isolasi pipa berbasis aspal. Desainnya yang ringkas dengan dimensi 190 x 80 x 110 mm dan berat hanya 2,5 kg menawarkan mobilitas tinggi, sebuah keunggulan vital saat inspeksi harus berpindah-pindah sepanjang jalur pipa yang membentang puluhan kilometer. Alat ini mengkuantifikasi gaya yang diperlukan untuk melepaskan lapisan coating seluas 1 cm² dari substrat logam, memberikan nilai adhesi dalam satuan gaya per luas area.
Inti dari perangkat ini adalah sistem pegas terkalibrasi yang menerapkan gaya tarik tegak lurus terhadap permukaan coating. Dengan memutar pegangan secara manual, operator meningkatkan beban secara progresif hingga lapisan coating mengalami diskontinuitas atau terlepas. Nilai maksimum yang tercapai tertahan pada skala analog perangkat, menjadi representasi kuantitatif dari kekuatan adhesi lapisan isolasi. Konsep ini menjawab langsung tantangan ketidakseragaman ketebalan coating. Karena metode pull-off mengukur kohesi dan adhesi material pada satu titik spesifik, operator dapat dengan sengaja memilih titik uji pada area yang terindikasi memiliki ketebalan berbeda—baik yang terlalu tipis maupun sesuai standar—untuk membandingkan kualitas lekatnya.
Cara Kerja Teknologi Pengujian Adhesi pada Coating Pipa Aspal
Memahami cara kerja NOVOTEST CM4219 krusial untuk mengaplikasikannya dalam mendiagnosis dampak ketidakseragaman ketebalan coating. Teknologi ini berlandaskan pada standar uji tarik tegak lurus, yang secara ilmiah lebih representatif untuk mengevaluasi daya lekat lapisan pelindung dibandingkan uji gores.
Prinsip Dasar Uji Pull-Off pada Permukaan Tidak Seragam
Prinsip dasarnya adalah mengukur tegangan yang diperlukan untuk memisahkan lapisan coating dari pipa. Operator merekatkan sebuah dolly (benda uji berbentuk cakram) ke permukaan coating yang telah disayat melingkar sesuai diameter dolly. Melalui mekanisme tuas dan pegas pada CM4219, gaya tarik diaplikasikan secara perlahan dan stabil. Ketika lapisan terlepas, skala pada alat akan mencatat beban maksimum pada momen kegagalan. Untuk mengatasi masalah ketidakseragaman ketebalan, prinsip ini sangat efektif karena pengujian berlangsung tegak lurus, sehingga distribusi tegangan pada area yang diuji relatif seragam meskipun ketebalan di sekitarnya bervariasi. Hasilnya menunjukkan kekuatan ikatan intrinsik pada titik spesifik tersebut, bukan dipengaruhi oleh ketebalan di sekeliling titik uji.
Tahapan Pengujian Terstruktur untuk Deteksi Titik Lemah
Proses identifikasi dampak ketidakseragaman coating menggunakan NOVOTEST CM4219 berlangsung sistematis. Pertama, tentukan titik-titik uji yang merepresentasikan variasi ketebalan pada satu segmen pipa; standar merekomendasikan minimal tiga titik pengukuran dengan jarak setidaknya 50 cm satu sama lain. Pada setiap titik, siapkan permukaan coating dan rekatkan dolly menggunakan lem khusus hingga mengering sempurna. Setelah lem cure, pasang unit penarik CM4219 pada dolly, lalu putar pegangan secara konstan tanpa hentakan. Catat nilai pada skala saat lapisan coating mengalami kegagalan. Interpretasi hasilnya sederhana namun mendalam: jika titik dengan ketebalan coating lebih rendah menunjukkan nilai adhesi yang signifikan di bawah spesifikasi pabrikan, itu indikasi kuat bahwa ketidakseragaman tersebut menciptakan zona risiko delaminasi dan korosi dini.
Fitur Kunci dan Fungsinya dalam Mengatasi Ketidakseragaman Ketebalan
NOVOTEST CM4219 memiliki fitur desain terfokus yang secara spesifik mendukung upaya quality control untuk memerangi dampak negatif dari ketidakseragaman ketebalan coating. Fitur-fitur ini mengubahnya dari sekadar alat uji menjadi instrumen diagnostik lapangan.
Akurasi Tinggi dan Nilai Analog yang Tertahan
Kompleksitas desain mekanisnya menghasilkan akurasi tinggi untuk mendeteksi perbedaan kecil daya lekat. Saat menguji dua titik pada pipa yang sama—satu dengan ketebalan coating standar 4 mm dan satu lagi di titik tipis 2 mm—perbedaan nilai adhesi beberapa kilogram per sentimeter persegi langsung teridentifikasi. Nilai maksimum yang tertahan pada skala perangkat memastikan pembacaan objektif, minim distorsi akibat getaran atau kelelahan operator. Ini adalah data vital yang secara kuantitatif membuktikan apakah ketidakseragaman coating melemahkan perlindungan.
Portabilitas dan Operasi Satu Orang
Berat hanya 2,5 kg dan desain dimensi kompak membuat CM4219 menjadi alat yang benar-benar mudah dioperasikan di lapangan. Seorang teknisi QC dapat membawanya menyusuri jalur pipa untuk melakukan spot check di area gudang penyimpanan pipa atau bahkan di parit galian sebelum penimbunan. Fitur ini mendukung strategi pengujian menyeluruh di berbagai segmen pipa yang berpotensi memiliki variasi ketebalan akibat ketidakstabilan proses aplikasi di pabrik.
Kompatibilitas Material Luas dan Kemudahan Kalibrasi
Desain dari NOVOTEST CM4219 kompatibel dengan berbagai jenis coating berbasis aspal, termasuk coal tar enamel, asphalt enamel, dan asphalt tape. Fleksibilitas ini penting karena perilaku adhesi dapat berbeda antar material saat mengalami ketidakseragaman ketebalan. Proses kalibrasi alat juga mudah, memastikan pegas pengukur selalu dalam kondisi optimal untuk menghasilkan data yang repeatable dan kredibel sebagai dasar pengambilan keputusan perbaikan atau penerimaan material.
Aplikasi dalam Industri Pipa Aspal
Keberadaan titik-titik dengan ketidakseragaman ketebalan coating merupakan isu kritis yang menerjang berbagai sektor industri berat yang mengandalkan jaringan perpipaan bawah tanah dan bawah air. NOVOTEST CM4219 menemukan relevansinya di garda depan mitigasi risiko korosi.
Di industri minyak dan gas, pipa transmisi bawah tanah menempuh jarak ratusan kilometer melintasi kondisi tanah dengan karakteristik korosivitas yang berubah-ubah. Pada fasilitas lepas pantai, kombinasi kelembaban tinggi dan salinitas membuat setiap titik ketidakseragaman coating langsung menjadi lokasi inisiasi korosi. Sektor infrastruktur air bersih dan limbah juga sangat berkepentingan; kebocoran akibat korosi di titik tipis coating dapat memutus suplai vital. Di pabrik pengecoran pipa, alat ini menjadi bagian dari proses factory acceptance test untuk memverifikasi konsistensi aplikasi pelapis sebelum pengiriman. Sementara itu, tim inspeksi rutin dan maintenance menggunakan data adhesi dari CM4219 untuk memetakan laju degradasi dan merencanakan program re-coating tepat sasaran, alih-alih penggantian pipa reaktif yang sangat mahal.
Studi Kasus: Dampak Penggunaan NOVOTEST CM4219 pada Kualitas Coating
Untuk mengkristalisasi manfaat alat ini, mari kita telaah dua skenario.
Kasus pertama terjadi pada proyek pipa gas bawah tanah. Inspeksi visual menunjukkan seluruh permukaan pipa telah terlapisi aspal dengan baik. Namun, setelah melakukan uji adhesi dengan NOVOTEST CM4219 pada beberapa titik yang dicurigai memiliki perbedaan ketebalan dari pengukuran coating gauge, teknisi menemukan satu area dengan ketebalan coating di bawah spesifikasi menghasilkan nilai adhesi yang sangat rendah, hanya separuh dari area berketebalan normal. Temuan ini menandakan telah terjadi under-cure atau kontaminasi lokal saat aplikasi di area tipis tersebut. Tindakan perbaikan lokal dilakukan segera sebelum pipa ditimbun, mencegah terjadinya corrosion hot-spot yang bisa berujung pada kebocoran gas di masa depan.
Kasus kedua terjadi pada proyek pipa transmisi air bersih berkapasitas besar. Proyek ini menerapkan protokol pengujian random sampling menggunakan CM4219 pada setiap batch pipa yang tiba. Hasil analisis data menunjukkan bahwa segmen pipa dari satu lini produksi tertentu secara konsisten menunjukkan variasi nilai adhesi yang lebar, yang berkorelasi dengan data ketidakseragaman ketebalan coating yang juga terpantau. Melalui data ini, manajer proyek memberikan umpan balik langsung kepada pabrikan untuk memperbaiki sistem aplikasi spray otomatis yang tidak stabil. Intervensi dini ini memperbaiki kualitas coating pipa untuk sisa kontrak, menghasilkan penghematan biaya perbaikan dan klaim garansi yang sangat signifikan, serta memproyeksikan perpanjangan umur layanan pipa hingga 15-20 tahun.
Kelebihan Teknis NOVOTEST CM4219 Dibanding Metode Uji Adhesi Lain
Dalam melakukan inspeksi kualitas coating yang tidak seragam, pemilihan metode uji sangat menentukan validitas data. Metode cross-cut atau tape test, misalnya, hanya memberikan data kualitatif (kelas 5B hingga 0B). Metode ini sangat subjektif dan tidak sensitif untuk mendeteksi perbedaan kekuatan lekat pada variasi ketebalan yang tipis. Sementara itu, metode peel test lebih cocok untuk material fleksibel dan kurang representatif untuk coating aspal yang rigid dan getas.
Keunggulan utama NOVOTEST CM4219 terletak pada kemampuannya menyajikan nilai adhesi kuantitatif (dalam satuan gaya per area) melalui metode pull-off. Perbandingan objektif antar titik uji pada ketebalan berbeda menjadi mungkin. Gaya tarik yang diaplikasikan secara tegak lurus juga memastikan bahwa pengukuran murni merefleksikan kekuatan ikatan, tanpa kontribusi signifikan dari faktor ketebalan lapisan di sekitar titik uji. Tabel berikut memperjelas perbandingan ini:
| Fitur/Metode | NOVOTEST CM4219 (Pull-Off) | Cross-Cut / Tape Test | Peel Test |
|---|---|---|---|
| Tipe Data | Kuantitatif (kgf/cm², MPa) | Kualitatif (Kelas) | Kuantitatif (N/mm) |
| Objektivitas | Tinggi, berbasis nilai alat | Rendah, bergantung inspektor | Sedang |
| Sensitivitas terhadap Variasi Ketebalan | Tinggi, mengukur ikatan titik | Rendah, merusak lapisan tipis | Rendah, untuk material fleksibel |
| Aplikasi Coating Aspal | Ideal, mengukur adhesi sejati | Tidak direkomendasikan | Tidak cocok |
| Pengujian Lapangan | Sangat Baik, portabel & cepat | Mudah, tapi hasil kurang relevan | Terbatas pada lab |
Kesimpulan
Mengabaikan ketidakseragaman ketebalan coating pada pipa aspal sama dengan memasang bom waktu korosi di bawah tanah. Strategi pengendalian kualitas yang hanya mengandalkan inspeksi visual dan pengukuran ketebalan tidak cukup untuk menjamin perlindungan jangka panjang. NOVOTEST CM4219, yang tersedia melalui distributor resmi seperti CV. Java Multi Mandiri, memberikan lapisan verifikasi akhir yang krusial: memastikan bahwa setiap titik pada pipa, terlepas dari variasi ketebalan yang ada, memiliki kekuatan adhesi yang memenuhi standar. Mengadopsi alat uji adhesi ini ke dalam protokol quality assurance Anda adalah langkah proaktif untuk mentransformasi data lapangan menjadi keputusan teknik yang solid, memangkas risiko kegagalan, dan merealisasikan umur desain infrastruktur perpipaan.
FAQ
Apakah NOVOTEST CM4219 hanya untuk coating berbasis aspal?
Meskipun desain utamanya untuk isolasi berbasis aspal, NOVOTEST CM4219 juga dapat mengukur daya lekat berbagai lapisan polimer yang memiliki rentang kekuatan serupa. Prinsip pengujian pull-off-nya aplikatif untuk banyak material, tetapi korelasikan selalu nilai yang terukur dengan standar spesifik material tersebut. Untuk kepastian kompatibilitas dengan material non-aspal, Anda selalu dapat mendiskusikannya dengan spesialis produk.
Bagaimana cara memilih titik uji yang tepat pada pipa dengan ketidakseragaman ketebalan coating?
Pemilihan titik uji harus strategis dan berbasis data. Gunakan alat pengukur ketebalan lapisan (coating thickness gauge) terlebih dahulu untuk memetakan area dengan ketebalan di atas dan di bawah spesifikasi nominal pipa. Pada setiap area representatif ini, lakukan pengujian adhesi di setidaknya tiga titik yang berjarak minimum 50 cm. Ini memberikan profil adhesi komparatif antara area berketebalan ideal dan area yang tidak seragam.
Apakah hasil pengujian adhesi bisa langsung mengidentifikasi penyebab ketidakseragaman?
Tidak secara langsung. Nilai adhesi yang rendah pada area coating tipis adalah indikator efek, bukan penyebab. Penyebabnya bisa berupa kontaminasi permukaan pipa, kesalahan formulasi, atau suhu aplikasi yang tidak tepat pada momen spesifik itu. Data dari CM4219 memberitahu Anda “di mana” dan “seberapa parah” masalahnya, menjadi dasar untuk investigasi lebih lanjut ke proses aplikasi.
Berapa lama waktu yang dibutuhkan untuk satu kali pengujian di lapangan?
Durasi satu siklus pengujian sangat bergantung pada waktu curing lem perekat dolly. Proses persiapan permukaan, pengeleman, dan pemasangan alat hanya membutuhkan sekitar 5-10 menit. Namun, waktu tunggu lem mencapai kekuatan optimal bisa berkisar dari beberapa menit hingga beberapa jam, tergantung spesifikasi lem cepat kering yang digunakan. Proses penarikan oleh alat itu sendiri sangat cepat, kurang dari satu menit.
Rekomendasi Adhesion Tester
Referensi
- ISO 4624:2016 – Paints and varnishes — Pull-off test for adhesion. International Organization for Standardization, Geneva, Switzerland.
- ASTM D4541-22 – Standard Test Method for Pull-Off Strength of Coatings Using Portable Adhesion Testers. ASTM International, West Conshohocken, PA, 2022.
- NACE SP0169-2013 – Control of External Corrosion on Underground or Submerged Metallic Piping Systems. NACE International, Houston, TX.
- NOVOTEST. Technical Datasheet: Adhesion Meter CM4219 for Bituminous Pipe Coatings. Novotest Ltd.
- BS EN 12068:1999 – Cathodic protection — External organic coatings for the corrosion protection of buried or immersed steel pipelines used in conjunction with cathodic protection — Tapes and shrinkable materials. British Standards Institution, London.
