Menilai kedalaman korosi pada area kritis seperti Hot Induction Bend (HIB) dan sambungan las pipa offshore bukanlah tugas sederhana. Geometri kompleks permukaan lengkung, akses visual terbatas, serta kebutuhan akan data pit depth yang akurat sering kali menjadi kendala utama bagi inspektor NDT. Padahal, kesalahan membaca kedalaman lubang korosi beberapa puluh mikron saja dapat berujung pada kegagalan struktural dan kebocoran yang membahayakan keselamatan serta operasional. Di sinilah Alat Ukur Kedalaman Korosi NOVOTEST LIMIT hadir sebagai solusi mekanik portabel yang presisi. Dengan desain sederhana dan fokus tinggi untuk mengukur lubang sempit dan alur, LIMIT memungkinkan pengukuran langsung kedalaman korosi dalam hitungan milimeter secara repeatable. Artikel ini menyajikan panduan praktis mulai dari prinsip kerja, langkah mengurangi error, hingga contoh implementasi di lapangan, sehingga Anda dapat memaksimalkan akurasi deteksi korosi pada aset perpipaan Anda.

1. Overview Alat Ukur Kedalaman Korosi NOVOTEST LIMIT
2. Cara Kerja Probe Mekanik pada NOVOTEST LIMIT
   1. Prinsip Dasar Pengukuran Kedalaman Mekanik
   2. Langkah-Langkah Mengurangi Error Pengukuran
3. Fitur Kunci dan Fungsionalitas NOVOTEST LIMIT
4. Aplikasi NOVOTEST LIMIT di Industri Migas dan Lepas Pantai
   1. Pengukuran pada Hot Induction Bend (HIB)
   2. Inspeksi Sambungan Las Pipa Offshore
5. Studi Kasus: Meningkatkan Akurasi Deteksi Korosi di Jalur Pipa Offshore
6. Kelebihan Teknis NOVOTEST LIMIT Dibandingkan Metode Konvensional
7. Kesimpulan
8. FAQ
   1. Apakah NOVOTEST LIMIT bisa digunakan pada permukaan yang sangat tidak rata akibat korosi?
   2. Berapa ketebalan minimum yang dapat diukur oleh NOVOTEST LIMIT?
   3. Apakah alat ini tahan air dan debu untuk penggunaan di lingkungan lepas pantai?
   4. Bagaimana prosedur kalibrasi NOVOTEST LIMIT sebelum digunakan?
9. References

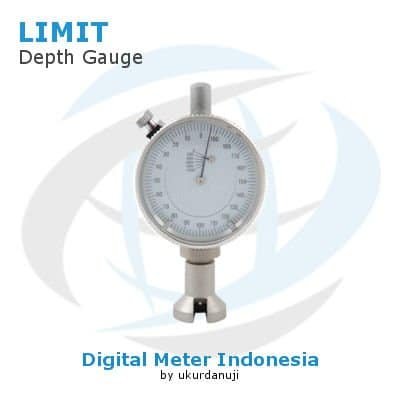

Overview Alat Ukur Kedalaman Korosi NOVOTEST LIMIT

NOVOTEST LIMIT adalah alat ukur kedalaman korosi berbasis mekanis yang dirancang khusus untuk mengukur kedalaman lubang (pit) dan alur akibat korosi lokal. Bukan perangkat ultrasonik, instrumen ini mengandalkan probe stylus yang menjangkau ke dalam rongga korosi untuk memberikan pembacaan langsung pada dial indicator analog. Dengan bobot hanya 0,25 kg dan dimensi ringkas 40 × 60 × 40 mm, LIMIT sangat portabel dan mudah dioperasikan dengan satu tangan, ideal untuk inspeksi lapangan di area sempit seperti HIB dan sambungan las.

Kegunaan utamanya adalah memverifikasi sisa ketebalan dinding secara lokal dengan mengukur kedalaman pit yang mungkin tidak terdeteksi oleh alat ukur ketebalan ultrasonik — yang memiliki area sampling lebih luas dan rentan merata-ratakan pit dalam yang sempit. Rentang ukur 0,05–8 mm mencakup mayoritas tingkat korosi lokal yang kritis pada pipa baja karbon maupun stainless. Alat ini juga dilengkapi dengan beberapa pilihan contact pad (F10, F25, F40) yang dapat Anda sesuaikan dengan lebar bukaan pit, sehingga probe selalu bertumpu pada permukaan referensi yang stabil. Desain mekanis murni ini tidak memerlukan baterai atau kalibrasi elektronik, menjadikannya andal di kondisi ekstrem sekalipun.

Cara Kerja Probe Mekanik pada NOVOTEST LIMIT

Prinsip Dasar Pengukuran Kedalaman Mekanik

NOVOTEST LIMIT bekerja dengan mentransmisikan pergerakan vertikal stylus ke jarum dial indicator. Probe stylus terpasang pada poros pegas yang akan tertekan saat ujungnya menyentuh dasar pit. Contact pad berfungsi sebagai bidang referensi nol — saat pad menempel rata pada permukaan pipa di sekitar pit, stylus akan turun sejauh kedalaman lubang. Dial indicator terkalibrasi langsung menunjukkan selisih tinggi tersebut dalam satuan milimeter, dengan resolusi hingga 0,01 mm. Mekanisme ini memungkinkan pengukuran langsung tanpa perantara sinyal, sehingga bebas dari interferensi elektromagnetik dan tidak memerlukan interpretasi sinyal ultrasonik.

Langkah-Langkah Mengurangi Error Pengukuran

Ketepatan hasil pengukuran sangat bergantung pada prosedur operasi yang benar, terutama saat Anda mengukur di area Hot Induction Bend yang melengkung. Berikut langkah optimal yang kami rekomendasikan:

• Preparasi Permukaan: Bersihkan area pengukuran hingga logam telanjang (bare metal); hilangkan karat, cat, dan lapisan isolasi. Sisa lapisan di sekitar pit dapat menggeser referensi nol contact pad, menghasilkan nilai depth yang tidak akurat.
• Kalibrasi Nol: Letakkan LIMIT pada blok kalibrasi datar dari material yang identik dengan pipa (misal SS316L). Pastikan stylus sepenuhnya tertarik ke atas, lalu atur dial indicator ke angka nol. Lakukan kalibrasi ini setiap kali memulai sesi inspeksi untuk mengompensasi keausan ujung stylus.
• Pemilihan Contact Pad yang Tepat: Pilih diameter contact pad yang sesuai dengan bukaan pit. Untuk pit sempit, gunakan pad F10 agar pad dapat duduk di permukaan yang relatif datar di sekitar lubang. Pada permukaan lengkung HIB, pad berukuran kecil (F10) lebih efektif mengurangi rocking karena hanya sebagian kecil area yang kontak.
• Teknik Kontak Tegak Lurus: Pegang alat secara vertikal (90°) terhadap permukaan material. Kemiringan sedikit saja akan menambah jarak tempuh stylus secara artifisial, menghasilkan pembacaan yang lebih dalam dari sebenarnya.
• Pengambilan Multi-Titik: Lakukan pengukuran di beberapa posisi di sekeliling pit — setidaknya tiga titik — untuk mengonfirmasi kedalaman maksimum. Untuk pit yang tidak teratur, rata-ratakan nilainya. Pada HIB, petakan grid kecil 5×5 mm agar Anda bisa menangkap profil korosi lokal secara menyeluruh.
• Pertimbangan Geometri HIB: Pengaruh kelengkungan pada HIB cukup signifikan karena contact pad datar tidak dapat menempel sempurna pada radius bending. Gunakan contact pad berdiameter kecil, selalu cek kestabilan pad sebelum membaca dial, dan jika perlu tambahkan penyangga elastis tipis hanya untuk menstabilkan posisi — asalkan tidak mengubah referensi nol.

Fitur Kunci dan Fungsionalitas NOVOTEST LIMIT

NOVOTEST LIMIT mengedepankan kesederhanaan tanpa mengorbankan presisi. Sejumlah fitur utama yang mendukung operasional lapangan antara lain:

• Dial Indicator Analog dengan Skala Jelas: Memberikan pembacaan kedalaman langsung dalam milimeter tanpa konversi. Jarum besar mudah dibaca, bahkan di bawah pencahayaan redup.
• Konstruksi Mekanis Tangguh: Tanpa komponen elektronik, alat ini tahan terhadap benturan ringan dan perubahan suhu ekstrem. Bodi logam padat melindungi mekanisme internal dari debu dan kelembaban.
• Interchangeable Probe Tips: Dilengkapi dengan stylus dan contact pad yang dapat Anda ganti sesuai kebutuhan. Tip №2 dengan ujung runcing mampu masuk ke dalam pit berdiameter minimal 1,7 mm. Pilihan pad F10, F25, F40 memberikan fleksibilitas permukaan referensi.
• Rentang Ukur Luas (0,05–8 mm): Mencakup pit dangkal hingga korosi lokal yang cukup dalam, relevan untuk berbagai tingkat keparahan korosi pada pipa offshore.
• Portabilitas Maksimal: Dimensi ringkas dan bobot ringan (0,25 kg) memudahkan inspektor membawanya ke ketinggian atau ruang terbatas di platform.
• Kemudahan Kalibrasi Nol: Proses kalibrasi hanya membutuhkan satu blok referensi datar; tidak ada prosedur multi-langkah atau perangkat lunak yang rumit.

Dengan fitur-fitur ini, NOVOTEST LIMIT menjadi pilihan praktis untuk memetakan kedalaman korosi secara cepat dan akurat, langsung di lapangan tanpa perlu sumber listrik.

Aplikasi NOVOTEST LIMIT di Industri Migas dan Lepas Pantai

Pengukuran pada Hot Induction Bend (HIB)

HIB merupakan komponen perpipaan yang dibentuk melalui proses induksi panas, menghasilkan distribusi tegangan sisa dan mikrostruktur tidak seragam. Area ekstrados (sisi luar lengkungan) sering mengalami penipisan dinding dan pit korosi akibat kombinasi tegangan tarik dan paparan lingkungan. Mengukur kedalaman pit di lokasi ini sangat krusial karena tegangan operasional tinggi dapat mempercepat pertumbuhan retak. NOVOTEST LIMIT dengan contact pad F10 mampu dijangkarkan pada area sempit di sekitar pit, memberikan data depth yang andal untuk perhitungan remaining strength.

Inspeksi Sambungan Las Pipa Offshore

Di sekitar sambungan las, heat-affected zone (HAZ) rentan terhadap korosi sumuran selektif. Setelah perbaikan coating atau insulasi, Anda perlu memverifikasi apakah pit korosi telah melampaui batas toleransi. LIMIT Anda gunakan untuk mengukur pit depth yang mungkin tersisa tanpa perlu membongkar sambungan secara penuh. Kombinasi stylus tipis dan contact pad kecil memudahkan akses ke area yang dikelilingi manik las.

Selain itu, alat ini juga digunakan untuk:

• Inspeksi Korosi di Bawah Insulasi (CUI): Begitu insulasi dibuka dan karat dibersihkan, pit depth dapat langsung diukur.
• Pemeriksaan Pressure Vessel dan Tangki: Memetakan korosi lokal pada dinding shell dan bottom plate tangki timbun.
• Digunakan oleh tim integrity management sebagai input kuantitatif untuk Risk Based Inspection (RBI) dan Remaining Life Assessment (RLA), di mana kedalaman pit aktual menentukan laju korosi dan umur sisa aset.

Studi Kasus: Meningkatkan Akurasi Deteksi Korosi di Jalur Pipa Offshore

Sebuah platform lepas pantai di perairan Natuna mengoperasikan riser pipa 10 inci material API 5L X52. Inspeksi visual rutin mendeteksi indikasi korosi eksternal di area HIB dekat splash zone. Metode sebelumnya menggunakan depth gauge sederhana menghasilkan bacaan bervariasi antara 1,5–3,2 mm, membuat tim integrity ragu mengambil keputusan perbaikan.

Tim inspeksi kemudian menerapkan prosedur terstruktur dengan NOVOTEST LIMIT. Pertama, area korosi dibersihkan hingga bare metal menggunakan wire brush dan solvent. Blok kalibrasi dari baja karbon dengan kekerasan setara digunakan untuk nol setting. Mengingat permukaan HIB yang melengkung, dipilih contact pad F10 untuk memaksimalkan kontak lokal. Probe stylus No.2 dengan ujung diameter kecil diselipkan ke dalam pit dengan hati-hati sambil memastikan alat tegak lurus. Pengukuran dilakukan dalam grid 10×10 mm di sekitar pit terburuk, menghasilkan 15 titik data.

Hasil analisis menunjukkan pit terdalam konsisten 2,8 mm (penyimpangan antar titik ±0,1 mm). Dengan batas kritis korosi 3,0 mm sesuai kalkulasi ASME B31G, aset masih di bawah threshold namun mendekati. Tim memutuskan untuk melakukan repair sleeve segera, menghindari kegagalan. Keputusan tepat ini mencegah potensi kebocoran hidrokarbon dan biaya shutdown darurat yang diperkirakan mencapai puluhan miliar rupiah. Keberhasilan ini membuktikan bahwa dengan instrumen tepat dan prosedur terkontrol, akurasi pengukuran pit depth pada HIB dapat ditingkatkan secara signifikan.

Kelebihan Teknis NOVOTEST LIMIT Dibandingkan Metode Konvensional

Untuk mengukur kedalaman pit korosi, teknisi sering mengandalkan jangka sorong dengan depth probe atau depth micrometer. Namun, kedua metode tersebut memiliki kelemahan: jangka sorong sulit dijangkarkan pada permukaan tidak rata, sementara micrometer perlu kontak dua sisi yang tidak mungkin pada pipa terpasang. Di sisi lain, ultrasonic thickness gauge (UT) memberikan ketebalan sisa, tetapi area sampling transduser yang lebar dapat merata-ratakan pit dalam yang sempit, sehingga gagal mendeteksi kedalaman aktual. NOVOTEST LIMIT menjembatani kesenjangan ini dengan mengukur langsung pit depth secara lokal dan mekanis.

Tabel di bawah membandingkan parameter kunci antara ketiga metode:

Kelebihan utama LIMIT adalah kemampuan mengukur pit sempit dengan diameter minimal 1,7 mm, cocok untuk korosi sumuran yang sering terlewat UT. Alat ini tidak terpengaruh oleh coating tebal atau lapisan korosi di sekitar pit karena contact pad Anda letakkan setelah permukaan dibersihkan. Repeatability pengukuran sangat baik karena tanpa komponen elektronik yang rentan drift. Untuk industri migas yang mengedepankan keandalan, LIMIT menjadi mitra inspeksi yang ekonomis dan tangguh.

Kesimpulan

NOVOTEST LIMIT membuktikan bahwa alat mekanik sederhana masih memegang peranan vital dalam deteksi korosi di era digital. Pada area Hot Induction Bend dan sambungan las offshore — di mana geometri kompleks dan pit sempit sering menjadi titik lemah pengukuran konvensional — LIMIT menawarkan pendekatan langsung, repeatable, dan bebas daya. Dengan mengikuti langkah-langkah optimal mulai dari preparasi permukaan, kalibrasi nol, pemilihan contact pad tepat, hingga pengukuran multi-titik, inspektor NDT dapat memperoleh data kedalaman pit yang presisi untuk pengambilan keputusan kritis.

Kami merekomendasikan integrasi NOVOTEST LIMIT dalam program inspeksi rutin Anda untuk memperkuat integritas aset. Sebagai supplier dan distributor alat ukur dan pengujian, CV. Java Multi Mandiri menyediakan NOVOTEST LIMIT lengkap dengan aksesori dan dukungan teknis. Tim kami siap membantu Anda memilih konfigurasi probe yang sesuai serta memberikan panduan operasional agar pengukuran optimal. Lihat spesifikasi lengkap dan konsultasikan kebutuhan alat ukur korosi Anda bersama kami untuk mendukung program kualitas dan keselamatan fasilitas Anda.

FAQ

Apakah NOVOTEST LIMIT bisa digunakan pada permukaan yang sangat tidak rata akibat korosi?

Ya, bisa. Pastikan contact pad bersandar pada area yang relatif datar di sekitar pit. Jika permukaan sangat tidak rata, pilih pad F10 berdiameter kecil agar hanya bertumpu pada puncak-puncak mikro, dan jaga alat tetap tegak lurus. Untuk pit yang berdekatan, lakukan pengukuran secara individual dengan hati-hati.

Berapa ketebalan minimum yang dapat diukur oleh NOVOTEST LIMIT?

Alat ini mengukur kedalaman pit, bukan ketebalan sisa dinding. Rentang ukurnya 0,05 mm hingga 8 mm, jadi pit sedalam 0,05 mm sudah dapat terbaca. Untuk mengetahui sisa ketebalan dinding, Anda perlu mengkombinasikannya dengan pengukuran ultrasonic thickness pada area tanpa korosi.

Apakah alat ini tahan air dan debu untuk penggunaan di lingkungan lepas pantai?

NOVOTEST LIMIT tidak memiliki rating IP resmi, namun konstruksi mekanisnya cukup tangguh untuk pemakaian lapangan. Simpan dalam wadah kering setelah digunakan, dan hindari paparan air langsung berkepanjangan. Untuk lingkungan sangat korosif, bersihkan dan lumasi mekanisme secara berkala.

Bagaimana prosedur kalibrasi NOVOTEST LIMIT sebelum digunakan?

Prosedurnya sederhana: letakkan alat pada blok referensi datar yang sepadan dengan material pipa. Pastikan stylus menempel sempurna (tidak masuk ke celah), lalu atur dial indicator hingga menunjuk nol. Verifikasi ulang dengan mengukur alur referensi yang telah diketahui kedalamannya. Proses ini cukup dilakukan setiap kali Anda memulai sesi atau mengganti probe.

Rekomendasi Depth Gauge

References

1. ASTM G46-94(2018), Standard Guide for Examination and Evaluation of Pitting Corrosion, ASTM International, West Conshohocken, PA, 2018.
2. NACE SP0105-2015, Standard Practice for Corrosion Control of Structural Steel and Piping in Marine Environments, NACE International, Houston, TX.
3. ASME B31G-2012, Manual for Determining the Remaining Strength of Corroded Pipelines, American Society of Mechanical Engineers, New York, NY.
4. NOVOTEST, “LIMIT Corrosion Depth Gauge – Technical Datasheet,” NOVOTEST LLC, 2020.
5. Roberge, P.R., Handbook of Corrosion Engineering, 2nd ed., McGraw-Hill, 2012.
