Pernahkah Anda membayangkan risiko yang mengintai di balik sebuah kaki palsu yang tampak sempurna? Satu retakan mikro atau delaminasi yang tidak terdeteksi pada prostetik karbon fiber bisa berakibat fatal—mulai dari penurunan performa hingga kegagalan struktural total yang membahayakan keselamatan pengguna. Di sinilah peran teknologi non-destruktif menjadi krusial. Artikel ini akan mengupas tuntas penyebab cacat pada prostetik karbon fiber, bagaimana cara mendeteksinya, dan mengapa Alat Pendeteksi Retakan NOVOTEST UD2301 menjadi solusi andalan bagi para profesional di industri prostetik. Jika Anda mencari perangkat yang mampu mengungkap cacat tersembunyi tanpa merusak produk, simak terus ulasan ini.

Tantangan Utama di Industri Prostetik Karbon Fiber

Prostetik karbon fiber dikenal karena kekuatan, ringan, dan daya tahannya. Namun, di balik keunggulan tersebut, material komposit ini rentan terhadap berbagai cacat yang timbul selama proses manufaktur maupun akibat pemakaian jangka panjang. Memahami tantangan ini adalah langkah pertama untuk memastikan kualitas dan keselamatan pengguna.

Cacat Umum pada Prostetik Karbon Fiber

• Delaminasi: Pemisahan antar lapisan (ply) akibat adhesi yang tidak sempurna, biasanya terjadi karena tekanan atau suhu curing yang tidak merata. Delaminasi adalah cacat paling kritis karena mengurangi kekuatan struktural secara drastis.
• Retakan Mikro: Retakan halus yang sering kali tidak terlihat mata, timbul akibat siklus beban berulang (kelelahan material) atau benturan.
• Void (Rongga Udara): Gelembung udara yang terperangkap selama proses laminasi atau infus resin. Void menciptakan titik konsentrasi tegangan yang memicu kegagalan dini.
• Inklusi Asing: Partikel asing seperti serpihan, debu, atau kontaminan yang masuk ke dalam matriks komposit selama fabrikasi.

Penyebab Utama

1. Variasi Proses Manufaktur: Parameter seperti tekanan, suhu curing, dan waktu penahanan yang tidak konsisten dapat menghasilkan porositas atau delaminasi. Teknik layup tangan (hand lay-up) juga rawan ketidakseragaman ketebalan resin.
2. Tekanan Mekanis Berulang: Prostetik menerima beban siklik setiap langkah pengguna. Regangan berulang dapat memicu retak pada area dengan konsentrasi tegangan tinggi, misalnya pada sambungan atau lengkungan.
3. Kelelahan Material: Karbon fiber memiliki sifat anisotropik. Jika arah serat tidak sesuai dengan beban utama, dapat terjadi kegagalan matriks sebelum serat putus.

Dampak Terhadap Pengguna

Kegagalan struktural pada prostetik tidak hanya menyebabkan biaya perbaikan atau penggantian yang mahal, tetapi juga risiko cedera serius bagi pengguna. Sebuah studi menunjukkan bahwa 30% kegagalan prostetik kaki disebabkan oleh delaminasi yang tidak terdeteksi. Oleh karena itu, pengujian yang akurat dan non-destruktif menjadi kebutuhan mendesak.

Kebutuhan Pengujian yang Harus Dipenuhi

Untuk menjamin integritas prostetik karbon fiber, metode inspeksi harus memenuhi kriteria ketat. Berikut persyaratan utama yang wajib dipenuhi oleh alat deteksi cacat:

1. Non-Destruktif (NDT): Alat tidak boleh merusak komponen yang sudah jadi. Prostetik yang telah melalui proses finishing mahal dan memakan waktu, sehingga inspeksi harus dilakukan tanpa memotong, menggores, atau mengubah permukaan.
2. Sensitivitas Tinggi: Mampu mendeteksi cacat internal sekecil 0,5 mm, termasuk delaminasi antar lapisan dan void berukuran sub-milimeter. Kepekaan terhadap perubahan impedansi akustik sangat penting.
3. Portabel dan Mudah Digunakan: Teknisi di lantai produksi atau teknisi lapangan membutuhkan perangkat ringan yang bisa dioperasikan dengan satu tangan. Layar yang jelas dan kontrol intuitif mempercepat inspeksi.
4. Hasil Cepat dan Akurat: Proses produksi prostetik sering kali memiliki target waktu tertentu. Alat harus memberikan data real-time untuk pengambilan keputusan segera, seperti penolakan atau perbaikan.
5. Dukungan untuk Material Komposit: Karbon fiber memiliki struktur anisotropik dan redaman ultrasonik yang berbeda dengan logam. Probe dan frekuensi harus disesuaikan agar penetrasi gelombang optimal.

Metode konvensional seperti inspeksi visual hanya mendeteksi cacat permukaan. Tap test (ketukan) bersifat subjektif dan tidak dapat mengukur kedalaman. X-ray membutuhkan biaya tinggi, risiko radiasi, dan sulit diintegrasikan ke lantai produksi. Di sinilah NOVOTEST UD2301 hadir sebagai solusi yang memenuhi semua kriteria tersebut.

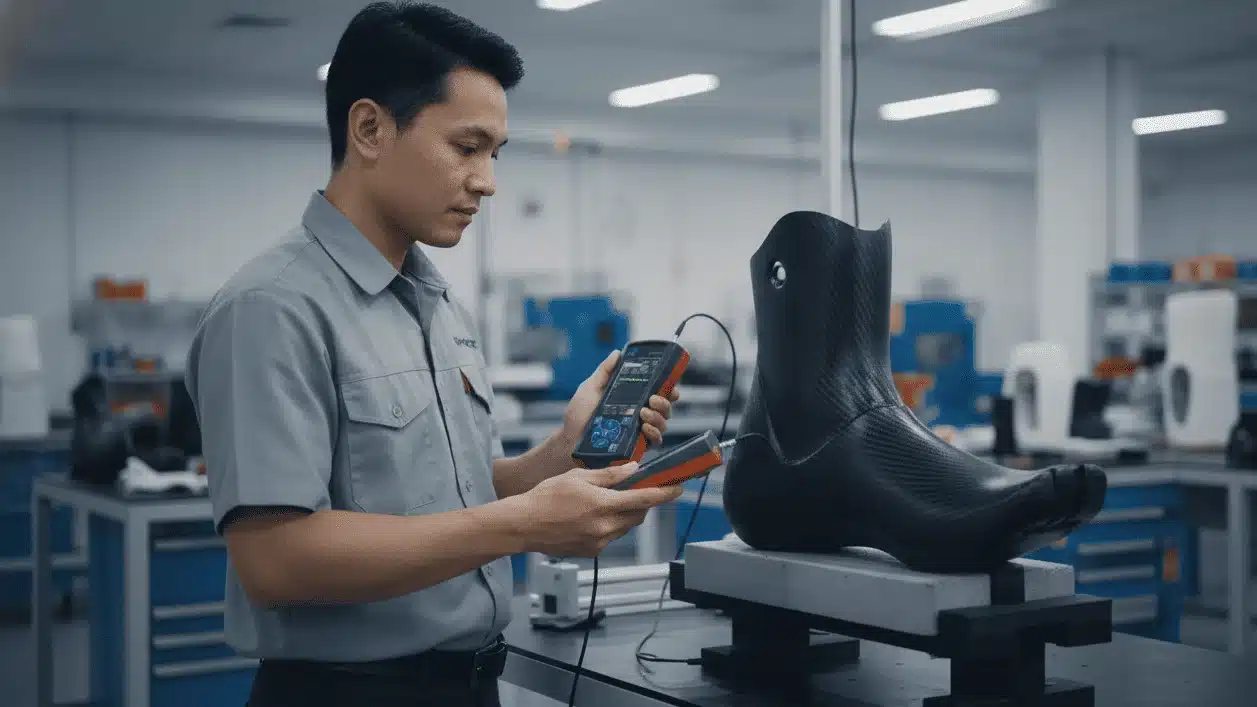

Solusi dengan Alat Pendeteksi Retakan NOVOTEST UD2301

Alat Pendeteksi Retakan NOVOTEST UD2301 adalah perangkat ultrasonik gema pulsa (pulse-echo) yang dirancang khusus untuk deteksi cacat pada berbagai material, termasuk komposit karbon fiber. Dengan spesifikasi teknis yang unggul, alat ini menjadi pilihan tepat bagi produsen prostetik yang mengutamakan kualitas.

Fitur Utama NOVOTEST UD2301

• Teknologi Ultrasonik Pulse-Echo: Memancarkan gelombang ultrasonik frekuensi tinggi (1–10 MHz) ke dalam material. Pantulan dari cacat internal (seperti delaminasi atau void) diterima dan ditampilkan sebagai A-scan atau B-scan pada layar LCD resolusi tinggi 320×480 piksel.
• Kemampuan Menembus Material Komposit: Dengan rentang frekuensi yang dapat disesuaikan, UD2301 mampu menembus ketebalan karbon fiber hingga puluhan milimeter, tergantung redaman material. Ini ideal untuk prostetik yang umumnya memiliki ketebalan 5–20 mm.
• Layar LCD Multiorientasi: Layar dapat dirotasi 90°, 180°, 270° serta mode portrait dan landscape, memudahkan inspeksi di ruang sempit atau posisi sulit. Cocok untuk operator kidal maupun normal.
• Dual-Gate Signaling Otomatis Cacat (AFS): Fitur ini memungkinkan pengaturan dua gerbang (gate) untuk mendeteksi cacat di area tertentu secara otomatis. Saat sinyal melampaui ambang, alat memberikan peringatan suara atau visual.
• Pengukuran Ketebalan: Selain deteksi cacat, UD2301 dapat mengukur ketebalan produk dengan akurasi tinggi, berguna untuk memverifikasi konsistensi manufaktur.

Spesifikasi Kunci yang Relevan

Parameter	Nilai
Rentang Frekuensi	1 – 10 MHz
Kisaran Kecepatan	1000 – 9999 m/s
Kesalahan Pengukuran Waktu	±0,025 µs
Penguatan Maksimum	125 dB
Rentang TVG	40 dB (15 titik kontrol)
Dimensi	80 × 162 × 38 mm
Berat	< 250 g (tanpa baterai)
Waktu Antara Kegagalan	≥ 3000 jam

Dengan bobot kurang dari 250 gram, perangkat ini sangat portabel. Daya tahan baterai yang panjang (hingga 8 jam) memungkinkan inspeksi dalam satu shift penuh.

Cara Kerja dan Aplikasi di Lapangan

Prinsip dasar NOVOTEST UD2301 adalah memanfaatkan gelombang ultrasonik yang merambat melalui material. Berikut langkah-langkah tipikal penggunaannya pada prostetik karbon fiber:

1. Kalibrasi Probe: Pilih probe frekuensi sesuai ketebalan material (misal 5 MHz untuk ketebalan 5–10 mm). Lakukan kalibrasi kecepatan suara menggunakan blok kalibrasi standar atau sampel material yang diketahui.
2. Aplikasi Couplant: Oleskan gel kopling (misal gliserin atau gel ultrasonik) pada permukaan prostetik untuk memastikan transmisi gelombang optimal.
3. Pemindaian Permukaan: Geser probe secara perlahan di atas area yang dicurigai, seperti daerah sambungan, lengkungan, atau area dengan perubahan ketebalan. Perhatikan tampilan A-scan pada layar.
4. Interpretasi Hasil:
   • A-scan Normal: Hanya ada gema pantulan dari dinding belakang (backwall echo) dan mungkin gema dari permukaan depan.
   • Adanya Cacat: Muncul gema tambahan di antara gema permukaan dan backwall. Posisi gema pada sumbu waktu menunjukkan kedalaman cacat. Amplitudo gema mengindikasikan ukuran relatif cacat.
   • Delaminasi: Biasanya menghasilkan gema kuat dengan redaman cepat dari backwall karena energi terhalang.
5. Perekaman Data: UD2301 dapat menyimpan A-scan dan B-scan untuk dokumentasi dan analisis lebih lanjut.

Aplikasi Lapangan

• Inspeksi Produksi: Setelah proses curing, setiap prostetik dapat discan secara acak atau 100% untuk memastikan tidak ada delaminasi atau void.
• Quality Control Incoming: Memeriksa material komposit sebelum diproses lebih lanjut.
• Inspeksi Berkala: Prostetik yang sudah digunakan dapat diperiksa untuk mendeteksi kelelahan material, sehingga pengguna dapat diganti sebelum terjadi kegagalan.

Studi Implementasi Singkat

Studi Kasus 1: Produsen Prostetik Kaki di Indonesia
Seorang produsen prostetik di Jawa Barat menghadapi keluhan dari pengguna tentang bunyi “krek” saat berjalan. Inspeksi visual tidak menunjukkan kelainan. Dengan NOVOTEST UD2301 dan probe 5 MHz, ditemukan delaminasi seluas 3 cm² di area lengkungan kaki. Produk segera ditarik sebelum didistribusikan lebih lanjut, mencegah potensi recall besar-besaran yang bisa merugikan reputasi dan biaya.

Studi Kasus 2: Perbaikan Proses Manufaktur
Sebuah laboratorium prostetik menemukan bahwa 15% produk baru memiliki void pada lapisan tengah. Dengan bantuan UD2301, mereka mengidentifikasi bahwa void terjadi akibat tekanan curing yang tidak konsisten. Setelah menyesuaikan parameter siklus curing, tingkat void turun menjadi di bawah 2%. Penghematan biaya dari pengurangan scrap mencapai puluhan juta rupiah per bulan.

Hasil Umum:

• Peningkatan tingkat deteksi cacat dari 60% (metode visual) menjadi 95% (dengan UD2301).
• Waktu inspeksi per produk rata-rata 5 menit, jauh lebih cepat dibandingkan X-ray (15 menit termasuk setup).
• Kepuasan pengguna meningkat karena prostetik yang lebih andal dan tahan lama.

Keunggulan Dibanding Metode Konvensional

Metode	Kelebihan	Kekurangan	NOVOTEST UD2301
Inspeksi Visual	Sederhana, biaya rendah	Hanya mendeteksi cacat permukaan; subjektif	Mendeteksi cacat internal hingga kedalaman berapa pun
Tap Test (Ketukan)	Cepat, tanpa alat	Sangat subjektif, tidak dapat mengukur kedalaman	Objektif, hasil numerik, dapat diulang
X-ray	Dapat melihat struktur internal	Biaya tinggi, risiko radiasi, perangkat besar	Aman (tanpa radiasi), portabel, biaya lebih rendah
Uji Ultrasonik (Umum)	Akurat, NDT	Membutuhkan operator terlatih	UD2301 memiliki antarmuka ramah pengguna, panduan on-screen

Dari tabel di atas, jelas bahwa NOVOTEST UD2301 menawarkan keseimbangan terbaik antara akurasi, biaya, dan kemudahan penggunaan. Tidak seperti X-ray yang memerlukan ruang khusus dan izin radiasi, UD2301 dapat digunakan di mana saja—bahkan di bengkel kecil.

Tips Memilih Produk yang Tepat

Saat memilih alat deteksi retakan untuk prostetik karbon fiber, perhatikan hal-hal berikut:

1. Rentang Frekuensi Probe: Semakin tebal material, semakin rendah frekuensi yang dibutuhkan. Untuk karbon fiber setebal 5–15 mm, probe 5 MHz sudah cukup. Untuk material sangat tebal (>20 mm) atau dengan redaman tinggi, probe 2–2,5 MHz lebih sesuai.
2. Dukungan Kalibrasi: Pastikan produsen atau distributor menyediakan blok kalibrasi, pelatihan dasar, dan panduan pengaturan parameter material. NOVOTEST UD2301 mendukung kalibrasi kecepatan suara secara manual maupun otomatis.
3. Konektivitas dan Penyimpanan Data: Fitur penyimpanan A-scan, B-scan, dan kemampuan transfer data ke PC melalui USB sangat membantu untuk pelaporan dan analisis tren. UD2301 dilengkapi memori internal dan port USB.
4. Garansi dan After-Sales: Pilih alat yang memiliki garansi minimal 1 tahun dan ketersediaan suku cadang (probe, kabel, baterai). Distributor resmi biasanya menyediakan layanan kalibrasi tahunan.

Rekomendasi: Untuk aplikasi prostetik, pilih paket yang mencakup probe kontak sudut (angle beam) untuk deteksi retak di area sambungan, serta probe dual-element untuk pengukuran ketebalan.

Kesimpulan

Deteksi dini cacat pada prostetik karbon fiber bukan lagi sekadar pilihan, melainkan keharusan untuk menjamin keselamatan dan kenyamanan pengguna. Alat Pendeteksi Retakan NOVOTEST UD2301 hadir sebagai solusi NDT yang andal, portabel, dan akurat. Dengan kemampuan mendeteksi delaminasi, void, retakan mikro, dan inklusi asing, alat ini membantu produsen meningkatkan kualitas produk, mengurangi biaya scrap, dan mencegah kegagalan struktural yang berbahaya.

Jangan biarkan cacat tersembunyi mengancam keselamatan pengguna prostetik Anda. Temukan solusi yang sesuai dengan aplikasi Anda. Sebagai supplier dan distributor alat ukur dan pengujian terpercaya, CV. Java Multi Mandiri menyediakan NOVOTEST UD2301 lengkap dengan probe dan aksesori pendukung. Kami bukan penyedia jasa pengujian, melainkan mitra yang mendukung proses quality control Anda dengan perangkat terbaik. Hubungi tim kami melalui kontak yang tersedia untuk konsultasi dan pemesanan.

FAQ

Apa itu alat pendeteksi retakan NOVOTEST UD2301?

NOVOTEST UD2301 adalah perangkat ultrasonik gema pulsa berfungsi untuk mendeteksi cacat internal (retak, delaminasi, void) pada material logam, plastik, kaca, dan komposit, termasuk karbon fiber. Alat ini juga dapat mengukur ketebalan material.

Bagaimana cara kerja UD2301 pada prostetik karbon fiber?

UD2301 memancarkan gelombang ultrasonik dengan cara tempelkan probe pada permukaan prostetik. Gelombang merambat, dan jika bertemu cacat, sebagian gelombang dipantulkan kembali. Pantulan ini dideteksi dan ditampilkan sebagai grafik A-scan, yang menunjukkan kedalaman dan amplitudo cacat.

Apakah alat ini dapat mendeteksi retakan internal tanpa merusak prostetik?

Ya. UD2301 menggunakan prinsip non-destruktif (NDT). Tidak ada pemotongan, pengeboran, atau perubahan fisik pada prostetik. Proses ini aman dan tidak memengaruhi integritas produk.

Berapa biaya investasi untuk alat ini?

Harga NOVOTEST UD2301 bervariasi tergantung paket probe dan aksesori. Untuk informasi harga terbaru dan penawaran khusus, silakan hubungi CV. Java Multi Mandiri melalui kontak resmi. Investasi ini sebanding dengan penghematan biaya dari pengurangan cacat dan peningkatan kepercayaan pelanggan.

Rekomendasi Flaw Detector

References

1. ASTM E2580-12(2021) – Standard Practice for Ultrasonic Testing of Flat Panel Composites Using Contact Pulse-Echo Method.
2. ISO 16810:2012 – Non-destructive testing — Ultrasonic testing — General principles.
3. C. Soutis, “Carbon fiber reinforced plastics in aircraft structures,” Materials Science and Engineering: A, vol. 412, no. 1-2, pp. 171-176, 2005. (Relevan untuk pemahaman cacat pada komposit)
4. NOVOTEST UD2301 Product Manual – Spesifikasi dan panduan operasi (tersedia dari distributor resmi).
5. “A review of non-destructive testing methods for composite materials,” Journal of Composite Materials, vol. 52, no. 6, pp. 711-736, 2018.
