Integritas struktur beton merupakan fondasi utama keselamatan dan umur pakai sebuah bangunan atau infrastruktur. Dalam proses evaluasi, metode pengujian yang merusak seperti core drill sering kali menjadi dilema karena meninggalkan lubang, memicu biaya perbaikan, dan memperlambat progres proyek. Para engineer membutuhkan solusi yang mampu membaca kondisi internal beton tanpa harus membongkar atau melemahkan struktur. NOVOTEST IPSM NEW GENERATION 2020 hadir sebagai alat uji kekuatan beton non destruktif berbasis Ultrasonic Pulse Velocity (UPV) yang menawarkan jawaban atas kebutuhan tersebut. Perangkat portabel ini mampu mendeteksi retak, rongga, delaminasi, serta area tidak homogen pada beton, bata, dan material padat lainnya secara cepat dan akurat, menjadikannya instrumen esensial bagi kontraktor, konsultan struktur, hingga laboratorium pengujian material.
- Overview NOVOTEST IPSM: Alat Uji Kekuatan Beton Non-Destruktif Generasi Terbaru
- Apa Itu Ultrasonic Pulse Velocity (UPV)?
- Keunggulan Generasi 2020
- Cara Kerja Teknologi NOVOTEST IPSM
- Prinsip Propagasi Gelombang Ultrasonik
- Parameter yang Diukur dan Interpretasi Hasil
- Fitur Unggulan dan Fungsinya
- Kalibrasi Otomatis dan Akurasi Data
- Antarmuka Digital, Penyimpanan, dan Konektivitas
- Aplikasi dalam Industri
- Studi Kasus Penggunaan
- Kesimpulan
- FAQ
- References

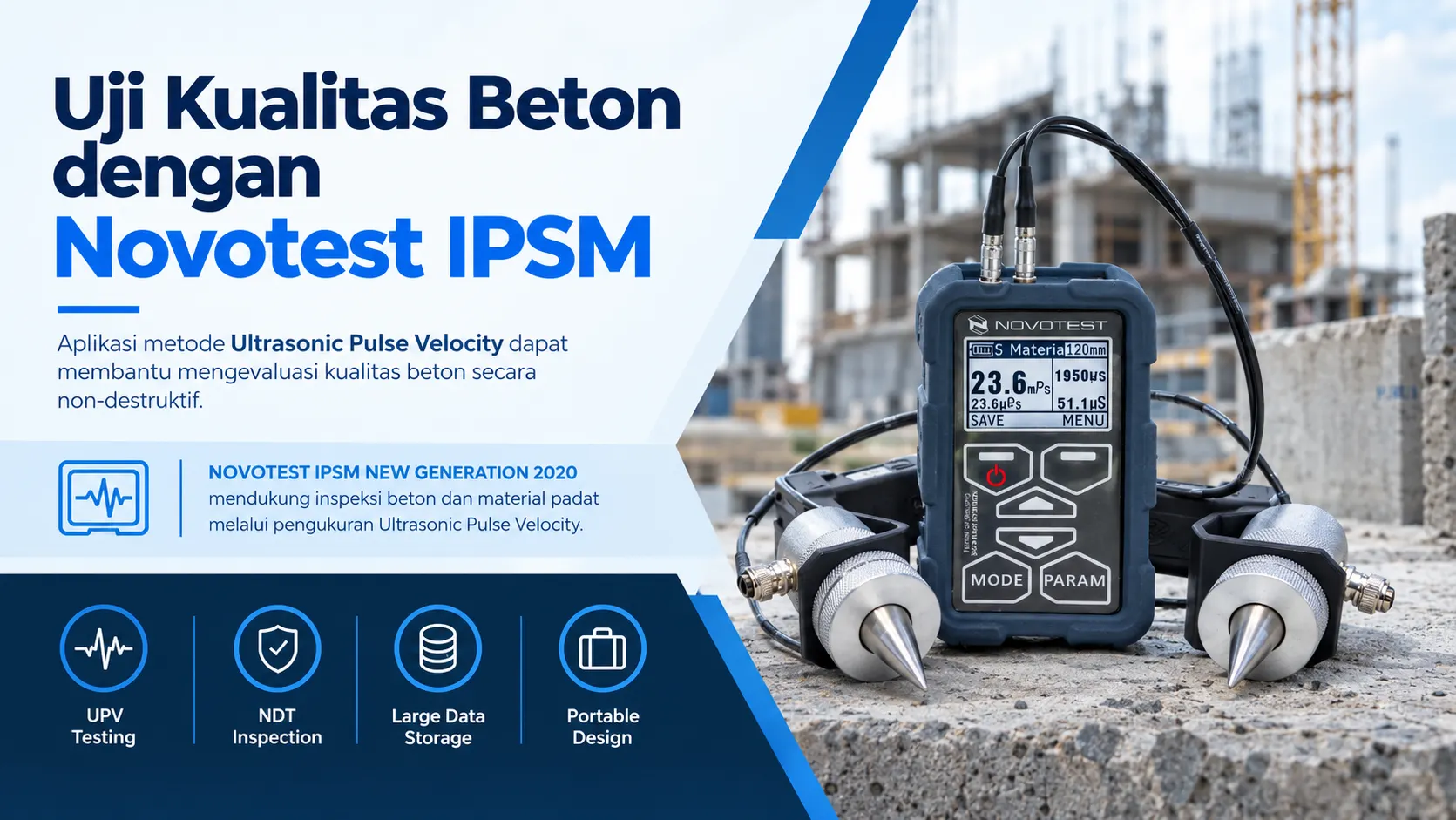

Overview NOVOTEST IPSM: Alat Uji Kekuatan Beton Non-Destruktif Generasi Terbaru
Strength Meter NOVOTEST IPSM (NEW GENERATION 2020) merupakan alat uji kekuatan beton non destruktif yang mengadopsi teknologi Ultrasonic Pulse Velocity (UPV) untuk menganalisis kualitas material secara mendalam. Perangkat ini dirancang untuk menemukan cacat internal seperti retak, rongga udara, delaminasi, serta ketidakhomogenan pada produk beton, bata, batu silikat, dan berbagai material padat komposit lainnya.
Sebagai generasi terbaru yang dirilis tahun 2020, NOVOTEST IPSM membawa peningkatan signifikan pada sisi akurasi, desain antarmuka yang lebih intuitif, serta form factor yang lebih ringkas. Alat ini mengandalkan analisis propagasi gelombang ultrasonik di dalam material untuk mengkorelasikan kecepatan rambat dengan parameter fisik seperti kekuatan tekan, kepadatan, serta modulus elastisitas dinamis.
Kredibilitas alat ini semakin kuat dengan kepatuhannya pada standar internasional ASTM C597-16, yang merupakan metode pengujian standar untuk kecepatan pulsa melalui beton. Acuan ini juga selaras dengan praktik BS 1881 Part 203 dan EN 12504-4 yang memastikan hasil pengukuran dapat dipertanggungjawabkan secara teknis maupun legal dalam laporan inspeksi struktur. NOVOTEST sendiri dikenal sebagai produsen alat ukur kualitas material dengan rekam jejak global yang kuat, sehingga produk ini menjadi pilihan relevan untuk kebutuhan industri modern.
Apa Itu Ultrasonic Pulse Velocity (UPV)?
Ultrasonic Pulse Velocity (UPV) merupakan metode pengujian non-destruktif yang mengukur kecepatan rambat gelombang ultrasonik yang melewati suatu material. Prinsipnya sederhana: semakin tinggi kecepatan pulsa, semakin padat dan homogen material tersebut. Sebaliknya, jika gelombang melambat, hal itu mengindikasikan adanya rongga, retak, atau degradasi internal. Metode ini memungkinkan engineer mendeteksi anomali tersembunyi tanpa perlu membongkar permukaan atau memotong sampel inti struktur.
Keunggulan Generasi 2020
NOVOTEST IPSM NEW GENERATION 2020 menghadirkan beberapa peningkatan krusial yang membedakannya dari seri sebelumnya. Pertama, fitur kalibrasi otomatis berperan besar dalam mengurangi kesalahan operator (human error) sekaligus mempersingkat waktu persiapan sebelum pengujian dimulai. Kedua, resolusi pengukuran waktu yang lebih tinggi memastikan data yang terekam lebih presisi untuk mendeteksi cacat halus. Ketiga, desain portabel dengan casing pelindung yang kokoh menjadikan alat ini tahan terhadap kondisi lapangan yang intensif, memudahkan inspeksi di berbagai titik lokasi proyek.
Cara Kerja Teknologi NOVOTEST IPSM
Mekanisme kerja NOVOTEST IPSM sebagai alat uji kekuatan beton non destruktif terbagi menjadi beberapa tahap sistematis. Pengguna menempatkan dua transduser, yaitu transduser pengirim (transmitter) dan penerima (receiver), pada permukaan material yang diuji. Alat kemudian memancarkan gelombang ultrasonik dari transduser pengirim, dan transduser penerima menangkap sinyal setelah gelombang merambat melalui material.
Alat ini secara otomatis mengukur waktu tempuh (time of flight) gelombang tersebut dalam satuan mikrodetik (µs). Berdasarkan jarak tetap antara kedua transduser yang telah diinput pengguna, unit elektronik internal menghitung kecepatan pulsa dalam satuan meter per detik (m/s). Data kecepatan ini kemudian dikorelasikan dengan kurva kalibrasi yang terprogram untuk memperkirakan kekuatan tekan beton serta mengidentifikasi keberadaan anomali.
Terdapat tiga metode penempatan transduser yang umum digunakan. Metode transmisi langsung menempatkan kedua transduser saling berhadapan pada dua sisi material, memberikan sinyal paling kuat dan hasil paling akurat. Metode semi-langsung menempatkan transduser pada permukaan yang berdekatan dengan sudut tertentu, cocok untuk area dengan akses terbatas. Sementara itu, metode tidak langsung menempatkan keduanya pada satu permukaan yang sama, ideal untuk mendeteksi kedalaman retak permukaan meski dengan sensitivitas sinyal yang lebih rendah.
Prinsip Propagasi Gelombang Ultrasonik
Gelombang ultrasonik merambat lebih cepat pada material yang padat, kaku, dan homogen. Namun, ketika gelombang bertemu dengan diskontinuitas seperti retak mikro, rongga udara, atau perubahan densitas, kecepatannya akan melambat atau berbelok. Perubahan kecepatan ini menjadi indikator utama dalam mendeteksi degradasi internal. Dalam aplikasinya, alat uji kekuatan beton non destruktif seperti NOVOTEST IPSM umumnya menggunakan frekuensi transduser pada rentang 24 hingga 54 kHz untuk beton, namun generasi ini mendukung frekuensi operasi 50 hingga 100 kHz agar menyesuaikan dengan ketebalan dan kepadatan material yang lebih bervariasi.
Parameter yang Diukur dan Interpretasi Hasil
Output data yang dihasilkan oleh NOVOTEST IPSM sangat komprehensif untuk kebutuhan analisis teknik. Parameter utama yang terukur meliputi waktu tempuh gelombang (µs) dan jarak transduser (mm) yang digunakan untuk menghitung kecepatan pulsa (m/s). Dari nilai kecepatan tersebut, alat dapat memberikan estimasi kekuatan tekan (MPa) melalui korelasi kurva kalibrasi material. Nilai modulus elastisitas dinamis juga dapat diturunkan sebagai indikator kualitas material. Lebih jauh, sistem otomatis mampu mendeteksi cacat yang menunjukkan penurunan kecepatan signifikan pada area pengukuran tertentu, sehingga engineer dapat langsung mengarahkan investigasi lebih lanjut ke titik yang dicurigai.
Fitur Unggulan dan Fungsinya
NOVOTEST IPSM NEW GENERATION 2020 dilengkapi serangkaian fitur yang berorientasi pada akurasi data dan produktivitas kerja di lapangan. Fitur pertama adalah kalibrasi otomatis yang memastikan perangkat siap digunakan dengan setting optimal tanpa perlu prosedur manual yang rumit dan memakan waktu.
Fitur kedua adalah penyimpanan data internal berkapasitas 128 grup memori yang ekuivalen dengan 1000 sel pengukuran. Kapasitas ini memungkinkan operator merekam ribuan titik data selama satu siklus inspeksi besar tanpa khawatir kehabisan ruang. Data tersebut dapat ditransfer ke PC melalui konektivitas USB untuk kebutuhan dokumentasi, pembuatan laporan, atau analisis statistik lebih lanjut menggunakan spreadsheet.
Fitur ketiga adalah layar digital dengan antarmuka menu sederhana. Desain ini mendukung pengoperasian satu tangan, sehingga operator dapat tetap fokus pada posisi transduser sambil membaca hasil pengukuran secara real-time. Fitur keempat adalah indikator kualitas sinyal dan alarm otomatis. Jika sinyal yang diterima terlalu lemah atau hasil berada di luar ambang batas yang ditentukan, alat akan memberikan peringatan, sehingga mengurangi risiko interpretasi data yang salah.
Keunggulan lainnya terletak pada aspek fisik. Dengan dimensi unit elektronik hanya 122x65x23 mm dan bobot yang ringan, alat ini sangat praktis dibawa ke area ketinggian, ruang sempit, atau medan inspeksi yang berat. Casing pelindung tambahan memberikan proteksi ekstra terhadap benturan dan debu di lingkungan proyek konstruksi.
Kalibrasi Otomatis dan Akurasi Data
Salah satu nilai jual utama NOVOTEST IPSM generasi 2020 adalah kemampuan kalibrasi otomatisnya. Proses ini mengurangi potensi kesalahan manusia yang sering terjadi saat pengaturan parameter awal. Hasilnya, operator dari level teknisi hingga engineer berpengalaman dapat memperoleh baseline yang sama akuratnya sebelum memulai pengukuran.
Dari sisi presisi, perangkat ini menawarkan akurasi pengukuran waktu propagasi hingga deviasi 0,5 µs per 10 °C perubahan suhu lingkungan, dengan resolusi tampilan 0,1 µs. Tingkat presisi ini sangat penting dalam mendeteksi degradasi mikro yang tidak terlihat oleh metode pengujian konvensional seperti hammer test. Penyimpanan hasil kalibrasi juga memudahkan proses audit dan penelusuran data ketika laporan inspeksi perlu dipertanggungjawabkan di hadapan pemilik proyek atau otoritas regulasi.
Antarmuka Digital, Penyimpanan, dan Konektivitas
Aspek digital NOVOTEST IPSM dirancang untuk mendukung alur kerja inspeksi modern. Layar LCD menampilkan parameter pengukuran secara real-time, termasuk waktu tempuh, kecepatan pulsa, dan indikator sinyal. Memori internal tidak hanya menyimpan data numerik, tetapi juga memungkinkan pemberian kode lokasi per titik uji. Hal ini mempercepat proses pemetaan area uji dan menghindari kebingungan saat memproses data lapangan.
Konektivitas USB menjadi pintu transfer data ke perangkat komputer. Engineer dapat memindahkan seluruh data hasil pengukuran ke software analisis atau spreadsheet untuk membuat peta kontur integritas, grafik tren kekuatan, hingga laporan akhir yang rapi. Fitur logging otomatis berperan besar dalam menjaga konsistensi interval pengukuran pada area yang luas.
Aplikasi dalam Industri
Alat uji kekuatan beton non destruktif seperti NOVOTEST IPSM memiliki spektrum aplikasi yang sangat luas di sektor konstruksi dan infrastruktur. Pada inspeksi bangunan gedung, alat ini bermanfaat untuk evaluasi integritas struktural sebelum renovasi, alih fungsi, atau sertifikasi laik pakai. Pada skala yang lebih besar, pengujian infrastruktur sipil seperti jembatan, terowongan, bendungan, dan perkerasan jalan beton dapat dilakukan tanpa menghentikan operasional.
Di industri manufaktur beton, perangkat ini menjadi alat kontrol kualitas yang efektif untuk produk precast dan ready-mix. Produsen dapat memverifikasi keseragaman dan kekuatan awal produk sebelum beton dikirim ke lokasi proyek. Selain itu, evaluasi kerusakan akibat kebakaran, korosi tulangan, atau penuaan material dapat dilakukan secara objektif berbasis data tanpa perlu melakukan pembongkaran atau pengeboran sampel.
Inspeksi Bangunan Gedung dan Hunian
Pengujian pada bangunan gedung bertujuan memeriksa homogenitas beton pada elemen struktural utama seperti kolom, balok, dan pelat lantai. Alat ini mampu mendeteksi retak tersembunyi, delaminasi, atau degradasi internal yang sering tidak terlihat pada inspeksi visual permukaan. Hasil pengukuran menjadi dasar yang kuat bagi konsultan struktur untuk merekomendasikan tindakan perkuatan atau menyatakan kelayakan fungsi sebuah bangunan.
Evaluasi Infrastruktur Sipil
Pada proyek infrastruktur berskala besar, NOVOTEST IPSM memungkinkan pemantauan kondisi jembatan dan terowongan tanpa menutup akses lalu lintas. Teknologi non-destruktif ini memfasilitasi deteksi degradasi internal pada bendungan, dinding penahan tanah, serta penilaian keseragaman beton pada perkerasan jalan. Pendekatan ini jauh lebih efisien dibanding metode core drill yang mengharuskan penutupan jalur dan perbaikan pasca-pengambilan sampel.
Kontrol Kualitas Beton Precast dan Ready-Mix
Bagi pabrik precast dan batching plant, kecepatan verifikasi mutu sangat krusial. NOVOTEST IPSM membantu melakukan verifikasi kekuatan awal dan keseragaman produk tanpa menunggu hasil uji kubus destruktif yang memakan waktu berhari-hari. Perangkat ini juga efektif mendeteksi cacat produksi seperti rongga udara (void), segregasi agregat, atau retak susut pada produk-produk beton segar maupun yang telah mengeras.
Studi Kasus Penggunaan
Penerapan NOVOTEST IPSM di lapangan menunjukkan dampak nyata terhadap efisiensi dan keselamatan proyek. Dua skenario berikut menggambarkan bagaimana alat ini membantu pemangku kepentingan mengambil keputusan berbasis data.
Studi Kasus 1: Audit Struktur Gedung Komersial
Sebuah gedung komersial berusia 15 tahun diajukan untuk alih fungsi dari perkantoran menjadi fasilitas publik dengan beban okupansi yang lebih tinggi. Tim inspeksi menggunakan NOVOTEST IPSM untuk memetakan kecepatan pulsa pada 120 titik kolom dan pelat. Hasil pemetaan menunjukkan penurunan kecepatan signifikan pada area sekitar bekas kebocoran pipa, yang mengindikasikan degradasi internal akibat paparan air berkepanjangan. Berdasarkan temuan ini, pemilik gedung dapat melakukan perkuatan terarah pada area yang teridentifikasi lemah saja, tanpa perlu membongkar seluruh struktur atau melakukan core drill massal. Langkah ini menghemat biaya perbaikan hingga puluhan persen dan mempercepat proses sertifikasi alih fungsi.
Studi Kasus 2: Pemantauan Kekuatan Beton Jembatan Usia Tua
Sebuah jembatan beton berusia 30 tahun menjalani pemeriksaan rutin untuk menilai dampak beban siklik dan faktor lingkungan. NOVOTEST IPSM digunakan pada pilar dan girder di beberapa bentang tanpa menutup akses kendaraan sama sekali. Data UPV menunjukkan beberapa area dengan kecepatan rambat di bawah ambang yang telah ditentukan, mengindikasikan keberadaan retak mikro yang tidak kasat mata. Tim konsultan kemudian menyusun rekomendasi perkuatan serta jadwal pemantauan berkala setiap enam bulan. Penggunaan alat non-destruktif ini menghindarkan pemerintah dari biaya penutupan jembatan dan memastikan keandalan struktur tetap terpantau.
Kesimpulan
NOVOTEST IPSM NEW GENERATION 2020 merupakan solusi alat uji kekuatan beton non destruktif yang menggabungkan akurasi tinggi, portabilitas, dan kemudahan penggunaan dalam satu perangkat. Teknologi Ultrasonic Pulse Velocity yang diusungnya memungkinkan evaluasi kualitas beton dan material padat tanpa menimbulkan kerusakan pada struktur. Fitur kalibrasi otomatis, penyimpanan data besar, serta kepatuhan pada standar ASTM C597-16 menjadikan perangkat ini andal untuk inspeksi bangunan, infrastruktur sipil, hingga kontrol kualitas precast. Dibanding metode destruktif, penggunaan NOVOTEST IPSM secara signifikan mengurangi biaya operasional, mempercepat pengambilan keputusan, dan menghilangkan risiko kerusakan struktural. Perangkat ini layak menjadi bagian dari investasi pengujian bagi kontraktor, konsultan struktur, laboratorium material, serta pemilik infrastruktur yang serius menjaga kualitas.
Sebagai supplier dan distributor resmi alat ukur dan alat uji di Indonesia, CV. Java Multi Mandiri mendukung proses pengujian dan pengukuran berbagai kebutuhan industri. Dengan pengalaman dalam pengadaan instrumen presisi untuk sektor konstruksi, manufaktur, dan energi, perusahaan ini menjadi mitra tepercaya dalam memenuhi kebutuhan alat ukur profil permukaan digital dan perangkat kontrol kualitas lainnya. Informasi lebih lanjut mengenai produk ini silahkan hubungi kami melalui layanan konsultasi gratis untuk mendiskusikan kebutuhan alat ukur sesuai pada proyek Anda.
FAQ
Apakah NOVOTEST IPSM dapat mengukur kekuatan beton secara langsung tanpa merusak struktur?
Ya, NOVOTEST IPSM mengukur kekuatan beton secara tidak langsung melalui korelasi antara kecepatan pulsa ultrasonik dan kekuatan tekan material. Metode ini tidak merusak permukaan atau struktur beton sama sekali. Untuk mendapatkan estimasi kekuatan yang lebih akurat, Anda perlu membangun kurva korelasi antara hasil UPV dengan data kekuatan dari sampel beton yang diuji di laboratorium.
Apa bedanya dengan hammer test atau metode destruktif core drill?
Hammer test atau rebound hammer hanya memberikan informasi kekuatan pada permukaan beton (kedalaman ±30 mm) dan sangat dipengaruhi oleh kehalusan serta kelembaban permukaan. Sementara itu, metode core drill merusak struktur karena mengambil sampel silinder beton, membutuhkan perbaikan, dan biaya lebih mahal. NOVOTEST IPSM bekerja dengan memancarkan gelombang ultrasonik yang menembus seluruh ketebalan material, sehingga mampu mendeteksi cacat internal, rongga, atau degradasi di dalam struktur tanpa merusak.
Material apa saja yang bisa diuji selain beton?
Selain beton, NOVOTEST IPSM dapat menguji bata, batu silikat, batuan, material komposit, keramik, abrasif, fiberglass, serta karbon grafis. Alat ini mampu menentukan kepadatan, modulus elastis, indeks suara, serta mendeteksi retakan dan ruang hampa pada berbagai material padat tersebut.
Bagaimana memastikan hasil pengukuran NOVOTEST IPSM akurat?
Akurasi hasil pengukuran bergantung pada beberapa faktor. Pertama, gunakan fitur kalibrasi otomatis dan sample kalibrasi yang disertakan dalam paket standar. Kedua, pastikan transduser menempel sempurna pada permukaan bersih dengan menggunakan coupling agent seperti gel ultrasonik atau petroleum jelly. Ketiga, aplikasikan metode penempatan transduser yang tepat (langsung, semi-langsung, atau tidak langsung) sesuai kondisi struktur. Keempat, lakukan korelasi data UPV dengan data kuat tekan dari uji laboratorium untuk memperoleh estimasi kekuatan yang presisi.
Rekomendasi Strength Meter
References
- ASTM International. (2016). ASTM C597-16: Standard Test Method for Pulse Velocity Through Concrete. West Conshohocken, PA: ASTM International.
- British Standards Institution. (1986). BS 1881-203: Testing concrete. Recommendations for measurement of velocity of ultrasonic pulses in concrete. London: BSI.
- NDT Resource Center. (2023). Ultrasonic Pulse Velocity Testing. Retrieved from www.nde-ed.org
- Novotest. (2020). Strength Meter NOVOTEST IPSM Operating Manual. Novotest Publishing.
- Popovics, J. S. (2003). Nondestructive Evaluation of Concrete Structures. CRC Press.
