Bayangkan sebuah pipa bertekanan tinggi di fasilitas pengolahan gas alam tiba-tiba mengalami kebocoran katastropik. Investigasi mengungkap penyebabnya: retak halus seperti rambut yang merambat di dalam material, sebuah fenomena silent killer bernama Stress Corrosion Cracking (SCC) pada lingkungan sour service. Kejadian ini bukan sekadar mimpi buruk, tetapi realitas yang mengancam keamanan, kelangsungan operasi, dan aspek finansial di industri minyak, gas, dan petrokimia. Tantangan terbesarnya adalah mengidentifikasi penyebab sebelum retak itu muncul. Di sinilah analisis proaktif menjadi kunci. Artikel ini akan mengulas bagaimana pendekatan modern dengan pengukuran tegangan sisa, menggunakan alat uji Alat Analisa Struktur Baja NOVOTEST KRC-M2, menjadi solusi kritis dalam menganalisis dan mencegah SCC, terutama yang bersumber dari residual stress akibat Post Weld Heat Treatment (PWHT) yang tidak tepat.

1. Masalah Umum di Industri Minyak, Gas, dan Petrokimia
2. Penyebab Utama SCC pada Pipa Sour Service
3. Risiko Jika SCC Tidak Ditangani
4. Solusi yang Tersedia untuk Analisis dan Pencegahan SCC
5. Perbandingan Pendekatan Solusi: Metode Tradisional vs. Pengukuran Tegangan Sisa Modern
6. Rekomendasi Solusi Paling Efektif: Integrasi Pengukuran Tegangan Sisa dalam Program Integrity Management
7. Peran Alat Analisa Struktur Baja dalam Solusi Pencegahan SCC
8. Kesimpulan
9. FAQ
   1. Apa itu Stress Corrosion Cracking (SCC) dan mengapa sangat berbahaya pada pipa sour service?
   2. Mengapa pengukuran tegangan sisa dianggap sebagai langkah kunci dalam analisis penyebab SCC?
   3. Bagaimana cara kerja Alat Analisa Struktur Baja NOVOTEST KRC-M2 dalam mengukur tegangan sisa?
   4. Apakah NOVOTEST KRC-M2 sudah memenuhi standar industri seperti NACE MR0175 untuk aplikasi di sour service?
10. References

Masalah Umum di Industri Minyak, Gas, dan Petrokimia

Dalam konteks industri energi, istilah ‘sour service’ merujuk pada lingkungan operasi yang mengandung hidrogen sulfida (H2S) dalam jumlah signifikan. Gas ini, meskipun dalam konsentrasi rendah sekalipun, sangat korosif dan memicu mekanisme kegagalan material yang kompleks. Pipa, vessel, dan komponen lain yang terpapar lingkungan ini rentan terhadap Stress Corrosion Cracking (SCC), yaitu pembentukan dan pertumbuhan retak akibat kombinasi dari tegangan tarik (baik terapan maupun sisa) dan lingkungan korosif spesifik, pada material yang secara intrinsik rentan.

Kasus kegagalan pipa akibat SCC bukanlah hal langka, baik di skala global maupun di operasi dalam negeri. Retakan jenis ini seringkali bersifat sub-permukaan atau sangat halus, sehingga luput dari deteksi inspeksi visual rutin. SCC dapat tetap “tersembunyi” hingga mencapai ukuran kritis, lalu menyebabkan kegagalan mendadak yang berpotensi menimbulkan kebocoran besar, kebakaran, atau ledakan. Tantangan utama bagi insinyur integritas aset dan spesialis NDT (Non-Destructive Testing) adalah bergerak melampaui sekadar mendeteksi retak. Oleh itu perlu adanya suatu metode analisis penyebab yang akurat untuk memahami mengapa SCC bisa terbentuk di lokasi tertentu. Pemahaman ini menjadi fondasi bagi tindakan pencegahan yang proaktif dan efektif, mengubah paradigma dari reaktif-menanggapi kegagalan menjadi proaktif-mencegah kegagalan.

Penyebab Utama SCC pada Pipa Sour Service

Mekanisme SCC terjadi seperti segitiga api, memerlukan tiga elemen untuk bersatu: material yang rentan, lingkungan korosif spesifik, dan tegangan tarik. Dalam konteks pipa sour service:

1. Material Rentan: Baja karbon dan baja paduan rendah tertentu, meski memenuhi spesifikasi kekuatan, dapat rentan jika komposisi mikrostrukturnya tidak sesuai atau memiliki kekerasan berlebih.
2. Lingkungan Korosif: Kehadiran H2S, air (kelembaban), dan seringkali ion klorida menciptakan lingkungan yang memicu reaksi elektrokimia kompleks, termasuk pembentukan lapisan sulfida dan penetrasi hidrogen ke dalam baja.
3. Tegangan Tarik: Inilah faktor yang sering menjadi pembeda dan titik kendali utama. Tegangan ini tidak hanya berasal dari tekanan operasi, tetapi justru yang paling kritis adalah tegangan sisa (residual stress) yang “terkunci” di dalam material setelah proses fabrikasi.

Fokus analisis seringkali tertuju pada tegangan sisa dari proses Post Weld Heat Treatment (PWHT) yang tidak optimal. PWHT bertujuan untuk mereduksi tegangan sisa dan meningkatkan ketangguhan di daerah las (Heat Affected Zone/HAZ). Namun, jika parameter seperti suhu pemanasan, waktu soaking, atau laju pendinginan (cooling rate) tidak terkontrol dengan ketat, bukannya menghilangkan tegangan, proses ini justru dapat menyebabkan redistribusi tegangan yang tidak merata atau bahkan memperkenalkan tegangan sisa baru. Tegangan sisa tarik yang tinggi inilah yang bertindak sebagai “motor penggerak” bagi inisiasi dan propagasi retak SCC ketika bertemu dengan lingkungan sour. Faktor lain seperti pH rendah (asam) dan konsentrasi klorida yang tinggi dapat mempercepat proses korosi di bawah tegangan, memperparah potensi SCC.

Risiko Jika SCC Tidak Ditangani

Mengabaikan ancaman SCC atau hanya mengandalkan deteksi setelah retak terbentuk adalah strategi yang penuh risiko. Konsekuensinya meliputi multidimensi:

• Risiko Keselamatan dan Keamanan yang Katastropik: Kegagalan pipa bertekanan tinggi dapat menyebabkan pelepasan material hidrokarbon dan H2S yang masif. Ini berpotensi memicu kebakaran, ledakan (jet fire, BLEVE), dan pelepasan gas beracun, mengancam nyawa pekerja di lokasi dan masyarakat sekitar.
• Dampak Finansial yang Signifikan: Biaya yang timbul tidak hanya untuk perbaikan darurat. Downtime produksi yang berkepanjangan menyebabkan kehilangan pendapatan (loss of production) yang sangat besar. Belum lagi biaya investigasi forensik, penggantian aset, dan potensi denda.
• Kerusakan Lingkungan yang Berkepanjangan: Kebocoran minyak atau gas dapat mencemari tanah, air permukaan, dan air tanah, membutuhkan biaya remediasi yang mahal dan merusak ekosistem.
• Risiko Hukum dan Reputasi: Kegagalan yang menyebabkan insiden seringkali mengundang investigasi dari badan regulasi. Ketidakpatuhan terhadap standar internasional seperti NACE MR0175/ISO 15156 (yang secara khusus mengatur material untuk layanan tahan sulfida) dapat menjadi dasar pertanggungjawaban hukum. Reputasi perusahaan sebagai operator yang aman dan andal bisa ternoda secara permanen.

Solusi yang Tersedia untuk Analisis dan Pencegahan SCC

Industri telah mengembangkan berbagai pendekatan untuk mengelola risiko SCC. Kunci utamanya adalah menerapkan Integrity Management System (IMS) yang proaktif dan berbasis risiko. Dalam sistem ini, penerapan metode berlapis sebagai berikut:

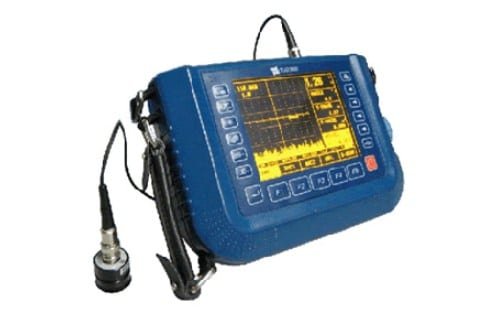

• Inspeksi untuk Deteksi: Metode NDT seperti Ultrasonic Testing (UT) dan Radiographic Testing (RT) sangat efektif untuk menemukan dan mengukur ukuran retak yang sudah ada.
• Analisis untuk Pencegahan: Di sinilah pengukuran tegangan sisa memainkan peran kritis. Metode ini tidak mencari retak, tetapi mengidentifikasi kondisi pemicu utama retak tersebut. Dengan memetakan distribusi tegangan sisa, terutama di area sambungan las pasca-PWHT, tim inspeksi dapat mengidentifikasi zona berisiko tinggi sebelum retak SCC sempat terbentuk.
• Kerangka Standar: Standar seperti NACE MR0175/ISO 15156 memberikan batasan ketat untuk kekerasan material dan komposisi kimia untuk mencegah kerentanan terhadap SCC. Sementara, standar seperti ASTM E915 atau BS 7910 memberikan panduan terkait pengukuran dan evaluasi tegangan sisa.

Perbandingan Pendekatan Solusi: Metode Tradisional vs. Pengukuran Tegangan Sisa Modern

Untuk memahami nilai dari pengukuran tegangan sisa portabel, penting untuk membandingkannya dengan pendekatan lain yang tersedia.

Perbandingan Metode Analisis dan Deteksi SCC

Metode / Aspek	Prinsip Kerja	Kelebihan	Kekurangan untuk Analisis Penyebab SCC
UT / RT (NDT Konvensional)	Mendeteksi diskontinuitas fisik (retak, inklusi) dalam material.	Sangat akurat untuk ukuran dan lokasi retak, telah terstandarisasi.	Bersifat reaktif: Hanya mendeteksi retak setelah terbentuk. Tidak mengidentifikasi penyebab (level tegangan sisa).
X-Ray Diffraction (Lab-based)	Mengukur perubahan jarak antar atom kisi kristal akibat tegangan.	Sangat akurat, menjadi gold standard untuk tegangan sisa.	Tidak portabel, sampel harus masuk ke lab. Mahal dan lambat. Tidak praktis untuk inspeksi lapangan rutin.
Pengukuran Tegangan Sisa Portabel (Metode Magnetik, e.g., NOVOTEST KRC-M2)	Mengukur perubahan sifat magnetik material (seperti koersivitas) yang berkorelasi dengan tingkat tegangan.	Non-destruktif, portabel, cepat (siklus <5 detik). Dapat digunakan di lapangan (on-site). Memberikan data penyebab (tegangan) secara langsung.	Membutuhkan kalibrasi untuk material spesifik. Kedalaman pengukuran terbatas pada lapisan permukaan/sub-permukaan.

Seperti terlihat pada tabel, metode tradisional memiliki gap: NDT konvensional bersifat reaktif, sementara metode lab-based tidak praktis untuk skrining luas di lapangan. Alat seperti NOVOTEST KRC-M2 hadir untuk mengisi gap ini dengan memberikan data kuantitatif tentang tegangan sisa—penyebab utama SCC—secara langsung di lokasi, memungkinkan keputusan perbaikan atau mitigasi yang tepat sasaran dan tepat waktu.

Rekomendasi Solusi Paling Efektif: Integrasi Pengukuran Tegangan Sisa dalam Program Integrity Management

Pendekatan paling efektif adalah mengintegrasikan pengukuran tegangan sisa sebagai bagian inti dari program Integrity Management. Langkah implementasinya dapat meliputi:

1. Risk Assessment & Pemetaan Area Kritis: Mengidentifikasi komponen yang beroperasi di sour service dan area dengan sejarah perbaikan las atau PWHT.
2. Pengukuran Tegangan Sisa Rutin Pasca-Fabrikasi: Melakukan pengukuran baseline pada sambungan las setelah PWHT untuk memverifikasi efektivitas proses perlakuan panas.
3. Pemantauan Berkala: Memantau area kritis secara berkala untuk mendeteksi perubahan distribusi tegangan yang mungkin terjadi akibat beban siklik atau perubahan kondisi operasi.

Di sinilah Alat Analisa Struktur Baja NOVOTEST KRC-M2 menjadi alat andalan. Portabilitasnya memungkinkan teknisi membawanya langsung ke lapangan, bahkan ke lokasi yang sulit terjangkau. Akurasinya dalam mengukur kekuatan koersif (yang berkorelasi dengan tegangan) memberikan data yang akurat. Kemampuan menyimpan hingga 100.000 data dengan timestamp memudahkan pelacakan tren. Dalam sebuah skenario, data dari KRC-M2 dapat mengungkap bahwa satu bagian dari sambungan las memiliki tegangan sisa yang secara signifikan lebih tinggi daripada area lain, menandakan kemungkinan PWHT yang tidak merata. Informasi ini memungkinkan tim melakukan evaluasi ulang atau perbaikan lokal sebelum lingkungan sour service memicu SCC di area tersebut.

Peran Alat Analisa Struktur Baja dalam Solusi Pencegahan SCC

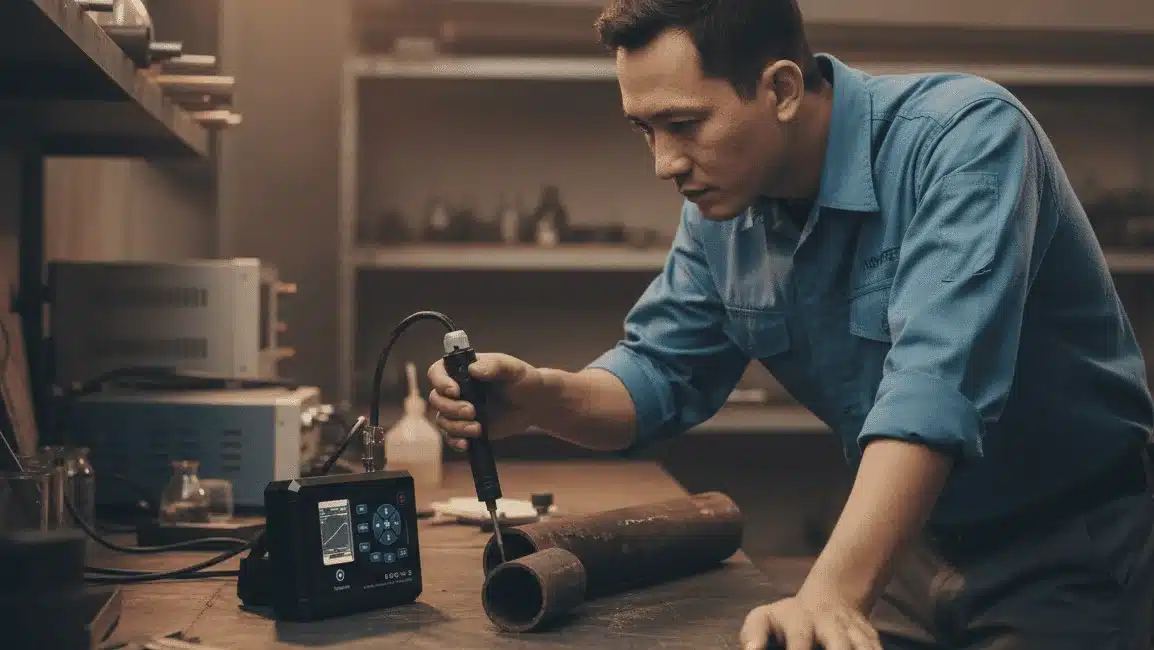

NOVOTEST KRC-M2 beroperasi berdasarkan prinsip magneto-elastic. Alat ini memagnetisasi area kecil pada material feromagnetik (seperti baja pipa) dan kemudian menganalisis responsnya selama proses demagnetisasi. Parameter kunci yang diukur adalah kekuatan koersif (coercive force), yang nilainya memiliki korelasi yang telah dikalibrasi dengan tingkat tegangan sisa dalam material. Metode ini sepenuhnya non-destruktif dan tidak memerlukan preparasi permukaan yang rumit.

Kemampuan teknisnya yang relevan untuk analisis SCC meliputi:

• Rentang Pengukuran: 1-40 A/cm, mencakup rentang tegangan sisa yang umum ditemui pada fabrikasi.
• Kecepatan: Siklus pengukuran ≤5 detik, memungkinkan pemetaan yang efisien pada area luas.
• Kedalaman Penetrasi: Efektif untuk mengukur tegangan pada lapisan permukaan dan sub-permukaan, di mana SCC seringkali berinisiasi.

Aplikasi langsungnya dalam pencegahan SCC adalah:

• Verifikasi Kualitas PWHT: Memastikan proses PWHT telah berhasil mereduksi tegangan sisa ke level yang aman di seluruh area sambungan las.
• Pemetaan Distribusi Tegangan: Mengidentifikasi titik konsentrasi tegangan (stress concentration) pada geometri las yang kompleks.
• Pemantauan Perubahan: Melacak perubahan tegangan sisa dari waktu ke waktu akibat beban operasional.

Dengan kontribusi ini, NOVOTEST KRC-M2 secara langsung mendukung kepatuhan terhadap NACE MR0175/ISO 15156. Standar ini tidak hanya membahas material, tetapi juga menekankan pentingnya menghindari tegangan sisa berbahaya yang dapat mempercepat kerusakan. Dengan memverifikasi bahwa proses fabrikasi dan PWHT tidak meninggalkan tegangan sisa tarik tinggi, alat ini membantu memastikan bahwa komponen pipa sour service tidak memiliki “bahan bakar” utama untuk terjadinya SCC.

Kesimpulan

Stress Corrosion Cracking pada pipa sour service merupakan ancaman kompleks yang memerlukan pendekatan analitis yang mendalam, melampaui sekadar deteksi retak. Analisis penyebab yang berfokus pada identifikasi dan pengelolaan tegangan sisa, terutama yang berasal dari proses PWHT yang tidak optimal, adalah kunci pencegahan proaktif. Metode pengukuran tegangan sisa portabel dan non-destruktif telah mengubah paradigma, memungkinkan inspeksi yang cepat dan akurat di lapangan. Alat Analisa Struktur Baja NOVOTEST KRC-M2 hadir sebagai solusi teknis yang andal dalam konteks ini, memberikan data kritis untuk mendukung keputusan integritas aset yang berbasis data. Mengintegrasikan alat semacam ini ke dalam program Integrity Management bukanlah biaya, melainkan investasi strategis untuk menjamin keandalan operasi, keselamatan personel, perlindungan lingkungan, dan keberlanjutan bisnis di industri energi.

Temukan solusi yang tepat untuk kebutuhan Anda dalam mengelola integritas aset pipa sour service. CV. Java Multi Mandiri, sebagai supplier dan distributor alat ukur serta pengujian terpercaya, menyediakan peralatan canggih seperti NOVOTEST KRC-M2. Kami mendukung industri dalam menerapkan program pencegahan SCC yang komprehensif dengan menyediakan alat yang tepat, serta dukungan pengetahuan teknis untuk aplikasinya. Hubungi kami untuk konsultasi lebih lanjut dalam memilih instrumentasi yang sesuai dengan standar dan kebutuhan spesifik lapangan Anda.

FAQ

Apa itu Stress Corrosion Cracking (SCC) dan mengapa sangat berbahaya pada pipa sour service?

Stress Corrosion Cracking (SCC) adalah pembentukan dan pertumbuhan retak pada material akibat kombinasi simultan dari tiga faktor: tegangan tarik (biasanya melebihi threshold tertentu), lingkungan korosif spesifik, dan material yang rentan. Pada pipa sour service, lingkungannya adalah yang mengandung H2S. Bahayanya terletak pada sifatnya yang seringkali tersembunyi (retak halus), dapat terjadi pada tegangan di bawah kekuatan luluh material, dan berpotensi menyebabkan kegagalan katastropik yang mendadak tanpa peringatan yang jelas.

Mengapa pengukuran tegangan sisa dianggap sebagai langkah kunci dalam analisis penyebab SCC?

Karena tegangan sisa, khususnya tegangan tarik residual, adalah salah satu dari tiga pilar pemicu SCC yang paling dapat dikendalikan dan diukur setelah komponen terpasang. Lingkungan korosif (H2S) seringkali merupakan kondisi operasi yang given, dan perubahan material bersifat permanen. Dengan mengukur dan memetakan tegangan sisa, kita dapat mengidentifikasi area dengan risiko inisiasi SCC tertinggi sebelum retak terbentuk, sehingga memungkinkan tindakan mitigasi seperti perbaikan PWHT ulang atau penjadwalan inspeksi yang lebih ketat.

Bagaimana cara kerja Alat Analisa Struktur Baja NOVOTEST KRC-M2 dalam mengukur tegangan sisa?

NOVOTEST KRC-M2 bekerja berdasarkan prinsip magneto-elastic. Probe alat akan memagnetisasi area kecil pada material baja feromagnetik. Tegangan internal dalam material mempengaruhi sifat kemagnetannya. Alat kemudian mengukur parameter yang disebut kekuatan koersif (Hc) selama proses demagnetisasi. Nilai kekuatan koersif ini memiliki hubungan korelasi yang telah dikalibrasi dengan besarnya tegangan sisa. Alat mengonversi pembacaan magnetik ini menjadi estimasi nilai tegangan sisa, semuanya dilakukan secara non-destruktif dan cepat di lapangan.

Apakah NOVOTEST KRC-M2 sudah memenuhi standar industri seperti NACE MR0175 untuk aplikasi di sour service?

NOVOTEST KRC-M2 adalah alat untuk mendukung kepatuhan terhadap standar seperti NACE MR0175/ISO 15156. Standar tersebut menetapkan persyaratan untuk material dan lingkungan untuk mencegah keretakan yang diinduksi sulfida. Pengukuran tegangan sisa dengan KRC-M2 adalah bagian dari proses verifikasi dan kendali kualitas fabrikasi yang kritikal. Alat ini membantu memastikan bahwa proses pengelasan dan Post Weld Heat Treatment (PWHT) tidak meninggalkan tingkat tegangan sisa tarik berbahaya yang dapat mempercepat kegagalan sesuai yang diatur dalam semangat standar tersebut. Ia memberikan data kuantitatif untuk mendokumentasikan bahwa aspek “tegangan” dari segitiga SCC telah dikelola dengan baik.

Rekomendasi Alat Uji dan Analisa

References

1. NACE International. (2015). NACE MR0175/ISO 15156: Petroleum, petrochemical and natural gas industries — Materials for use in H2S-containing environments in oil and gas production. NACE International.
2. ASM International Handbook Committee. (2002). ASM Handbook, Volume 13A: Corrosion: Fundamentals, Testing, and Protection. ASM International.
3. BS 7910:2019. Guide to methods for assessing the acceptability of flaws in metallic structures. British Standards Institution.
4. Raja, V. S., & Shoji, T. (Eds.). (2011). Stress Corrosion Cracking: Theory and Practice. Woodhead Publishing.
5. ASTM E915 – 19a. Standard Test Method for Verifying the Alignment of X-Ray Diffraction Instrumentation for Residual Stress Measurement. ASTM International.
