Dalam dunia manufaktur presisi, terutama untuk komponen seperti housing peralatan medis, otomotif, atau elektronik, integritas sambungan las bukan sekadar urusan kekuatan. Ini adalah garis pertahanan pertama untuk mencegah kegagalan hermetic seal—sebuah bencana yang dapat menyebabkan kontaminasi sterilisasi, kebocoran fluida kritis, atau kerusakan produk total. Di antara berbagai cacat las, incomplete fusion (ketidaktersatuan sempurna) sering menjadi penyebab tersembunyi yang paling sulit terdeteksi namun dampaknya fatal. Deteksi dini dan akurat menjadi kunci untuk menjamin keandalan produk. Artikel ini mengulas solusi mendeteksi incomplete fusion pada welding housing menggunakan Alat Pendeteksi Retakan NOVOTEST UD2301, dengan fokus pada metode immersion testing untuk memastikan hermetic seal yang sempurna dan mencegah risiko kontaminasi.
Daftar Isi:
- Apa Itu Incomplete Fusion dalam Pengelasan?
- Penyebab Utama Incomplete Fusion pada Welding Housing
- Dampak Incomplete Fusion terhadap Kualitas dan Keamanan Produk
- Cara Mendeteksi dan Mencegah Incomplete Fusion
- Peran Ultrasonic Flaw Detector Modern dalam Solusi Deteksi
- Studi Kasus: Aplikasi NOVOTEST UD2301 pada Inspeksi Welding Housing
- Kesimpulan
- FAQ
- Apa perbedaan utama antara incomplete fusion dan crack (retak) pada las?
- Mengapa Ultrasonic Testing (UT) lebih direkomendasikan untuk mendeteksi incomplete fusion dibanding metode NDT lain?
- Apakah NOVOTEST UD2301 sulit dioperasikan oleh teknisi yang baru belajar Ultrasonic Testing?
- Bisakah UD2301 digunakan untuk inspeksi di lapangan (outdoor) atau hanya di lab?
- Bagaimana immersion testing dengan UD2301 membantu mencegah kontaminasi sterilisasi pada housing produk medis?
- References
Apa Itu Incomplete Fusion dalam Pengelasan?
Incomplete fusion, atau dikenal juga sebagai lack of fusion (LOF), adalah suatu kondisi cacat pada sambungan las di mana logam las (weld metal) gagal menyatu secara sempurna dan berikatan metalurgi dengan logam induk (base metal) atau dengan lapisan las sebelumnya (previous weld bead). Berbeda dengan porosity (rongga gas) yang terlihat seperti gelembung, incomplete fusion lebih menyerupai bidang pemisah atau celah yang sejajar dengan permukaan logam induk, seringkali tersembunyi di dalam sambungan.
Karakteristik dan Bentuk Cacat
Cacat incomplete fusion memiliki karakteristik visual dan lokasi yang khas. Secara visual, pada penampang makro, cacat ini tampak sebagai garis atau celah tipis yang memisahkan logam las dari logam induk. Lokasinya umumnya terjadi di:
- Akar Las (Root): Kegagalan penyatuan di bagian paling dasar dari sambungan kampuh.
- Sisi Las (Sidewall): Kegagalan penyatuan antara logam las dengan dinding kampuh.
- Antar Lapisan (Interpass): Kegagalan penyatuan antara satu bead las dengan bead las di bawahnya pada pengelasan multi-pass.
Perbedaan dengan Cacat Las Lain
Penting untuk membedakan incomplete fusion dari cacat las lainnya karena penanganannya berbeda.
- Porosity: Rongga bulat akibat terperangkapnya gas. Bersifat lokal dan tidak selalu merusak integritas secara linear.
- Slag Inclusion: Terperangkapnya terak (slag) non-logam di dalam logam las. Memiliki bentuk tidak beraturan dan echotekstur yang berbeda.
- Crack (Retak): Diskontinuitas runcing yang terjadi akibat tegangan. Dapat bermula dari incomplete fusion dan bersifat lebih progresif dan berbahaya.
Mengapa Incomplete Fusion Sangat Kritis?
Incomplete fusion bersifat kritis karena beberapa alasan mendasar. Pertama, cacat ini secara signifikan mengurangi luas penampang efektif yang menahan beban, melemahkan kekuatan tarik dan fatik sambungan. Kedua, dan yang terutama untuk housing, cacat ini menciptakan jalur permeasi linier yang kontinu. Meskipun celahnya mikroskopis, ia dapat menjadi jalur bagi gas, cairan, atau bahkan mikroorganisme untuk menembus hermetic seal. Pada housing perangkat medis yang harus disterilkan, jalur ini dapat mengkompromikan seluruh proses sterilisasi, mengakibatkan kontaminasi produk dan risiko bagi pengguna.
Penyebab Utama Incomplete Fusion pada Welding Housing
Pemahaman tentang penyebab incomplete fusion adalah langkah pertama pencegahan. Pada pengelasan housing yang sering melibatkan geometri kompleks dan material tipis, faktor-faktor berikut perlu dikontrol ketat.
Parameter Pengelasan yang Tidak Optimal
Setting mesin las yang tidak tepat adalah penyebab utama. Arus (amperage) yang terlalu rendah menghasilkan panas tidak cukup untuk mencairkan logam induk. Kecepatan pengelasan (travel speed) yang terlalu cepat menyebabkan logam las membeku sebelum menyatu sempurna. Demikian pula, tegangan (voltage) yang tidak sesuai dapat mempengaruhi bentuk dan penetrasi busur las.
Teknik dan Posisi Pengelasan
Sudut elektroda atau torch yang salah dapat mengarahkan panas dan logam cair ke arah yang tidak tepat, misalnya ke udara bebas daripada ke dinding kampuh. Pada housing dengan akses terbatas, manipulasi busur yang kurang baik sering menyebabkan incomplete fusion di area sulit dijangkau. Posisi pengelasan di luar posisi datar (flat) juga menambah tantangan gravitasi terhadap logam cair.
Kondisi Material dan Persiapan
Kontaminasi seperti minyak, gemuk, cat, atau karat pada permukaan kampuh dapat menghalangi penyatuan metalurgi. Desain kampuh (groove design) yang terlalu sempit atau sudut bevel yang tidak memadai membatasi akses busur las ke akar sambungan. Ketidaksesuaian material antara logam induk dan filler metal juga dapat menghambat aliran dan penyatuan yang baik.
Faktor Operator
Keterampilan, pengalaman, dan pelatihan operator pengelas memegang peranan krusial. Kurangnya pemahaman tentang teknik yang tepat untuk geometri sambungan tertentu atau ketidakmampuan membaca weld pool dengan baik dapat langsung menyebabkan cacat incomplete fusion.
Dampak Incomplete Fusion terhadap Kualitas dan Keamanan Produk
Kegagalan akibat incomplete fusion tidak hanya bersifat struktural tetapi juga fungsional, terutama untuk produk yang memerlukan penyekatan sempurna.
Kegagalan Hermetic Seal dan Kebocoran
Fungsi utama banyak welding housing adalah menciptakan hermetic seal—penyekatan kedap terhadap udara, gas, atau cairan. Incomplete fusion menciptakan celah mikroskopis yang terhubung dari dalam ke luar housing. Di bawah perbedaan tekanan atau paparan fluida, celah ini menjadi jalur kebocoran. Pada housing sensor elektronik, kebocoran dapat menyebabkan korosi dan kegagalan instan.
Risiko Kontaminasi pada Proses Sterilisasi
Ini adalah dampak paling kritis di industri medis dan farmasi. Housing peralatan bedah, implan, atau alat diagnostik harus melalui proses sterilisasi ketat (seperti autoklaf, ETO, radiasi). Kebocoran mikro akibat incomplete fusion memungkinkan agen sterilan (uap, gas, kimia) atau kontaminan biologis (bakteri, spora) masuk ke dalam housing. Hasilnya adalah produk yang secara visual baik tetapi terkontaminasi, berpotensi menimbulkan infeksi serius pada pasien.
Penurunan Kekuatan Mekanik dan Durabilitas
Sebagai cacat planar, incomplete fusion bertindak seperti takik (notch) internal yang memusatkan tegangan. Di bawah beban siklis (getaran mesin, kendaraan) atau beban kejut, cacat ini dapat menjadi titik awal propagasi retak (crack propagation), yang akhirnya menyebabkan kegagalan struktural prematur.
Biaya Kerugian
Biaya kegagalan bersifat eksponensial. Mulai dari biaya rework atau scrap satu komponen, hingga biaya recall produk masal, kerusakan reputasi merek, dan yang terberat: liabilitas hukum dan klaim akibat cedera pengguna atau pasien. Investasi dalam deteksi dini selalu lebih hemat dibandingkan biaya kegagalan.
Cara Mendeteksi dan Mencegah Incomplete Fusion
Pendekatan yang efektif menggabungkan pencegahan proaktif dengan deteksi reaktif menggunakan metode Non-Destructive Testing (NDT).
Metode NDT yang Umum
Berbagai metode NDT tersedia, namun tidak semuanya optimal untuk incomplete fusion.
- Visual Testing (VT): Terbatas hanya mendeteksi cacat permukaan. Incomplete fusion internal tidak terlihat.
- Radiographic Testing (RT): Dapat mendeteksi cacat volumetrik seperti porosity, tetapi cacat planar seperti incomplete fusion yang sejajar dengan arah sinar-X seringkali tidak terlihat atau sulit diinterpretasi.
- Magnetic Particle Testing (MT): Hanya untuk material feromagnetik dan terutama mendeteksi cacat permukaan atau dekat permukaan.
Keunggulan Ultrasonic Testing (UT)
Ultrasonic Testing (UT) adalah metode yang unggul untuk mendeteksi cacat planar internal seperti incomplete fusion. Prinsipnya menggunakan gelombang ultrasonik frekuensi tinggi yang dipancarkan ke material. Ketika gelombang mengenai cacat seperti incomplete fusion, sebagian energinya dipantulkan kembali. Dengan menganalisis waktu tempuh dan amplitudo gema (echo), lokasi, ukuran, dan orientasi cacat dapat ditentukan dengan akurasi tinggi.
Immersion Testing untuk Presisi Maksimal
Immersion testing adalah variani canggih dari UT yang sangat ideal untuk inspeksi housing dengan geometri kompleks atau permukaan melengkung. Probe ultrasonik dan benda uji ini celupkan ke dalam tangki berisi air (atau cairan kopling lainnya). Air berfungsi sebagai medium kopling yang sangat konsisten dan bebas gelembung, menghilangkan variabilitas akibat tekanan probe manual. Metode ini memungkinkan:
- Scanning yang konsisten dan terotomatisasi.
- Penyajian data dalam format C-Scan (peta 2D warna) yang intuitif, menunjukkan lokasi cacat secara spasial pada bidang housing.
- Deteksi cacat yang sangat kecil berkat kopling akustik yang optimal.
Langkah-Langkah Pencegahan Proaktif
Pencegahan meliputi kontrol ketat terhadap parameter pengelasan (dengan prosedur pengelasan tersertifikasi/WPS), pelatihan dan sertifikasi operator berkelanjutan, pembersihan dan preparasi material yang tepat, serta yang terpenting: integrasi inspeksi NDT rutin (khususnya UT) dalam proses quality control, tidak hanya sebagai pemeriksaan akhir (final inspection) tetapi juga sebagai verifikasi proses (in-process inspection).
Peran Ultrasonic Flaw Detector Modern dalam Solusi Deteksi
Untuk menerapkan UT dan immersion testing secara efektif, membutuhkan instrumen inti: Ultrasonic Flaw Detector (UT Flaw Detector) yang andal dan canggih seperti NOVOTEST UD2301.
Apa itu Ultrasonic Flaw Detector?
Ultrasonic Flaw Detector adalah instrumen elektronik portabel yang menghasilkan pulsa listrik berfrekuensi tinggi, mengirimkannya ke probe ultrasonik (transduser), lalu menerima dan memproses sinyal gema yang kembali. Instrumen ini menampilkan hasilnya dalam bentuk gelombang A-Scan (amplitude vs. waktu), yang kemudian dapat diinterpretasi oleh teknisi NDT bersertifikasi.
Fitur-Fitur Kunci untuk Deteksi Incomplete Fusion
Tidak semua flaw detector sama. Untuk mendeteksi incomplete fusion secara andal, fitur berikut krusial:
- Resolusi Aksial dan Lateral Tinggi: Mampu membedakan gema dari cacat kecil yang berdekatan.
- Rentang Frekuensi Luas (1-10 MHz): Memungkinkan pemilihan frekuensi optimal; frekuensi lebih tinggi untuk deteksi cacat halus pada material tipis (seperti housing), frekuensi lebih rendah untuk penetrasi material tebal.
- Software Analisis Komprehensif: Dukungan untuk tampilan A-Scan, B-Scan (penampang 2D), dan C-Scan (peta 2D) untuk analisis mendalam.
- Kompatibilitas Probe Luas: Mendukung berbagai probe (kontak, sudut, dual-element, immersion) untuk aplikasi fleksibel.

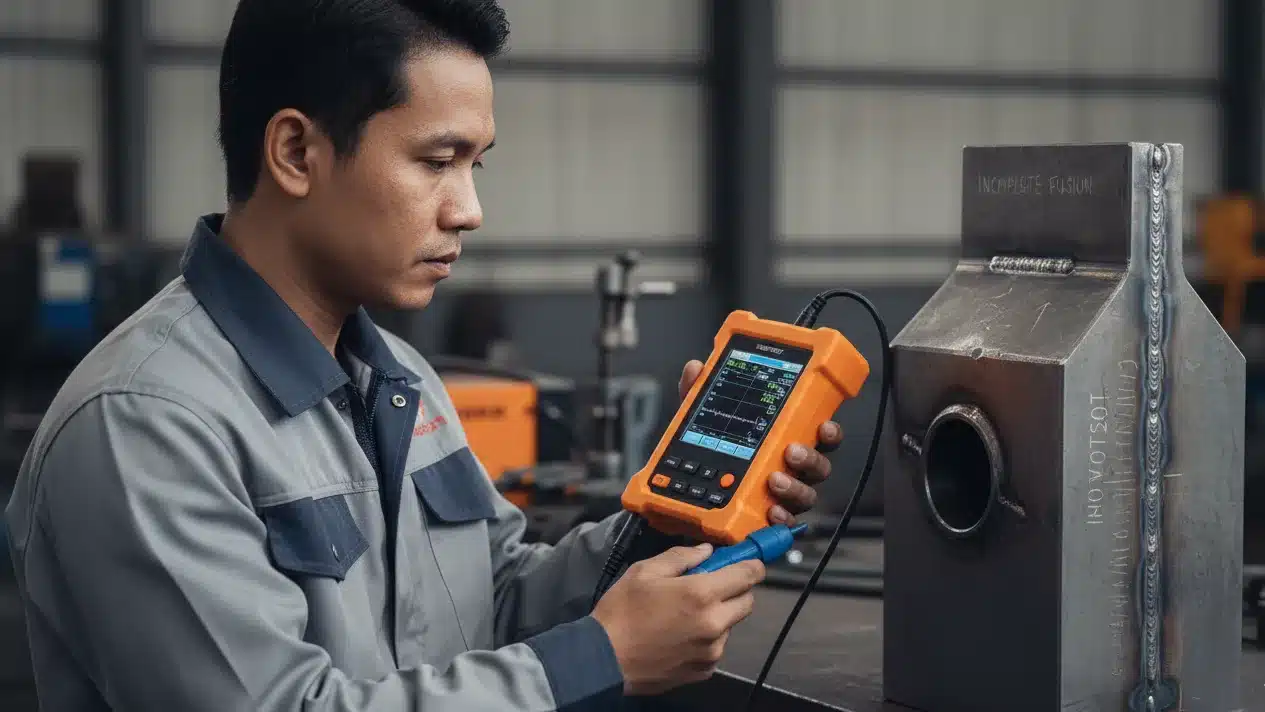

Keunggulan NOVOTEST UD2301
Alat Pendeteksi Retakan NOVOTEST UD2301 memiliki fungsi untuk memenuhi tantangan inspeksi di lapangan dan laboratorium. Keunggulannya mencakup:
- Portabilitas Ekstrem: Berat hanya ~250g dan dimensi kompak (80x162x38 mm), ideal untuk inspeksi di ruang terbatas atau lokasi produksi yang berbeda.
- Layar Color TFT High-Resolution (320×480): Menampilkan sinyal A-Scan dengan kejelasan tinggi, mengurangi kesalahan interpretasi.
- Antarmuka Intuitif dan Rotasi Layar 4 Arah: Memudahkan operasi baik oleh pengguna kidal maupun normal dalam berbagai posisi kerja.
- Kekokohan: Dibangun untuk lingkungan industri.
- Kemampuan Penyimpanan Data Internal: Untuk dokumentasi, pelacakan, dan analisis tren kualitas.
Integrasi dalam Proses Quality Control
UD2301 bukan hanya alat inspeksi, tetapi bagian dari sistem jaminan kualitas. Data yang terekam dapat untuk menganalisa statistik proses, verifikasi prosedur pengelasan, dan bukti objektif kepatuhan terhadap standar seperti ISO 5817, ASME, atau standar industri spesifik (medis, otomotif). CV. Java Multi Mandiri, sebagai distributor alat ukur dan pengujian, mendukung industri dalam membangun sistem ini dengan menyediakan perangkat andal seperti NOVOTEST UD2301 beserta konsultasi teknis awal untuk integrasi optimal.
Studi Kasus: Aplikasi NOVOTEST UD2301 pada Inspeksi Welding Housing
Sebagai ilustrasi efektivitas, berikut aplikasi praktis NOVOTEST UD2301 dalam skenario kritis.
Skenario
Sebuah manufaktur komponen housing stainless steel untuk sebuah alat pemroses sampel medis (medical analyzer) melakukan inspeksi 100% pada semua sambungan las circumferential. Housing ini harus kedap udara mutlak (hermetic) untuk melindungi sensor internal dari uap kimia selama sterilisasi rutin.
Metodologi
Teknisi NDT menggunakan NOVOTEST UD2301 yang terkonfigurasi dengan probe immersion frekuensi 5 MHz. Housing yang telah melalui proses las selanjutnya pasang pada fixture rotasi dan dicelupkan ke dalam tangki air. Posisikan probe secara tetap, sementara housing diputar secara otomatis. Sistem melakukan pemindaian ultrasonik menyeluruh di sepanjang jalur las.
Hasil dan Analisis
Pada layar UD2301, tampilan A-Scan menunjukkan pola gema yang normal untuk sebagian besar scan. Namun, di satu segmen, muncul gema diskret dengan amplituda signifikan di antara gema permukaan depan dan belakang. Tampilan B-Scan yang terekam menunjukkan keberadaan indikasi linier sepanjang 3 mm pada kedalaman yang konsisten dengan sisi kampuh las. Berdasarkan posisi, amplitudo, dan karakter sinyal, dapat diindikasikan sebagai incomplete fusion. Hasil ini diverifikasi dengan sectioning pada sampel representative, dan cacat tersebut terbukti.
Nilai Tambah
Dengan deteksi ini, seluruh batch housing dari parameter las yang sama dapat diskrining ulang. Lakukan perbaikan cacat sebelum produk melanjutkan proses perakitan. Nilai tambahnya jelas: mencegah produk cacat yang berpotensi gagal sterilisasi sampai ke pelanggan, menghindari biaya recall yang sangat besar, dan yang terpenting, memastikan keamanan pasien. Kepastian kualitas yang diberikan oleh UD2301 menjadi aset tak ternilai.
| Metode NDT | Prinsip Deteksi | Kemampuan Deteksi Incomplete Fusion | Keterbatasan untuk Aplikasi Housing | Kebutuhan Persiapan Permukaan |
|---|---|---|---|---|
| Visual Testing (VT) | Inspeksi optik | Hanya yang terbuka ke permukaan | Tidak mendeteksi cacat internal | Bersih, penerangan baik |
| Radiographic Testing (RT) | Penyerapan radiasi | Baik untuk cacat volumetrik, kurang baik untuk cacat planar sejajar arah sinar | Akses dua sisi, bahaya radiasi, biaya tinggi, interpretasi kompleks | Minimal |
| Magnetic Particle (MT) | Medan magnet & partikel ferromagnetik | Hanya untuk material feromagnetik, cacat permukaan/dekat permukaan | Tidak untuk material non-ferro (SS, Al), hanya permukaan | Bersih, kering |
| Ultrasonic Testing (UT) – Kontak | Gelombang ultrasonik & pantulan | Sangat Baik untuk cacat planar internal | Kopling bergantung pada operator, sulit untuk geometri kompleks | Permukaan halus, perlu couplant |
| Ultrasonic Testing (UT) – Immersion | Gelombang ultrasonik dalam medium cair | Optimal & Presisi Tinggi untuk cacat planar internal | Membutuhkan tangki air/immersion tank, fixture | Bersih, bisa dicelup |
Kesimpulan
Incomplete fusion pada welding housing adalah cacat kritis yang mengancam integritas struktural dan, yang lebih penting, fungsi hermetic seal yang vital bagi banyak industri. Dampaknya, mulai dari kegagalan produk hingga risiko kontaminasi sterilisasi, menuntut pendekatan deteksi yang tidak hanya andal tetapi juga presisi. Di antara berbagai metode NDT, Ultrasonic Testing—terutama dengan teknik immersion testing—telah terbukti sebagai solusi paling efektif untuk mengungkap cacat planar tersembunyi ini. NOVOTEST UD2301, dengan portabilitas, resolusi tinggi, dan kompatibilitasnya dengan metode immersion, hadir sebagai alat yang memadukan kecanggihan teknis dengan kemudahan aplikasi di lini produksi. Mengadopsi solusi deteksi semacam ini bukanlah biaya, melainkan investasi strategis dalam jaminan kualitas, pencegahan risiko, dan perlindungan reputasi merek. Untuk mendukung proses pengujian yang akurat dan andal, CV. Java Multi Mandiri hadir sebagai mitra terpercaya dalam penyediaan peralatan NDT mutakhir seperti NOVOTEST UD2301, membantu industri meningkatkan standar kualitas produknya.
FAQ
Apa perbedaan utama antara incomplete fusion dan crack (retak) pada las?
Incomplete fusion adalah cacat akibat proses pengelasan yang tidak sempurna di mana logam las tidak menyatu dengan logam induk, menciptakan bidang pemisah. Sementara crack (retak) adalah diskontinuitas runcing yang biasanya terjadi setelah pengelasan akibat tegangan sisa, hidrogen terperangkap, atau beban, dan seringkali bermula dari cacat seperti incomplete fusion. Retak bersifat lebih progresif dan berbahaya karena ujungnya yang tajam memusatkan tegangan.
Mengapa Ultrasonic Testing (UT) lebih direkomendasikan untuk mendeteksi incomplete fusion dibanding metode NDT lain?
UT sangat recommand karena kemampuannya mendeteksi cacat internal planar dengan sensitivitas dan resolusi tinggi. Gelombang ultrasonik sangat responsif terhadap diskontinuitas yang sejajar dengan arah rambat gelombang (seperti incomplete fusion). Berbeda dengan Radiographic Testing (RT) yang bisa “melewatkan” cacat sejajar sinar, UT secara aktif memindai dan mengukur kedalaman cacat secara akurat, menjadikannya ideal untuk evaluasi sambungan las kritis.
Apakah NOVOTEST UD2301 sulit bagi teknisi yang baru belajar Ultrasonic Testing?
NOVOTEST UD2301 memiliki design antarmuka pengguna yang intuitif dan menu yang terstruktur, sehingga memudahkan pembelajaran. Namun, operasi dan interpretasi hasil Ultrasonic Testing tetaplah memerlukan pelatihan dan sertifikasi formal berdasarkan standar seperti SNI ISO 9712 atau setara. UD2301 adalah alat yang powerful, dan penggunaannya yang benar bergantung pada kompetensi operator. CV. Java Multi Mandiri dapat memberikan informasi dasar pengoperasian sebagai bagian dari dukungan produk.
Bisakah UD2301 untuk inspeksi di lapangan (outdoor) atau hanya di lab?
Sangat bisa. Portabilitas ekstrem NOVOTEST UD2301 (ringan dan kompak) serta konstruksinya yang kokoh khusus untuk aplikasi lapangan. Perangkat ini cocok untuk lokasi konstruksi, fasilitas produksi, atau untuk inspeksi perawatan (in-service inspection) di berbagai lingkungan, selama kondisi lingkungan sesuai dengan spesifikasi teknis alat (suhu, kelembaban).
Bagaimana immersion testing dengan UD2301 membantu mencegah kontaminasi sterilisasi pada housing produk medis?
Immersion testing dengan UD2301 memungkinkan pemindaian ultrasonik yang sangat sensitif dan menyeluruh pada seluruh area las housing. Dengan mendeteksi incomplete fusion mikroskopis sekalipun—yang merupakan jalur potensial kebocoran—sebelum produk masuk ke proses perakitan, metode ini memastikan hanya housing dengan hermetic seal sempurna yang lolos. Dengan demikian, risiko agen sterilan atau kontaminan biologis masuk ke dalam housing selama proses sterilisasi dapat dieliminasi sejak di tahap manufaktur, menjamin sterilitas dan keamanan produk akhir.
Rekomendasi Flaw Detector
References
- American Welding Society (AWS). AWS D1.1/D1.1M: Structural Welding Code – Steel.
- ASM International. (2002). Inspection of Metals: Understanding the Basics. ASM Handbook.
- Hellier, C. J. (2013). Handbook of Nondestructive Evaluation (2nd ed.). McGraw-Hill Education.
- ISO 17640:2018. Non-destructive testing of welds — Ultrasonic testing — Techniques, testing levels, and assessment.
- NOVOTEST. Technical Documentation for UD2301 Ultrasonic Flaw Detector.
