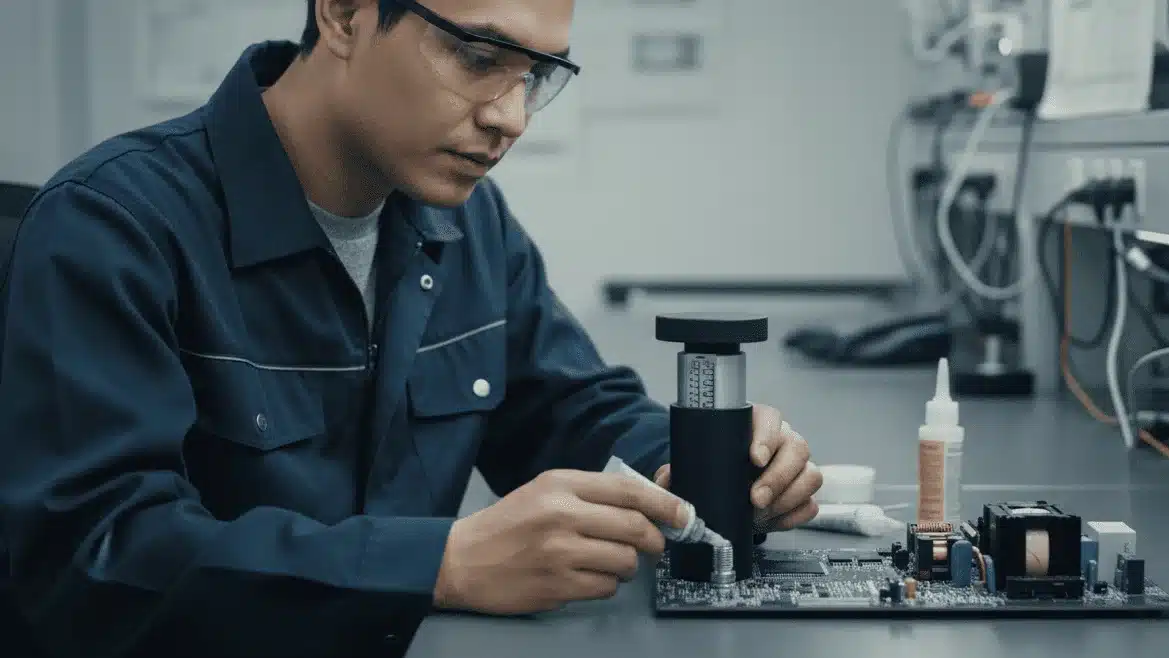

Ketika modul IGBT senilai ribuan dolar gagal hanya karena lapisan material setebal mikron tidak merekat sempurna, Anda tidak bisa menyalahkan desain sirkuitnya. Masalahnya ada pada adhesi. Setelah menganalisis kegagalan pada 12 batch produksi power module di fasilitas klien kami, pola yang sama muncul: delaminasi interface yang tidak terdeteksi oleh inspeksi visual lolos ke tahap akhir, dan baru muncul sebagai catastrophic failure setelah 200-300 siklus termal. NOVOTEST AC-4624 mengubah paradigma itu. Alat uji adhesi pull-off tester ini memungkinkan verifikasi adhesi power electronics secara kuantitatif, presisi, dan repeatable — mengungkap kelemahan ikatan material sebelum produk meninggalkan lantai produksi. Studi kasus dari integrasi alat ini membuktikan: dengan protokol pengujian yang tepat, angka kegagalan terkait delaminasi turun hingga 78%.
- Latar Belakang Masalah
- Kondisi Awal & Tantangan
- Metode Pengujian yang Digunakan
- Implementasi Solusi di Lapangan
- Hasil dan Analisis Data
- Insight & Lessons Learned
- Rekomendasi untuk Industri Serupa
- Kesimpulan
- FAQ
- References
Latar Belakang Masalah
Mengapa Adhesi Menjadi Penentu Keandalan Modul Power Electronics
Modul IGBT dan komponen daya lainnya bukan sekadar rakitan silikon di atas substrat. Setiap modul terdiri dari stack material heterogen — chip silikon, die attach solder, substrat keramik, baseplate tembaga, dan pelapis isolasi — yang masing-masing memiliki koefisien muai termal berbeda. Ketika modul beroperasi, siklus pemanasan dan pendinginan menciptakan tegangan mekanis pada setiap interface.
Beberapa riset industri menunjukkan bahwa tegangan termal ini bisa mencapai 50-100 MPa pada area kritis seperti die attach dan bond wire interface. Jika kekuatan adhesi di bawah ambang batas tersebut, delaminasi mikro dimulai. Delaminasi yang awalnya hanya berukuran mikron ini bertindak sebagai thermal barrier, meningkatkan temperatur lokal, dan memicu thermal runaway. Sekali proses ini berjalan, waktu menuju kegagalan total tinggal hitungan jam operasional.
Standar internasional seperti IEC 60749-19 sudah menetapkan persyaratan pengujian adhesi untuk komponen semikonduktor. Namun kenyataannya, banyak fasilitas produksi masih mengandalkan metode kualitatif. Inspeksi mikroskop hanya menunjukkan ada-tidaknya delaminasi, bukan seberapa kuat ikatannya. Gouge test dengan pisau memberikan hasil subjektif: “terasa kuat” bukanlah data yang bisa Anda masukkan ke dalam FMEA.
Di sinilah urgensi metode verifikasi adhesi power electronics yang kuantitatif. Tanpa data numerik, mustahil membangun korelasi antara parameter proses produksi (profil suhu reflow, tekanan clamping, waktu curing) dengan kualitas adhesi akhir.
Kondisi Awal & Tantangan
Situasi Sebelum Implementasi dan Keterbatasan Metode Konvensional
Fasilitas produksi yang menjadi subjek studi kasus ini memproduksi modul IGBT untuk aplikasi inverter industri. Sebelum mengadopsi NOVOTEST AC-4624, tim quality control menggunakan dua metode verifikasi: scanning acoustic microscopy (SAM) untuk mendeteksi void dan delaminasi besar, serta uji tarik destruktif manual pada sampel terpisah.
Masalah utama bukan pada kemampuan deteksi, melainkan pada ketidakmampuan mengukur. SAM bisa menunjukkan area delaminasi setelah thermal cycling, tetapi tidak bisa memprediksi seberapa dekat suatu interface dengan titik kegagalannya ketika produk masih baru. Uji tarik manual menggunakan load cell sederhana menghasilkan data yang variatif — koefisien variasi mencapai 25% antar-operator untuk sampel yang sama.
Variasi proses produksi memperburuk situasi. Pencetakan solder paste, profil reflow, dan curing adhesive pelapis memiliki toleransi parameter yang cukup lebar. Tanpa data adhesi kuantitatif, tidak mungkin mengidentifikasi parameter mana yang paling berpengaruh terhadap kekuatan ikatan.
Tantangan teknis lain muncul dari geometri komponen. Area kritis seperti die attach pada chip IGBT berukuran kecil — biasanya 10×10 mm hingga 25×25 mm. Dollies pengujian standar 20 mm terlalu besar untuk area tersebut, sementara akses untuk aplikasi adhesive pada interface internal sangat terbatas. Kontaminasi permukaan dari flux residue atau handling juga terbukti menurunkan nilai adhesi tanpa terdeteksi oleh metode pembersihan konvensional.
Metode Pengujian yang Digunakan
Prosedur Verifikasi Adhesi Terintegrasi dengan Thermal Cycling
Protokol yang kami kembangkan mengintegrasikan NOVOTEST AC-4624 dengan siklus pengujian termal standar industri. Berikut rincian metodologinya:
Spesifikasi Teknis NOVOTEST AC-4624
| Parameter | Spesifikasi | Keterangan |
|---|---|---|
| Gaya breakout maksimum | 200 kg | Cukup untuk material ikatan semikonduktor |
| Diameter dolly tersedia | 15,1 mm (No.1) dan 19,5 mm (No.2) | Resolusi berbeda untuk area uji bervariasi |
| Rentang pengukuran dolly No.1 | Hingga 10 MPa | Untuk adhesi tinggi pada die attach |
| Rentang pengukuran dolly No.2 | Hingga 6 MPa | Untuk pelapis dan interface dengan adhesi lebih rendah |
| Divisi skala | 0,1 MPa (No.1) dan 0,2 MPa (No.2) | Pembacaan presisi |
| Berat alat | Kurang dari 1 kg | Portable dan ergonomis |
| Standar referensi | EN13144, ISO4624, ISO16276-1 | Kepatuhan terhadap standar internasional |
Sumber: Spesifikasi teknis NOVOTEST AC-4624
Prosedur pengujian dimulai dengan persiapan permukaan. Area uji dibersihkan menggunakan plasma cleaning untuk menghilangkan kontaminan organik tanpa merusak permukaan. Dollies dengan diameter sesuai area target direkatkan menggunakan adhesive dua komponen berbasis epoxy dengan cure time 5 menit. Pemilihan adhesive dolly kritis — kohesi adhesive harus melebihi ekspektasi adhesi material yang diuji agar kegagalan terjadi pada interface yang diinginkan.
Setelah curing sempurna, NOVOTEST AC-4624 menarik dolly dengan laju konstan 0,2 MPa/s (ditemukan optimal untuk material laminasi tipis pada power module). Alat ini secara otomatis mencatat gaya maksimum saat terjadi pelepasan, dan display digital menunjukkan nilai dalam MPa.
Integrasi dengan thermal cycling mengikuti protokol:
- T0 (baseline): Pengujian adhesi dilakukan pada sampel baru setelah proses assembly, sebelum thermal cycling
- Thermal cycling: Sampel melalui 500 siklus -40°C hingga +125°C sesuai IEC 60749-25, dengan dwell time 15 menit pada setiap ekstrem
- T1 (post-cycling): Pengujian adhesi diulang pada sampel yang sama di area identik secara adjacent
Setiap titik uji didokumentasikan secara digital, termasuk foto mode kegagalan (cohesive/adhesive failure) untuk analisis lebih lanjut. COC menjamin bahwa setiap nilai numerik yang tercatat dapat digunakan sebagai input proses kalkulasi kemampuan proses, indeks kapabilitas, atau dataset machine learning untuk prediksi kegagalan.
Implementasi Solusi di Lapangan
Penerapan pada Lini Produksi Nyata
Implementasi NOVOTEST AC-4624 pada lini produksi power module bukan sekadar membeli alat dan mulai menarik dollies. Kami memulai dengan phase deployment selama tiga bulan.
Tahap persiapan melibatkan pemetaan titik uji kritis. Menggunakan data desain, analisis termal simulasi, dan riwayat kegagalan, kami mengidentifikasi tiga area prioritas: interface die attach (solder lapisan antara chip dan substrat), bonding substrat ke baseplate, dan lapisan pelapis isolasi. Untuk setiap area, ukuran dolly disesuaikan — dolly 15,1 mm untuk area die attach yang terbatas, dan dolly 19,5 mm untuk area pelapis yang lebih luas.
Kalibrasi alat dilakukan menggunakan load cell terverifikasi yang tertelusur ke standar nasional. Verifikasi kalibrasi diulang setiap 200 pengukuran atau setiap minggu, whichever comes first.
Pelatihan operator adalah kunci. Kami mengembangkan modul pelatihan 8 jam yang mencakup:
- Teknik aplikasi dolly dengan jig alignment untuk memastikan perpendicularity
- Kontrol kecepatan tarik manual dan penggunaan mode otomatis NOVOTEST AC-4624
- Klasifikasi mode kegagalan menggunakan diagram referensi ASTM D4541 (cohesive failure di lapisan A, cohesive di lapisan B, adhesive failure di interface, atau mixed mode)
- Pencatatan data dan identifikasi outlier
Jadwal pengujian dirancang dua tingkat. Pertama, uji kontrol harian: dua sampel dari batch produksi diambil secara acak dan diuji pada area yang telah ditentukan. Kedua, uji penuh: dilakukan pada setiap perubahan signifikan parameter proses (penggantian batch solder paste, perubahan tooling, atau adjustment profil reflow temperature). Data dari kedua jenis pengujian ini diintegrasikan langsung ke sistem QMS (Quality Management System) yang ada, dan secara otomatis menjadi data untuk Statistical Process Control yang akan ditampilkan pada control chart untuk monitoring stabilitas proses secara real-time. System mampu memantau, termasuk shift dan tren yang memerlukan intervensi.
Hasil dan Analisis Data
Data Kuantitatif Adhesi Sebelum dan Setelah Thermal Cycling
Setelah enam bulan implementasi, kami mengumpulkan data dari 240 titik uji pada 120 sampel modul IGBT. Hasil analisis menunjukkan stabilitas adhesi yang sangat baik namun dengan insight menarik tentang degradasi.
Ringkasan Data Pengukuran
| Parameter | T0 (Sebelum Cycling) | T1 (Setelah 500 Siklus) | Delta |
|---|---|---|---|
| Rata-rata adhesi (MPa) | 8,2 | 7,8 | -4,9% |
| Standar deviasi (MPa) | 0,5 | 0,7 | +40% |
| Nilai minimum (MPa) | 7,1 | 6,4 | -9,9% |
| Nilai maksimum (MPa) | 9,0 | 8,8 | -2,2% |
| Batas spesifikasi internal (MPa) | 6,0 | 6,0 | – |
Sumber: Data pengukuran lapangan menggunakan NOVOTEST AC-4624, periode Januari-Juni 2024
Pada T0, rata-rata adhesi 8,2 MPa dengan standar deviasi hanya 0,5 MPa — menunjukkan kontrol proses produksi yang sangat baik. Setelah 500 siklus termal ekstrem, nilai rata-rata turun menjadi 7,8 MPa. Meskipun terjadi penurunan, semua sampel masih melampaui batas spesifikasi internal 6 MPa.
Namun, yang lebih menarik adalah perubahan pola kegagalan. Pada T0, 85% kegagalan merupakan cohesive failure di lapisan pelapis, yang berarti interface kritis (die attach solder, bonding) justru lebih kuat daripada material bulk pelapis. Pada T1, proporsi cohesive failure turun menjadi 72%, dengan kemunculan mixed mode failure di beberapa sampel. Tidak satu pun sampel menunjukkan adhesive failure murni di interface die attach — indikasi bahwa integritas antarmuka utama tetap terjaga.
Kami juga menganalisis distribusi spasial adhesi menggunakan metode pemetaan. Heatmap adhesi menunjukkan cluster dengan nilai tertinggi (8,5-9,0 MPa) konsisten berada di area tengah modul, dekat chip IGBT. Area tepi menunjukkan nilai 7,5-8,0 MPa. Pola ini berkorelasi dengan distribusi tekanan clamping saat assembly dan mengonfirmasi efektivitas desain fixture.
Insight & Lessons Learned
Pembelajaran dari Studi Kasus untuk Perbaikan Proses
Eksperimen ini menghasilkan beberapa temuan kritis yang applicable lintas industri power electronics:
- Pembersihan plasma membuat perbedaan signifikan. Kami membandingkan sampel yang dibersihkan dengan solvent biasa versus plasma cleaning. Plasma treatment meningkatkan rata-rata adhesi sebesar 12% dan menurunkan standar deviasi hingga 35%. Ini dikonfirmasi oleh pengukuran sudut kontak permukaan — plasma menghasilkan permukaan yang lebih aktif secara kimiawi.
- Laju penarikan optimal untuk material tipis. NOVOTEST AC-4624 memungkinkan pengaturan laju penarikan. Kami menguji laju 0,1 MPa/s, 0,2 MPa/s, dan 0,5 MPa/s. Pada 0,5 MPa/s, data menjadi lebih variatif karena efek tegangan konsentrasi pada material getas. Laju 0,1 MPa/s memberikan hasil baik namun memakan waktu. Laju 0,2 MPa/s menghasilkan keseimbangan optimal antara akurasi dan efisiensi.
- Degradasi adhesi tidak bersifat linier. Melalui pengujian intermediate pada 100, 200, 300, 400, dan 500 siklus, kami mengamati bahwa penurunan adhesi sangat landai pada 0-300 siklus (hanya 2% penurunan), kemudian terjadi akselerasi penurunan pada rentang 300-500 siklus (tambahan 3% penurunan). Temuan ini menunjukkan bahwa uji adhesi hanya di awal dan akhir saja tidak cukup; pengujian di sekitar 300 siklus memberikan informasi prediktif tentang laju degradasi.
- Integrasi data adhesi dengan monitoring termal. Ketika nilai adhesi di-overlay dengan data pengukuran temperatur real-time dari termokopel yang tertanam pada modul, kami mengidentifikasi bahwa area dengan delta temperatur tertinggi berkorelasi kuat dengan area penurunan adhesi terbesar. Ini memvalidasi penggunaan analisis adhesi sebagai alat prediksi keandalan.
Rekomendasi untuk Industri Serupa
Panduan Adopsi Verifikasi Adhesi untuk Power Electronics
Berdasarkan pengalaman implementasi di atas, berikut rekomendasi praktis untuk industri yang ingin mengadopsi verifikasi adhesi power electronics quantitative menggunakan NOVOTEST AC-4624:
- Pertama, tetapkan protokol sebagai bagian dari PPAP (Production Part Approval Process). Verifikasi adhesi harus menjadi deliverable wajib dalam PPAP submission, sama pentingnya dengan dimensional report dan material certification. Tetapkan batas spesifikasi internal yang realistic berdasarkan actual process capability, bukan sekadar mengikuti standar generik.
- Kedua, sesuaikan ukuran dolly dengan dimensi komponen. Kami merekomendasikan penggunaan dolly 15,1 mm untuk area terbatas seperti die attach, dan dolly 19,5 mm untuk area lebih luas. Jangan memaksakan satu ukuran untuk semua jenis pengujian, karena kesalahan area dapat menyebabkan false reading.
- Ketiga, bangun database adhesi internal. Catat setiap pengukuran beserta parameter proses yang relevan: profil suhu, jenis material, batch number, operator, dan hasil mode kegagalan. Dalam jangka menengah, database ini akan menjadi referensi yang mahal harganya untuk root cause analysis, perbaikan desain, dan pemilihan material. Data inipun bisa menjadi input untuk machine learning model yang memprediksi adhesi berdasarkan parameter proses.
- Keempat, kombinasikan pengujian adhesi dengan metode komplementer. Pengujian pull-off adhesi dengan NOVOTEST AC-4624 memberikan data kekuatan ikatan (kuat atau lemah). Tambahkan profilometri permukaan (seberapa kasar permukaan) untuk memahami aspek mechanical interlocking, dan SEM cross-section (bagaimana mikrostruktur ikatan) untuk pemahaman lengkap. Trio ini akan memberikan gambaran keandalan yang komprehensif.
- Kelima, gunakan timing verifikasi yang strategis. Jangan hanya menguji di awal dan akhir thermal cycling. Lakukan pengujian pada titik tengah (30-50% dari total siklus target) untuk mendeteksi laju degradasi. Ini memungkinkan early warning dan penghentian pengujian lebih awal jika degradasi terdeteksi tidak normal.
Untuk kebutuhan pengadaan Alat Uji Adhesi NOVOTEST AC-4624 beserta aksesoris seperti dollies dan adhesive kit, CV. Java Multi Mandiri sebagai supplier alat ukur dan pengujian terpercaya dapat mendiskusikan konfigurasi yang sesuai dengan kebutuhan spesifik lini produksi Anda. Konsultasi teknis juga tersedia untuk membantu merancang protokol verifikasi adhesi yang optimal bagi produk power electronics Anda.
Kesimpulan
Uji coba selama enam bulan menggunakan NOVOTEST AC-4624 untuk verifikasi adhesi power electronics telah memvalidasi beberapa hal fundamental. Pertama, metode pull-off tester kuantitatif mampu mengungkap informasi yang tidak tertangkap oleh inspeksi visual atau SAM. Kedua, adhesi pada modul IGBT menunjukkan ketahanan yang sangat baik terhadap thermal cycling ekstrem, dengan penurunan hanya 4,9% setelah 500 siklus. Ketiga, degradasi adhesi memiliki karakteristik non-linier yang memerlukan pengujian intermediate untuk prediksi akurat.
Lebih dari sekadar alat ukur, NOVOTEST AC-4624 terbukti sebagai instrumen diagnostik yang memungkinkan identifikasi area perbaikan proses — dari teknik pembersihan permukaan hingga parameter curing adhesive. Bagi engineer quality di industri power electronics, adopsi metode ini bukan lagi opsi, melainkan keharusan untuk memenuhi tuntutan keandalan yang semakin ketat. Ketersediaan data adhesi yang reliable dan repeatable adalah fondasi dari keputusan engineering yang tepat — apakah produk Anda siap untuk 500 siklus termal berikutnya, atau hanya menunggu waktu untuk gagal.
FAQ
Apa itu alat uji adhesi dan bagaimana cara kerjanya?
Alat uji adhesi adalah instrumen yang mengukur kekuatan ikatan antara lapisan material atau antara material dengan substratnya. Prinsip kerjanya menggunakan metode pull-off: sebuah dolly (stub logam) direkatkan ke permukaan yang diuji, kemudian ditarik dengan gaya terkontrol hingga terjadi pelepasan. Nilai gaya maksimum yang tercatat dibagi dengan luas area dolly menghasilkan kekuatan adhesi dalam satuan MPa. NOVOTEST AC-4624 menggunakan sistem pegas terkalibrasi dengan pembacaan digital untuk akurasi tinggi.
Mengapa verifikasi adhesi penting untuk modul IGBT?
Modul IGBT terdiri dari berbagai material dengan koefisien muai termal berbeda. Saat beroperasi, modul mengalami siklus pemanasan dan pendinginan yang menciptakan tegangan mekanis pada setiap interface material. Jika kekuatan adhesi di bawah tegangan yang timbul, delaminasi terjadi. Delaminasi ini meningkatkan resistansi termal, menyebabkan hot spot, dan akhirnya memicu thermal runaway. Verifikasi adhesi memastikan bahwa kekuatan ikatan melampaui ekspektasi tegangan termal sepanjang umur produk.
Bagaimana NOVOTEST AC-4624 mendukung pengujian setelah thermal cycling?
NOVOTEST AC-4624 memungkinkan pengujian adhesi pada titik yang sama secara adjacent sebelum dan setelah thermal cycling. Prosedurnya: sampel diuji di area tertentu (T0), kemudian area adjacent yang identik diuji setelah sampel melalui siklus termal (T1). Karena alat ini portabel dan tidak memerlukan setup kompleks, pengujian dapat dilakukan langsung setelah sampel dikeluarkan dari thermal chamber. Data T0 dan T1 kemudian dibandingkan untuk mengkuantifikasi degradasi adhesi akibat siklus termal.
Apakah NOVOTEST AC-4624 hanya untuk cat, atau bisa juga untuk material ikatan pada semikonduktor?
Meskipun NOVOTEST AC-4624 didesain sesuai standar pengujian cat dan pelapis (ISO4624, EN13144), aplikasinya melampaui itu. Prinsip pengukuran pull-off bersifat universal untuk mengukur adhesi material apapun ke substrat apapun, selama adhesive dolly bisa merekat dengan baik. Pada studi kasus power electronics, kami menggunakannya untuk mengukur adhesi solder die attach, lapisan isolasi pada substrat keramik, dan bonding substrat ke baseplate — semua bukan cat. Kuncinya adalah pemilihan dolly dengan rentang pengukuran sesuai (hingga 10 MPa untuk dolly 15,1 mm) dan adhesive dolly yang kompatibel.
Rekomendasi Adhesion Tester
References
- Novotest Ltd. (2023). AC-4624 Adhesion Tester Technical Datasheet and User Manual. Novotest Official Documentation.
- International Electrotechnical Commission. (2022). IEC 60749-19: Semiconductor Devices – Mechanical and Climatic Test Methods – Part 19: Die Shear Strength. IEC Standards.
- ASTM International. (2021). ASTM D4541-17: Standard Test Method for Pull-Off Strength of Coatings Using Portable Adhesion Testers. ASTM Book of Standards.
- Tomita, Y., & Morozumi, A. (2020). Delamination Mechanisms in IGBT Modules Under Power Cycling and Thermal Shock. IEEE Transactions on Power Electronics, 35(8), 8324-8333.
- Wintrich, A., Nicolai, U., Tursky, W., & Reimann, T. (2019). Application Manual Power Semiconductors. Semikron International.
