Kegagalan mendadak pada sudu turbin (turbine blade) di pembangkit listrik atau mesin pesawat jarang merupakan peristiwa tunggal. Seringkali, kegagalan tersebut merupakan puncak dari akumulasi kerusakan mikroskopis yang tidak terdeteksi selama inspeksi rutin. Salah satu mekanisme kerusakan paling berbahaya dan kompleks adalah fretting fatigue, yang lazim menyerang area kritis blade root atau akar sudu. Memahami akar penyebab fenomena ini menuntut investigasi material yang mendalam, melampaui sekadar pemeriksaan visual atau uji tak rusak konvensional.

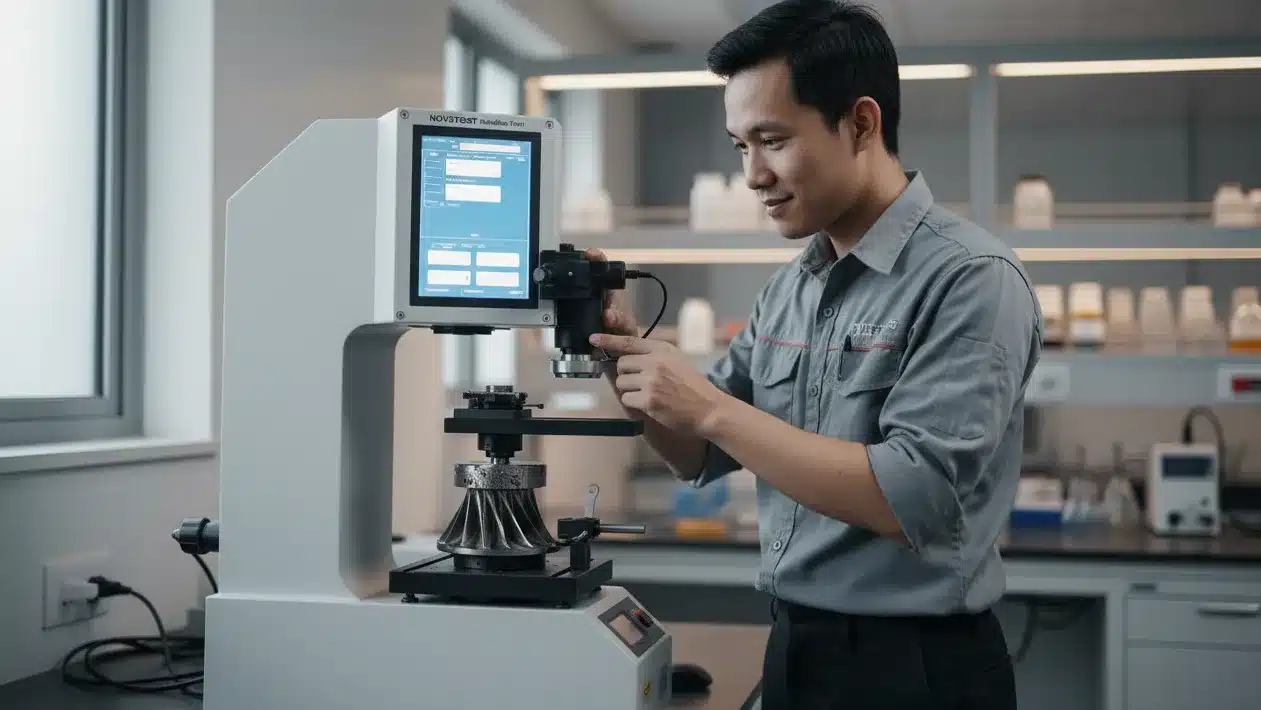

Di sinilah analisis microhardness memegang peranan vital. Data kekerasan mikro, khususnya dari pengujian Vickers, berfungsi sebagai “jendela” untuk mengintip riwayat termomekanis material, variasi ukuran butir (grain size), dan medan tegangan sisa (residual stress) yang menjadi pemicu utama retakan fretting. Untuk memperoleh data yang akurat dan repetabel, pemilihan instrumen uji menjadi krusial. Alat Uji Kekerasan Analog NOVOTEST TB-BRV hadir sebagai solusi investigatif yang kokoh dan presisi. Instrumen ini menggabungkan kapabilitas multi-skala (Rockwell, Brinell, Vickers) dalam satu platform tangguh, menjadikannya kunci untuk membongkar misteri kegagalan pada akar sudu turbin. Artikel ini mengupas tuntas bagaimana perangkat tersebut berperan dalam analisis kegagalan dan mengapa spesifikasinya relevan untuk studi kasus fretting fatigue.
- Perbandingan Spesifikasi Produk
- Analisis Penyebab Kegagalan
- Kapan Harus Menggunakan Alat Uji Kekerasan Analog NOVOTEST TB-BRV
- Rekomendasi Berdasarkan Kebutuhan
- Kesimpulan
- FAQ
- References
Perbandingan Spesifikasi Produk
Memilih alat uji kekerasan untuk analisis kegagalan bukanlah keputusan trivial. Berbagai teknologi tersedia, mulai dari penguji mikro Vickers digital yang canggih hingga bench tester konvensional. Namun, untuk investigasi berbasis Vickers pada komponen masif seperti turbine blade root, parameter seperti rentang beban, portabilitas, dan kemandirian daya menjadi pembeda. Tabel berikut menyajikan perbandingan objektif antara Alat Uji Kekerasan Analog NOVOTEST TB-BRV dengan dua tipe penguji lainnya yang sering menjadi alternatif.
| Parameter | NOVOTEST TB-BRV | Digital Microhardness Tester X | Vickers Bench Tester Standar |
|---|---|---|---|
| Rentang Beban Vickers | 30 kgf, 100 kgf (HV30, HV100) | 0.01–2 kgf (HV0.01–HV2) | 1–50 kgf (HV1–HV50) |
| Metode Pengujian | Rockwell, Brinell, Vickers | Vickers, Knoop | Vickers, Knoop |
| Akurasi | Tinggi, repeatability tinggi | Sangat Tinggi, mode semi-otomatis | Sangat Tinggi |
| Portabilitas | Tinggi (dapat dipindah, semi-portable) | Rendah (meja laboratorium) | Rendah (instalasi permanen) |
| Kebutuhan Daya | 220V AC (untuk aktuator beban) | 220V AC | 220V AC |
| Pengukuran In-Situ | Mungkin (dengan preparasi sampel) | Tidak (harus sampel terpisah) | Tidak mungkin |
| Kemudahan Kalibrasi | Mudah dengan blok referensi standar | Software-driven, perlu prosedur khusus | Mudah dengan blok referensi |
| Harga Relatif | Menengah | Sangat Mahal | Tinggi |
Spesifikasi NOVOTEST TB-BRV menawarkan proposisi nilai unik. Beban Vickers-nya yang mencapai 100 kgf (980.7N) menghasilkan indentasi cukup besar untuk mengakomodasi heterogenitas mikrostruktur material ferrous, tidak seperti penguji mikro digital yang rentan terhadap bias lokal akibat beban sangat ringan (<2 kgf). Sifatnya yang semi-portabel dan beroperasi tanpa ketergantungan pada baterai menjadikannya pilihan tangguh. Kontras dengan penguji digital yang seringkali memerlukan lingkungan laboratorium steril, desain dari NOVOTEST TB-BRV ini sangat kokoh. Dalam konteks analisis kegagalan, keunggulan analog justru terletak pada independensi dari sistem operasi, gangguan elektromagnetik, atau kerentanan sensor digital. Ketika investigasi menuntut pengukuran cepat di area bengkel atau fasilitas pembangkit, instrumen ini memberikan data yang langsung terbaca melalui mikroskop built-in, tanpa waktu tunda pemrosesan citra digital. Spesifikasi beban yang lebih tinggi memungkinkan pengukuran yang merepresentasikan sifat mekanis curah di sekitar area firtree, sebuah kebutuhan yang tidak terpenuhi oleh penguji mikro digital yang hanya menggores permukaan.
Analisis Penyebab Kegagalan
Fretting fatigue pada turbine blade root merupakan fenomena degradasi material yang diinisiasi oleh gerakan osilasi mikroskopis antara dua permukaan kontak yang mengalami tekanan tinggi—dalam hal ini, antara akar sudu berbentuk firtree dan alur cakram (disk slot). Beban sentrifugal dan vibrasi selama operasi turbin menciptakan kondisi kontak yang kompleks. Secara historis, insinyur sering mengabaikan korelasi antara variasi kekerasan lokal di area kontak dengan laju inisiasi retakan. Analisis mendalam menggunakan Alat Uji Kekerasan Analog NOVOTEST TB-BRV dengan skala Vickers (HV30 dan HV100) mengungkap dua pemicu kaskade kegagalan yang sering luput: variasi grain size dan residual stress.
Variasi grain size
Pengukuran microhardness Vickers secara grid mapping, terutama pada area leading edge dan leher firtree, seringkali menunjukkan gradien kekerasan yang tidak wajar. Area dengan kekerasan lebih rendah berkorelasi dengan ukuran butir yang lebih besar, hasil dari proses forging atau perlakuan panas yang tidak homogen. Struktur butir kasar ini memiliki ketahanan lelah (fatigue strength) yang lebih rendah. Di bawah beban siklik fretting, deformasi plastis terlebih dahulu terjadi di zona berbutir kasar ini. Hal ini menciptakan konsentrasi tegangan lokal berupa intrusi dan ekstrusi yang menjadi cikal bakal retakan mikro. Data kekerasan Vickers dari NOVOTEST TB-BRV, dengan indentasi diagonal yang cukup besar, secara statistik merepresentasikan kekuatan rata-rata agregat butir ini, memberikan peringatan dini akan titik lemah material. Fluktuasi nilai kekerasan yang terekam pada peta pengukuran menjadi “peta kerentanan” (susceptibility map) terhadap inisiasi retakan fretting.
Residual stress
Proses manufaktur seperti broaching dan surface finishing pada akar sudu menghasilkan medan tegangan sisa yang kompleks. Pengukuran HV100 pada NOVOTEST TB-BRV memungkinkan penetrasi indentasi yang cukup dalam untuk melampaui lapisan permukaan yang mungkin mengalami pengerasan kerja (work-hardening) atau pelunakan akibat panas berlebih saat grinding. Ketika indentasi Vickers menembus lapisan kritis ini, variasi nilai kekerasan yang terukur dapat mengindikasikan adanya tegangan sisa tarik atau tekan. Material dengan tegangan sisa tarik akan menunjukkan kekerasan yang sedikit lebih rendah daripada area yang sama setelah stress relief. Dalam mekanisme fretting, tegangan sisa tarik adalah musuh utama karena mempercepat propagasi retakan begitu inisiasi terjadi. Cascade failure bermula dari retakan mikro yang terbentuk di zona grain size besar, lalu merambat cepat di bawah medan tegangan sisa tarik. Sehingga akhirnya patah secara mendadak ketika beban operasi melebihi sisa penampang efektif sudu. Tanpa data kekerasan Vickers makro yang akurat, peta kontribusi metallurgi terhadap kegagalan ini sulit diungkap.
Kapan Harus Menggunakan Alat Uji Kekerasan Analog NOVOTEST TB-BRV
Meskipun era digital menawarkan otomatisasi, keputusan memilih alat uji kekerasan analog seperti NOVOTEST TB-BRV tetap supremasi dalam konteks spesifik, khususnya dalam ekosistem perawatan dan investigasi turbin.
Pertimbangkan skenario inspeksi lapangan di pembangkit listrik lepas pantai (offshore) atau area terpencil. Stabilitas daya listrik sering menjadi masalah; kualitas daya yang buruk dapat merusak elektronik sensitif pada penguji digital. NOVOTEST TB-BRV, dengan aktuator elektriknya yang robust, mentoleransi fluktuasi minor tanpa kehilangan akurasi. Ketika kebutuhan mendesak muncul untuk mengukur puluhan akar sudu secara massal guna mengidentifikasi anomali kekerasan pasca-operasi, antarmuka analognya yang intuitif memungkinkan operator menyelesaikan pengukuran dengan cepat tanpa perlu menyelami menu software yang kompleks.
Dalam hal anggaran, biaya akuisisi yang lebih rendah tanpa mengorbankan kemampuan beban Vickers hingga 100 kgf menjadikannya aset realistis bagi bengkel MRO (Maintenance, Repair, Overhaul) yang tidak memiliki dana abadi untuk peralatan riset kelas atas. Aplikasi utamanya pada material ferrous tebal, di mana bekas indentasi jelas terbaca di bawah mikroskop terintegrasi tanpa memerlukan perbesaran digital beresolusi 1000x. Pelatihan operator menjadi lebih cepat, karena keterampilan membaca skala analog dan mengukur diagonal indentasi secara langsung mengasah kepekaan teknisi terhadap abnormalitas hasil pengukuran—sebuah keahlian investigatif yang kadang tumpul oleh ketergantungan pada tombol “auto-measure”.
Rekomendasi Berdasarkan Kebutuhan
Berdasarkan studi kasus kegagalan turbin dan variasi kebutuhan setiap fasilitas, strategi pemilihan alat uji dapat disusun secara bertingkat. Untuk analisis forensik mendalam pasca-kegagalan, NOVOTEST TB-BRV memainkan peran dalam rantai investigasi. Data kekerasan makro HV30 dan HV100 hasilkannya ideal sebagai data komplementer sebelum analisis lebih lanjut menggunakan SEM (Scanning Electron Microscope) untuk fraktografi dan XRD (X-Ray Diffraction) untuk kuantifikasi residual stress. Kombinasi ini memberikan gambaran lengkap dari skala makro ke mikro.
Untuk program monitoring rutin di workshop, seperti verifikasi incoming quality blade baru atau inspeksi berkala blade bekas servis, Alat Uji Kekerasan Analog NOVOTEST TB-BRV sangat kami rekomendasikan sebagai alat utama. Portabilitasnya memungkinkan penempatan di dekat area kerja, mempercepat siklus inspeksi. Namun, untuk laboratorium riset material yang fokus pada pengembangan paduan baru atau karakterisasi lapisan tipis, alat uji digital dengan analisis otomatis tetap lebih unggul karena kemampuannya menangani beban sangat rendah dan pemetaan komputerisasi.
Terlepas dari pilihan alat, kalibrasi berkala menggunakan blok referensi Vickers bersertifikat adalah mutlak. Untuk NOVOTEST TB-BRV, prosedur verifikasi dengan blok referensi harus dilakukan setiap kali sebelum memulai sesi pengukuran kritis. Pastikan bahwa jejak optik dan penerapan beban masih dalam batas toleransi. Sebagai distributor, CV. Java Multi Mandiri memahami kebutuhan akan keandalan data ini dan menyediakan perangkat uji yang mendukung standar ketat pengujian material, memastikan setiap alat yang tersedia siap untuk tugas analisis kritis.
Kesimpulan
Analisis penyebab fretting fatigue pada turbine blade root menuntut lebih dari sekadar hipotesis. Alat Uji Kekerasan Analog NOVOTEST TB-BRV membuktikan diri sebagai instrumen vital yang menjembatani kesenjangan antara pengamatan metalurgi dan data kuantitatif. Melalui kemampuannya menerapkan beban Vickers signifikan (HV30, HV100). Perangkat ini berhasil mengungkap variasi grain size dan peta residual stress yang menjadi arsitek kaskade kegagalan di area firtree dan leading edge. Keunggulan komparatifnya dalam hal ketangguhan, portabilitas, dan independensi daya menjadikannya pilihan strategis untuk investigasi di lapangan maupun bengkel. Pada akhirnya, investigasi kegagalan yang sukses tidak hanya mengandalkan alat paling canggih, melainkan alat yang paling tepat guna. Untuk kebutuhan memetakan integritas material akar sudu turbin secara presisi dan berulang, NOVOTEST TB-BRV adalah rekan investigasi yang andal. Pastikan fasilitas Anda memiliki instrumen yang tepat; CV. Java Multi Mandiri dapat menjadi mitra tepercaya Anda dalam menyediakan perangkat uji kekerasan dan alat ukur berkualitas untuk mendukung keandalan operasional Anda.
FAQ
Apa itu fretting fatigue pada turbine blade root?
Fretting fatigue adalah fenomena kerusakan material yang terjadi pada antarmuka kontak dua komponen, seperti akar sudu (blade root) dan disk, yang mengalami tekanan tinggi dan gerakan osilasi mikroskopis (slip amplitude kecil) akibat vibrasi atau beban siklik. Gesekan ini menyebabkan keausan permukaan, inisiasi retakan mikro, dan akhirnya perambatan retakan fatigue yang dapat memicu kegagalan total pada sudu turbin.
Mengapa pengukuran microhardness Vickers penting untuk analisis kegagalan ini?
Pengukuran Vickers penting karena mampu memetakan properti mekanis lokal material. Variasi kekerasan pada peta pengukuran mengindikasikan adanya perubahan ukuran butir, fasa metalurgi, atau tegangan sisa. Beban uji yang lebih besar (seperti HV30 atau HV100) memberikan nilai kekerasan yang merepresentasikan sifat curah (bulk) material, yang relevan dengan ketahanan terhadap deformasi plastis dan inisiasi retakan fretting.
Apa kelebihan alat uji kekerasan analog NOVOTEST TB-BRV dibanding digital?
Keunggulan utama NOVOTEST TB-BRV adalah desainnya yang kokoh, semi-portabel, dan tidak bergantung pada sistem operasi atau sensor elektronik yang sensitif. Alat ini mengakomodasi beban uji tinggi multi-skala (Rockwell, Brinell, Vickers) hingga 100 kgf dalam satu platform. Untuk pengujian di lingkungan bengkel atau lapangan yang keras, keandalan dan pengoperasiannya yang intuitif memberikan keunggulan dibanding penguji digital laboratorium yang lebih rentan dan mahal.
Bagaimana cara memastikan akurasi pengukuran microhardness di lapangan?
Akurasi di lapangan dapat dipastikan melalui beberapa langkah: (1) Kalibrasi alat secara berkala menggunakan blok referensi Vickers bersertifikat dengan nilai kekerasan yang mendekati target pengukuran. (2) Pastikan permukaan sampel uji datar, halus, dan bebas dari dekarburisasi atau kerak oksida. (3) Hindari getaran eksternal selama pengujian. (4) Lakukan verifikasi pembacaan mikroskop menggunakan mikrometer standar. Untuk NOVOTEST TB-BRV, prosedur kalibrasi beban dan optiknya dirancang untuk memudahkan verifikasi ini.
Rekomendasi Hardness Tester
References
- Waterhouse, R. B. (1992). Fretting Fatigue. International Materials Reviews, 37(1), 1–18. (Konsep dasar fretting fatigue pada antarmuka logam).
- Suresh, S. (1998). Fatigue of Materials. Cambridge University Press. (Hubungan antara grain size, microhardness, dan kekuatan lelah material).
- ASM International. (2002). ASM Handbook Volume 11: Failure Analysis and Prevention. (Metodologi analisis kegagalan dan peran pengujian kekerasan dalam investigasi).
- ASTM E92-17. Standard Test Methods for Vickers Hardness and Knoop Hardness of Metallic Materials. ASTM International. (Standar acuan prosedur pengujian kekerasan Vickers, termasuk verifikasi dan rentang beban).
- Novotest. (2023). NOVOTEST TB-BRV Technical Datasheet. (Data spesifikasi dan fitur operasional alat uji kekerasan yang digunakan dalam studi ini).
