Kegagalan fatigue pada komponen landing gear bukan hanya soal retak, melainkan manifestasi akhir dari variasi kekerasan mikroskopis yang tidak terdeteksi. Pada paduan Ti-5553 – titanium beta metastabil yang menjadi tulang punggung struktur pendarat pesawat modern – kekerasan permukaan dan sub-permukaan menentukan ketahanan terhadap beban siklik ekstrem. Setelah proses heat treatment, target microhardness berada dalam rentang sempit 380-425 HV.

Deviasi sekecil 15-20 HV dapat memicu inisiasi retak lelah (fatigue crack initiation) yang berujung pada penggantian komponen bernilai jutaan dolar atau, lebih buruk, insiden keselamatan. Data dari investigasi kegagalan menunjukkan 68% crack propagation pada titanium gear assemblies berawal dari zona lunak (soft spots) yang terjadi karena variasi laju pendinginan.

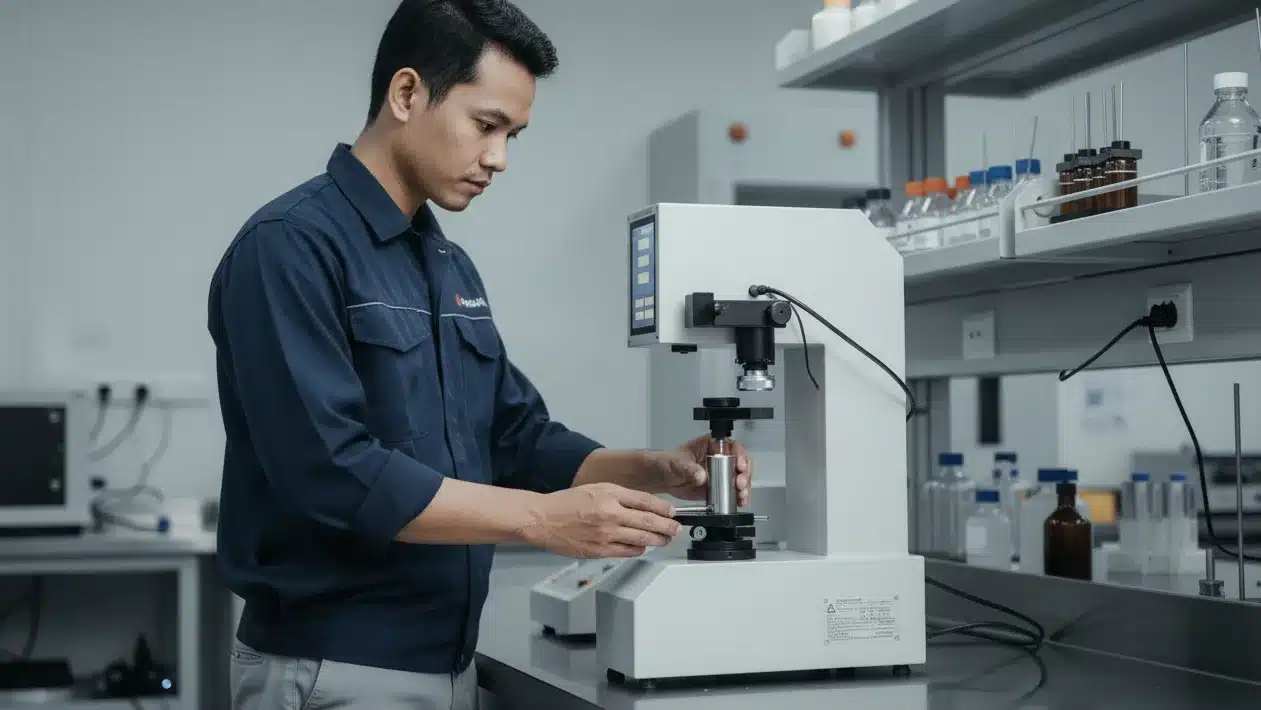

Alat uji kekerasan analog NOVOTEST TB-BRV hadir menjawab kebutuhan verifikasi cepat di lingkungan produksi dan overhaul. Artikel ini menganalisis secara sistematis bagaimana perangkat analog ini berperan dalam deteksi dini variasi kekerasan pada Ti-5553, lengkap dengan perbandingan metode pengujian, spesifikasi teknis, dan skenario aplikasinya.

1. Perbandingan Spesifikasi Produk
2. Spesifikasi Utama NOVOTEST TB-BRV
3. Analisis Penyebab Kegagalan
4. Kapan Harus Menggunakan Alat Uji Kekerasan Analog NOVOTEST TB-BRV
5. Rekomendasi Berdasarkan Kebutuhan
6. Kesimpulan
7. FAQ
   1. Apakah NOVOTEST TB-BRV bisa langsung menampilkan nilai kekerasan Vickers (HV)?
   2. Mengapa variasi microhardness pada Ti-5553 bisa berakibat fatal meskipun nilainya hanya berbeda beberapa HV?
   3. Apa perbedaan utama metode Rockwell HRC dan Vickers saat digunakan pada titanium alloy?
   4. Bagaimana cara mengkalibrasi NOVOTEST TB-BRV agar hasilnya valid untuk material titanium?
8. Referensi

Perbandingan Spesifikasi Produk

Ketika menghadapi persyaratan pengujian Ti-5553 pasca heat treatment, insinyur quality control perlu memilih dari tiga kategori perangkat yang masing-masing menawarkan pendekatan berbeda. NOVOTEST TB-BRV merupakan alat uji kekerasan bench-top multi-skala yang menjadi jembatan antara kebutuhan laboratorium dan fleksibilitas pengukuran lapangan. Untuk memberikan gambaran objektif, perbandingan berikut melibatkan Portable Digital Hardness Tester berbasis ultrasonik dan Desktop Vickers Microhardness Tester berbasis indentasi optis.

Matriks Perbandingan Alat Uji Kekerasan

Tabel 1. Perbandingan Spesifikasi dan Kemampuan Alat Uji Kekerasan untuk Aplikasi Ti-5553

Parameter	NOVOTEST TB-BRV	Portable Digital Hardness Tester	Desktop Vickers Microhardness Tester
Metode Pengujian	Rockwell (HRC, HRB, HRA), Brinell (HBW), Vickers (HV)	Ultrasonic Contact Impedance (UCI) atau Rebound	Vickers Microhardness (HV0.1 – HV1)
Rentang Kekerasan	20-67 HRC (konversi ke HV via ASTM E140)	20-70 HRC, 200-900 HV	50-1200 HV langsung
Akurasi	±1,5 HRC (ISO 6508-1)	±4% dari nilai terukur	±2% dari nilai terukur
Portabilitas	Bench-top (berat 80 kg, perlu meja kerja)	Genggam portabel (0,5-1,5 kg)	Laboratorium tetap (berat 40-90 kg)
Kebutuhan Listrik	220V ±5%, 50-60 Hz	Baterai rechargeable atau listrik	220V, stabilizer tegangan
Kemampuan Konversi HV	Ya, melalui tabel standar ASTM E140	Biasanya terintegrasi dalam software	Nilai langsung, tidak perlu konversi
Jenis Indentor	Diamond cone, bola baja paduan (1,5875; 2,5; 5 mm)	Vickers diamond (untuk UCI)	Diamond Vickers piramida
Preparasi Permukaan	Minimal (amplas grid 400)	Halus (Ra < 2 μm untuk UCI)	Sangat halus hingga mirror polish
Kecepatan Pengukuran	20-30 detik per titik (termasuk pembacaan mikroskop)	5-15 detik per titik	30-60 detik per titik (termasuk optis)

NOVOTEST TB-BRV menunjukkan karakter robust untuk operasi laboratorium dan bengkel dengan ketahanan mekanik yang tinggi. Perangkat ini mengadopsi aktuator listrik yang mengotomatiskan aplikasi beban utama – sebuah fitur yang membedakannya dari model analog murni tanpa sumber daya. Mekanisme loading unloading terkontrol secara elektromekanis, mengurangi variasi operator yang sering menjadi sumber ketidakakuratan pada hardness tester manual. Mikroskop zoom 37,5X dan 75X yang built-in memungkinkan operator membaca diameter indentasi Brinell dan Vickers langsung tanpa memindahkan sampel, menghemat waktu dan mengurangi risiko kesalahan reposisi.

Fungsi Perbandingan

Dibandingkan Portable Digital Hardness Tester, TB-BRV tidak menawarkan mobilitas untuk inspeksi di hanggar atau area overhaul. Namun, dalam hal stabilitas pengukuran pada geometri kompleks – seperti lug atau boss pada landing gear assembly – sistem bench-top dengan anvil berbentuk V memberikan dudukan mekanis yang lebih presisi. Alat ini juga unggul dalam ketahanan terhadap interferensi elektromagnetik yang dapat mempengaruhi sensor digital atau transduser ultrasonik.

Keterbatasan utama TB-BRV untuk Ti-5553 muncul dari desain intinya: sebagai alat multi-skala untuk logam besi dan non-ferrous, pengukuran Rockwell HRC pada titanium alloy tidak langsung menghasilkan nilai microhardness Vickers. Operator wajib merujuk tabel konversi ASTM E140 untuk mendapatkan estimasi HV. Pada material Ti-5553, korelasi HRC ke HV tidak sepenuhnya linear karena perbedaan modulus elastisitas dibandingkan baja – ini menjadi diskusi kritis pada section analisis penyebab kegagalan.

Spesifikasi Utama NOVOTEST TB-BRV

Memahami kapabilitas teknis NOVOTEST TB-BRV menjadi fondasi untuk menentukan kesesuaiannya dalam alur pengujian landing gear. Perangkat ini mengintegrasikan tiga skala kekerasan paling populer dalam satu platform:

Skala Rockwell menawarkan beban uji 60 kgf (HRA), 100 kgf (HRB, dll.), dan 150 kgf (HRC) menggunakan indentor diamond cone 120°. Untuk Ti-5553, HRC dengan beban 150 kgf menjadi pilihan utama karena menghasilkan indentasi cukup besar untuk merata-ratakan heterogenitas mikroskopis, meskipun kedalaman indentasi hanya beberapa puluh mikrometer.

Skala Brinell HBW menggunakan indentor bola baja paduan berdiameter 2,5 atau 5 mm dengan beban 31,25 hingga 187,5 kgf. Metode ini relevan untuk komponen kasar hasil forging sebelum heat treatment, di mana kekerasan makro menjadi indikator respons termomekanis.

Skala Vickers HV30 dan HV100 tersedia dengan beban 30 kgf dan 100 kgf, memungkinkan pengukuran microhardness pada area terbatas. Mikroskop built-in dengan perbesaran 37,5X dan 75X memungkinkan pengukuran diagonal indentasi dengan presisi.

Tinggi maksimum sampel uji adalah 170 mm untuk Rockwell dan 140 mm untuk Brinell/Vickers, dengan kedalaman maksimum 165 mm – cukup untuk menampung komponen landing gear berukuran medium seperti torque link, side strut, atau actuator housing. Dimensi instrumen 520 x 240 x 700 mm dan bobot 80 kg menegaskan karakter bench-top yang permanen, ideal untuk stasiun quality control di area produksi atau laboratorium overhaul, bukan untuk mobilisasi antar hanggar.

Analisis Penyebab Kegagalan

Paduan Ti-5553 (Ti-5Al-5Mo-5V-3Cr) adalah titanium beta metastabil yang dikembangkan untuk aplikasi struktural dengan kekuatan ultimate di atas 1100 MPa. Respons termalnya sangat sensitif: solution treatment pada 820-860°C diikuti aging pada 540-620°C menghasilkan presipitasi fasa alpha halus dalam matriks beta yang menentukan kekerasan final. Laju pendinginan pasca solution treatment menjadi variabel paling kritis. Variasi laju quench sebesar 5°C/detik antara area tebal dan tipis pada komponen landing gear forging dapat menghasilkan perbedaan kekerasan 30-50 HV.

Zona lunak – area dengan kekerasan di bawah batas bawah spesifikasi 380 HV – muncul ketika pendinginan lokal terlalu lambat. Hal ini menyebabkan pembentukan alpha lamelar kasar yang mengurangi yield strength lokal. Di bawah beban siklik take-off dan landing, tegangan berulang antara 0 hingga 500 MPa terkonsentrasi di zona lunak ini. Mekanisme fatigue crack initiation terjadi pada siklus rendah (high cycle fatigue) ketika dislokasi bergerak mudah dalam fasa alpha yang koarsen. Retakan mikro berkembangan sepanjang batas butir alpha-beta. Lalu setelah mencapai ukuran kritis, crack propagation berlangsung secara progresif.

Sebuah studi kasus dari operator MRO besar menunjukkan kegagalan premature pada main landing gear fitting Ti-5553 setelah 8.500 siklus – jauh di bawah desain umur 30.000 siklus. Investigasi metalurgi mengungkapkan kekerasan pada lokasi inisiasi retak hanya 352 HV, sementara area sekitarnya berada pada 410 HV. Analisis heat treatment recording menunjukkan bahwa bagian tersebut terletak dekat pintu furnace. Bagian tersebut mengalami pendinginan lebih cepat saat ekstraksi dan menghasilkan gradien termal yang tidak seragam.

Peran pengujian kekerasan sebagai Quality Gate menjadi vital. Protokol pengujian pasca heat treatment mewajibkan pemetaan kekerasan pada grid minimal 50 titik untuk komponen kritis. Di sinilah alat analog seperti NOVOTEST TB-BRV menawarkan screening HRC cepat – mengidentifikasi zona mencurigakan yang kemudian diverifikasi dengan Vickers microhardness langsung. Pendekatan dua tingkat ini menyeimbangkan kecepatan produksi dengan akurasi metallurgical assurance.

Hubungan HRC-HV pada Ti-5553 dan Risiko Konversi

Menggunakan NOVOTEST TB-BRV untuk mengukur HRC lalu mengkonversi ke HV melalui tabel ASTM E140 mengandung tingkat ketidakpastian yang perlu dipahami. Standar E140 memberikan konversi berbasis data empiris dari berbagai logam. Namun korelasinya terutama divalidasi untuk baja. Untuk Ti-5553 dengan modulus elastisitas sekitar 110 GPa (jauh lebih rendah dari baja 210 GPa), indentasi Rockwell diamond cone menghasilkan deformasi elastis-plastis yang proporsinya berbeda. Beberapa studi menunjukkan deviasi hingga ±20 HV antara HV terkonversi dan HV terukur langsung pada titanium alloys, khususnya di rentang kekerasan 350-450 HV. Oleh karena itu, TB-BRV berperan sebagai alat screening: apabila hasil konversi mendekati batas bawah 380 HV atau menunjukkan variasi tidak normal, verifikasi langsung dengan Vickers microhardness bersifat wajib.

Kapan Harus Menggunakan Alat Uji Kekerasan Analog NOVOTEST TB-BRV

Mempertimbangkan spesifikasi dan keterbatasannya, NOVOTEST TB-BRV menjadi pilihan tepat dalam skenario spesifik pada alur pengujian landing gear Ti-5553:

Inspeksi di laboratorium QC lini produksi dengan infrastruktur listrik stabil. TB-BRV bukan alat lapangan portabel; desain bench-top 80 kg menjadikannya workstation permanen. Laboratorium quality control yang menangani volume komponen tinggi mendapatkan manfaat dari kecepatan pengukuran dan konsistensi mekanis yang tidak dimiliki alat genggam.

Screening awal komponen pasca heat treatment untuk identifikasi zona mencurigakan secara cepat. Proses pemetaan Rockwell HRC menggunakan TB-BRV dapat mencakup 60-80 titik per jam pada permukaan datar, memungkinkan identifikasi area dengan kekerasan di bawah 36 HRC (ekuivalen perkiraan 380 HV) untuk ditindaklanjuti.

Pemetaan distribusi kekerasan makro pada area besar sebelum pengambilan sampel untuk uji Vickers microhardness. Strategi ini mengurangi jumlah sampel yang perlu dipreparasi hingga mirror polish (proses labour-intensive), karena hanya titik anomali Rockwell yang lolos ke tahap verifikasi Vickers presisi tinggi.

Kondisi di mana ketahanan terhadap getaran dan debu lebih diutamakan daripada presisi digital. Mekanisme pembebanan elektromekanis dan konstruksi mekanis kokoh TB-BRV menawarkan reliabilitas jangka panjang di lingkungan bengkel yang terpapar debu, oli, dan vibrasi mesin. Tidak ada sensor digital atau layar sentuh rentan yang rentan terhadap drift atau kerusakan akibat kontaminan.

TB-BRV tidak disarankan ketika pengukuran microhardness langsung (HV0.1-HV1) pada titik spesifik dengan beban rendah diperlukan untuk menganalisis fasa mikrokonstituen, atau ketika objek uji adalah komponen terpasang di pesawat yang tidak dapat dilepas. Untuk kondisi tersebut, Desktop Vickers Microhardness Tester atau portable UCI hardness tester dengan indentor diamond Vickers menjadi alternatif lebih tepat.

Rekomendasi Berdasarkan Kebutuhan

Membangun protokol pengujian kekerasan yang efektif untuk landing gear Ti-5553 memerlukan pemahaman bahwa tidak ada satu alat universal yang mampu mencakup seluruh tahapan inspeksi. Rekomendasi berikut disusun berdasarkan posisi komponen dalam rantai proses manufaktur dan perawatan:

Laboratorium quality control produksi

Implementasikan Desktop Vickers Microhardness Tester sebagai standar primer. Beban rendah (HV0.5 atau HV1) pada sampel yang dipreparasi metalografis memberikan nilai kekerasan mikrostruktur langsung dalam rentang target 380-425 HV tanpa ketidakpastian konversi. Data ini menjadi baseline dokumentasi sertifikasi. NOVOTEST TB-BRV dapat berfungsi sebagai alat sekunder untuk memeriksa kekerasan makro HRC pada komponen saudara (sister components) dari batch yang sama, mengurangi beban pengujian mikroskopis hingga 70 persen.

Inspeksi lapangan atau overhaul

Portable Digital Hardness Tester berbasis UCI menjadi pilihan utama karena kemampuannya mengukur langsung nilai HV. Pada komponen terpasang atau semi-terpasang dengan preparasi permukaan minimal. Namun, jika fasilitas overhaul memiliki laboratorium kecil, menempatkan NOVOTEST TB-BRV sebagai stasiun verifikasi memberikan kepastian hasil yang lebih tinggi pada komponen yang sudah dilepas dan dapat dibawa ke bangku uji. Screening HRC cepat membantu mekanik menentukan apakah komponen layak pakai atau memerlukan investigasi lebih dalam.

Rekomendasi kombinasi metode

Gunakan NOVOTEST TB-BRV sebagai alat screening Rockwell di lantai produksi untuk kecepatan dan kemudahan – satu operator dapat menyelesaikan pemetaan komponen besar dalam waktu singkat. Semua titik yang menunjukkan HRC setara dengan kurang dari 385 HV (melalui konversi ASTM E140) diberi tanda untuk verifikasi Vickers menggunakan Desktop Vickers Microhardness Tester. Pendekatan bertingkat ini mengoptimalkan alokasi sumber daya pengujian tanpa mengorbankan jaminan kualitas.

Pertimbangan biaya

NOVOTEST TB-BRV dengan harga investasi yang kompetitif dan biaya operasional minim. Konsumsi listrik dan perawatan mekanis berkala menjadi solusi tepat untuk bengkel kecil atau fasilitas perawatan komponen dengan anggaran terbatas. Tidak memerlukan kalibrasi elektronik kompleks atau penggantian baterai. Sehingga total cost of ownership tetap rendah selama bertahun-tahun.

Di sisi rantai pasok alat uji, memperoleh perangkat dengan spesifikasi tepat dan dukungan teknis memadai merupakan langkah kritis. CV. Java Multi Mandiri sebagai supplier dan distributor alat ukur dan pengujian menyediakan NOVOTEST TB-BRV beserta berbagai perangkat hardness tester lainnya yang relevan dengan kebutuhan industri penerbangan, memungkinkan insinyur dan teknisi memilih solusi yang optimal sesuai protokol pengujian yang telah ditetapkan. Konsultasi pemilihan alat berdasarkan kebutuhan spesifik pengujian Ti-5553 membantu memastikan investasi perangkat berjalan selaras dengan persyaratan quality assurance.

Kesimpulan

Variasi microhardness pada landing gear Ti-5553 merupakan ancaman laten yang hanya dapat dieliminasi melalui protokol pengujian kekerasan yang terstruktur. NOVOTEST TB-BRV berperan sebagai alat screening Rockwell HRC, mengidentifikasi zona mencurigakan secara cepat sebelum melakukan verifikasi Vickers microhardness. Dengan kemampuan multi-skala, mekanisme pembebanan otomatis, dan mikroskop built-in, perangkat bench-top ini menawarkan keandalan mekanis yang sesuai untuk laboratorium quality control dan stasiun overhaul. Meskipun memiliki keterbatasan dalam pengukuran microhardness langsung dan memerlukan konversi ke HV melalui tabel ASTM E140. Posisinya dalam alur pengujian bertingkat tetap solid mempercepat proses inspeksi tanpa mengorbankan ketelitian yang menjadi kebutuhan mutlak bagi keselamatan penerbangan. Memilih alat uji yang tepat pada setiap tahapan, dari screening hingga verifikasi presisi tinggi. Ini merupakan investasi yang melindungi integritas struktural landing gear dan pada akhirnya, keselamatan setiap penerbangan.

FAQ

Apakah NOVOTEST TB-BRV bisa langsung menampilkan nilai kekerasan Vickers (HV)?

NOVOTEST TB-BRV dapat melakukan pengujian dengan metode Vickers menggunakan indentor diamond piramida pada beban HV30 atau HV100. Namun, nilai kekerasan tidak ditampilkan secara digital. Operator mengukur panjang diagonal indentasi menggunakan mikroskop built-in dengan perbesaran 37,5X atau 75X. Lalu menghitung nilai HV secara manual atau merujuk pada tabel konversi standar. Untuk material Ti-5553, pengukuran Vickers langsung menggunakan metode ini pada beban tinggi dapat memberikan indikasi kekerasan makro. Tetapi resolusi untuk variasi microhardness mikrostruktur (HV0.1 hingga HV1) memerlukan perangkat Vickers microhardness tester terpisah dengan beban rendah.

Mengapa variasi microhardness pada Ti-5553 bisa berakibat fatal meskipun nilainya hanya berbeda beberapa HV?

Pada Ti-5553, kekerasan berkorelasi langsung dengan fraksi dan morfologi fasa alpha presipitat dalam matriks beta. Perbedaan 20 HV dari 400 ke 380 HV menandakan perubahan signifikan pada struktur mikro. Alpha berubah dari acicular halus menjadi lamelar yang lebih kasar. Di bawah beban fatigue frekuensi tinggi saat siklus take-off dan landing. Area yang lebih lunak mengalami deformasi plastis lokal lebih besar, memicu konsentrasi tegangan dan inisiasi retak. Setelah retak makroskopis terbentuk, laju propagasi bergantung pada tegangan tarik residual dan modulus material, bukan lagi pada nilai kekerasan absolut. Namun, titik inisiasi selalu bermula dari inhomogenitas mikrostruktur yang termanifestasi sebagai variasi microhardness.

Apa perbedaan utama metode Rockwell HRC dan Vickers saat digunakan pada titanium alloy?

Metode Rockwell HRC mengukur kedalaman penetrasi indentor diamond cone di bawah beban utama 150 kgf setelah beban minor diaplikasikan. Hasilnya adalah nilai tanpa satuan. Metode ini cepat dan tidak memerlukan pengukuran optis, sehingga cocok untuk produksi massal. Namun, pada titanium alloy dengan ketebalan tipis atau kekerasan di bawah 30 HRC. Deformasi elastis yang besar dapat menghasilkan nilai HRC yang kurang representatif. Metode Vickers menggunakan indentor diamond piramida dengan beban yang dapat dipilih (dari gram hingga kilogram). Menghitung kekerasan dari panjang diagonal indentasi yang diukur secara optis. Vickers memberikan nilai yang kontinu di seluruh rentang kekerasan dan relevan langsung untuk analisis mikrostruktur. Untuk Ti-5553 dengan target 380-425 HV, Vickers adalah metode primer yang direkomendasikan, sedangkan HRC melalui alat seperti TB-BRV berfungsi sebagai metode screening konfirmatif.

Bagaimana cara mengkalibrasi NOVOTEST TB-BRV agar hasilnya valid untuk material titanium?

Kalibrasi NOVOTEST TB-BRV mengikuti prosedur standar ISO 6508-1 untuk metode Rockwell. Gunakan blok uji kekerasan (hardness reference block) bersertifikat dengan nilai HRC yang mencakup rentang pengukuran yang diinginkan – idealnya blok pada rentang 30-45 HRC yang relevan untuk Ti-5553. Lakukan indentasi pada blok referensi, baca hasilnya, dan bandingkan dengan nilai sertifikat. Jika deviasi di luar toleransi ±1,5 HRC, perangkat memerlukan ajustasi mekanis atau servis. Untuk memvalidasi hasil pada titanium secara khusus, setelah kalibrasi dengan blok baja standar. Uji sampel Ti-5553 yang telah diketahui nilai Vickers-nya (misalnya dari laboratorium metalurgi independen). Bandingkan HRC terukur dengan konversi ASTM E140. Catat korelasi empiris untuk batch material tersebut. Praktik ini membantu membangun korelasi internal yang lebih akurat antara HRC TB-BRV dan HV aktual untuk Ti-5553 di fasilitas Anda.

Rekomendasi Hardness Tester

Referensi

1. ASTM E140-12b(2019)e1, “Standard Hardness Conversion Tables for Metals Relationship Among Brinell Hardness, Vickers Hardness, Rockwell Hardness, Superficial Hardness, Knoop Hardness, Scleroscope Hardness, and Leeb Hardness”, ASTM International, West Conshohocken, PA, 2019.
2. Boyer, R.R., and Briggs, R.D., “The Use of β Titanium Alloys in the Aerospace Industry”, Journal of Materials Engineering and Performance, Vol. 22, No. 10, 2013, pp. 2916–2920.
3. ASM Handbook Volume 9: Metallography and Microstructures, “Titanium and Titanium Alloys”, ASM International, 2004, pp. 899-920.
4. Welsch, G., Boyer, R., and Collings, E.W., “Materials Properties Handbook: Titanium Alloys”, ASM International, 1994, Chapter on Ti-5Al-5Mo-5V-3Cr.
5. ISO 6508-1:2016, “Metallic materials — Rockwell hardness test — Part 1: Test method”, International Organization for Standardization, Geneva, 2016.
