Bayangkan sebuah kereta api melaju dengan kecepatan tinggi di atas rel yang tampak sempurna. Namun, di bawah permukaannya, tersembunyi ketidakseragaman kekerasan yang tidak terdeteksi. Variasi hardness gradient ini ibarat bom waktu—area yang lebih lunak akan terkikis lebih cepat, menciptakan gelombang dan cekungan mikro yang memicu spalling dan retak. Akibatnya? Umur pakai rel merosot drastis, jadwal perawatan membengkak, dan yang paling mengerikan, risiko keselamatan penumpang meningkat signifikan. Standar industri seperti R350HT menuntut mikrostruktur pearlitic penuh dengan rentang kekerasan spesifik yang ketat. Setiap penyimpangan dari struktur ini, seperti munculnya fasa martensit getas atau bainit yang tidak diinginkan, langsung mengompromikan integritas rel. Anda memerlukan lebih dari sekadar uji sampel destruktif di laboratorium—Anda membutuhkan mata yang bisa melihat distribusi kekerasan di setiap inci rel, di lantai produksi, secara langsung dan tanpa merusak. Di sinilah Alat Uji Kekerasan Gabungan NOVOTEST T-UD3 berperan sebagai solusi portabel dengan metode UCI dan Leeb, memberikan Anda kendali presisi untuk mendeteksi anomali gradien lebih awal dan memastikan setiap rel memenuhi spesifikasi ketat yang Anda butuhkan.

1. Tantangan Utama di Industri Rel Kereta Api pada Proses Head Hardening
2. Kebutuhan Pengujian yang Harus Dipenuhi
3. Solusi dengan Alat Uji Kekerasan Gabungan NOVOTEST T-UD3
4. Cara Kerja dan Aplikasi di Lapangan
5. Studi Implementasi Singkat
6. Keunggulan Dibanding Metode Konvensional
7. Tips Memilih Produk yang Tepat
8. Kesimpulan
9. Frequently Asked Questions
   1. Apakah NOVOTEST T-UD3 dapat mengukur kekerasan pada semua area kepala rel, termasuk yang melengkung?
   2. Bagaimana frekuensi kalibrasi yang disarankan untuk alat ini agar hasil tetap akurat?
   3. Apa perbedaan utama antara metode UCI dan Leeb pada T-UD3, dan kapan harus menggunakannya?
   4. Berapa lama waktu yang dibutuhkan untuk melatih operator baru menggunakan alat ini?
10. References

Tantangan Utama di Industri Rel Kereta Api pada Proses Head Hardening

Proses head hardening pada rel kereta api merupakan langkah kritis yang menentukan performa dan keawetan rel di lintasan. Tujuannya jelas: mencapai kekerasan antara 350 hingga 390 HB sesuai standar R350HT, dengan mikrostruktur akhir yang sepenuhnya pearlitic (fully pearlitic). Struktur pearlitic halus inilah yang memberikan kombinasi optimal antara ketahanan aus dan ketangguhan, memungkinkan rel menahan beban siklik dari roda kereta tanpa mengalami deformasi permanen atau keausan prematur.

Namun, realitas di lantai produksi seringkali menghadirkan kompleksitas yang sulit dikendalikan. Pendinginan paksa menggunakan semburan air tidak pernah benar-benar seragam di sepanjang rel. Beberapa variabel yang sulit dihindari meliputi distribusi tekanan air yang tidak merata pada nozel, fluktuasi suhu rel sebelum masuk zona quenching, variasi kecepatan konveyor, hingga kondisi lingkungan pabrik itu sendiri. Titik-titik tertentu pada penampang kepala rel—terutama di area transisi dari mahkota ke sisi—cenderung mengalami laju pendinginan yang berbeda. Ketika laju pendinginan kritis tidak tercapai atau malah terlampaui, mikrostruktur yang terbentuk menyimpang dari target. Fasa martensit yang keras namun getas, atau bainit yang lebih lunak, bisa muncul secara lokal.

Konsekuensi dari ketidakseragaman ini sangat serius. Gradien kekerasan yang tinggi—di mana selisih nilai HB antar titik pada penampang yang sama bisa mencapai puluhan poin—menciptakan tegangan internal dan keausan tidak merata. Area yang lebih lunak akan membentuk cekungan, sementara area yang terlalu keras menjadi titik awal retakan (crack initiation). Metode pengujian konvensional, seperti mengambil sampel coupon dari ujung rel untuk diuji secara destruktif di laboratorium dengan mesin Brinell, jelas tidak mampu mewakili kondisi ini. Selain merusak produk jadi, metode ini hanya memberikan data pada satu atau dua titik, mengabaikan distribusi kekerasan di sepanjang rel yang bisa mencapai puluhan meter. Tantangan utamanya adalah bagaimana mengukur dengan cepat, akurat, non-destruktif, dan mampu memetakan banyak titik secara langsung di lintasan produksi untuk memvalidasi keseragaman kekerasan secara menyeluruh.

Kebutuhan Pengujian yang Harus Dipenuhi

Untuk mengatasi tantangan kontrol hardness gradient secara efektif, alat ukur yang Anda gunakan tidak boleh lagi sekadar hardness tester biasa. Spesifikasi pengujian tertentu wajib dipenuhi agar inspeksi bisa berjalan integratif di dalam alur produksi tanpa menjadi bottleneck.

1. Portabilitas menjadi syarat mutlak. Anda tidak bisa membawa rel sepanjang 25 meter ke meja pengujian; justru alat ukurlah yang harus mampu Anda bawa langsung ke area quenching, di mana rel masih panas dan rentan terhadap penanganan. Desain ringkas dan ringan tanpa mengorbankan akurasi adalah kunci.
2. Akurasi dan presisi yang tinggi tidak bisa ditawar. Untuk mendeteksi deviasi kekerasan yang mungkin hanya 15-20 HB, alat ukur harus memiliki resolusi dan pengulangan yang baik, minimal dengan toleransi ±1,5% HRC atau ±3% HB. Ini krusial terutama pada permukaan pearlitic yang telah di-hardening, di mana bekas indentasi harus seminimal mungkin.
3. Fleksibilitas dual-method. Geometri kepala rel tidak seragam—ada area mahkota yang relatif datar dan area sisi (gauge corner) yang melengkung. Metode UCI (Ultrasonic Contact Impedance) sangat ideal untuk mengukur area halus, melengkung, atau tipis dengan jejak indentasi yang nyaris tak terlihat. Sementara itu, metode Leeb (dinamis) bisa menjadi verifikasi cepat pada permukaan yang mungkin masih memiliki sedikit kerak oksida, tanpa memerlukan persiapan permukaan yang rumit.
4. Kecepatan pengukuran adalah esensi dari pemetaan grid. Anda harus mampu melakukan puluhan, bahkan ratusan, pengukuran dalam satu rel. Waktu siklus per titik di bawah 5 detik memungkinkan Anda membuat grid mapping yang representatif tanpa memperlambat laju produksi.
5. Sistem penyimpanan data digital dan fungsi alarm sangat vital. Operator tidak perlu lagi mencatat manual atau mengingat batas toleransi. Alat harus bisa menyimpan ribuan data lengkap dengan koordinat titik, membangun peta kontur kekerasan, dan memberikan peringatan visual atau suara saat nilai kekerasan berada di luar rentang yang Anda tetapkan. Ini mengubah alat ukur dari sekadar instrumen pasif menjadi sistem kontrol aktif yang memberdayakan Anda mengambil keputusan korektif seketika.

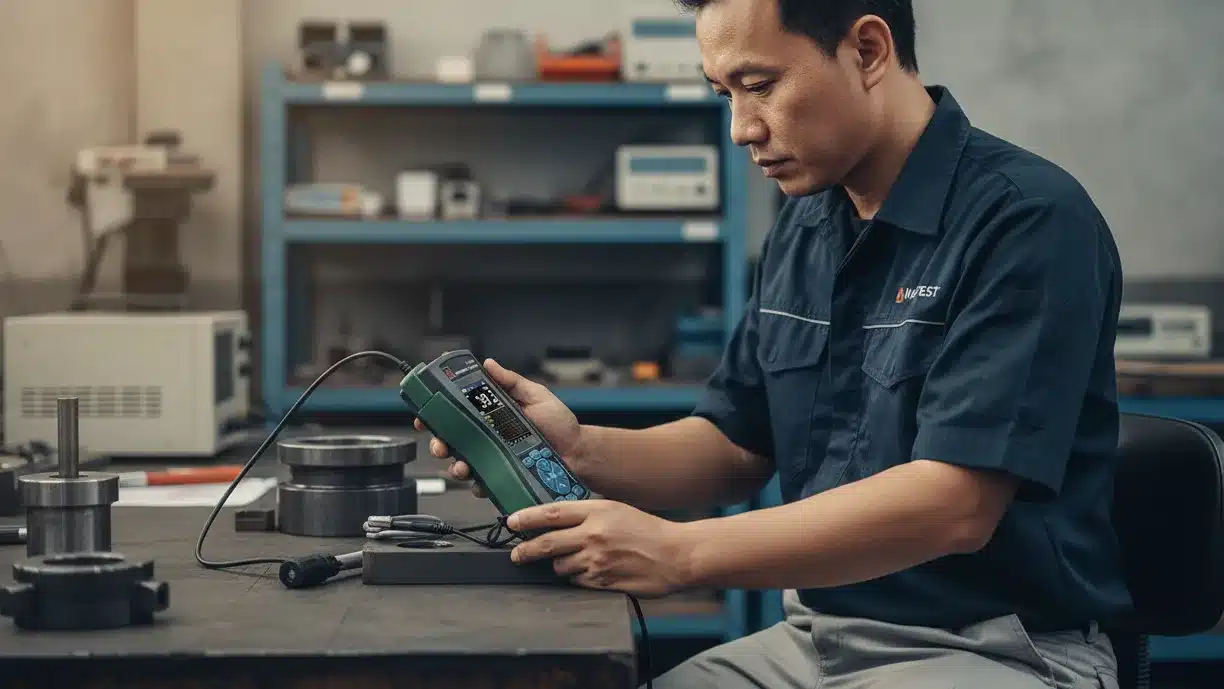

Solusi dengan Alat Uji Kekerasan Gabungan NOVOTEST T-UD3

Menjawab semua tuntutan pengujian modern tersebut, Alat Uji Kekerasan Gabungan NOVOTEST T-UD3 hadir sebagai paket solusi terintegrasi. Perangkat ini bukan hanya sekadar hardness tester portabel, melainkan sebuah ekosistem pengukuran yang secara cerdas menggabungkan dua metode pengujian terdepan—UCI (Ultrasonic Contact Impedance) dan Leeb (dinamis)—dalam satu unit yang ringkas. Desainnya memungkinkan Anda sebagai teknisi atau engineer untuk langsung terjun ke lini produksi dan mendapatkan data akurat setara laboratorium.

Keunggulan adaptabilitas T-UD3 menjadi senjata utama Anda dalam mengontrol hardness gradient. Probe UCI, yang bekerja berdasarkan standar ASTM A1038, menggunakan indentor diamond pada beban tertentu dan mengukur perubahan frekuensi ultrasonik. Metode ini sangat presisi dan meninggalkan jejak yang sangat kecil, menjadikannya sempurna untuk mengukur pada permukaan akhir rel yang halus atau pada area gauge corner yang krusial. Anda bisa mendapatkan nilai kekerasan langsung tanpa khawatir merusak integritas permukaan. Di sisi lain, probe Leeb mengukur kecepatan pantul bola indentor yang diperkeras, menawarkan kecepatan dan kemudahan luar biasa untuk inspeksi cepat pada permukaan yang mungkin belum sepenuhnya bersih dari scale.

Semua kompleksitas teknis di balik layar disederhanakan melalui layar LCD grafis penuh warna yang cerah. Alat ini secara otomatis melakukan konversi skala ke HB, HRC, HV, atau MPa sesuai kebutuhan standar Anda, menghilangkan potensi kesalahan konversi manual. Fitur threshold alarm yang bisa Anda program akan aktif dan memperingatkan operator seketika jika sebuah titik pengukuran menyimpang dari batas toleransi yang telah ditetapkan, misalnya di bawah 350 HB atau di atas 390 HB. Dengan memori penyimpanan yang luas dan kemudahan komunikasi dengan PC via USB, Anda dapat mengunduh seluruh data grid mapping, menganalisis tren, dan membuat dokumentasi mutu untuk setiap batch produksi. Ini adalah perwujudan dari kendali mutu berbasis data yang proaktif dan real-time.

Cara Kerja dan Aplikasi di Lapangan

Mengintegrasikan NOVOTEST T-UD3 ke dalam proses produksi Anda sangatlah straightforward. Anggaplah Anda sedang berada di lini inspeksi setelah rel melewati mesin head hardening. Langkah pertama adalah persiapan minimal: bersihkan permukaan kepala rel dari kerak oksida yang longgar menggunakan sikat kawat halus. Untuk probe UCI, aplikasikan lapisan tipis coupling gel pada titik yang akan diukur untuk memastikan transmisi gelombang ultrasonik yang akurat. Perangkat akan secara otomatis mengenali jenis probe yang terhubung dan menyesuaikan pengaturan, meniadakan langkah konfigurasi manual yang merepotkan.

Strategi pengujian yang efektif untuk memerangi hardness gradient adalah dengan menerapkan metode grid mapping. Sebagai contoh, Anda dapat menentukan pola pengukuran 5 titik melintang pada penampang kepala rel—dari mahkota hingga ke sisi—dan mengulanginya setiap interval 1 meter di sepanjang rel. Fokuskan lebih banyak titik pada area yang secara termal kritis, seperti ujung rel dan area transisi, di mana variasi pendinginan paling berpotensi terjadi. Dengan T-UD3, Anda tinggal menempatkan probe UCI pada titik yang ditandai, tekan dengan tekanan yang konsisten hingga indikator kontak menunjukkan beban yang tepat, dan nilai kekerasan akan terbaca hanya dalam 2–3 detik. Ulangi proses ini untuk semua titik yang telah direncanakan.

Interpretasi data menjadi sangat intuitif. Anda akan segera melihat apakah sebuah titik memiliki nilai yang jomplang. Dalam praktiknya, toleransi tipikal yang bisa Anda terapkan adalah ±15 HB dari target. Jika T-UD3 memberikan alarm pada suatu titik yang menunjukkan deviasi lebih dari 20 HB, Anda tahu bahwa ada “cold spot” pada proses quenching di area itu. Operator dapat segera mengoreksi parameter, seperti memeriksa dan mengkalibrasi ulang nozel penyemprot air atau menyesuaikan kecepatan konveyor, untuk menghilangkan anomali pada rel berikutnya. Seluruh data hasil pengukuran, lengkap dengan stempel waktu dan parameter lainnya, tersimpan otomatis. Anda dapat mentransfernya ke laptop, membuat laporan kontur kekerasan, dan menyimpannya sebagai catatan kualitas yang siap telusur kapan saja.

Studi Implementasi Singkat

Untuk memberikan gambaran nyata, sebuah pabrik manufaktur rel di Eropa menghadapi masalah reject rate hingga 8% pada batch produksi head hardening mereka. Masalahnya konsisten: area transisi antara kepala dan badan rel secara rutin menunjukkan kekerasan di bawah spesifikasi minimum 350 HB, sebuah titik rawan yang tidak terdeteksi oleh uji destruktif sampel ujung. Setelah mengadopsi NOVOTEST T-UD3, mereka menerapkan protokol inspeksi 100% pada semua rel. Teknisi menggunakan probe UCI untuk membuat grid 10 titik per penampang, mencakup area yang sebelumnya menjadi titik buta.

Hasilnya transformatif. Dalam waktu kurang dari tiga bulan, reject rate berhasil ditekan drastis menjadi hanya 1,5%. Kemampuan untuk memetakan distribusi panas melalui data kekerasan memungkinkan teknisi mengidentifikasi pola pendinginan yang tidak seragam. Mereka menemukan bahwa beberapa nozel pendingin mulai mengalami penyumbatan parsial, menciptakan cold spot. Dengan data T-UD3 di tangan, operator dapat mengkalibrasi ulang atau mengganti nozel yang bermasalah hanya dalam hitungan menit setelah anomali terdeteksi, bukan berjam-jam atau berhari-hari kemudian setelah uji laboratorium. Dampak lanjutannya bahkan lebih signifikan: uji coba di lintasan menunjukkan umur pakai rata-rata rel dari pabrik tersebut meningkat hingga 30% berkat distribusi mikrostruktur pearlitic yang kini lebih seragam dan bebas dari fasa getas.

Keunggulan Dibanding Metode Konvensional

Agar Anda dapat melihat nilainya dengan lebih jelas, mari kita bandingkan NOVOTEST T-UD3 dengan metode pengujian kekerasan yang selama ini menjadi andalan di industri rel.

Perbedaannya sangat mendasar. Metode lama yang destruktif ibarat menerka isi sebuah buku dengan hanya membaca sampulnya. Anda mendapatkan data sempurna dari satu titik, namun kehilangan produk dan gambaran keseluruhannya. Sementara itu, hardness tester stasioner tidak praktis untuk rel berukuran puluhan meter. Adapun alat portabel single-method, meskipun lebih baik, tetap memiliki keterbatasan: alat hanya dengan metode Leeb akan kesulitan memberikan akurasi tinggi pada permukaan tipis atau area melengkung, sedangkan alat khusus UCI mungkin kurang efisien untuk pengukuran cepat pada permukaan kasar.

NOVOTEST T-UD3 menjembatani semua kelemahan ini. Anda mendapatkan fleksibilitas untuk memilih metode terbaik sesuai kondisi permukaan, akurasi laboratorium dari metode UCI di lapangan, kecepatan dan kemudahan metode Leeb, serta semua terintegrasi dalam satu sistem data digital yang terpadu. Ini bukan hanya peningkatan alat, melainkan peningkatan seluruh filosofi kontrol kualitas Anda.

Tips Memilih Produk yang Tepat

Berinvestasi pada alat uji kekerasan adalah keputusan jangka panjang. Agar tidak salah pilih untuk aplikasi head hardening spesifik Anda, ada beberapa kriteria penting yang perlu Anda pertimbangkan, dan di sinilah peran konsultatif distributor berpengalaman menjadi krusial.

1. Pastikan platform yang Anda pilih mendukung metode ganda UCI dan Leeb. Kepala rel bukanlah permukaan yang sederhana; ia memiliki kontur, variasi kekasaran, dan riwayat termal yang menuntut adaptabilitas pengukuran tinggi.
2. Selami spesifikasi teknisnya. Verifikasi rentang ukur dan, yang lebih penting, akurasinya yang dibuktikan dengan kepatuhan pada standar internasional seperti ASTM A1038, ASTM A956, atau ISO 16859. Alat yang akurat mencegah Anda membuat keputusan mahal berdasarkan data yang salah.
3. Ekosistem perangkat lunak dan kemudahan dokumentasi digital tidak boleh diabaikan. Kemampuan untuk membuat grid mapping, menetapkan alarm batas, dan mengekspor data adalah fitur yang membedakan alat inspeksi sederhana dengan sistem kontrol mutu serius.
4. Jangan lupakan dukungan teknis dan purna jual. Ketersediaan probe cadangan, layanan kalibrasi periodik yang sesuai standar, serta tim teknisi yang siap membantu Anda adalah bagian tak terpisahkan dari produk itu sendiri. Di sinilah Anda perlu mencari mitra distribusi yang tepat, bukan sekadar penjual. Sebagai supplier dan distributor alat ukur dan pengujian yang telah berpengalaman, CV. Java Multi Mandiri memahami kebutuhan kritis industri Anda. Kami memastikan Anda mendapatkan tidak hanya NOVOTEST T-UD3 yang unggul secara teknis dan harga kompetitif, tetapi juga konsultasi pemilihan probe yang tepat dan dukungan teknis berkelanjutan agar alat Anda selalu dalam performa puncak, siap menjamin kualitas setiap rel yang Anda produksi.

Kesimpulan

Hardness gradient bukanlah masalah yang harus Anda toleransi; ini adalah variabel proses yang dapat dan harus Anda kendalikan. Mikrostruktur yang tidak seragam pada head hardening adalah akar dari keausan prematur, retakan, dan risiko keselamatan yang berpotensi menimbulkan kerugian finansial besar. Mengandalkan metode pengujian konvensional yang lambat dan destruktif sudah tidak relevan lagi di era manufaktur yang menuntut presisi dan kecepatan. Anda membutuhkan visibilitas penuh terhadap distribusi kekerasan rel Anda, di lantai produksi, secara real-time.

Alat Uji Kekerasan Gabungan NOVOTEST T-UD3 adalah jawaban strategis atas tantangan tersebut. Dengan mengintegrasikan metode UCI dan Leeb dalam platform portabel dan intuitif, alat ini memberdayakan Anda untuk melakukan pemetaan kekerasan non-destruktif secara menyeluruh. Hasilnya adalah kemampuan untuk mendeteksi anomali pendinginan seketika, menyesuaikan parameter mesin hardening dalam hitungan menit, dan secara konsisten menghasilkan rel dengan struktur pearlitic penuh yang seragam sesuai standar R350HT. Implementasinya terbukti menekan reject rate dan memperpanjang umur pakai rel. Jadikan T-UD3 sebagai standar baru dalam sistem kontrol mutu Anda, dan jamin integritas setiap rel yang mengemban kepercayaan dan keselamatan perjalanan kereta api.

Frequently Asked Questions

Apakah NOVOTEST T-UD3 dapat mengukur kekerasan pada semua area kepala rel, termasuk yang melengkung?

Ya, tentu. Inilah salah satu kekuatan utama dari metode ganda yang dimiliki NOVOTEST T-UD3. Untuk area melengkung seperti gauge corner (sisi kepala rel), probe UCI adalah pilihan sempurna. Dengan indentor diamond kecil dan prinsip impedansi ultrasonik, probe ini tidak membutuhkan massa dan ukuran spesimen yang besar seperti metode Leeb pada umumnya. Anda dapat mengukur dengan presisi tinggi pada permukaan melengkung tanpa khawatir data menjadi tidak valid akibat pantulan yang tidak sempurna.

Bagaimana frekuensi kalibrasi yang disarankan untuk alat ini agar hasil tetap akurat?

Untuk memastikan akurasi berkelanjutan, kami merekomendasikan siklus verifikasi dan kalibrasi periodik sesuai dengan intensitas pemakaian dan standar mutu internal perusahaan Anda. Secara umum, verifikasi menggunakan blok standar referensi sebaiknya dilakukan setiap sebelum memulai sesi pengukuran atau di awal shift. Untuk kalibrasi penuh yang tertelusur ke standar nasional, disarankan dilakukan minimal sekali dalam setahun. Setiap probe UCI NOVOTEST telah menyimpan data kalibrasinya sendiri di dalam memori probe, yang semakin memudahkan pengelolaan.

Apa perbedaan utama antara metode UCI dan Leeb pada T-UD3, dan kapan harus menggunakannya?

Perbedaan utama terletak pada prinsip kerja dan aplikasi idealnya. Metode UCI (Ultrasonic Contact Impedance) mengukur pergeseran frekuensi ultrasonik pada indentor diamond. Metode ini sangat presisi, meninggalkan jejak yang sangat kecil, dan ideal untuk permukaan yang halus, area melengkung, lapisan tipis, atau produk kecil di mana massa benda kerja terbatas. Di sisi lain, metode Leeb mengukur kecepatan pantul bola indentor yang diperkeras. Metode ini lebih cepat dan lebih toleran terhadap persiapan permukaan yang kasar, sehingga sangat baik untuk pengukuran inspeksi cepat pada benda kerja besar dan berat. Pada T-UD3, gunakan UCI untuk pemetaan detail pada head hardening yang kritis, dan Leeb untuk verifikasi cepat atau saat menghadapi permukaan yang masih berkerak.

Berapa lama waktu yang dibutuhkan untuk melatih operator baru menggunakan alat ini?

Waktu pelatihan sangat singkat berkat antarmuka NOVOTEST T-UD3 yang intuitif. Seorang operator baru umumnya dapat memahami pengoperasian dasar, seperti menyalakan alat, mengatur batas alarm, memilih skala, dan melakukan pengukuran yang benar, dalam waktu kurang dari satu jam. Keterampilan kritis yang lebih ditekankan dalam pelatihan adalah konsistensi penekanan probe (terutama untuk UCI) dan interpretasi data grid mapping untuk kontrol proses. Dengan panduan yang tepat, operator akan mahir sepenuhnya dalam satu hari kerja.
