Anda telah menghabiskan waktu menyiapkan sampel, mengkalibrasi mesin, dan menjalankan siklus indentasi. Namun, begitu melihat jejak indentasi di bawah mikroskop, bentuknya tidak sempurna. Diagonalnya kabur, tepian jejak tampak membulat, dan hasil pengukuran kekerasan yang muncul di layar pun meragukan. Fenomena ini bukan sekadar masalah estetika metalografi; ini adalah indikasi klasik kegagalan preparasi sampel microhardness. Permukaan bergelombang dan rounded edges tidak hanya mengaburkan batas indentasi, tetapi juga menghasilkan data kekerasan yang salah secara sistematis.

Dalam industri manufaktur, data palsu ini dapat memicu keputusan keliru: komponen yang sebenarnya rapuh dianggap memenuhi spesifikasi, lolos quality control, dan berujung pada kegagalan produk di lapangan. Di sinilah urgensi prosedur preparasi sampel yang benar menemukan relevansinya, khususnya ketika Anda mengandalkan alat uji sekelas NOVOTEST TB-MCV-1M. Alat ini menawarkan presisi optik dan akurasi mekanik tingkat tinggi sesuai standar ASTM E384, namun kemampuannya menggali data kekerasan yang sesungguhnya sangat bergantung pada satu syarat mutlak: permukaan sampel yang sempurna. Artikel ini mengupas secara teknis bagaimana prosedur preparasi sampel yang tepat menjadi fondasi keandalan data microhardness dan bagaimana NOVOTEST TB-MCV-1M berperan dalam memvalidasi keberhasilan preparasi tersebut.

1. Overview Alat Uji Kekerasan Mikro NOVOTEST TB-MCV-1M
2. Cara Kerja Teknologi Microhardness Vickers
3. Fitur Kunci NOVOTEST TB-MCV-1M yang Mendukung Akurasi Preparasi Sampel
4. Aplikasi dalam Industri: Menjamin Kualitas Produk Melalui Preparasi Sampel yang Tepat
5. Studi Kasus: Dampak Preparasi Sampel Buruk pada Produksi Gears
6. Kelebihan Teknis NOVOTEST TB-MCV-1M dalam Memastikan Keberhasilan Preparasi Sampel
7. Kesimpulan: Preparasi Sampel yang Benar = Hasil Microhardness yang Akurat dan Produk Berkualitas
8. FAQ
   1. Apa saja langkah minimal preparasi sampel menurut ASTM E384 untuk uji microhardness?
   2. Apakah semua material membutuhkan perlakuan etsa sebelum indentasi?
   3. Bagaimana cara memastikan tidak terjadi rounded edges pada tepi sampel?
   4. Apakah NOVOTEST TB-MCV-1M dapat mendeteksi otomatis jika preparasi sampel kurang baik?
9. References

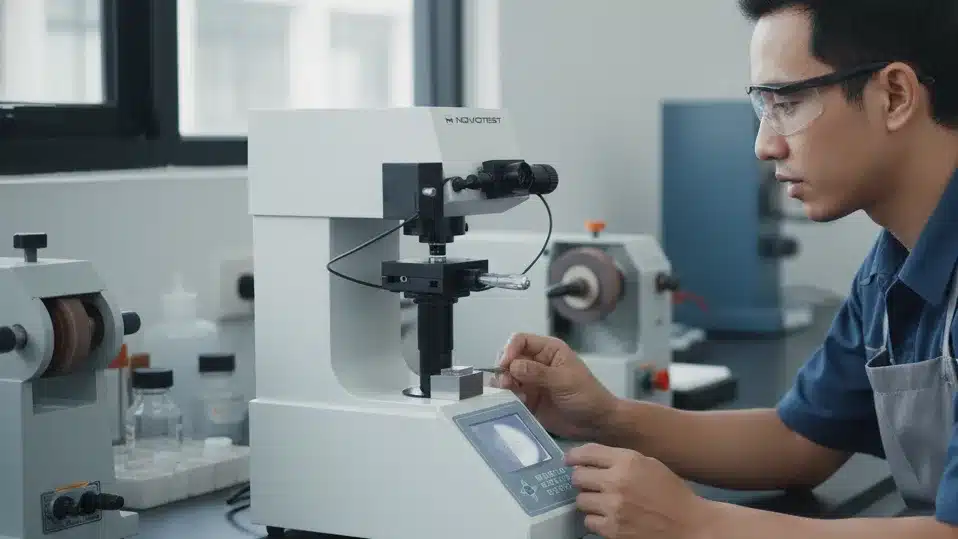

Overview Alat Uji Kekerasan Mikro NOVOTEST TB-MCV-1M

Alat Uji Kekerasan Mikro NOVOTEST TB-MCV-1M merupakan perangkat pengukuran yang mengimplementasikan metode Vickers mikro untuk menentukan nilai kekerasan material pada skala mikro. Mengadopsi standar ISO 6507-2 dan ASTM E384, alat ini mampu menerapkan beban pengujian mulai dari 10 gf hingga 1000 gf, mencakup rentang pengukuran 5 – 3000 HV. Kemampuan ini menjadikannya perangkat ideal untuk mengkarakterisasi lapisan tipis, fasa mikro, material carburized, keramik, lapisan nitrida, hingga foil logam dan komponen dengan geometri kecil di mana pengujian kekerasan konvensional tidak memungkinkan.

Desain alat ini mengintegrasikan mikroskop optik dengan perbesaran 100X untuk observasi dan 400X untuk pengukuran diagonal jejak indentasi. Layar LCD kontras besar yang dimilikinya memfasilitasi visualisasi batas indentasi secara tajam, meminimalkan kelelahan mata operator saat membaca jejak dalam jumlah banyak. Mekanisme pembebanan otomatis (loading, dwelling, unloading) mengeliminasi variabilitas akibat human error dalam siklus indentasi, sementara X-Y platform pengujian dengan travel 25 x 25 mm memungkinkan pemosisian sampel secara presisi di bawah indentor.

Koneksi antara kemampuan optik dan presisi mekanik alat ini dengan kualitas permukaan sampel bersifat kritis. Sensor optik beresolusi 0,025 µm akan menangkap setiap ketidaksempurnaan permukaan; jika preparasi sampel gagal menghasilkan kerataan dan kebersihan sesuai standar, distorsi optik akan langsung tercermin dalam ketidakjelasan batas indentasi. Dengan kata lain, NOVOTEST TB-MCV-1M justru mengekspos kelemahan preparasi sampel, bukan menyembunyikannya. Inilah mengapa pemahaman prosedur preparasi sampel yang benar menjadi prasyarat fundamental sebelum mengoperasikan alat ini untuk memperoleh data kekerasan yang valid dan dapat dipertanggungjawabkan dalam konteks pengendalian kualitas produksi.

Cara Kerja Teknologi Microhardness Vickers

Pengujian microhardness metode Vickers berlandaskan pada prinsip indentasi menggunakan indentor intan berbentuk piramida dengan sudut bidang 136°. Indentor ini ditekan ke permukaan material pada beban tertentu yang telah dipilih, menciptakan jejak berbentuk bujursangkar. Setelah indentor diangkat, panjang kedua diagonal jejak diukur menggunakan sistem optik mikroskop terintegrasi, lalu nilai kekerasan Vickers (HV) dihitung berdasarkan rumus yang mengorelasikan beban uji dengan luas permukaan jejak. Secara spesifik, HV = 1,8544 × (F / d²), di mana F adalah beban dalam kgf dan d adalah rata-rata panjang diagonal dalam mm.

NOVOTEST TB-MCV-1M mengeksekusi rangkaian ini secara otomatis untuk mengurangi subjektivitas operator. Namun, titik kritisnya terletak pada pengukuran diagonal. Ketika permukaan sampel tidak rata sempurna atau memiliki rounded edges—kondisi di mana tepi sampel membulat akibat preparasi grinding dan polishing yang tidak tepat—jejak bujursangkar akan mengalami distorsi geometri. Alih-alih berbentuk persegi dengan sudut tajam, indentasi tampak membulat di bagian tepi, menyebabkan operator atau sistem optik otomatis mengukur diagonal yang lebih panjang dari seharusnya. Konsekuensinya langsung: nilai d membesar, sehingga hasil perhitungan HV turun. Material yang sebenarnya keras bisa terbaca lebih lunak, menghasilkan false negative yang berbahaya bagi integritas produk akhir.

Standar ASTM E384 secara eksplisit mengantisipasi masalah ini dengan mensyaratkan permukaan sampel harus rata, bersih, dan bebas dari deformasi plastis akibat preparasi. Persyaratan ini bukan formalitas belaka, melainkan pengakuan bahwa akurasi metode Vickers sangat sensitif terhadap kualitas permukaan. Bahkan, standar tersebut menetapkan bahwa ketebalan sampel minimal harus 1,5 kali panjang diagonal indentasi untuk mencegah pengaruh landasan, serta merekomendasikan teknik grinding dan polishing bertahap guna menghilangkan lapisan terdeformasi yang dapat mengeraskan atau melunakkan permukaan artifisial.

Fitur Kunci NOVOTEST TB-MCV-1M yang Mendukung Akurasi Preparasi Sampel

NOVOTEST TB-MCV-1M memiliki sejumlah fitur teknis yang secara langsung membantu operator memverifikasi kualitas preparasi sampel sebelum dan sesudah indentasi, memastikan data yang dihasilkan benar-benar merepresentasikan sifat material, bukan artefak preparasi.

Layar kontras besar beresolusi tinggi yang dimiliki alat ini menjadi garis pertahanan pertama dalam mendeteksi ketidaksempurnaan permukaan. Saat operator mengamati area target indentasi pada perbesaran 400X, goresan halus, porositas, atau bekas polishing yang tidak sempurna akan langsung terlihat. Kemampuan observasi pada 100X juga memungkinkan inspeksi area yang lebih luas untuk memastikan kerataan dan homogenitas permukaan sebelum titik indentasi dipilih.

Sistem iluminasi LED yang dapat disesuaikan (adjustable) turut berkontribusi signifikan. Pada sampel metalografi dengan kontras rendah—seperti baja karbon rendah yang belum dietsa—pencahayaan yang optimal mempertegas batas antara jejak indentasi dan permukaan sekitar. Fitur ini esensial karena rounded edges cenderung menciptakan gradasi bayangan yang mengaburkan titik sudut indentasi; dengan penyesuaian iluminasi yang tepat, batas asli jejak dapat diidentifikasi lebih akurat.

Mekanisme auto-indentasi dan pengukuran diagonal otomatis mengurangi variabilitas yang diintroduksi oleh operator yang berbeda. Ketika preparasi sampel telah dilakukan dengan benar, fitur ini memastikan konsistensi pengukuran antar sampel dan antar operator. Namun yang lebih penting, perangkat lunak analisis yang terpasang mampu mendeteksi ketidaksempurnaan indentasi. Jika bentuk jejak tidak simetris atau diagonal tidak sejajar—indikasi permukaan miring atau rounded edges—sistem dapat memberikan peringatan, mengindikasikan bahwa preparasi sampel perlu dievaluasi ulang sebelum data diterima.

Kompensasi kesalahan akibat kemiringan sampel (tilt compensation) menjadi fitur krusial untuk menghadapi realitas bahwa permukaan sampel jarang 100% rata secara absolut. Sistem turret bermotor dengan presisi 0,1° memastikan indentor tegak lurus terhadap permukaan, meminimalkan efek kemiringan mikro yang tidak terdeteksi oleh operator. Fitur ini tidak menggantikan kebutuhan preparasi yang baik, tetapi bertindak sebagai lapisan keamanan tambahan terhadap variasi geometri yang tak terhindarkan.

Aplikasi dalam Industri: Menjamin Kualitas Produk Melalui Preparasi Sampel yang Tepat

Di berbagai sektor manufaktur, keandalan data microhardness berdampak langsung pada kualitas produk akhir, keselamatan pengguna, dan reputasi perusahaan. Kegagalan preparasi sampel dalam konteks ini bukan sekadar kesalahan teknis laboratorium, melainkan pemicu potensial lolosnya produk cacat ke pelanggan.

Di industri otomotif, komponen transmisi dan roda gigi menjalani perlakuan panas seperti karburasi untuk menghasilkan permukaan keras dan inti ulet. Pengukuran microhardness pada penampang melintang komponen karburasi bertujuan memetakan profil kekerasan (case depth) guna memastikan ketebalan lapisan keras sesuai spesifikasi desain. Jika sampel preparasi mengalami rounded edges di dekat tepi permukaan, indentasi akan menjauh dari area kritis, menghasilkan profil kekerasan yang tampak lebih dangkal dari sebenarnya. Konsekuensinya, komponen dengan case depth tidak memadai bisa dinyatakan lolos, mengarah pada keausan dini dan klaim garansi dari pelanggan.

Pada industri pelapisan PVD (Physical Vapor Deposition) dan CVD (Chemical Vapor Deposition), kekerasan lapisan tipis—seringkali hanya beberapa mikron—harus diukur dengan beban mikro agar indentasi tidak menembus lapisan ke substrat. Di sinilah preparasi sampel menjadi sangat kritis: cross-section lapisan harus dipotong dan dimounting dengan orientasi tegak lurus sempurna, lalu dipolish hingga batas antara lapisan dan substrat terdefinisi tajam tanpa smearing atau delaminasi. Jika preparasi menghasilkan permukaan miring atau relief antara lapisan dan substrat, indentasi Vickers akan mengalami distorsi asimetris yang membuat hasil tidak interpretable sama sekali.

Untuk material cutting tool dengan lapisan TiN atau TiAlN, kekerasan tinggi lapisan ini menentukan ketahanan aus pahat saat memotong logam. Preparasi grinding yang terlalu agresif pada cross-section tool dapat memicu retak mikro atau spalling pada lapisan, yang kemudian dideteksi sebagai anomali kekerasan saat indentasi. Operator yang tidak terlatih mungkin menyalahkan proses pelapisan, padahal akar masalahnya adalah preparasi sampel yang tidak mengikuti protokol ASTM E3 tentang preparasi sampel metalografi.

NOVOTEST TB-MCV-1M, dengan rentang beban 10 gf hingga 1000 gf, berada pada posisi strategis untuk mencakup seluruh aplikasi ini. Namun, alat ini hanya akan memberikan data yang merepresentasikan realitas material jika operator menerapkan prosedur preparasi yang tepat untuk setiap jenis material dan geometri sampel. Di sinilah peran CV. Java Multi Mandiri sebagai supplier dan distributor alat ukur pengujian memberikan nilai tambah. Menyediakan NOVOTEST TB-MCV-1M kepada industri, perusahaan ini juga memastikan bahwa pengguna memahami persyaratan teknis preparasi sampel yang benar melalui pendampingan teknis, sehingga investasi pada alat ukur presisi tinggi menghasilkan data yang benar-benar andal untuk pengambilan keputusan kualitas.

Studi Kasus: Dampak Preparasi Sampel Buruk pada Produksi Gears

Sebuah pabrik manufaktur roda gigi untuk transmisi kendaraan komersial menghadapi gelombang klaim garansi yang mengkhawatirkan. Pelanggan melaporkan keausan gigi prematur setelah 20.000 km operasi, jauh di bawah ekspektasi umur pakai desain 100.000 km. Ironisnya, data microhardness internal yang diukur pada setiap batch produksi selalu menunjukkan nilai kekerasan permukaan gigi 680–700 HV, berada dalam rentang spesifikasi 650–750 HV. Manajemen produksi dan tim quality control mengalami kebuntuan: data mengatakan produk baik, tetapi performa lapangan mengatakan sebaliknya.

Investigasi metalurgi independen kemudian mengungkap akar masalah yang mengejutkan. Tim investigator memeriksa sampel uji rutin yang disimpan dan menemukan bahwa preparasi sampel dilakukan dengan prosedur yang sangat kasar: sampel dipotong menggunakan gergaji abrasif tanpa pendingin memadai, dihaluskan dengan grinder grit 240 langsung ke polishing, dan tidak pernah melalui tahap pengamplasan bertahap hingga grit 1200 seperti yang direkomendasikan ASTM E384. Akibatnya, permukaan sampel memiliki gelombang mikro dan bevel di tepi—suatu kondisi di mana tepi sampel membulat dan menurun akibat material terbuang lebih banyak di area perifer selama grinding kasar.

Saat indentasi Vickers dilakukan di dekat tepi permukaan gigi yang seharusnya menjadi area pengukuran case depth, jejak indentasi jatuh pada area rounded tersebut. Bentuk jejak yang seharusnya bujursangkar justru tampak membulat di satu atau dua sudutnya. Operator, yang mengandalkan pengukuran manual diagonal pada waktu itu, mengukur dari batas terluar jejak yang tampak—yang sebenarnya sudah terdistorsi oleh geometri permukaan. Hasilnya, diagonal terukur lebih panjang, dan nilai HV yang dihitung lebih rendah dari kekerasan sesungguhnya. Material dengan kekerasan aktual 720 HV terbaca sebagai 680 HV, secara artifisial masuk ke batas spesifikasi bawah dan dinyatakan lolos.

Ketika tim mengimplementasikan prosedur preparasi yang benar sesuai standar—pemotongan presisi dengan coolant, mounting dalam resin konduktif, pengamplasan bertahap grit 240, 320, 400, 600, 800, 1200, diikuti polishing diamond 3 µm dan 1 µm, serta etsa nital 2% untuk mempertegas batas mikro—sampel yang sama diukur ulang menggunakan NOVOTEST TB-MCV-1M. Hasilnya mengejutkan: kekerasan permukaan gigi aktual mencapai 730–745 HV, tetapi beberapa sampel dari batch bermasalah hanya menunjukkan 610–630 HV, jelas di bawah spesifikasi. Preparasi sampel buruk selama ini menyembunyikan fakta bahwa proses karburasi tidak konsisten dan menghasilkan case depth yang tidak memadai pada sebagian batch.

Dengan data baru yang akurat, pabrik tersebut menghentikan pengiriman produk, mengaudit parameter tungku karburasi, dan menerapkan SOP preparasi sampel ketat sebagai bagian integral dari prosedur quality control. Dalam waktu tiga bulan, klaim garansi turun drastis, dan reputasi pabrik di mata pelanggan OEM pulih.

Kelebihan Teknis NOVOTEST TB-MCV-1M dalam Memastikan Keberhasilan Preparasi Sampel

Membandingkan NOVOTEST TB-MCV-1M dengan perangkat microhardness konvensional memperlihatkan sejumlah keunggulan teknis yang secara langsung mengurangi risiko kesalahan pengukuran akibat preparasi sampel yang kurang sempurna, sekaligus memaksa operator untuk mempertahankan standar preparasi yang tinggi.

Dari sisi akurasi pengukuran, perangkat ini menawarkan resolusi digital 0,025 µm pada sistem pembacaan optiknya. Angka ini sangat signifikan karena mampu mendeteksi perbedaan panjang diagonal dalam orde puluhan nanometer. Jika preparasi sampel menghasilkan sedikit rounding di sudut indentasi—yang mungkin tidak terlihat oleh operator pada perbesaran lebih rendah—sensor dengan resolusi ini akan menangkap inkonsistensi pengukuran antara diagonal satu dengan diagonal lainnya, memberikan indikasi bahwa ada masalah pada permukaan atau geometri indentasi.

Spesifikasi Teknis	NOVOTEST TB-MCV-1M	General Microhardness Tester
Rentang Beban Uji	10 gf – 1000 gf (8 level)	10 gf – 1000 gf
Perbesaran Optik	100X (observasi), 400X (pengukuran)	100X, 400X atau hanya 400X
Resolusi Pengukuran Diagonal	0,025 µm	0,1 – 0,5 µm
Sistem Iluminasi	LED adjustable	Lampu halogen, adjustability terbatas
Kompensasi Tilt	Turret motorized, presisi 0,1°	Manual, presisi ±0,5°
Dwell Time Control	0–60 detik, step 5 detik	Fixed atau adjustable terbatas
Data Output	LCD, printer internal, RS-232	LCD atau eksternal
Kepatuhan Standar	ISO 6507-2, ASTM E384	ASTM E384 atau tidak disebutkan
Dimensi Sampel Maksimum	Tinggi 90 mm, kedalaman 120 mm	Bervariasi, umumnya lebih kecil
Platform X-Y	100×100 mm, travel 25×25 mm	100×100 mm, travel 25×25 mm

Sistem auto-fokus dan auto-illumination yang terintegrasi memastikan bahwa setiap pengukuran diagonal dilakukan pada bidang fokus yang identik, terlepas dari variasi kecil ketinggian permukaan sampel. Hal ini penting karena sampel metalografi yang mounting-nya sedikit tidak paralel terhadap bidang meja uji—masalah umum yang sulit dihindari 100%—dapat menyebabkan satu sisi indentasi tampak fokus sementara sisi lainnya tidak. NOVOTEST TB-MCV-1M mengoreksi variasi ini secara otomatis, memastikan batas indentasi didefinisikan pada kontras optik terbaik.

Ketahanan terhadap getaran lingkungan menjadi nilai tambah yang sering diabaikan. Desain rangka kokoh alat ini dilengkapi dudukan sampel vakum, meredam mikrovibrasi yang dapat menggeser posisi sampel selama siklus indentasi. Getaran yang tidak teredam dapat menyebabkan indentasi bergeser atau bahkan menghasilkan jejak ganda yang tidak terbaca, mensimulasikan preparasi sampel yang buruk padahal akar masalahnya adalah lingkungan pengukuran.

Kesesuaian penuh dengan ASTM E384 dan ISO 6507-2 bukan sekadar klaim marketing. Ini berarti bahwa setiap aspek pengukuran—mulai dari geometri indentor, siklus pembebanan, hingga metode perhitungan—telah diverifikasi terhadap standar yang secara eksplisit mensyaratkan prosedur verifikasi dan kalibrasi menggunakan blok referensi standar. Ketika Anda mengoperasikan NOVOTEST TB-MCV-1M dengan preparasi sampel yang benar, hasil pengukuran memiliki ketelusuran metrologi yang diakui secara internasional.

Kesimpulan: Preparasi Sampel yang Benar = Hasil Microhardness yang Akurat dan Produk Berkualitas

Preparasi sampel microhardness yang tidak tepat—ditandai permukaan bergelombang, rounded edges, goresan, atau lapisan terdeformasi—bukan sekadar masalah kosmetik yang dapat diabaikan. Setiap ketidaksempurnaan ini menerjemahkan dirinya menjadi distorsi pada geometri jejak indentasi, secara sistematis menghasilkan data kekerasan yang tidak mewakili sifat material sesungguhnya. Dalam konteks pengendalian kualitas produksi, data palsu ini ibarat bom waktu: produk yang gagal spesifikasi bisa lolos ke pelanggan, atau lebih buruk, produk baik dinyatakan gagal dan menciptakan kerugian finansial.

Standar ASTM E384 menyediakan kerangka prosedural minimal yang wajib dipatuhi untuk menghilangkan distorsi ini: dari pemotongan sampel yang tepat, pengamplasan bertahap hingga grit minimal 600, polishing dengan media diamond hingga 1 µm, hingga etsa jika diperlukan untuk mempertegas fitur mikro. Kepatuhan terhadap standar ini bukan pilihan, melainkan keharusan teknis bagi siapa pun yang mengklaim hasil pengujian microhardness-nya valid.

NOVOTEST TB-MCV-1M sebagai alat ukur kekerasan mikro menawarkan presisi optik, resolusi pengukuran, dan fitur otomatisasi yang menjadikannya mitra ideal untuk memverifikasi keberhasilan preparasi sampel dan menghasilkan data kekerasan yang akurat. Namun, teknologi ini tidak dapat mengompensasi kegagalan preparasi yang fundamental. Kemampuan alat yang canggih justru mengekspos kelemahan preparasi, memaksa operator untuk mempertahankan standar kerja yang tinggi. Investasi pada perangkat uji terbaik harus diimbangi dengan investasi pada pelatihan preparasi sampel bagi personel laboratorium.

Hasil akhir dari sinergi antara preparasi sampel yang benar dan alat ukur yang presisi sederhana namun berdampak sistemik: produk berkualitas yang memenuhi spesifikasi, reputasi perusahaan yang terjaga di mata pelanggan, dan biaya kegagalan yang terminimalisir secara signifikan. Bagi industri yang membutuhkan keandalan data microhardness, mengabaikan preparasi sampel adalah kompromi yang terlalu mahal untuk ditanggung.

Sebagai supplier dan distributor alat ukur dan pengujian, CV. Java Multi Mandiri memahami rantai nilai ini secara menyeluruh. Perusahaan ini tidak sekadar menyediakan NOVOTEST TB-MCV-1M sebagai produk, tetapi juga memastikan bahwa pengguna di industri manufaktur, otomotif, pelapisan, dan logam mendapatkan pemahaman teknis tentang pentingnya prosedur preparasi sampel yang benar agar investasi alat ukur menghasilkan data yang benar-benar melindungi kualitas produk. Konsultasikan kebutuhan spesifik pengujian microhardness Anda agar solusi yang diberikan sesuai dengan jenis material, geometri sampel, dan persyaratan standar yang berlaku di industri Anda.

FAQ

Apa saja langkah minimal preparasi sampel menurut ASTM E384 untuk uji microhardness?

ASTM E384 tidak merinci langkah preparasi sampel secara rigid, tetapi mensyaratkan bahwa permukaan harus rata, bersih, dan bebas dari goresan atau lapisan terdeformasi. Langkah minimal yang direkomendasikan berdasarkan praktik metalografi standar meliputi: (1) Pemotongan sampel dengan coolant untuk mencegah kerusakan termal, (2) Mounting sampel dalam resin untuk memudahkan handling, terutama untuk sampel kecil atau tipis, (3) Pengamplasan bertahap menggunakan kertas SiC dari grit kasar (240) hingga halus (minimal 600, idealnya 1200), dengan setiap tahap menghilangkan goresan dari tahap sebelumnya, (4) Polishing menggunakan pasta diamond dari 3 µm hingga 1 µm untuk menghasilkan permukaan cermin tanpa goresan dan lapisan terdeformasi, (5) Pembersihan ultrasonik untuk menghilangkan residu polishing, dan (6) Etsa jika diperlukan untuk mempertegas fitur mikro atau batas fasa. Untuk pengukuran pada lapisan tipis, sampel harus di-mounting cross-section dan dipolish hingga batas lapisan-substrat terdefinisi tajam tanpa relief.

Apakah semua material membutuhkan perlakuan etsa sebelum indentasi?

Tidak semua material membutuhkan etsa. Keputusan untuk mengetsa atau tidak bergantung pada kontras optik alami material dan tujuan pengukuran. Material homogen seperti baja karbon rendah yang dipolish cermin seringkali sudah menghasilkan kontras indentasi yang memadai tanpa etsa. Namun, pada material dengan struktur mikro kompleks—seperti baja perkakas dengan karbida tersebar, besi cor, atau paduan dua fasa—etsa ringan (misalnya nital 2% untuk baja) membantu mempertegas batas indentasi dan memudahkan identifikasi fasa yang tepat untuk indentasi. Etsa juga bermanfaat saat mengukur case depth hardening, karena etsa memperjelas batas antara area keras dan lunak. Yang perlu diwaspadai: etsa yang berlebihan dapat merusak permukaan dan mengubah kekerasan terukur secara artifisial. ASTM E384 mensyaratkan bahwa etsa, jika digunakan, harus ringan dan tidak boleh menciptakan relief atau pitting yang dapat memengaruhi pengukuran dimensi indentasi.

Bagaimana cara memastikan tidak terjadi rounded edges pada tepi sampel?

Mencegah rounded edges memerlukan kontrol ketat pada tahap preparasi, khususnya grinding dan polishing. Langkah utama meliputi: (1) Gunakan mounting compression dengan resin termoset (phenolic) atau cold mounting dengan epoxy untuk mendukung tepi sampel secara rigid. Resin yang lebih keras dari sampel (misalnya epoxy dengan filler keramik) membantu mempertahankan kerataan tepi. (2) Terapkan prinsip pengamplasan bertahap—jangan melompat dari grit kasar ke halus secara drastis. Setiap lompatan grit yang terlalu besar menyisakan goresan dalam dan memaksa operator menekan lebih lama pada tahap berikutnya, memperparah rounding. (3) Pada tahap polishing, hindari penggunaan kain dengan nap terlalu panjang atau tekanan berlebihan yang dapat mengakibatkan material terkikis lebih banyak di tepi. Gunakan kain polishing keras dengan diamond suspension dan waktu singkat per tahap. (4) Untuk sampel cross-section lapisan tipis, gunakan teknik “edge retention” dengan menambahkan sacrificial layer (misalnya foil tipis) di samping area yang akan diukur sebelum mounting. Sacrificial layer ini mengorbankan dirinya untuk menyerap rounding selama preparasi. (5) Verifikasi hasil dengan mikroskop sebelum indentasi—amati apakah batas tepi sampel tampak tajam atau membulat pada perbesaran 400X.

Apakah NOVOTEST TB-MCV-1M dapat mendeteksi otomatis jika preparasi sampel kurang baik?

NOVOTEST TB-MCV-1M tidak memiliki fitur deteksi otomatis eksplisit yang menampilkan pesan “preparasi sampel gagal”. Namun, perangkat lunak analisis dan sistem optiknya menyediakan indikasi tidak langsung yang sangat berguna. Saat pengukuran diagonal otomatis dijalankan, sistem mengukur kedua diagonal jejak indentasi. Jika selisih antara diagonal satu dan diagonal lainnya melebihi ambang tertentu—yang mengindikasikan bentuk indentasi tidak simetris akibat permukaan miring atau rounded edges—operator dapat segera mencurigai adanya masalah preparasi. Beberapa varian perangkat lunak modern juga mampu menganalisis bentuk indentasi secara geometris dan memberikan peringatan jika ditemukan deviasi dari bentuk bujursangkar ideal. Lebih jauh, kemampuan perbesaran 400X pada layar kontras besar memungkinkan inspeksi visual kondisi permukaan dengan detail tinggi. Operator terlatih dapat mengidentifikasi goresan, porositas, atau rounding hanya dengan mengamati area target. Jadi, meski deteksi otomatis penuh belum tersedia, kombinasi analisis diagonal dan inspeksi visual berbasis optik resolusi tinggi memberikan confidence level yang memadai untuk memvalidasi kualitas preparasi sebelum dan sesudah indentasi.

Rekomendasi Hardness Tester

References

1. ASTM International. (2017). ASTM E384-17: Standard Test Method for Microindentation Hardness of Materials. West Conshohocken, PA: ASTM International.
2. ISO. (2018). ISO 6507-2: Metallic materials — Vickers hardness test — Part 2: Verification and calibration of testing machines. Geneva: International Organization for Standardization.
3. Vander Voort, G. F. (2007). Metallography: Principles and Practice. ASM International.
4. Buehler. (2020). The Science Behind Specimen Preparation for Microhardness Testing. Technical Bulletin, Vol. 4, Issue 2.
5. NOVOTEST. (2022). Technical Manual: TB-MCV-1M Micro Vickers Hardness Tester. Novotest LLC.
