Setiap hentakan percikan listrik pada proses Electrical Discharge Machining (EDM) mengikis material sekaligus menanamkan ancaman tak kasat mata. Data dari berbagai forum kegagalan industri manufaktur menunjukkan bahwa hampir 30% kegagalan prematur pada die dan punch perkakas berasal dari retakan mikro atau microcracks yang tidak terdeteksi selama inspeksi kualitas rutin. Paradoksnya, proses yang menghasilkan presisi tinggi ini justru meninggalkan lapisan permukaan getas dengan tegangan sisa ekstrem.
Ketika blanking die atau progressive die beroperasi di bawah beban impak berulang, konsentrasi tegangan pada zona getas tersebut dengan cepat berkembang menjadi retakan katastropik. Metode pengujian kekerasan konvensional sering gagal memberikan gambaran utuh karena ketidakmampuannya mengakses geometri sempit dan tepi tajam. Di sinilah Alat Uji Kekerasan NOVOTEST TB-B-CM hadir sebagai solusi strategis. Perangkat uji kekerasan portabel dengan metode Brinell ini memungkinkan teknisi melakukan pemetaan kekerasan presisi pada zona kritis, mengidentifikasi area bertegangan tinggi yang menjadi kandidat utama retakan mikro, dan memvalidasi efektivitas proses stress relieving sebelum die masuk ke lini produksi.
- Apa Itu Microcracks pada Die EDM?
- Penyebab Microcracks pada Die EDM
- Dampak Microcracks Terhadap Industri Manufaktur
- Cara Mendeteksi dan Mencegah Microcracks pada Die
- Peran Alat Uji Kekerasan dalam Solusi Kontrol Microcracks
- Studi Kasus: Penerapan NOVOTEST TB-B-CM untuk Kontrol Microcracks
- Kesimpulan
- FAQ
- Apakah semua die yang dikerjakan dengan EDM pasti mengalami microcracks?
- Seberapa efektif uji kekerasan Brinell untuk mendeteksi risiko microcracks?
- Bisakah NOVOTEST TB-B-CM digunakan untuk material non-ferro?
- Bagaimana cara melakukan pemetaan kekerasan yang efektif pada die dengan geometri kompleks?
- Apakah ada alternatif selain uji kekerasan untuk kontrol microcracks?
- References
Apa Itu Microcracks pada Die EDM?
Kegagalan die sering kali dimulai dari cacat yang ukurannya lebih kecil dari rambut manusia. Memahami karakteristik fundamental microcracks merupakan langkah awal merancang strategi kontrol kualitas yang efektif terhadap komponen hasil pemesinan EDM.
Definisi dan Karakteristik Microcracks
Microcracks pada die EDM merupakan jaringan retakan berukuran mikroskopis, umumnya memiliki lebar kurang dari 0,1 mm, yang terbentuk di permukaan atau lapisan sub-permukaan material. Retakan ini muncul sebagai konsekuensi langsung dari siklus termal ekstrem yang terjadi dalam proses EDM. Material die, yang sering kali merupakan baja perkakas seperti SKD11, H13, atau karbida tungsten, mengalami pemanasan mendadak hingga melebihi titik leburnya dalam hitungan mikrodetik, diikuti oleh pendinginan super cepat oleh cairan dielektrik. Gradien termal yang brutal ini menciptakan lapisan putih (white layer) yang keras namun sangat getas. Karakteristik paling berbahaya dari microcracks adalah sifatnya yang laten. Inspeksi visual standar tidak mampu mengidentifikasinya, dan hanya teknik pengujian non-destruktif spesifik atau analisis metalografi yang dapat mengonfirmasi keberadaannya.
Konsekuensi Jika Diabaikan
Mengabaikan keberadaan microcracks sama dengan membangun bom waktu dalam siklus produksi. Di bawah tekanan mekanis berulang selama operasi stamping atau forging, ujung-ujung retakan mikro ini berperan sebagai titik konsentrasi tegangan. Seiring bertambahnya siklus, retakan-retakan kecil ini akan merambat dan menyatu, membentuk retakan makro yang melemahkan integritas struktural die. Kegagalan yang terjadi kemudian bersifat katastropik dan tiba-tiba, sering kali menyebabkan chipping pada tepi potong yang merusak produk secara masif, atau lebih buruk lagi, die pecah total. Konsekuensinya bukan hanya kerugian material die yang mahal, tetapi juga downtime lini produksi yang tidak terencana dan potensi terkirimnya produk cacat ke pelanggan.
Penyebab Microcracks pada Die EDM
Mekanisme terbentuknya microcracks bersifat multidimensi, melibatkan interaksi kompleks antara parameter proses EDM, kondisi awal material, dan respons termalnya. Memahami etiologi ini esensial untuk merancang strategi mitigasi yang tepat sasaran.
Faktor Termal dan Tegangan Sisa
Akar permasalahan utama terletak pada profil termal yang tidak seimbang. Ketika percikan listrik berenergi tinggi menghantam permukaan die, lapisan paling atas memuai secara ekstrem. Namun, material di bawahnya yang lebih dingin menahan ekspansi ini, menciptakan tegangan tekan. Saat denyut berakhir dan cairan dielektrik mendinginkan permukaan secara drastis, lapisan atas menyusut lebih cepat daripada inti material yang masih panas. Proses ini membalikkan tegangan dari tekan menjadi tarik. Ketika tegangan tarik sisa ini melampaui kekuatan luluh material, retakan akan terbentuk sebagai mekanisme pelepasan energi. Fenomena ini diperparah oleh pembentukan martensit sekunder yang sangat getas pada lapisan recast, akibat pendinginan cepat yang bertindak sebagai proses self-quenching.
Pengaruh Parameter EDM
Parameter masukan pada mesin EDM memegang kendali langsung terhadap intensitas kerusakan termal. Energi denyut (pulse energy) yang tinggi dan durasi denyut (on-time) yang panjang menginjeksikan panas lebih banyak ke dalam benda kerja, menghasilkan lapisan recast yang lebih tebal dan tegangan sisa yang lebih tinggi. Arus puncak yang besar menciptakan kawah erosi yang kasar, yang geometrinya memicu konsentrasi tegangan. Selain itu, pemilihan polaritas yang tidak tepat untuk material tertentu dapat mengubah distribusi energi antara elektroda dan benda kerja, memperburuk efek termal pada permukaan die.
Kondisi Material Dasar
Kerentanan sebuah die terhadap microcracks juga ditentukan oleh kualitas metalurginya sebelum proses EDM. Struktur mikro awal yang tidak homogen, adanya karbida berukuran besar, atau segregasi inklusi non-logam menciptakan titik lemah intrinsik. Material dengan kekerasan dasar yang terlalu tinggi tanpa proses stress relieving yang memadai memiliki keuletan yang rendah, sehingga lebih rentan terhadap thermal shock dan inisiasi retakan.
Dampak Microcracks Terhadap Industri Manufaktur
Keberadaan microcracks bukan sekadar masalah teknis mikroskopis, melainkan ancaman strategis yang menggerogoti profitabilitas dan reputasi bisnis manufaktur secara signifikan.
Kerugian Produksi dan Finansial
Dampak paling langsung adalah pemendekan umur pakai die secara drastis. Die yang seharusnya mampu beroperasi hingga ratusan ribu siklus, bisa gagal dalam hitungan puluhan ribu siklus. Frekuensi penggantian die dan komponennya membengkak, meningkatkan biaya peralatan secara non-linear. Yang lebih merugikan adalah downtime mesin yang tidak terencana. Setiap menit lini produksi berhenti, kerugian finansial terakumulasi dari potensi output yang hilang. Lebih jauh, kualitas produk tergerus secara gradual namun pasti. Tepi potong yang retak mikro akan menghasilkan burr berlebih dan dimensi yang menyimpang dari toleransi, meningkatkan tingkat penolakan produk akhir.
Risiko Keselamatan dan Keandalan
Integritas struktural yang goyah menyimpan potensi bahaya keselamatan. Kegagalan mendadak pada die besar di bawah tekanan tinggi dapat melepaskan fragmen logam berkecepatan tinggi, membahayakan operator dan peralatan di sekitarnya. Dalam konteks rantai pasok komponen kritis untuk industri otomotif atau kedirgantaraan, kegagalan yang tidak terdeteksi pada level subkomponen dapat bereskalasi menjadi kegagalan sistem yang katastropik, dengan konsekuensi yang jauh lebih mahal dan berbahaya.
Dampak pada Reputasi Perusahaan
Pelanggan modern menuntut konsistensi dan keandalan. Ketidakmampuan memasok produk dengan kualitas stabil dalam tenggat waktu yang ketat, akibat masalah die yang berulang, akan mengikis kepercayaan pelanggan dengan cepat. Keengganan untuk memberikan repeat order merupakan kerugian jangka panjang yang paling sulit dipulihkan. Reputasi sebagai pemasok andal adalah aset tak berwujud yang dapat hancur oleh cacat mikro yang tidak terkelola.
Cara Mendeteksi dan Mencegah Microcracks pada Die
Strategi efektif melawan microcracks memerlukan kombinasi teknik deteksi yang tepat dan intervensi berbasis data pada proses produksi.
Teknik Deteksi Konvensional vs Modern
Berbagai metode deteksi menawarkan tingkat sensitivitas dan aplikabilitas yang berbeda. Uji penetran dye (dye penetrant test) efektif untuk mengidentifikasi retakan yang sudah terbuka di permukaan, tetapi tidak berguna untuk retakan sub-permukaan. Pengujian ultrasonik mampu menjangkau area sub-permukaan, tetapi memerlukan operator berketerampilan tinggi dan sulit diaplikasikan pada geometri kompleks. Analisis metalografi memberikan informasi paling komprehensif, namun bersifat destruktif, lambat, dan hanya mewakili satu irisan penampang. Sebagai pendekatan modern, pemetaan kekerasan (hardness mapping) menawarkan solusi semi-non-destruktif yang cerdas. Metode ini mengukur variasi nilai kekerasan di berbagai titik untuk mengidentifikasi zona bertegangan sisa tinggi. Area yang mengalami pengerasan berlebih (over-hardening) mengindikasikan konsentrasi tegangan, yang secara langsung berkorelasi dengan risiko pembentukan microcracks, bahkan pada area tipis dan tepi tajam.
Strategi Pencegahan Berbasis Material dan Proses
Pencegahan harus dimulai dari hulu. Menerapkan pre-heating pada material sebelum EDM membantu mengurangi gradien termal antara permukaan dan inti. Optimalisasi parameter EDM, seperti menurunkan arus puncak dan memperpendek durasi denyut, secara langsung membatasi jumlah energi termal yang diinjeksikan. Langkah paling krusial adalah perlakuan panas pasca-EDM (post-EDM heat treatment). Proses tempering segera setelah EDM bertujuan untuk menghilangkan tegangan sisa dan melunakkan lapisan putih yang getas, memulihkan keuletan material. Pemolesan mekanis untuk menghilangkan lapisan white layer secara fisik juga merupakan prosedur yang sangat disarankan.
Memasukkan Pengujian Kekerasan dalam SOP
Pengujian kekerasan tidak lagi boleh diposisikan sebagai inspeksi akhir yang opsional. Pengujian ini harus menjadi langkah baku dalam Standard Operating Procedure (SOP) kontrol kualitas. Lakukan pemetaan kekerasan secara sistematis pada area kritis yang teridentifikasi: tepi tajam, radius kecil, dan area yang paling banyak terpapar percikan EDM. Data kekerasan ini berfungsi untuk memvalidasi efektivitas proses tempering pasca-EDM. Jika peta kekerasan masih menunjukkan zona dengan nilai kekerasan anomal tinggi, maka perlu dilakukan siklus tempering lanjutan sebelum die diizinkan masuk ke tahap produksi.
Peran Alat Uji Kekerasan dalam Solusi Kontrol Microcracks
Pemetaan kekerasan sebagai strategi kontrol kualitas membutuhkan instrumen yang tidak hanya akurat, tetapi juga mampu beradaptasi dengan kompleksitas geometri die. Alat Uji Kekerasan NOVOTEST TB-B-CM dirancang untuk menjawab tantangan ini.
Mengapa Uji Kekerasan Brinell?
Metode Brinell menjadi pilihan yang sangat relevan untuk investigasi risiko microcracks pada die. Dengan menggunakan indentor bola karbida yang relatif besar, uji Brinell menghasilkan indentasi yang mencakup area material yang lebih luas dibandingkan metode Rockwell atau Vickers. Hal ini memberikan nilai kekerasan makro yang lebih representatif terhadap kondisi bulk material dan kurang sensitif terhadap anomali mikro-lokal, sehingga sangat baik untuk mencerminkan kegetasan struktural akibat tegangan sisa termal. Variasi nilai HB pada area berdekatan menjadi indikator kuat adanya distribusi tegangan yang tidak merata.
Keunggulan NOVOTEST TB-B-CM untuk Aplikasi Die EDM

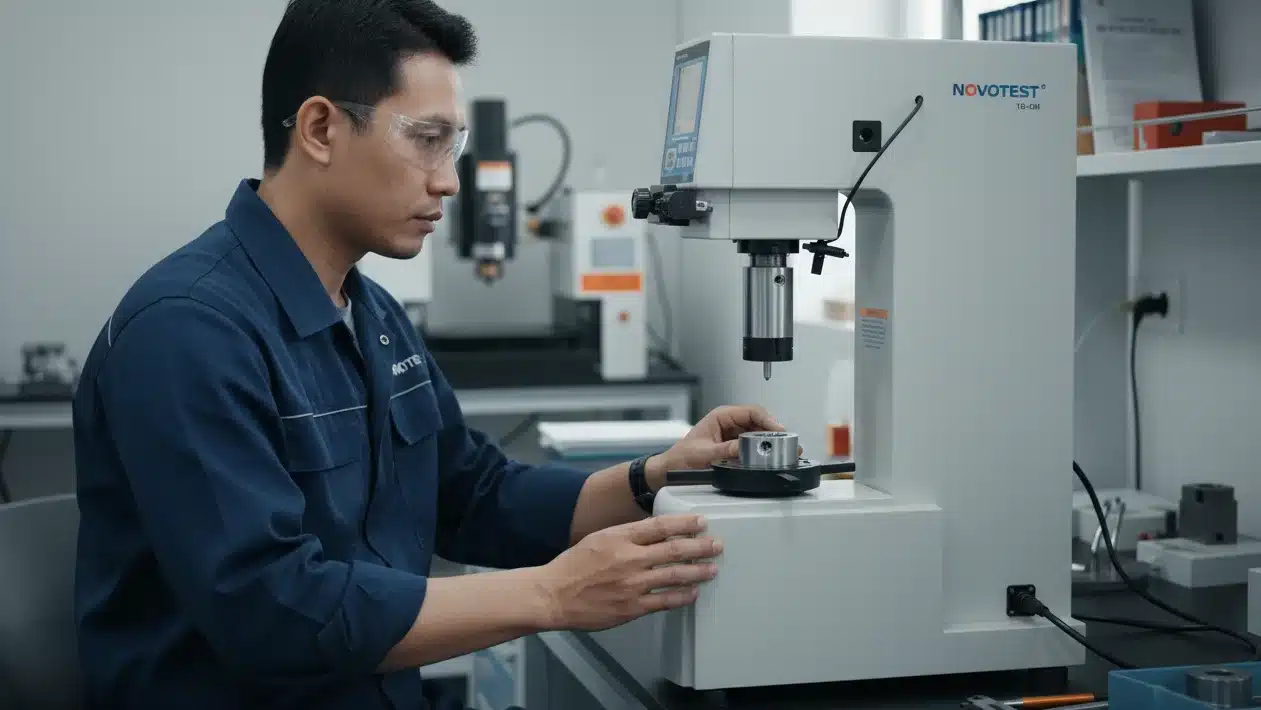

Alat Uji Kekerasan NOVOTEST TB-B-CM merupakan sebuah perangkat pengujian kekerasan logam skala Brinell yang menggabungkan kapabilitas laboratorium ke dalam desain yang fungsional. Desain alat yang simpel dengan dimensi 550 x 210 x 750 mm memudahkan penempatan di area kerja manufaktur. Fitur otomatis mengendalikan kekuatan beban secara elektronik menghilangkan subjektivitas operator, meningkatkan akurasi dan produktivitas pengujian secara signifikan sesuai standar ISO 6506-2 dan ASTM E10. Kemampuannya untuk menerapkan berbagai beban uji, dari 62,5 kgf hingga 3000 kgf, memungkinkan teknisi untuk mengukur pada area dengan ketebalan beragam dan tepi tajam dengan memilih skala yang tepat, seperti HBW2.5/62.5 untuk area tipis atau HBW10/3000 untuk balok die besar. Layar LCD yang jelas mempermudah pembacaan data secara cepat, fitur krusial saat memetakan puluhan titik pengukuran.
Implementasi dalam Quality Control Routine
Integrasi NOVOTEST TB-B-CM ke dalam rutinitas quality control menciptakan alur kerja prediktif. Teknisi dapat melakukan pemetaan kekerasan sebelum dan sesudah proses EDM. Data awal dari die setelah pre-hardening memberikan baseline. Setelah EDM dan tempering, pemetaan diulang pada titik yang sama. Setiap lonjakan kekerasan yang melebihi batas spesifikasi mengindikasikan potensi zona getas yang memerlukan perhatian. Pendekatan berbasis data ini memungkinkan tim QC untuk menentukan secara objektif apakah sebuah die memerlukan tempering tambahan atau aman untuk produksi, mendokumentasikan setiap langkah sebagai bagian dari ketelusuran (traceability) kualitas.
Tabel Spesifikasi Alat Uji Kekerasan NOVOTEST TB-B-CM
| Parameter | Spesifikasi |
|---|---|
| Skala Uji | HBW2.5 / 62.5, HBW2.5 / 187.5, HBW5 / 62.5, HBW5 / 125, HBW5 / 250, HBW5 / 750, HBW10 / 100, HBW10 / 250, HBW10 / 500, HBW10 / 1000, HBW10 / 1500, HBW10 / 3000 |
| Beban Pengujian | 62.5 kg, 100 kg, 125 kg, 187.5 kg, 250 kg, 500 kg, 750 kg, 1000 kg, 1500 kg, 3000 kg |
| Rentang Pengukuran | 80 – 650 HB |
| Waktu Pembebanan | 5 – 60 detik (dapat diatur) |
| Dimensi Instrumen | 550 x 210 x 750 mm |
| Tinggi Maks. Sampel | 230 mm |
| Kedalaman Maks. Sampel | 135 mm |
| Berat Bersih | 125 kg |
| Akurasi | Sesuai standar ISO 6506-2 dan ASTM E10 |
Studi Kasus: Penerapan NOVOTEST TB-B-CM untuk Kontrol Microcracks
Sebuah ilustrasi aplikatif membantu memahami bagaimana data kekerasan kuantitatif dapat mentransformasi strategi kontrol kualitas dari reaktif menjadi prediktif.
Latar Belakang Perusahaan
Sebuah perusahaan spesialis komponen stamping presisi mengalami masalah kronis pada die progressive-nya. Die yang dibuat dari material baja perkakas SKD11 ini digunakan untuk memproduksi konektor elektronik. Proses EDM digunakan secara intensif untuk membentuk kontur rumit dan lubang-lubang kecil pada punch dan die block.
Masalah yang Dihadapi
Tim produksi mengeluhkan retakan prematur yang konsisten muncul di sekitar sudut punch dengan radius kecil setelah rata-rata hanya 50.000 siklus. Pemeriksaan dye penetrant hanya berhasil menemukan retakan setelah chipping terjadi, yang berarti strategi deteksi bersifat reaktif dan selalu terlambat. Penggunaan hardness tester Rockwell konvensional gagal memberikan solusi karena indenternya terlalu besar untuk mengakses radius kecil, dan nilai kekerasan tunggal yang dihasilkan tidak memberikan informasi tentang distribusi tegangan di sekitar zona kritis.
Implementasi Solusi
Tim quality control mengadopsi Alat Uji Kekerasan NOVOTEST TB-B-CM untuk melakukan pemetaan kekerasan Brinell dengan skala HBW2.5/187.5 pada sepanjang kontur punch dengan interval 2 mm. Hasil pemetaan mengungkap sebuah anomali: terdapat peningkatan kekerasan lokal yang ekstrem, terkonversi setara di atas 65 HRC, tepat di area yang kemudian mengalami retakan. Anomali ini mengindikasikan overheating lokal selama proses EDM yang menghasilkan transformasi martensit getas dan tidak tereliminasi sempurna oleh proses tempering standar. Berdasarkan data kuantitatif ini, tim manufaktur mengubah parameter EDM dengan menurunkan arus puncak sebesar 15% dan memperpanjang durasi tempering pasca-EDM selama 2 jam. Pada batch die berikutnya, pemetaan kekerasan pasca-perlakuan menunjukkan profil yang seragam. Hasilnya, umur pakai die yang telah dioptimasi prosesnya melonjak hingga 120.000 siklus, peningkatan performa sebesar 140%, tanpa indikasi retakan mikro.
Untuk mendukung implementasi strategi kontrol kualitas berbasis data ini, memiliki akses ke perangkat uji yang andal merupakan fondasi utama. CV. Java Multi Mandiri hadir sebagai mitra strategis yang menyediakan berbagai solusi alat ukur dan pengujian, termasuk Alat Uji Kekerasan NOVOTEST TB-B-CM, untuk memastikan setiap langkah pengujian Anda menghasilkan data yang presisi dan dapat diandalkan. Pelajari lebih lanjut aplikasi produk untuk kebutuhan spesifik Anda dan pastikan kualitas die Anda berada pada standar tertinggi.
Kesimpulan
Microcracks pada die EDM adalah ancaman laten yang mengubah presisi menjadi kegagalan jika tidak dikelola dengan strategi yang tepat. Ancaman ini tidak dapat dimitigasi hanya dengan mengandalkan inspeksi visual atau uji kekerasan titik tunggal. Seperti yang ditunjukkan oleh studi kasus, pendekatan modern menuntut pemetaan kekerasan untuk mengidentifikasi zona konsentrasi tegangan sebelum berkembang menjadi retakan katastropik. Alat Uji Kekerasan NOVOTEST TB-B-CM terbukti menjadi instrumen vital dalam paradigma ini, menawarkan fleksibilitas beban uji untuk mengakses geometri kritis serta akurasi untuk pemetaan yang kredibel. Mengintegrasikan perangkat ini ke dalam SOP quality control bukan lagi sebuah opsi, melainkan investasi strategis untuk memperpanjang umur pakai die, menekan kerugian downtime, dan menjaga reputasi perusahaan dalam persaingan manufaktur presisi. Baca panduan terkait untuk memperdalam wawasan Anda tentang teknik pengujian kekerasan dan temukan konfigurasi alat yang paling sesuai dengan kebutuhan kontrol kualitas Anda.
FAQ
Apakah semua die yang dikerjakan dengan EDM pasti mengalami microcracks?
Tidak mutlak, tetapi kemungkinannya sangat tinggi, terutama pada material baja perkakas yang keras. Microcracks terbentuk akibat tegangan termal yang inherent dalam proses EDM. Namun, intensitas dan kedalamannya bervariasi. Dengan kontrol parameter yang ketat, pemilihan material yang tepat, dan perlakuan panas pasca-EDM yang optimal, pembentukan microcracks dapat diminimalkan hingga level yang tidak signifikan atau bahkan dihilangkan. Pengujian kekerasan adalah cara untuk memvalidasi efektivitas mitigasi ini.
Seberapa efektif uji kekerasan Brinell untuk mendeteksi risiko microcracks?
Uji Brinell sangat efektif dalam konteks pemetaan (mapping), bukan sekadar mengukur nilai kekerasan di satu titik. Microcracks erat kaitannya dengan tegangan sisa yang ter-manifestasi sebagai variasi kekerasan lokal. Dengan melakukan indentasi Brinell di beberapa titik, Anda dapat mengidentifikasi zona dengan kekerasan anomal tinggi yang mengindikasikan kegetasan lokal dan tegangan sisa. Metode ini bersifat prediktif, mengidentifikasi area berisiko tinggi sebelum retakan terbentuk.
Bisakah NOVOTEST TB-B-CM digunakan untuk material non-ferro?
Ya, benar. Alat Uji Kekerasan NOVOTEST TB-B-CM sangat sesuai untuk mengukur kekerasan logam non-ferrous seperti tembaga, aluminium, timbal, dan timah, selain paduan besi dan baja. Kunci suksesnya terletak pada pemilihan skala beban uji (indentor dan gaya) yang tepat. Untuk material lunak seperti aluminium, teknisi akan menggunakan skala dengan beban lebih rendah, seperti HBW2.5/62.5, untuk menghasilkan indentasi yang terukur dengan baik tanpa menembus material.
Bagaimana cara melakukan pemetaan kekerasan yang efektif pada die dengan geometri kompleks?
Pemetaan yang efektif membutuhkan pendekatan sistematis. Pertama, identifikasi area kritis secara visual: tepi tajam, radius kecil, dan area yang menunjukkan tanda-tanda aus tidak normal. Kedua, buatlah grid atau jalur pengukuran dengan interval yang konsisten, misalnya setiap 2-3 mm di sepanjang kontur tersebut. Gunakan anvil khusus atau dudukan yang memungkinkan posisi pengukuran stabil. Catat setiap nilai kekerasan dan koordinatnya, lalu plot dalam grafik atau tabel. Alat seperti NOVOTEST TB-B-CM dengan operasi mudah dan digital display memudahkan proses dokumentasi ini.
Apakah ada alternatif selain uji kekerasan untuk kontrol microcracks?
Ada beberapa metode alternatif yang bisa digunakan secara komplementer. Uji ultrasonik mampu mendeteksi cacat sub-permukaan, tetapi kurang efektif untuk retakan mikroskopis yang baru inisiasi. Uji partikel magnetik efektif untuk material ferromagnetik, tetapi hanya mendeteksi retakan permukaan dan dekat permukaan. Analisis metalografi destruktif memberikan gambaran detail tetapi mahal dan memakan waktu. Pemetaan kekerasan dengan metode Brinell dari NOVOTEST TB-B-CM menawarkan keseimbangan antara kecepatan, biaya, aksesibilitas geometri, dan kemampuan memberikan data kuantitatif yang berkorelasi langsung dengan risiko kegagalan material.
Rekomendasi Hardness Tester
References
- ASM International. (2002). ASM Handbook Volume 11: Failure Analysis and Prevention. ASM International. (Membahas mekanisme tegangan sisa dan inisiasi retakan pada baja perkakas).
- Boothroyd, G., & Knight, W. A. (2006). Fundamentals of Machining and Machine Tools. CRC Press. (Menjelaskan pengaruh parameter proses terhadap integritas permukaan material).
- ISO 6506-2:2018. Metallic Materials — Brinell Hardness Test — Part 2: Verification and Calibration of Testing Machines. International Organization for Standardization. (Menjabarkan standar akurasi untuk alat uji kekerasan Brinell).
- Jahan, M. P. (2015). Electrical Discharge Machining (EDM): Types, Technologies and Applications. Nova Science Publishers. (Membahas tentang pembentukan recast layer dan tegangan termal selama EDM).
- Totten, G. E., Howes, M. A., & Inoue, T. (2002). Handbook of Residual Stress and Deformation of Steel. ASM International. (Menjelaskan hubungan antara distribusi kekerasan dan tegangan sisa pada material yang mengalami siklus termal).
