Bayangkan sebuah skenario di lantai produksi: sebuah bone plate titanium yang telah melalui proses pembengkokan dingin lolos inspeksi dimensi. Namun, beberapa bulan setelah implan tertanam, kegagalan fatigue terjadi. Retakan dimulai dari area yang secara visual tampak sempurna. Inilah ancaman nyata dari variasi kekerasan mikro. Proses forming seperti bending atau cold working pada komponen implan ortopedi tidak hanya mengubah bentuk, tetapi juga secara drastis mengubah struktur mikro dan nilai kekerasan material lokal. Ketidakseragaman ini menciptakan titik lemah yang menjadi inisiator retak, mengompromikan keandalan jangka panjang dan keselamatan pasien. Mendeteksi anomali mikroskopis ini menjadi krusial, dan di sinilah peran alat uji kekerasan dengan presisi tinggi menjadi krusial. Alat Uji Kekerasan NOVOTEST TB-MCV-1A hadir sebagai solusi, menawarkan metode Mikro Vickers yang mampu memetakan variasi kekerasan pada area kritis yang tidak terlihat oleh mata telanjang, memastikan setiap komponen memenuhi standar ketat sebelum memasuki ruang operasi.

1. Tantangan Utama di Industri Manufaktur Implan Ortopedi
2. Kebutuhan Pengujian untuk Deteksi Variasi Kekerasan Mikro Implan
3. Solusi dengan Alat Uji Kekerasan Mikro Vickers NOVOTEST TB-MCV-1A
4. Cara Kerja dan Aplikasi di Lapangan pada Komponen Implan
5. Studi Kasus Singkat: Validasi Kualitas dengan Deteksi Variasi Kekerasan Mikro
6. Keunggulan Dibanding Metode Konvensional
7. Tips Memilih Alat Uji Kekerasan Mikro yang Tepat untuk Aplikasi Implan
8. Kesimpulan
9. FAQ
   1. Apa yang dimaksud dengan variasi kekerasan mikro dan mengapa penting dideteksi pada implan ortopedi?
   2. Bagaimana Alat Uji Kekerasan NOVOTEST TB-MCV-1A bekerja untuk mendeteksi perbedaan kekerasan di area sekecil lubang sekrup?
   3. Apakah alat ini hanya bisa digunakan untuk komponen implan atau bisa untuk material lain?
   4. Berapa kisaran beban uji yang tersedia dan apa pengaruhnya terhadap hasil pengukuran?
10. References

Tantangan Utama di Industri Manufaktur Implan Ortopedi

Proses manufaktur implan ortopedi, khususnya pada komponen seperti plate dan intramedullary nail, sangat bergantung pada proses forming untuk mencapai geometri yang sesuai dengan anatomi tulang manusia. Proses-proses seperti bending, cold working, dan forging memberikan deformasi plastis yang diperlukan. Namun, operasi ini secara inheren menciptakan ketidakseragaman. Deformasi plastis tidak terjadi secara merata di seluruh penampang komponen. Area yang mengalami regangan tinggi akan mengalami pengerasan regangan (strain hardening) yang lebih signifikan, sementara area dengan regangan rendah relatif tidak berubah. Fenomena ini menghasilkan apa yang dikenal sebagai variasi kekerasan mikro lokal.

Area paling kritis pada implan seringkali menjadi titik fokus variasi ini. Misalnya, pada bone plate, tikungan yang dibuat untuk menyesuaikan kontur tulang adalah zona dengan gradien kekerasan tinggi. Permukaan luar tikungan mengalami tegangan tarik dan regangan maksimum, sehingga kekerasannya meningkat tajam, sementara permukaan dalam cenderung memiliki karakteristik berbeda. Hal serupa terjadi pada intramedullary nail di bagian transisi diameter atau di sekitar alur dan ulir pengunci. Lubang sekrup pada plate juga merupakan titik konsentrasi tegangan yang sangat rentan. Selama proses forming di dekat lubang, aliran material menjadi tidak seragam, menciptakan ‘hotspot’ kekerasan yang sulit diprediksi hanya dengan simulasi.

Dampak dari variasi ini sangat serius. Ketahanan fatigue sebuah implan—kemampuannya menahan beban siklik selama bertahun-tahun di dalam tubuh—sangat bergantung pada homogenitas material. Variasi kekerasan menciptakan ketidakcocokan sifat mekanik lokal. Zona yang lebih keras mungkin menjadi getas dan rentan terhadap inisiasi retak mikro, sementara zona yang lebih lunak dapat mengalami deformasi lokal. Kombinasi ini secara signifikan memperpendek umur fatigue komponen. Kesulitan utama di lantai produksi adalah mengidentifikasi variasi ini secara cepat dan kuantitatif. Inspeksi visual tidak dapat mendeteksinya, dan metode uji mekanis makro seperti uji tarik hanya memberikan nilai rata-rata dari area yang lebih besar, sehingga menghilangkan detail kritis pada level mikro.

Kebutuhan Pengujian untuk Deteksi Variasi Kekerasan Mikro Implan

Untuk menjawab tantangan tersebut, metode pengujian yang diadopsi harus memenuhi serangkaian persyaratan ketat, baik dari sisi teknis maupun praktis produksi. Pertama dan terpenting adalah kemampuan mengukur pada skala mikro. Metode uji harus mampu menempatkan indentasi yang sangat kecil pada area spesifik, seperti dinding lubang sekrup, radius tikungan, atau tepi ulir. Akurasi tinggi sesuai dengan standar internasional seperti ASTM E384 dan ISO 6507 adalah sebuah keharusan untuk memvalidasi hasil pengujian.

Beban uji yang rendah menjadi krusial. Penggunaan beban tinggi pada material setipis plate atau pada area kritis akan merusak komponen atau menghasilkan data yang tidak representatif karena area yang terpengaruh deformasi terlalu luas. Mikro Vickers, dengan beban mulai dari puluhan gram-force, adalah jawabannya. Lebih dari sekadar mengukur di satu titik, kebutuhan nyata di industri adalah kemampuan memetakan distribusi kekerasan (hardness mapping). Insinyur perlu melihat gradien kekerasan di sepanjang jalur kritis, misalnya dari pusat lubang sekrup ke tepinya, atau sepanjang garis netral dari sebuah tikungan. Pemetaan ini memungkinkan identifikasi ‘daerah lemah’ secara visual dan kuantitatif. Terakhir, semua hasil pengukuran harus repeatable, terdokumentasi secara digital, dan mudah diinterpretasi. Hal ini memastikan integritas data, ketertelusuran, dan memungkinkan pengambilan keputusan yang cepat dan berbasis data.

Solusi dengan Alat Uji Kekerasan Mikro Vickers NOVOTEST TB-MCV-1A

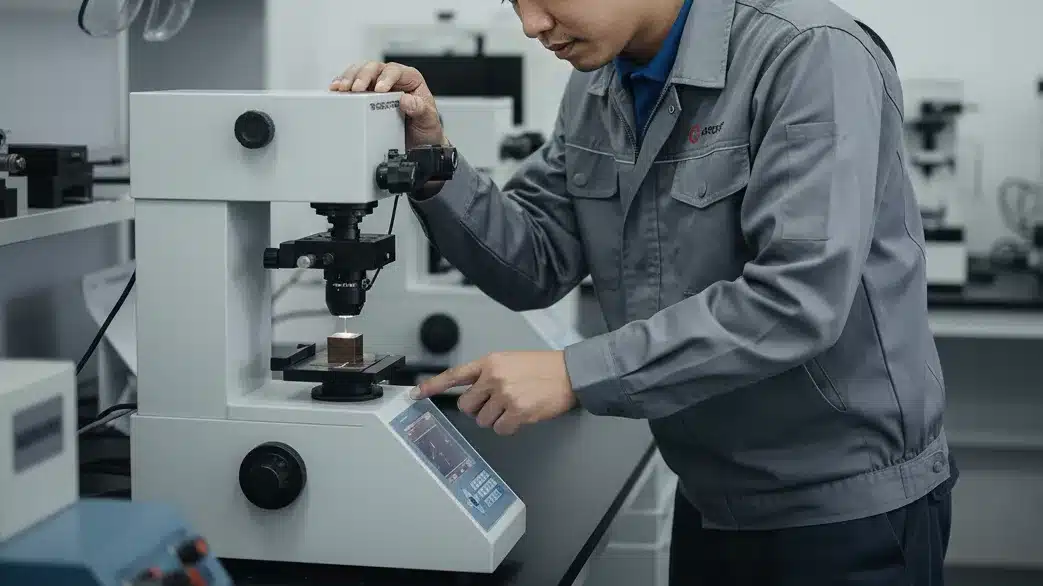

Alat Uji Kekerasan NOVOTEST TB-MCV-1A adalah perangkat yang dirancang spesifik untuk menjawab tantangan pengukuran presisi pada komponen kecil dan area mikro. Alat ini bekerja berdasarkan skala Micro Vickers, sebuah metode yang telah lama menjadi standar emas dalam karakterisasi material pada skala mikroskopis. Sebagai solusi benchtop yang kokoh, ia menggabungkan kemampuan laboratorium ke dalam satu unit yang dapat diandalkan di dekat lantai produksi.

Keunggulan utama NOVOTEST TB-MCV-1A terletak pada rentang beban ujinya yang lebar, mulai dari 10 gf hingga 1 kgf. Fleksibilitas ini sangat ideal untuk material implan yang beragam, seperti paduan titanium (Ti-6Al-4V), baja tahan karat medis (SS316L), dan paduan kobalt-krom (CoCr). Untuk mengukur perbedaan kekerasan pada lempeng titanium yang tipis pasca-bending, operator dapat menggunakan beban 100 gf atau 200 gf untuk mendapatkan indentasi yang cukup kecil namun tetap akurat. Fitur pengukuran diagonal indentasi otomatis menjadi pembeda signifikan. Dengan mikroskop terintegrasi yang menyediakan perbesaran 400X untuk pengukuran, alat ini secara otomatis mendeteksi dan mengukur diagonal jejak intan piramida. Hal ini menghilangkan subjektivitas operator yang sering menjadi sumber kesalahan pada alat uji manual. Nilai kekerasan Vickers (HV) langsung dihitung dan ditampilkan pada layar LCD digital yang besar dan kontras tinggi.

Alat ini tidak membutuhkan tabel konversi tambahan. Media pengukurnya memungkinkan pengguna untuk menghitung ulang secara otomatis nilai yang diperoleh dalam skala kekerasan lainnya, seperti HRA, HRC, atau HBW. Fitur ini mempercepat alur kerja dan meminimalkan potensi kesalahan konversi manual. Dengan dimensi 63 x 40 x 78 cm, perangkat ini cukup ringkas untuk laboratorium QC namun cukup kokoh untuk penggunaan industri. Sistem optiknya yang terdiri dari lensa objektif 10x dan 40x, serta lensa okuler 10x, memberikan fleksibilitas untuk observasi dan pengukuran yang detail pada rentang 0-200 µm. Semua spesifikasi ini menjadikan NOVOTEST TB-MCV-1A bukan sekadar alat ukur, melainkan pusat kendali kualitas untuk memastikan integritas material implan.

Cara Kerja dan Aplikasi di Lapangan pada Komponen Implan

Prinsip kerja alat uji Mikro Vickers seperti NOVOTEST TB-MCV-1A bersifat elegantly simple namun sangat presisi. Sebuah indentor intan berbentuk piramida dengan sudut muka 136 derajat ditekan ke permukaan material yang telah dipersiapkan, dengan beban uji yang telah dipilih secara presisi. Setelah siklus loading-dwelling-unloading yang dikontrol otomatis oleh alat selama 0-60 detik, jejak mikroskopis berbentuk persegi akan tertinggal. Melalui mikroskop terintegrasi, panjang kedua diagonal jejak tersebut diukur secara otomatis oleh sistem. Nilai kekerasan Vickers (HV) lalu dihitung berdasarkan beban dan luas permukaan jejak.

Prosedur tipikal di lapangan untuk mendeteksi variasi akibat forming sangat terstruktur. Pertama, siapkan sampel implan, baik berupa plate atau nail. Permukaan yang akan diuji harus bersih dan, untuk hasil optimal, sedikit dipoles untuk menghilangkan lapisan oksida atau kontaminan. Letakkan sampel pada meja uji X-Y yang presisi. Untuk aplikasi pada bone plate, fokuskan mikroskop pada titik pertama di sepanjang jalur tikungan. Misalnya, mulai dari area 2 mm sebelum radius tikungan, lalu pada puncak tikungan, dan beberapa titik setelahnya. Lakukan indentasi pada setiap titik. Sistem akan otomatis menghitung dan mendokumentasikan nilai HV untuk setiap lokasi.

Pendekatan serupa dilakukan pada intramedullary nail. Fokus pengukuran diarahkan pada daerah transisi geometri—misalnya, dari batang utama ke area ulir pengunci, atau di sekitar lubang slot. Di sinilah aliran material selama proses forging paling kompleks dan berpotensi menghasilkan anomali kekerasan. Data digital yang dihasilkan dari setiap titik pengukuran memungkinkan insinyur QC untuk menyusun ‘peta kekerasan’ sederhana. Proses ini memvisualisasikan gradien nilai HV, mengidentifikasi puncak kekerasan yang mencurigakan, atau zona dengan nilai di bawah ambang batas yang telah ditetapkan. Dengan pengamatan perbesaran 100X dan pengukuran presisi 400X, area seluas lubang sekrup dapat dipindai secara sistematis, memberikan gambaran lengkap tentang efek forming pada level mikro.

Studi Kasus Singkat: Validasi Kualitas dengan Deteksi Variasi Kekerasan Mikro

Sebuah pabrikan implan ortopedi menghadapi lonjakan pengembalian produk dari rumah sakit. Kegagalan yang dilaporkan adalah fraktur fatigue pada intramedullary nail titanium di bagian lubang pengunci distal, terjadi hanya beberapa bulan pasca-operasi. Tim QC dan insinyur manufaktur melakukan investigasi menyeluruh. Dimensi produk, komposisi kimia, dan uji tarik makro semuanya berada dalam rentang spesifikasi. Masalahnya tidak terdeteksi oleh inspeksi standar.

Tim kemudian menerapkan strategi baru menggunakan Alat Uji Kekerasan NOVOTEST TB-MCV-1A. Mereka melakukan pemetaan kekerasan mikro pada penampang melintang nail di area lubang pengunci, sebuah zona yang mengalami proses cold work intensif. Dengan menggunakan beban uji 300 gf, mereka melakukan serangkaian indentasi membentuk grid di sekitar lubang. Hasilnya segera menunjukkan anomali: terdapat variasi kekerasan yang sangat tinggi. Beberapa titik di tepi dalam lubang menunjukkan nilai kekerasan hingga 385 HV, sementara area di sekitarnya hanya sekitar 335 HV—selisih lebih dari 50 HV. Zona dengan kekerasan tinggi ini teridentifikasi sebagai titik inisiasi retak fatigue.

Berdasarkan temuan kuantitatif ini, tim manufaktur meninjau ulang parameter proses forming, khususnya kecepatan dan tekanan pada tahap pembentukan lubang dan ulir. Simulasi elemen hingga dijalankan ulang dan parameter proses dioptimalkan untuk mengurangi gradien regangan. Setelah penyesuaian proses, pengujian ulang dengan NOVOTEST TB-MCV-1A menunjukkan variasi kekerasan berhasil ditekan hingga di bawah 20 HV. Hasil akhirnya berbicara sendiri: uji fatigue validasi pasca-perbaikan menunjukkan peningkatan umur siklik lebih dari 40%, dan tingkat kegagalan produk di lapangan turun secara signifikan. Investasi dalam deteksi variasi kekerasan mikro telah menyelamatkan reputasi perusahaan dan, yang terpenting, keselamatan pasien.

Keunggulan Dibanding Metode Konvensional

Metode konvensional yang umum digunakan di industri manufaktur logam seringkali kurang memadai untuk mendeteksi masalah spesifik pada implan ortopedi. Uji kekerasan Rockwell atau Brinell, misalnya, menggunakan indentor bola dan beban yang relatif besar (mulai dari puluhan hingga ratusan kilogram-force). Jejak yang dihasilkan besar, mencakup area yang luas dan merepresentasikan kekerasan makro. Metode ini tidak akan mampu membedakan variasi kekerasan pada area sempit seperti dinding lubang sekrup dan justru berisiko merusak geometri komponen yang presisi.

Sementara itu, inspeksi visual hanyalah metode kualitatif. Inspektor dapat melihat goresan, perubahan warna, atau kerusakan permukaan, tetapi tidak mungkin ‘melihat’ nilai kekerasan atau gradiennya. Ketidakseragaman kekerasan mikro adalah cacat laten yang sepenuhnya tidak terlihat. NOVOTEST TB-MCV-1A mengisi kesenjangan ini dengan sempurna. Kemampuannya menerapkan beban mikro menjadikannya non-destruktif secara praktis untuk komponen implan. Jejak yang ditinggalkan berukuran lebih kecil dari 100 µm, sehingga tidak memengaruhi fungsi atau kebersihan implan. Keunggulan lainnya adalah kecepatan. Sistem pengukuran otomatis dan perhitungan internal memungkinkan analisis multi-titik dalam waktu singkat, menghasilkan data yang siap diolah menjadi laporan kualitas digital, jauh melampaui kemampuan uji konvensional dan inspeksi manual.

Tips Memilih Alat Uji Kekerasan Mikro yang Tepat untuk Aplikasi Implan

Memilih alat uji kekerasan mikro untuk memastikan kualitas implan ortopedi adalah keputusan strategis. Berikut adalah panduan praktis yang perlu Anda pertimbangkan:

Pertama, pastikan rentang beban uji sesuai dengan karakteristik material target Anda. Untuk paduan implan populer seperti Ti-6Al-4V, CoCr, dan SS316L, alat dengan beban uji mulai dari 10 gf hingga 1 kgf, seperti yang dimiliki NOVOTEST TB-MCV-1A, memberikan fleksibilitas ideal. Kedua, prioritaskan alat dengan otomatisasi. Fitur auto-measure untuk diagonal indentasi dan perhitungan nilai kekerasan bukan hanya soal kecepatan, tetapi konsistensi dan eliminasi bias operator. Kamera built-in dan layar digital yang jernih adalah keharusan untuk efisiensi kerja modern. Ketiga, verifikasi standar dan kalibrasi. Alat harus sepenuhnya memenuhi standar internasional seperti ASTM E384 dan ISO 6507. Pastikan alat tersebut dilengkapi dengan sertifikat kalibrasi yang valid dan Anda memiliki akses mudah ke layanan kalibrasi berkala. Terakhir, dan ini yang paling penting, pertimbangkan dukungan dari distributor resmi. Kemitraan dengan distributor yang tepat akan menentukan pengalaman Anda dalam jangka panjang. Dukungan pelatihan penggunaan, ketersediaan suku cadang, dan layanan purna jual yang responsif akan memastikan alat Anda terus memberikan performa optimalnya.

Di sinilah peran CV. Java Multi Mandiri sebagai supplier dan distributor alat ukur dan pengujian terpercaya menjadi sangat relevan. Sebagai mitra yang memahami kebutuhan industri Anda, mereka tidak hanya menyediakan Alat Uji Kekerasan NOVOTEST TB-MCV-1A, tetapi juga mendukung proses validasi kualitas Anda dengan solusi yang tepat guna. Dengan pengalaman dan jaringannya, mereka dapat memastikan Anda mendapatkan perangkat yang sesuai spesifikasi, termasuk pelatihan dan dukungan teknis agar tim Anda dapat mengoperasikan alat secara mandiri dan kompeten.

Kesimpulan

Variasi kekerasan mikro yang diinduksi oleh proses forming adalah ancaman tersembunyi terhadap integritas dan keandalan implan ortopedi. Masalah ini, yang tidak terdeteksi oleh metode uji konvensional atau inspeksi visual, dapat menjadi akar penyebab kegagalan fatigue yang membahayakan pasien. Alat Uji Kekerasan NOVOTEST TB-MCV-1A menawarkan solusi deteksi dini yang presisi, akurat, dan non-destruktif. Dengan kemampuannya melakukan pemetaan kekerasan pada area kritis seperti tikungan plate dan lubang sekrup nail, alat ini mentransformasi data material menjadi wawasan yang dapat ditindaklanjuti untuk optimasi proses. Berinvestasi pada teknologi pengujian yang tepat bukan sekadar langkah kontrol kualitas; ini adalah komitmen fundamental terhadap keselamatan pasien dan keunggulan manufaktur. Temukan solusi yang sesuai dengan aplikasi Anda melalui CV. Java Multi Mandiri, mitra distributor terpercaya yang siap mendukung peningkatan standar kualitas produk implan Anda.

FAQ

Apa yang dimaksud dengan variasi kekerasan mikro dan mengapa penting dideteksi pada implan ortopedi?

Variasi kekerasan mikro adalah perbedaan nilai kekerasan material dalam skala yang sangat kecil (mikron) pada satu komponen. Pada implan, variasi ini seringkali tidak disengaja, muncul akibat proses manufaktur seperti bending atau cold working, yang menciptakan daerah dengan kekerasan tidak seragam. Zona ini menjadi titik lemah karena sifat mekaniknya berbeda (lebih getas atau lebih lunak) dari material sekitarnya, sehingga sangat rentan menjadi lokasi inisiasi retak fatigue. Mendeteksinya penting karena kegagalan fatigue adalah salah satu penyebab utama kegagalan implan di dalam tubuh, yang dapat mengakibatkan cedera serius pada pasien dan operasi revisi.

Bagaimana Alat Uji Kekerasan NOVOTEST TB-MCV-1A bekerja untuk mendeteksi perbedaan kekerasan di area sekecil lubang sekrup?

Alat ini menggunakan metode Mikro Vickers yang menerapkan beban uji sangat rendah (mulai dari 10 gf). Indentor intan piramida yang sangat kecil menekan material, menghasilkan jejak berukuran puluhan mikron saja. Dengan mikroskop terintegrasi (perbesaran hingga 400X), operator dapat secara presisi menempatkan indentasi di berbagai titik spesifik di sekitar lubang sekrup. Sistem pengukuran otomatis akan membaca diagonal jejak dan menghitung nilai Vickers (HV) untuk setiap titik. Dengan melakukan ini secara sistematis, Anda dapat membangun ‘peta kekerasan’ mikro dan segera melihat jika ada satu titik dengan nilai HV yang jauh berbeda dari titik lainnya, menandakan adanya variasi kekerasan yang berbahaya.

Apakah alat ini hanya bisa digunakan untuk komponen implan atau bisa untuk material lain?

Meskipun artikel ini fokus pada aplikasi ortopedi, Alat Uji Kekerasan NOVOTEST TB-MCV-1A bersifat sangat fleksibel. Alat ini dapat digunakan untuk mengukur kekerasan mikro pada berbagai material dan komponen. Aplikasi lainnya mencakup pengujian lapisan keras (hard coatings) pada cutting tools, pengukuran kekerasan sambungan las mikro, pengujian komponen elektronik mikro, karakterisasi fasa metalurgi yang berbeda dalam suatu paduan, hingga pengujian spesimen metalografi. Kemampuannya mengukur beban rendah membuatnya ideal untuk material apa pun dengan profil tipis atau lapisan tipis yang persyaratan ujinya sesuai dengan standar ISO 6507 dan ASTM E384.

Berapa kisaran beban uji yang tersedia dan apa pengaruhnya terhadap hasil pengukuran?

Alat Uji Kekerasan NOVOTEST TB-MCV-1A menyediakan rentang beban uji mulai dari 10 gf, 25 gf, 50 gf, 100 gf, 200 gf, 300 gf, 500 gf, hingga 1000 gf (1 kgf). Pemilihan beban uji sangat memengaruhi validitas dan kegunaan hasil. Beban yang lebih rendah (misal 10-100 gf) sangat ideal untuk lapisan yang sangat tipis, fasa individual dalam material, atau area yang sangat kecil di dekat konsentrator tegangan, karena menghasilkan jejak yang sangat kecil. Beban yang lebih tinggi (200-1000 gf) cocok untuk material dasar yang lebih luas atau ketika Anda menginginkan nilai rata-rata yang lebih representatif dari area yang sedikit lebih besar, dengan tetap berada dalam ranah mikro. Menggunakan beban yang tepat penting untuk menghindari kesalahan pengukuran, seperti efek substrat (pada lapisan) atau ukuran jejak yang tidak proporsional dengan ukuran butir material.

Rekomendasi Hardness Tester

References

1. ASTM International. (2017). ASTM E384-17: Standard Test Method for Microindentation Hardness of Materials. West Conshohocken, PA: ASTM International.
2. ISO. (2018). ISO 6507-2:2018 Metallic materials — Vickers hardness test — Part 2: Verification and calibration of testing machines. Geneva: International Organization for Standardization.
3. Sumita, M., Hanawa, T., & Teoh, S. H. (2004). Development of nitrogen-containing nickel-free austenitic stainless steels for metallic biomaterials—review. Materials Science and Engineering: C, 24(6-8), 753–760.
4. Semiatin, S. L., & Bieler, T. R. (2001). The effect of texture on the kinetics of dynamic recrystallization during the hot working of Ti-6Al-4V. Acta Materialia, 49(17), 3565–3573.
5. Niinomi, M. (2008). Mechanical biocompatibilities of titanium alloys for biomedical applications. Journal of the Mechanical Behavior of Biomedical Materials, 1(1), 30–42.
