Bayangkan sebuah poros roda truk yang menempa jalanan rusak. Di satu titik, materialnya keras dan getas. Beberapa sentimeter di sampingnya, material lunak dan ulet. Komponen ini tidak akan bertahan lama. Retak mikro muncul dari titik getas, merambat, lalu patah lelah terjadi. Inilah konsekuensi nyata dari variasi kekerasan pasca quenching yang tidak terdeteksi. Industri manufaktur global mencatat kerugian miliaran dolar setiap tahun akibat kegagalan komponen yang berakar dari proses perlakuan panas yang tidak seragam.

Anda dapat menemukan satu area pada benda tempa mencapai 62 HRC—terlalu keras—sementara area lain, seringkali di bagian inti atau lekukan, hanya mencapai 48 HRC. Cacat laten ini tidak terlihat oleh mata, namun sangat kritis. Inspeksi visual tak mampu mendeteksinya. Anda memerlukan peta kekerasan, bukan sekadar angka di satu titik. Di sinilah peran krusial metode non-destruktif. Alat Uji Kekerasan NOVOTEST TD3 hadir sebagai solusi portabel yang memungkinkan Anda memetakan distribusi kekerasan secara cepat, langsung di lantai produksi, tanpa merusak satu komponen pun. Ini adalah jembatan antara masalah kualitas yang tidak kasat mata dan keputusan produksi yang tepat.

1. Tantangan Utama di Industri Tempa dan Quenching
2. Kebutuhan Pengujian yang Harus Dipenuhi
3. Solusi dengan Alat Uji Kekerasan Portabel NOVOTEST TD3
4. Cara Kerja dan Aplikasi di Lapangan
5. Studi Implementasi Singkat
6. Keunggulan Dibanding Metode Konvensional
7. Tips Memilih Alat Uji Kekerasan yang Tepat untuk Quenching
8. Kesimpulan
9. FAQ
   1. Apakah NOVOTEST TD3 dapat mengukur semua jenis baja yang digunakan pada komponen tempa?
   2. Seberapa sering alat perlu dikalibrasi untuk memastikan akurasi pemetaan kekerasan?
   3. Berapa banyak titik ukur yang direkomendasikan untuk memetakan satu komponen tempa?
   4. Apakah hasil pengukuran Leeb dari TD3 bisa dibandingkan langsung dengan standar Rockwell atau Brinell?
10. References

Tantangan Utama di Industri Tempa dan Quenching

Proses quenching pada komponen tempa adalah drama termal yang intens. Baja membara didinginkan secara cepat, menciptakan tegangan sisa dan transformasi fasa yang drastis. Idealnya, seluruh permukaan komponen mencapai tingkat kekerasan yang seragam. Namun, realitas di lantai pabrik jauh lebih kompleks. Variasi kekerasan menjadi musuh utama yang seringkali tersembunyi.

Fenomena ini muncul akibat dinamika pendinginan yang tidak merata. Saat komponen panas menyentuh media quenchant—baik oli, air, atau polimer—tiga mekanisme perpindahan panas terjadi secara simultan: film boiling, nucleate boiling, dan konveksi. Area yang pertama kali terpapar aliran segar akan mendingin lebih cepat, menghasilkan struktur martensit yang keras. Sementara itu, area dengan geometri rumit, seperti sudut dalam atau bagian yang terlindung, sering mengalami “kantong uap” atau stagnant quenchant. Di sinilah titik lunak atau soft spot terbentuk. Perbedaan ketebalan material juga berkontribusi signifikan; bagian tebal mendingin lebih lambat daripada bagian tipis, menghasilkan gradien kekerasan dari permukaan ke inti.

Dampak dari variasi ini tidak main-main. Area yang terlalu keras menjadi getas dan rentan terhadap brittle fracture. Sebaliknya, area yang kurang keras tidak mampu menahan beban tekan atau friksi, mengakibatkan keausan prematur dan fatigue failure. Metode pengujian destruktif konvensional, seperti mengambil sampel untuk uji Rockwell di laboratorium, memiliki kelemahan fundamental: ia hanya mewakili satu titik uji. Anda membuang komponen mahal untuk mendapatkan informasi yang sangat terbatas. Satu titik itu tidak akan pernah menggambarkan peta kekerasan seluruh permukaan. Anda memerlukan metode yang mampu menginspeksi 100% area kritis, memastikan tidak ada satu komponen pun dengan kekerasan di bawah spesifikasi yang lolos ke pelanggan.

Kebutuhan Pengujian yang Harus Dipenuhi

Mendeteksi variasi kekerasan pasca quenching secara efektif memerlukan serangkaian kriteria pengujian yang ketat. Metode inspeksi ideal di lini produksi bukan hanya tentang akurasi, melainkan juga kecepatan, integritas produk, dan kemudahan operasi. Kebutuhan ini lahir dari urgensi untuk menjembatani celah antara standar kualitas dan laju produksi.

1. Metode uji harus sepenuhnya non-destruktif. Anda tidak boleh mengorbankan komponen yang sudah melalui proses tempa dan perlakuan panas yang mahal. Integritas struktural komponen harus tetap utuh, sehingga setiap produk yang lulus uji dapat langsung dikirim ke proses selanjutnya.
2. Cakupan pemetaan harus luas. Inspeksi satu titik tidak lagi memadai. Anda perlu mengukur puluhan, bahkan ratusan titik dalam waktu singkat untuk membangun peta kekerasan 2D yang representatif. Ini adalah kunci untuk memvisualisasikan hotspot dari variasi kekerasan.
3. Akurasi dan presisi instrumen tidak bisa ditawar. Alat penguji harus mampu mendeteksi perbedaan kekerasan yang kecil, katakanlah 1 HRC, pada area kritis. Resolusi ini penting untuk mengidentifikasi awal mula soft spot sebelum menjadi masalah besar.
4. Perangkat harus portabel dan mudah dioperasikan. Petugas QC harus dapat membawa alat ini langsung ke stasiun quenching atau menerima komponen panas yang baru selesai dicuci. Proses pengukuran tidak boleh menuntut persiapan permukaan yang rumit seperti pengamplasan atau pemotongan ekstensif.
5. Kebutuhan akan dokumentasi digital dan kemampuan logging data menjadi standar modern. Data pengukuran harus tersimpan rapi, dapat diekspor, dan dianalisis untuk pemantauan tren kualitas jangka panjang. Semua kriteria ini menjadi spesifikasi mutlak bagi alat uji kekerasan yang akan diandalkan dalam proses deteksi variasi kekerasan quenching.

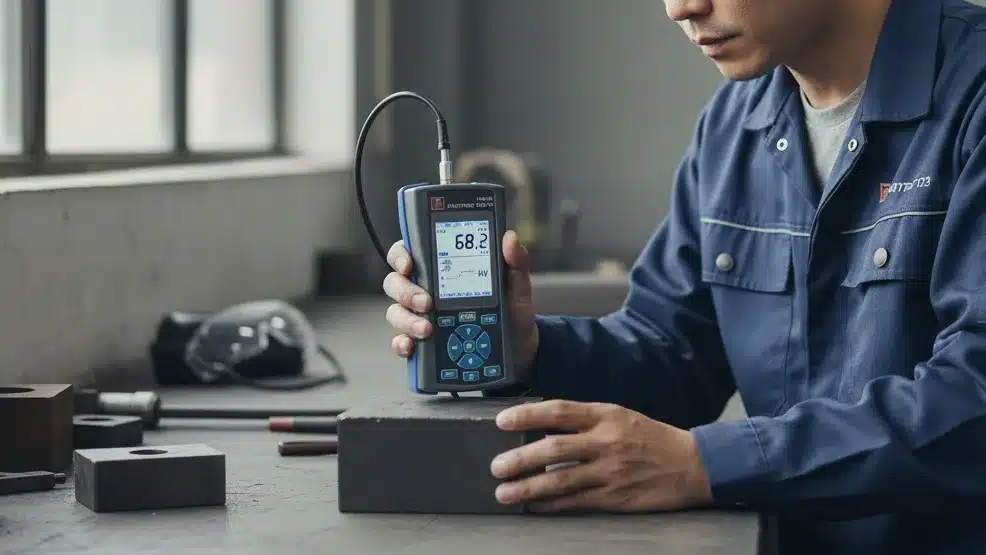

Solusi dengan Alat Uji Kekerasan Portabel NOVOTEST TD3

NOVOTEST TD3 hadir sebagai jawaban presisi untuk setiap tantangan dan kebutuhan pengujian pasca quenching yang telah diuraikan. Lebih dari sekadar alat ukur, perangkat ini adalah pusat inspeksi portabel yang mampu mentransformasi data menjadi peta distribusi kekerasan yang mudah dianalisis. Prinsip kerjanya berbasis metode Leeb, sebuah teknik non-destruktif yang mengukur kecepatan pantul bola indentor, ideal untuk material tempa dengan surface finish standar pasca quenching.

Dari sisi spesifikasi, NOVOTEST TD3 menggunakan probe Leeb tipe D sebagai standar, namun kompatibel dengan berbagai tipe probe lain seperti DC, DL, C, dan G, memberikan fleksibilitas untuk beragam geometri komponen. Bobot instrumennya yang hanya 300 gram menjadikannya senjata andal yang ringan di tangan operator. Layar LCD berwarna (320×240 piksel) yang es-tahan menampilkan data dengan jelas, bahkan dalam kondisi lembab atau suhu ekstrem dari -20°C hingga 40°C. Memori internalnya dapat diperluas dengan kartu memori hingga 32GB, cukup untuk menyimpan ribuan data pengukuran.

Keunggulan utamanya terletak pada kemampuan konversi otomatis ke berbagai skala kekerasan. Nilai Leeb yang terukur langsung dikonversi ke HRC, HB, HV, MPa, sesuai standar yang dibutuhkan industri Anda. Fitur Smart Mode-nya berfungsi sebagai filter cerdas yang secara otomatis membuang hasil pengukuran anomali, memastikan hanya data valid yang masuk ke dalam penghitungan rata-rata.

Sebagai contoh aplikasi, Anda dapat menentukan 20 titik ukur pada permukaan poros tempa. Dengan cepat, TD3 akan merekam nilai di setiap titik. Data ini kemudian Anda transfer ke PC melalui kabel USB menggunakan perangkat lunak pendukung. Di PC, Anda bukan lagi melihat deretan angka, melainkan visualisasi heatmap yang mengungkapkan zona lunak dengan warna berbeda. Inilah true value proposition-nya: mengubah proses inspeksi dari sekadar lolos/tidak lolos menjadi analisis proses yang mendalam untuk deteksi variasi kekerasan quenching.

Cara Kerja dan Aplikasi di Lapangan

Memahami cara kerja NOVOTEST TD3 di lapangan akan mengungkapkan betapa sederhana dan andalnya metode Leeb untuk deteksi variasi kekerasan quenching. Prinsip pengukurannya didasarkan pada metode rebound. Sebuah bola karbida yang keras, yang terpasang pada indentor di dalam probe, ditembakkan ke permukaan material uji dengan energi kinetik tertentu. Instrumen lalu mengukur rasio antara kecepatan pantul dan kecepatan impak bola tersebut. Semakin keras material, semakin tinggi kecepatan pantulnya, dan nilai ini dikonversi secara digital menjadi satuan kekerasan Leeb (HL), lalu dikalkulasikan oleh perangkat menjadi skala HRC, HV, atau HB yang Anda kenal. Metode ini tidak meninggalkan kerusakan signifikan, hanya lekukan mikro yang seringkali tidak kasat mata.

Langkah aplikasi dimulai dengan persiapan permukaan yang ringan. Anda hanya perlu membersihkan area uji dari kerak, oli, atau kotoran. Pastikan permukaan cukup halus—sesuai dengan persyaratan probe Leeb. Pilih skala kekerasan target dan material yang ingin diukur dari menu TD3. Selanjutnya, buatlah grid imajiner pada titik-titik kritis komponen. Untuk poros bertingkat, misalnya, Anda dapat fokus pada area radius, tengah batang, dan ujung. Tempelkan probe secara tegak lurus dan stabil, lalu tekan tombol ukur. Dalam hitungan detik, nilai kekerasan muncul di layar.

Studi kasus sederhana dapat kita lihat pada pemetaan connecting rod tempa. Area fillet di antara shank dan big end adalah titik konsentrasi tegangan tinggi yang rawan mengalami pendinginan lambat. Menggunakan TD3, Anda mengukur grid 5×5 titik di sekitar area ini. Hasil pengukuran menunjukkan bahwa pusat fillet memiliki nilai 45 HRC, sementara area shank yang lebih tipis mencapai 58 HRC. Variasi 13 poin ini menandakan adanya stagnant quenchant di rongga fillet selama proses quenching oli. Tanpa teknologi pemetaan Leeb dari TD3, soft spot ini berpotensi besar menjadi titik awal retak lelah yang tidak terdeteksi oleh uji destruktif sampel.

Studi Implementasi Singkat

Penerapan NOVOTEST TD3 sebagai alat uji kekerasan portabel memberikan dampak yang terukur, seperti yang dialami oleh sebuah perusahaan forging komponen otomotif. Selama tiga bulan, tim QC mereka mengintegrasikan TD3 ke dalam lini inspeksi akhir poros roda yang baru melalui proses quenching oli. Sebelumnya, inspeksi mereka mengandalkan uji sampel Rockwell di lab, yang gagal mendeteksi variasi kekerasan memanjang.

Pada bulan pertama, mereka mulai memetakan kekerasan secara sistematis dengan TD3 pada 15 titik di sepanjang poros roda. Pola yang mengejutkan segera terlihat. Area ujung poros, yang menjadi titik masuk utama aliran quenchant, secara konsisten menunjukkan kekerasan 61-63 HRC—sedikit di atas batas atas spesifikasi. Sebaliknya, area tengah poros, di mana film boiling cenderung bertahan lebih lama, menunjukkan kekerasan rendah di kisaran 50-52 HRC. Peta digital heatmap dari TD3 memberikan bukti visual yang tidak terbantahkan bahwa aliran media quench tidak seragam.

Berdasarkan temuan ini, tim teknik melakukan dua tindakan korektif: memodifikasi arah nozzle aliran oli dan menambahkan agitasi mekanis pada tangki. Setelah implementasi perubahan, pengukuran lanjutan dengan NOVOTEST TD3 pada bulan ketiga menunjukkan hasil yang dramatis. Keseragaman kekerasan di sepanjang poros meningkat lebih dari 15%, dengan deviasi nilai yang menyempit signifikan. Dampak bisnisnya langsung terasa. Reject rate komponen karena masalah kekerasan turun hingga 8%. Penghematan biaya berasal dari eliminasi biaya pengerjaan ulang, pengurangan scrap, dan yang paling penting, mitigasi potensi klaim garansi akibat kegagalan komponen di lapangan. Ini adalah bukti bahwa investasi pada teknologi deteksi variasi kekerasan quenching bukanlah biaya, melainkan penghematan.

Keunggulan Dibanding Metode Konvensional

Memilih NOVOTEST TD3 untuk inspeksi pasca quenching berarti memutuskan untuk meninggalkan keterbatasan metode konvensional. Keunggulannya menjadi semakin jelas ketika Anda membandingkannya secara langsung dengan uji kekerasan tradisional seperti Rockwell, Brinell, dan bahkan metode portabel lainnya.

Metode Pengujian	Destruktif?	Pemetaan Distribusi	Kecepatan Pengukuran	Persiapan Permukaan	Ideal untuk Aplikasi
Rockwell/Brinell	Ya/Semi	Tidak Mungkin	Lambat	Amplas & Poles Ekstensif	Lab, Sampel Kecil
UCI Portable	Non-Destruktif	Mungkin (Manual)	Sedang	Amplas Halus	Komponen Kecil, Area HAZ
Sklerometer Leeb Lama	Non-Destruktif	Mungkin (Manual)	Cepat	Amplas Ringan	Komponen Besar, Kasar
NOVOTEST TD3 (Leeb)	Non-Destruktif	Ya (Digital Heatmap)	Sangat Cepat	Amplas Ringan	Komponen Tempa, Produksi

Dibandingkan dengan metode Rockwell atau Brinell, TD3 tidak memerlukan pemotongan sampel atau persiapan permukaan yang lama. Komponen uji tetap utuh dan dapat langsung diproses ke tahap produksi selanjutnya. Ini menjawab kebutuhan akan inspeksi 100% non-destruktif. Ketika dibandingkan dengan probe UCI (Ultrasonic Contact Impedance), TD3 menawarkan keunggulan kecepatan dan ketahanan. Pengukuran Leeb pada TD3 jauh lebih toleran terhadap sedikit kontaminasi atau kekasaran permukaan, dan tidak sensitif terhadap getaran lingkungan pabrik. Operator cukup menempelkan probe secara stabil.

Keunggulan paling signifikan ada pada kemampuan logging dan analisis data. Sklerometer Leeb generasi lama mungkin hanya menampilkan angka dan menyimpan beberapa lusin data. NOVOTEST TD3, dengan memori hingga 32GB dan konektivitas PC, memungkinkan Anda mengekspor ribuan titik data ke dalam spreadsheet. Software pendukungnya memungkinkan Anda membuat visualisasi kontur kekerasan. Anda tidak hanya tahu berapa kekerasannya, tetapi juga di mana letak variasinya. Ini adalah lompatan dari inspeksi titik tunggal menuju pemetaan distribusi kekerasan yang komprehensif, sebuah fondasi penting untuk analisis akar masalah dan optimasi proses quenching.

Tips Memilih Alat Uji Kekerasan yang Tepat untuk Quenching

Berinvestasi pada alat uji kekerasan portabel untuk inspeksi pasca quenching adalah keputusan strategis. Agar tidak salah pilih, fokuskan evaluasi Anda pada beberapa faktor kunci yang secara langsung memengaruhi akurasi, efisiensi, dan keandalan dalam aplikasi spesifik Anda.

1. Pastikan Metode Non-Destruktif dan Konversi Akurat. Prinsip Leeb adalah standar emas untuk aplikasi ini karena tidak merusak. Namun, yang lebih penting adalah algoritma konversi. Pastikan perangkat seperti NOVOTEST TD3 menyediakan konversi akurat ke skala yang menjadi acuan Anda (HRC, HB, HV) untuk material spesifik, lengkap dengan kustom kalibrasi jika diperlukan.
2. Evaluasi Ketangguhan di Lingkungan Industri. Lantai produksi forging bukanlah laboratorium yang steril. Alat Anda akan terpapar debu logam, percikan oli, dan potensi benturan. Pilih perangkat dengan housing yang kokoh dan bumper pelindung seperti TD3. Layarnya harus tetap terbaca dalam berbagai kondisi, dan terlindung dari embun atau kelembaban tinggi.
3. Utamakan Kapasitas Data dan Kemudahan Transfer. Kemampuan deteksi variasi kekerasan quenching bergantung pada banyaknya titik data yang bisa Anda kumpulkan. Perangkat dengan memori besar dan fitur ekspor langsung ke PC via USB adalah keharusan. Fitur Smart Mode pada TD3 yang menyaring data abnormal adalah bonus untuk integritas data Anda.
4. Pilih Desain Probe yang Ringkas dan Terintegrasi. Komponen tempa seringkali memiliki geometri kompleks. Anda memerlukan probe yang ringkas untuk dapat mengakses area sempit seperti fillet, bahu poros, atau alur pasak. Desain probe terintegrasi TD3 menghilangkan kekakuan kabel yang sering mengganggu pada probe eksternal, menjamin pengukuran yang stabil dan mudah.

Anda tidak perlu menavigasi pilihan ini sendirian. Untuk memastikan Anda mendapatkan solusi yang paling sesuai dengan aplikasi spesifik, berkonsultasi dengan supplier yang tepat adalah langkah krusial. Sebagai distributor alat ukur dan pengujian yang kredibel, CV. Java Multi Mandiri dapat membantu Anda mengidentifikasi kebutuhan teknis dan menyediakan Alat Uji Kekerasan NOVOTEST TD3. Dengan dukungan teknis yang solid, Anda tidak hanya membeli alat, tetapi juga mendapatkan mitra yang memastikan alat tersebut memberikan performa optimal di lini produksi Anda.

Kesimpulan

Variasi kekerasan pada komponen pasca quenching adalah ancaman laten terhadap integritas produk dan reputasi perusahaan Anda. Ketidakseragaman ini, yang seringkali tidak kasat mata dan hanya muncul dalam bentuk kegagalan fungsi di tangan pengguna akhir, dapat diminimalkan dengan strategi inspeksi yang tepat. Kunci dari strategi itu bukan lagi bergantung pada uji sampel destruktif yang acak, melainkan pada pemetaan distribusi kekerasan yang cepat dan akurat di seluruh area kritis.

Alat Uji Kekerasan NOVOTEST TD3 merepresentasikan lompatan teknologi yang menjawab tantangan ini. Kemampuan non-destruktifnya menjaga nilai komponen Anda. Portabilitas dan kecepatannya memungkinkan inspeksi 100% tanpa menghambat laju produksi. Yang paling penting, kemampuannya untuk menghasilkan data digital yang dapat dipetakan mengubah inspeksi kekerasan dari sekadar rutinitas QC menjadi alat analisis proses yang sangat berharga. Dengan mengidentifikasi zona lunak akibat aliran quenchant yang buruk, Anda memiliki data konkret untuk mengoptimasi parameter quenching. Hasilnya adalah peningkatan konsistensi produk, penurunan reject rate, penghematan biaya, dan penguatan kepercayaan pelanggan. Inilah saat yang tepat bagi industri forging dan perlakuan panas untuk beralih ke presisi pemetaan digital demi keunggulan kompetitif yang berkelanjutan.

FAQ

Apakah NOVOTEST TD3 dapat mengukur semua jenis baja yang digunakan pada komponen tempa?

NOVOTEST TD3 memiliki basis data kalibrasi yang luas dan telah dikalibrasi pabrik untuk berbagai jenis baja seperti baja karbon, baja paduan, baja perkakas, besi cor, dan baja tahan karat. Untuk aloi baja khusus yang tidak ada dalam memori, Anda dapat membuat kurva kalibrasi kustom tambahan menggunakan sampel referensi, sehingga alat ini sangat fleksibel untuk hampir semua jenis baja tempa.

Seberapa sering alat perlu dikalibrasi untuk memastikan akurasi pemetaan kekerasan?

Untuk menjamin akurasi deteksi variasi kekerasan quenching, kalibrasi berkala adalah keharusan. Kami merekomendasikan verifikasi harian menggunakan blok uji standar (test block) sebelum memulai inspeksi. Kalibrasi penuh di laboratorium terakreditasi sebaiknya dilakukan setidaknya setiap 12 bulan sekali, atau lebih sering jika alat digunakan secara intensif di lingkungan yang keras.

Berapa banyak titik ukur yang direkomendasikan untuk memetakan satu komponen tempa?

Tidak ada jumlah baku, karena bergantung pada kompleksitas geometri dan kekritisan komponen. Sebagai pedoman, untuk komponen dengan risiko variasi kekerasan quenching tinggi, seperti poros bertingkat atau connecting rod, ambil minimal 3 titik di area yang dianggap seragam, dan 5-10 titik di area kritis seperti radius, fillet, atau perubahan penampang. Semakin banyak titik, heatmap distribusi kekerasan Anda akan semakin akurat.

Apakah hasil pengukuran Leeb dari TD3 bisa dibandingkan langsung dengan standar Rockwell atau Brinell?

Ya, salah satu fitur unggulan NOVOTEST TD3 adalah kemampuan konversi otomatis ke berbagai skala kekerasan. Nilai Leeb (HL) yang terukur secara fisik oleh alat akan secara instan dikonversi ke skala HRC, HB, atau HV berdasarkan algoritma kalibrasi material yang dipilih. Hasilnya dapat langsung Anda bandingkan dengan spesifikasi teknis yang menggunakan standar tersebut.

Rekomendasi Hardness Tester

References

1. ASTM International. (n.d.). ASTM A956 – Standard Test Method for Leeb Hardness Testing of Steel Products. ASTM International.
2. Singh, R. (2016). Applied Welding Engineering: Processes, Codes, and Standards. Chapter on Heat Treatment of Steels. Butterworth-Heinemann.
3. Herring, D. H. (2013). Atmosphere Heat Treatment. Volume 1. BNP Media.
4. Novotest. (n.d.). Product Catalog: Portable Hardness Testers T-D Series. Novotest Scientific and Production Company.
5. Totten, G. E., Bates, C. E., & Clinton, N. A. (1993). Handbook of Quenchants and Quenching Technology. ASM International.
