Kegagalan sebuah blok silinder bukan sekadar masalah komponen; ia adalah bencana bisnis yang terukur. Bayangkan sebuah mesin alat berat di lapangan tiba-tiba kehilangan tekanan, atau mesin kendaraan komersial mengalami kebocoran cairan pendingin massal. Akar masalahnya sering kali tersembunyi di area yang hanya selebar beberapa milimeter: Heat Affected Zone (HAZ) dari sambungan las. Di sinilah, di bawah tekanan termal yang intens, struktur mikro logam berubah secara dramatis. Kekerasan yang berlebihan atau tidak seragam di zona ini menciptakan titik konsentrasi tegangan yang siap berubah menjadi retakan mikro. Ketika retakan ini merambat, kebocoran oli dan coolant menjadi tak terelakkan, berujung pada overhaul mesin, klaim garansi besar-besaran, dan erosi kepercayaan pelanggan. Mengandalkan inspeksi visual saja sama dengan menebak-nebak integritas struktural. Diperlukan sebuah metode pengukuran yang presisi, cepat, dan mampu diterapkan langsung di lini produksi. NOVOTEST T-U3 hadir sebagai solusi portabel berbasis teknologi Ultrasonic Contact Impedance (UCI) yang mengubah kontrol kualitas las dari sekadar prosedur pasif menjadi strategi pencegahan berbasis data akurat.

1. Apa Itu HAZ dan Perannya dalam Kualitas Las Blok Silinder?
2. Penyebab Kekerasan Tidak Merata di HAZ Blok Silinder
3. Dampak Buruk Kualitas Las Buruk pada Blok Silinder
4. Cara Mendeteksi dan Mencegah Masalah Kekerasan pada Las Blok Silinder
5. Peran NOVOTEST T-U3 dalam Solusi Kontrol Kualitas Las Blok Silinder
   1. Tabel Perbandingan Fitur Utama NOVOTEST T-U3
6. Studi Kasus: Penerapan NOVOTEST T-U3 di Lini Produksi Blok Silinder
7. Kesimpulan: Menjamin Kualitas Las dengan Pengukuran Kekerasan yang Tepat
8. FAQ
   1. Apakah NOVOTEST T-U3 dapat digunakan pada semua jenis material blok silinder?
   2. Bagaimana cara kalibrasi NOVOTEST T-U3 sebelum pengukuran di HAZ?
   3. Berapa batas kekerasan yang dianggap aman untuk HAZ blok silinder?
   4. Apakah pengukuran dengan T-U3 meninggalkan bekas atau merusak permukaan?
   5. Berapa lama waktu yang dibutuhkan untuk satu titik pengukuran di lapangan?
9. References

Apa Itu HAZ dan Perannya dalam Kualitas Las Blok Silinder?

Heat Affected Zone (HAZ) adalah area logam dasar yang tidak ikut meleleh selama proses pengelasan, tetapi mengalami perubahan sifat mekanis akibat paparan panas tinggi. Pada blok silinder, area ini menjadi sangat kritis karena menjadi antarmuka antara logam las yang solid dan logam induk yang mempertahankan sifat aslinya. Perbedaan mendasar antara ketiga zona ini—logam las, HAZ, dan logam induk—terletak pada struktur mikronya.

Selama siklus termal pengelasan, suhu di HAZ dapat melonjak mendekati titik leleh lalu mendingin dengan cepat. Proses ini mengubah ukuran butiran logam dan fase-fase metalurgi seperti martensit. Jika laju pendinginan terlalu tinggi, terbentuklah martensit keras namun getas. Inilah hubungan langsung antara kekerasan HAZ dengan ketahanan terhadap retak. Zona dengan kekerasan tinggi memang kuat, tetapi kehilangan keuletan sehingga rentan terhadap retak dingin atau cold cracking saat menerima tegangan sisa.

Insinyur kualitas mengacu pada standar kekerasan seperti Vickers (HV) untuk memvalidasi integritas las. Batas maksimum kekerasan, sering kali diatur sekitar 325 HV atau 350 HV untuk baja karbon rendah, bertujuan memastikan bahwa HAZ tidak terlalu getas. Pengukuran kekerasan yang ketat pada titik-titik strategis di HAZ menjadi garis pertahanan pertama terhadap kebocoran blok silinder.

Penyebab Kekerasan Tidak Merata di HAZ Blok Silinder

Variasi kekerasan pada HAZ blok silinder jarang terjadi secara acak. Hampir selalu ada variabel proses yang berkontribusi. Memahami penyebab ini adalah langkah pertama untuk mengendalikannya.

Masukan panas (heat input) yang tidak konsisten menjadi penyebab utama. Fluktuasi arus dan tegangan listrik selama pengelasan, atau kecepatan gerak elektroda yang tidak seragam, menghasilkan distribusi energi termal yang berbeda di sepanjang sambungan las. Area yang menerima panas lebih tinggi dan mendingin lebih lambat cenderung memiliki kekerasan lebih rendah, sementara area dengan masukan panas rendah dan pendinginan cepat membentuk struktur lebih keras.

Laju pendinginan yang berbeda juga dipengaruhi oleh geometri blok itu sendiri. Ketebalan material yang bervariasi, desain rusuk penguat, atau keberadaan inti pasir di dekat jalur las bertindak sebagai heat sink alami yang mempercepat pelepasan panas. Ini menciptakan titik-titik dengan kekerasan puncak yang tidak terduga. Faktor metalurgi juga berperan signifikan. Komposisi kimia material dasar, terutama kandungan karbon dan unsur paduan seperti mangan dan kromium, secara langsung menentukan kekerasan martensit yang terbentuk. Batch material yang fluktuatif tanpa verifikasi spektrometri dapat menghasilkan HAZ yang jauh lebih keras dari perhitungan awal.

Prosedur pengelasan yang tidak optimal, seperti pemilihan parameter yang keliru, memperburuk situasi. Terakhir, ketidakkonsistenan dalam pemanasan awal (preheat) dan perlakuan panas pasca-las (PWHT) menggagalkan upaya untuk menghomogenkan kekerasan. Preheat yang tidak merata gagal memperlambat laju pendinginan, sementara PWHT yang tidak tepat sasaran tidak efektif menurunkan kekerasan di area kritis.

Dampak Buruk Kualitas Las Buruk pada Blok Silinder

Konsekuensi dari HAZ yang tidak terkontrol jauh melampaui anomali metalurgi. Dampaknya langsung, destruktif, dan mahal. Mekanisme kerusakan dimulai dari retak tegangan sisa dan retak dingin. Ketika HAZ yang keras dan getas tidak mampu mengakomodasi tegangan sisa dari proses pengelasan, retakan mikro mulai terbentuk di batas butir. Retakan ini sering kali tidak terdeteksi secara visual, tetapi menjadi jalur bagi fluida bertekanan tinggi.

Kebocoran cairan pendingin atau oli adalah gejala paling umum. Oli yang bercampur dengan coolant membentuk emulsi yang kehilangan sifat pelumasannya, mengakibatkan keausan cepat pada bantalan dan komponen mesin lainnya. Sebaliknya, coolant yang masuk ke ruang bakar menyebabkan asap putih tebal dan hydro-lock yang dapat mematahkan piston. Sebuah studi kasus di industri komponen otomotif menunjukkan bahwa kegagalan blok silinder akibat retak di HAZ menyebabkan klaim garansi hingga miliaran rupiah dan biaya recall produk yang menghancurkan profitabilitas.

Kerugian finansial tidak berhenti pada biaya perbaikan atau penggantian unit. Biaya inspeksi ulang, penyortiran stok, dan penghentian lini produksi melipatgandakan kerugian. Yang lebih parah adalah kerusakan reputasi. Pelanggan di sektor alat berat dan kendaraan komersial mengandalkan keandalan absolut; satu kegagalan saja dapat menghilangkan kontrak jangka panjang. Dalam konteks keselamatan, retak blok pada kendaraan berat dapat menyebabkan kehilangan tenaga mendadak yang berakibat fatal.

Cara Mendeteksi dan Mencegah Masalah Kekerasan pada Las Blok Silinder

Membangun sistem deteksi dini yang terstruktur adalah kunci untuk mencegah lolosnya produk cacat ke pelanggan. Strategi ini memerlukan pemetaan titik ukur yang jelas. Berdasarkan standar seperti ISO 15614-1 atau AWS D1.1, insinyur harus menentukan titik pengukuran spesifik di HAZ, biasanya pada jarak 0,5 hingga 1 mm dari garis fusi, dengan pola grid yang mewakili seluruh panjang las.

Pemilihan metode uji kekerasan menentukan kecepatan dan akurasi deteksi. Di sinilah perangkat portabel seperti NOVOTEST T-U3 menawarkan keunggulan kritis dibandingkan metode laboratorium konvensional. Metode UCI (Ultrasonic Contact Impedance) memungkinkan pengukuran non-destruktif langsung pada komponen tanpa perlu memotong sampel. Prosesnya berlangsung dalam hitungan detik per titik, memungkinkan inspeksi 100% pada area kritis.

Interpretasi hasil harus berbasis data dan tanpa kompromi. Setiap hasil yang melebihi batas kekerasan maksimum yang diizinkan—misalnya, 350 HV pada baja karbon rendah—harus memicu tindakan perbaikan. Langkah perbaikan dapat meliputi penyesuaian parameter las seperti peningkatan heat input atau penyesuaian kecepatan kawat las, pengulangan PWHT dengan suhu dan waktu tahan yang dikalibrasi ulang, atau, dalam kasus ekstrem, reject dan scrap komponen yang tidak dapat dipulihkan.

Dokumentasi hasil pengukuran secara digital menjadi bukti kepatuhan yang tak terbantahkan. Sistem penyimpanan data terintegrasi pada alat seperti T-U3 memungkinkan traceability penuh untuk keperluan audit dan pengembangan berkelanjutan. Integrasikan pengukuran kekerasan HAZ ini sebagai klausul wajib dalam Welding Procedure Specification (WPS) Anda.

Peran NOVOTEST T-U3 dalam Solusi Kontrol Kualitas Las Blok Silinder

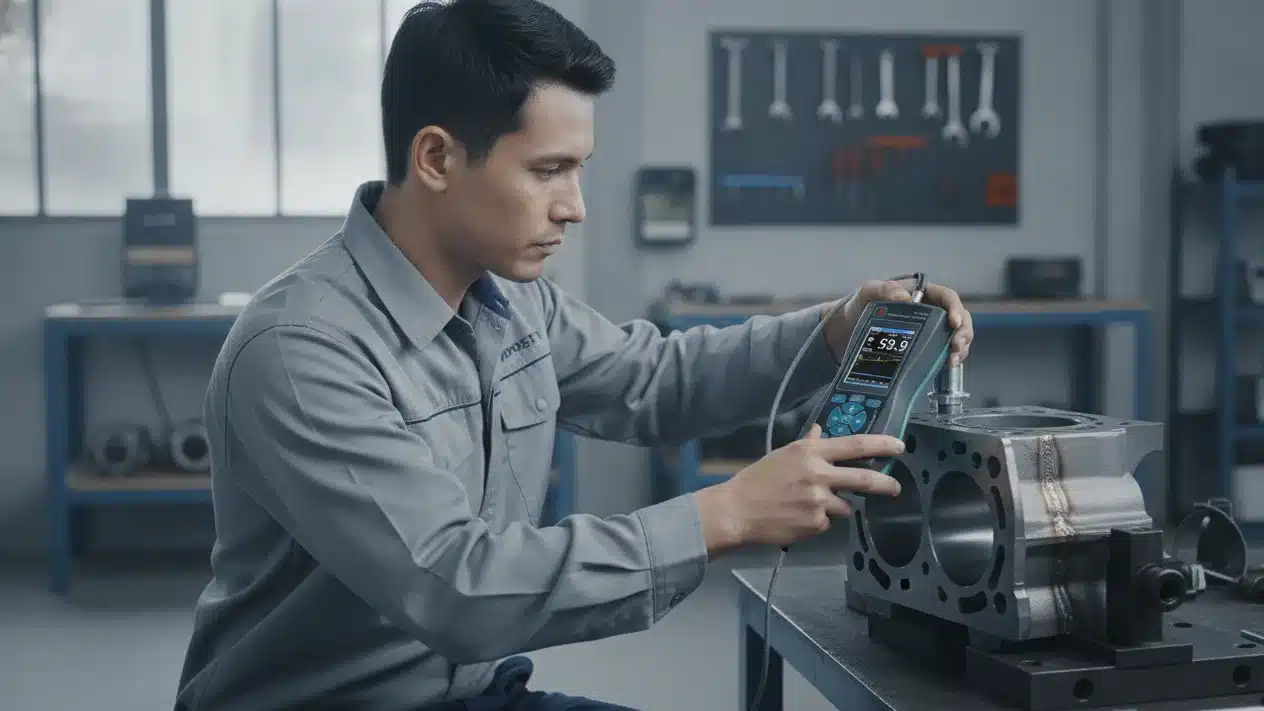

NOVOTEST T-U3 bukan sekadar alat ukur; ia adalah sebuah platform inspeksi portabel yang secara spesifik dirancang untuk menjawab tantangan pengukuran pada geometri kompleks seperti blok silinder. Alat Ukur Kekerasan NOVOTEST T-U3 menggunakan teknologi impedansi kontak ultrasonik (UCI) yang menjadikannya solusi non-destruktif presisi tinggi. Keunggulan utamanya dibanding metode rebound (Leeb) adalah kemampuannya mengukur benda berdinding tipis dan lapisan permukaan yang mengeras, persis seperti kondisi HAZ.

Dengan probe UCI yang tersedia dalam pilihan 1kgf, 5kgf, hingga 10kgf, operator dapat memilih beban optimal untuk ketebalan material blok. Proses kalibrasi cepat menggunakan blok standar memastikan akurasi pengukuran HV, HRC, dan HB tetap terjaga. Saat diterapkan pada HAZ blok silinder, operator cukup menempatkan probe pada titik yang telah ditentukan, dan hasilnya muncul di layar berwarna LCD dalam hitungan detik. Akurasi pengukuran mencapai ±1,5% untuk HRC, sebuah presisi yang kompetitif dengan mesin laboratorium stasioner.

Fitur kamera terintegrasi pada unit ini memungkinkan pengambilan gambar objek uji secara langsung dan menandai area pengukuran. Fungsi ini sangat berharga saat menyusun laporan kualitas dan memberikan bukti visual yang jelas bagi tim produksi. Penyimpanan data langsung ke kartu memori dan komunikasi via USB memungkinkan analisis statistik pada mode Smart, Histogram, atau Grafik. Perangkat ini mendukung berbagai skala kekerasan seperti HRC, HB, HV, dan kekuatan tarik (MPa), memastikan kepatuhan terhadap standar internasional. Desain casing-nya yang tertutup dengan strip karet pelindung menjadikannya ideal untuk lingkungan pabrik pengecoran yang keras.

Tabel Perbandingan Fitur Utama NOVOTEST T-U3

Studi Kasus: Penerapan NOVOTEST T-U3 di Lini Produksi Blok Silinder

Sebuah pabrik pengecoran yang memproduksi blok silinder untuk mesin diesel industri menghadapi masalah retak mikro pada uji tekan akhir. Tingkat penolakan mencapai 3%, menyebabkan kemacetan di area perbaikan dan biaya rework yang membengkak. Tim kualitas menduga akar masalahnya adalah kekerasan berlebih di HAZ, namun metode pengukuran konvensional di laboratorium terlalu lambat untuk memeriksa setiap unit.

Manajemen memutuskan untuk mengintegrasikan NOVOTEST T-U3 sebagai alat inspeksi first-line di area pasca-las. Operator dilatih untuk melakukan pemetaan kekerasan pada empat titik kritis HAZ di setiap blok menggunakan probe 5kgf. Hasil awal investigasi dengan T-U3 langsung mengonfirmasi kecurigaan: nilai kekerasan di dua titik mencapai 380-410 HV, melampaui batas 350 HV yang ditetapkan dalam spesifikasi. Titik-titik ini persis bertepatan dengan radius pendinginan cepat.

Tim teknik bertindak cepat. Data dari T-U3 menunjukkan bahwa variasi kekerasan terjadi akibat kecepatan angin pendingin yang berlebih di satu sisi. Parameter las langsung disesuaikan, mengurangi kecepatan kawat dan menaikkan sedikit preheat untuk memperlambat laju pendinginan. Inspeksi 100% dengan T-U3 dilanjutkan sebagai kontrol proses.

Hasilnya dramatis. Dalam tiga bulan, tingkat penolakan akibat retak HAZ turun drastis dari 3% menjadi di bawah 0,2%. Keandalan produk meningkat signifikan, klaim garansi menurun, dan kepercayaan pelanggan OEM pulih sepenuhnya. Investasi pada alat portabel ini membayar dirinya sendiri dalam waktu kurang dari satu kuartal melalui eliminasi biaya garansi dan rework.

Kesimpulan: Menjamin Kualitas Las dengan Pengukuran Kekerasan yang Tepat

Kualitas sambungan las pada blok silinder adalah fungsi langsung dari kontrol metalurgi di Heat Affected Zone. Ketika kekerasan tidak terukur, risiko retak dan kebocoran berubah menjadi bom waktu yang siap meledak dalam bentuk kegagalan mesin dan kerugian finansial. Data empiris dari studi kasus industri membuktikan bahwa pengukuran kekerasan yang proaktif dan terstruktur adalah satu-satunya cara untuk mengungkap bahaya tersembunyi ini sebelum produk mencapai pelanggan.

NOVOTEST T-U3 menghadirkan kecepatan laboratorium ke lantai produksi. Dengan teknologi UCI non-destruktif, akurasi tinggi pada skala HRC dan HV, serta kemampuan dokumentasi digital yang komprehensif, alat ini mentransformasi kontrol kualitas dari aktivitas sampling pasif menjadi sistem pencegahan real-time yang terintegrasi. Kualitas las yang terjamin tidak dimulai dari inspeksi akhir, tetapi dari setiap titik data yang terukur pada setiap komponen. Mengadopsi perangkat seperti NOVOTEST T-U3 adalah langkah strategis untuk membangun fondasi keandalan yang kokoh.

Sebagai supplier dan distributor alat ukur dan pengujian terpercaya, CV. Java Multi Mandiri menyediakan NOVOTEST T-U3 untuk mendukung proses kontrol kualitas Anda. Kami memahami kebutuhan industri Anda akan perangkat inspeksi yang akurat dan tangguh. Pelajari lebih lanjut aplikasi produk ini untuk kebutuhan spesifik Anda bersama kami.

FAQ

Apakah NOVOTEST T-U3 dapat digunakan pada semua jenis material blok silinder?

NOVOTEST T-U3 secara khusus telah pra-kalibrasi untuk berbagai jenis baja. Namun, perangkat ini juga dapat dikalibrasi ulang untuk mengukur material tambahan lainnya, seperti besi cor kelabu atau paduan aluminium yang sering digunakan pada blok silinder modern, dengan menggunakan blok uji referensi yang sesuai.

Bagaimana cara kalibrasi NOVOTEST T-U3 sebelum pengukuran di HAZ?

Proses kalibrasi dilakukan dengan cepat menggunakan blok referensi standar yang memiliki nilai kekerasan tersertifikasi. Operator menempatkan probe pada blok standar dan melakukan serangkaian pengukuran. Instrumen kemudian secara otomatis menyesuaikan kurvanya untuk memastikan akurasi sebelum pengukuran pada komponen blok silinder dimulai.

Berapa batas kekerasan yang dianggap aman untuk HAZ blok silinder?

Batas kekerasan aman bervariasi tergantung pada grade material dan standar yang diacu. Namun, sebagai patokan umum untuk baja karbon rendah yang banyak digunakan di blok silinder, batas maksimum kekerasan sering kali ditetapkan pada 325 HV atau 350 HV. Selalu rujuk spesifikasi teknis produk atau standar seperti ISO 15614-1.

Apakah pengukuran dengan T-U3 meninggalkan bekas atau merusak permukaan?

Pengukuran dengan NOVOTEST T-U3 bersifat minimal-invasif hingga praktis non-destruktif. Jejak indentasi yang ditinggalkan probe UCI sangat kecil dan dangkal, sering kali tidak terlihat oleh mata telanjang pada permukaan yang dikerjakan mesin, sehingga tidak mempengaruhi fungsi atau integritas blok silinder.

Berapa lama waktu yang dibutuhkan untuk satu titik pengukuran di lapangan?

Kecepatan adalah salah satu keunggulan utama NOVOTEST T-U3. Untuk satu siklus pengukuran tunggal, mulai dari penempatan probe hingga hasil terbaca di layar, hanya membutuhkan waktu sekitar 1 hingga 3 detik. Hal ini memungkinkan inspeksi 100% area kritis dilakukan tanpa mengganggu kecepatan produksi.

Rekomendasi Hardness Tester

References

1. AWS D1.1/D1.1M:2020, Structural Welding Code—Steel, American Welding Society.
2. ISO 15614-1:2017, Specification and qualification of welding procedures for metallic materials — Welding procedure test, International Organization for Standardization.
3. Novotest, T-U3 Hardness Tester Operations Manual.
4. Callister, W. D., & Rethwisch, D. G. (2018). Materials Science and Engineering: An Introduction. 10th Edition, Wiley. Chapter on Phase Transformations in Metals.
5. BSI Standards Publication, BS EN ISO 6507-1:2018: Metallic materials — Vickers hardness test.
