Keausan dini pada bearing mesin seringkali berakar dari satu masalah yang tidak kasat mata: kekerasan permukaan jurnal crankshaft yang tidak merata. Bayangkan, poros engkol berputar ribuan kali per menit dengan beban siklik tinggi. Jika ada titik lunak atau terlalu getas pada permukaan jurnal, area tersebut akan menjadi pusat keausan yang memperpendek umur bearing secara drastis. Mengganti bearing saja tidak cukup; Anda harus memverifikasi akar permasalahannya langsung pada crankshaft. Metode pengukuran kekerasan tradisional seperti Rockwell atau Brinell memang akurat, tetapi seringkali meninggalkan indentasi besar yang justru merusak permukaan komponen jadi. Di sinilah Alat Ukur Kekerasan NOVOTEST T-U3 hadir sebagai game changer. Menggunakan teknologi Ultrasonic Contact Impedance (UCI), alat ini memberikan data akurat dengan jejak indentasi minimal, menjadikannya solusi non-destruktif ideal. Artikel ini akan memandu Anda melalui checklist praktis dan aplikatif untuk memastikan konsistensi kekerasan crankshaft menggunakan NOVOTEST T-U3, sehingga keandalan mesin dapat Anda optimalkan.
- Checklist Utama: 5 Langkah Mengukur Kekerasan Merata Crankshaft dengan NOVOTEST T-U3
- Langkah 1: Inspeksi Visual dan Pembersihan Permukaan Jurnal
- Langkah 2: Kalibrasi NOVOTEST T-U3 dengan Blok Referensi Standar
- Langkah 3: Tandai Titik Pengukuran pada Setiap Jurnal
- Langkah 4: Lakukan Pengukuran dengan NOVOTEST T-U3 (Metode Indentasi Minimal)
- Langkah 5: Kompilasi Data dan Evaluasi Konsistensi
- Penjelasan Tiap Poin Penting dalam Checklist
- Mengapa Indentasi Minimal Penting untuk Crankshaft?
- Interpretasi Skala Kekerasan dan Konversinya
- Pengaruh Variasi Kekerasan terhadap Umur Bearing
- Standar atau Regulasi Terkait Pengujian Kekerasan Crankshaft
- ISO 6508 dan ASTM E18: Standar Metode Rockwell
- Rekomendasi Pabrikan Otomotif (OEM) untuk Kekerasan Crankshaft
- Tools yang Direkomendasikan: Fokus pada NOVOTEST T-U3 dan Aksesorinya
- Spesifikasi Unggulan NOVOTEST T-U3 untuk Aplikasi Crankshaft
- Aksesori Pendukung untuk Proses Pengukuran
- Kesalahan yang Sering Terjadi Saat Mengukur Kekerasan Crankshaft
- Permukaan Tidak Bersih Semestinya
- Posisi Probe Tidak Stabil atau Tidak Tegak Lurus
- Mengabaikan Kalibrasi Ulang Setelah Pemakaian Lama
- Memilih Skala Kekerasan yang Tidak Sesuai
- Quick Audit Template untuk Kekerasan Crankshaft
- Template Pemeriksaan Cepat 5-Poin
- Kesimpulan
- FAQ
- Apakah NOVOTEST T-U3 bisa digunakan untuk mengukur kekerasan pada crankshaft dengan material selain baja, seperti besi cor nodular?
- Berapa kedalaman indentasi yang dihasilkan NOVOTEST T-U3 pada pengukuran crankshaft? Apakah perlu pembongkaran?
- Bagaimana cara merawat dan menyimpan NOVOTEST T-U3 agar tetap akurat?
- Apakah hasil ukur NOVOTEST T-U3 dapat diterima untuk audit kualitas resmi seperti ISO?
- References
Checklist Utama: 5 Langkah Mengukur Kekerasan Merata Crankshaft dengan NOVOTEST T-U3
Berikut adalah 5 langkah penting yang harus Anda ikuti untuk mendapatkan data kekerasan yang valid dan representatif. Jadikan ini sebagai prosedur standar operasional harian Anda.
Langkah 1: Inspeksi Visual dan Pembersihan Permukaan Jurnal
Sebelum probe menyentuh permukaan, Anda wajib memastikan area pengukuran benar-benar steril. Bersihkan seluruh permukaan jurnal dari debu, residu oli, dan kotoran menggunakan lap bersih yang dibasahi alkohol isopropil. Periksa dengan teliti apakah ada goresan, korosi, atau keausan lokal yang tidak wajar. Cacat sekecil apa pun dapat memantulkan gelombang ultrasonik secara tidak sempurna dan menimbulkan variasi pengukuran yang menyesatkan. Gunakan kaca pembesar untuk memastikan area target benar-benar halus dan bebas kontaminasi.
Langkah 2: Kalibrasi NOVOTEST T-U3 dengan Blok Referensi Standar
Akurasi adalah segalanya. Lakukan kalibrasi pada NOVOTEST T-U3 menggunakan blok referensi standar yang kekerasannya mendekati perkiraan crankshaft Anda, biasanya dalam rentang 20–70 HRC. Lakukan 3 hingga 5 kali penekanan pada blok dan pastikan nilai rata-rata yang tertampil di layar sesuai dengan sertifikat kalibrasi blok. Pastikan probe UCI terpasang dengan kencang ke unit utama. Verifikasi bahwa mode pengukuran sudah Anda setel sesuai material yang diuji, karena NOVOTEST T-U3 memiliki pra-kalibrasi untuk baja dan memungkinkan kalibrasi tambahan untuk material lain.
Langkah 3: Tandai Titik Pengukuran pada Setiap Jurnal
Untuk mendapatkan sampel data yang mewakili, Anda perlu membuat peta pengukuran yang konsisten. Tentukan minimal 4 hingga 6 titik pada setiap jurnal, sebarkan secara merata di sepanjang permukaan bidang kontak bearing. Hindari menandai area transisi radius fillet atau di dekat lubang oli, karena geometri kompleks di sana dapat mempengaruhi hasil. Gunakan spidol permanen atau buat template kertas sederhana. Konsistensi titik ini krusial agar Anda dapat membandingkan hasil antar jurnal dan antar crankshaft secara akurat.
Langkah 4: Lakukan Pengukuran dengan NOVOTEST T-U3 (Metode Indentasi Minimal)

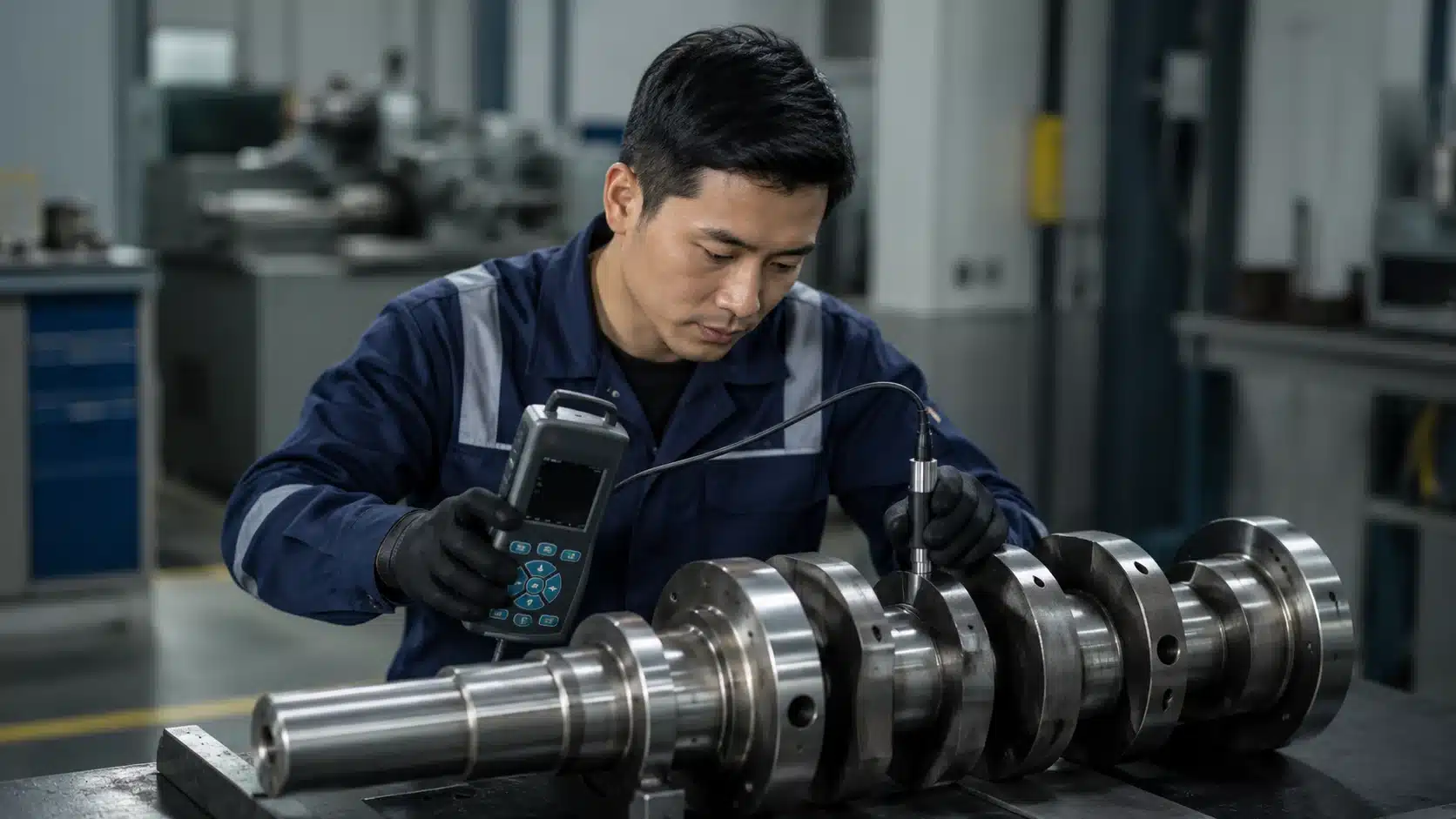

Aplikasikan teknik yang benar untuk mendapatkan presisi tinggi. Pegang NOVOTEST T-U3 secara tegak lurus terhadap permukaan jurnal, dengan toleransi kemiringan tidak lebih dari ±5°. Tekan probe dengan kecepatan stabil hingga Anda merasakan kontak penuh. Tunggu 2–3 detik hingga nilai kekerasan muncul di color LCD display. Catat setiap nilai, dan jika Anda menemukan anomali mencolok, segera ulangi pengukuran di titik yang sama. Keunggulan utama di sini adalah indentasi yang sangat dangkal, kurang dari 50 μm, sehingga permukaan crankshaft tidak memerlukan repolishing setelah pengujian.
Langkah 5: Kompilasi Data dan Evaluasi Konsistensi
Data mentah tidak ada artinya tanpa analisis. Masukkan semua hasil pengukuran ke dalam lembar catatan. Hitung nilai rata-rata dan standar deviasi untuk setiap jurnal. Bandingkan hasil perhitungan Anda dengan spesifikasi desain crankshaft; umumnya, toleransi variasi kekerasan yang diterima ada pada rentang ±2 HRC. Jika Anda mendapati titik di luar rentang itu, lakukan pengukuran ulang di area sekitarnya untuk validasi. Dokumentasikan seluruh hasil untuk keperluan traceability kualitas.
Penjelasan Tiap Poin Penting dalam Checklist
Setiap langkah dalam checklist bukan sekadar prosedur administratif, melainkan memiliki dasar teknik yang kuat. Pembersihan menghilangkan variabel pengganggu, kalibrasi memastikan akurasi, penandaan menjamin representasi data, teknik pengukuran meminimalkan human error, dan kompilasi data memungkinkan pengambilan keputusan yang tepat. Mengabaikan satu langkah saja dapat menghasilkan data palsu yang berujung pada lolosnya produk cacat.
Mengapa Indentasi Minimal Penting untuk Crankshaft?
Crankshaft adalah komponen yang sangat sensitif terhadap konsentrator tegangan. Metode uji kekerasan konvensional seperti Rockwell meninggalkan jejak indentasi yang dalam. Pada aplikasi putaran tinggi dan beban siklik, jejak ini dapat bertindak sebagai crack initiation point atau inisiator retak yang membahayakan integritas komponen. NOVOTEST T-U3 menggunakan prinsip Ultrasonic Contact Impedance (UCI). Probe dengan indentor intan beresonansi pada frekuensi ultrasonik dan hanya menembus permukaan secara mikroskopis, menghasilkan jejak yang nyaris tidak terlihat. Teknologi ini menjamin permukaan jurnal tetap mulus dan aman setelah inspeksi.
Interpretasi Skala Kekerasan dan Konversinya
Alat Ukur Kekerasan NOVOTEST T-U3 mampu menampilkan hasil dalam berbagai skala, termasuk HRC, HB, HV, HL, dan bahkan kekuatan tarik (MPa). Crankshaft baja umumnya memiliki spesifikasi dalam skala HRC atau HB. Manfaatkan tabel konversi internal yang tersimpan di memori alat, atau rujuk standar ASTM E140, untuk menyesuaikan skala tampilan dengan kebutuhan gambar teknik Anda. Fitur ini memastikan Anda tidak perlu melakukan konversi manual yang rawan kesalahan.
Pengaruh Variasi Kekerasan terhadap Umur Bearing
Konsekuensi dari kekerasan yang tidak merata sangatlah nyata dan mahal. Area dengan kekerasan terlalu rendah akan mengalami keausan dini, menyebabkan celah bearing (bearing clearance) membesar secara progresif. Sebaliknya, titik dengan kekerasan terlalu tinggi membuat permukaan menjadi getas dan rentan terhadap spalling atau pengelupasan material. Studi kasus di industri otomotif menunjukkan bahwa perbedaan kekerasan sebesar 2–4 HRC pada satu jurnal mampu memperpendek umur bearing hingga 30%. Biaya penggantian komponen dan downtime mesin jelas jauh lebih besar daripada investasi waktu untuk melakukan pengukuran yang teliti.
Standar atau Regulasi Terkait Pengujian Kekerasan Crankshaft
Mematuhi standar internasional menjamin konsistensi hasil pengukuran dan memastikan laporan Anda diterima secara luas dalam setiap audit kualitas pelanggan atau lembaga sertifikasi.
ISO 6508 dan ASTM E18: Standar Metode Rockwell
Meskipun NOVOTEST T-U3 menggunakan metode dinamis UCI, hasil pengukurannya dapat dikalibrasi dan dikonversikan secara tertelusur ke standar metode statis. ISO 6508 dan ASTM E18 adalah acuan utama yang mengatur pengujian kekerasan Rockwell, termasuk persiapan permukaan dan verifikasi blok referensi. Dengan mengkalibrasi alat Anda menggunakan blok referensi yang tertelusur ke standar ini, Anda membangun rantai kalibrasi yang kredibel dan diakui secara internasional.
Rekomendasi Pabrikan Otomotif (OEM) untuk Kekerasan Crankshaft
Banyak pabrikan kendaraan (OEM) mencantumkan kontrol kekerasan sebagai syarat mutu kritis dalam buku pedoman overhaul mesin. Beberapa OEM mengharuskan pengukuran dilakukan di tiga posisi angular berbeda per jurnal untuk membuktikan homogenitas material. Penyimpanan catatan hasil pengukuran bukan hanya praktik yang baik, tetapi juga merupakan elemen penting dalam memenuhi persyaratan sistem manajemen mutu seperti IATF 16949.
Tools yang Direkomendasikan: Fokus pada NOVOTEST T-U3 dan Aksesorinya
Menggunakan perangkat yang tepat tidak hanya meningkatkan akurasi, tetapi juga mempercepat keseluruhan alur kerja inspeksi Anda.
Spesifikasi Unggulan NOVOTEST T-U3 untuk Aplikasi Crankshaft
NOVOTEST T-U3 adalah pilihan ideal untuk tugas ini. Alat ini portabel dan ringan, sekitar 0.3 kg tanpa probe, sehingga mudah Anda bawa ke area bengkel atau lini inspeksi. Unit ini memiliki memori penyimpanan data yang besar dan mendukung komunikasi USB untuk transfer data ke PC. Dilengkapi dengan probe UCI 10N (1kgf), alat ini akurat untuk rentang 20–70 HRC dengan akurasi ±1,5 HRC. Casing-nya yang dilindungi karet strip pelindung membuatnya tahan terhadap debu, kelembaban, dan benturan ringan. Layarnya yang beresolusi 320×240 tahan embun, menjamin visibilitas sempurna di lingkungan kerja yang keras sekalipun. Fitur kamera bawaannya memungkinkan Anda mendokumentasikan titik uji secara visual, sangat membantu dalam pembuatan laporan.
| Fitur Utama | Spesifikasi NOVOTEST T-U3 untuk Crankshaft |
|---|---|
| Prinsip Kerja | Ultrasonic Contact Impedance (UCI) |
| Jejak Indentasi | Minimal (kedalaman mikro), Aman untuk komponen jadi |
| Skala Kekerasan | HRC, HB, HV, HL, MPa |
| Rentang Ukur HRC | 20 – 70 HRC |
| Akurasi HRC | ±1.5 % |
| Probe Rekomendasi | Probe UCI 10N (1kgf) |
| Berat Unit | Approx. 0.3 kg (tanpa probe) |
| Ketebalan Min. Material | 1 mm |
| Orientasi Pengukuran | 360° (segala arah) |
Aksesori Pendukung untuk Proses Pengukuran
Lengkapi proses kerja Anda dengan aksesori yang tepat. Sediakan blok kalibrasi kekerasan standar HRC untuk verifikasi harian. Siapkan selalu kit pembersih yang terdiri dari cairan alkohol isopropil, kain mikrofiber bebas serabut, dan sikat halus. Template penandaan reusable akan sangat membantu mempercepat penempatan titik. Manfaatkan software NOVOTEST untuk PC guna melakukan analisis statistik yang lebih mendalam, membangun histogram, dan membuat laporan inspeksi yang profesional.
Kesalahan yang Sering Terjadi Saat Mengukur Kekerasan Crankshaft
Kesalahan kecil dalam prosedur dapat menghasilkan data yang tidak valid dan berujung pada keputusan kualitas yang merugikan. Kenali jebakan umumnya.
Permukaan Tidak Bersih Semestinya
Mengabaikan kebersihan adalah kesalahan paling fundamental. Lapisan tipis oli atau debu setebal 5 mikron saja sudah cukup untuk menyerap sebagian energi probe UCI dan memalsukan hasil pengukuran hingga 1–2 HRC. Kontaminasi juga membuat probe berisiko slip, menghasilkan variasi data yang aneh. Solusinya sederhana: selalu lakukan langkah pembersihan menyeluruh seperti yang telah diuraikan.
Posisi Probe Tidak Stabil atau Tidak Tegak Lurus
Handling alat sangat menentukan. Sudut kontak probe yang melebihi 10° dari garis normal akan mengubah karakteristik impedansi kontak, sehingga hasil pengukuran tidak akurat. Permukaan silindris jurnal crankshaft menuntut kehati-hatian ekstra. Usahakan tangan Anda bertumpu stabil atau gunakan jig penyangga sederhana. Probe UCI pada NOVOTEST T-U3 dengan support sleeve-nya memang didesain untuk membantu menjaga stabilitas pada permukaan lengkung.
Mengabaikan Kalibrasi Ulang Setelah Pemakaian Lama
Akurasi alat dapat meluruh seiring waktu, terutama jika digunakan secara intensif. Keausan mikroskopis pada indentor intan atau perubahan suhu lingkungan dapat menyebabkan drift kalibrasi. Jika Anda melakukan lebih dari 50 kali pengukuran dalam sehari, jadwalkan kalibrasi ulang setiap 2 jam menggunakan blok referensi. Selalu catat hasil verifikasi untuk mendeteksi pergeseran nilai sejak dini.
Memilih Skala Kekerasan yang Tidak Sesuai
Pastikan Anda mengukur dengan mode yang tepat. Meskipun NOVOTEST T-U3 dapat langsung mengonversi ke berbagai skala, algoritma konversi antar material bisa berbeda. Kesalahan pemilihan grup material atau skala dapat menghasilkan interpretasi yang meleset hingga 5 HRC. Selalu pastikan setelan alat sesuai dengan spesifikasi material dan skala yang diminta oleh gambar teknik.
Quick Audit Template untuk Kekerasan Crankshaft
Gunakan template berikut sebagai checklist digital atau cetak untuk memastikan tidak ada langkah yang terlewat dan mempercepat proses pelaporan kualitas.
Template Pemeriksaan Cepat 5-Poin
- Identifikasi Crankshaft: Part Number: ________ | Tanggal: ________ | Operator: ________
- Kebersihan Permukaan: Status: Bersih [✅] / Kotor [❌]
- Kalibrasi Alat: Verifikasi Blok OK? Ya/Tidak | Nilai Blok: _____ HRC | Nilai Ukur: _____ HRC
- Titik Pengukuran: (Catat per Jurnal) Jurnal 1: __, __, __, __
| Jurnal 2: __, __, __, __ | Jurnal n: __, __, __, __ |
|---|
Kesimpulan
Memastikan kekerasan merata pada jurnal crankshaft adalah langkah kritis untuk menjamin umur panjang bearing dan performa puncak mesin. Variasi sekecil apa pun dapat memicu kegagalan sistemik yang mahal. Dengan Alat Ukur Kekerasan NOVOTEST T-U3, Anda memiliki solusi inspeksi non-destruktif yang cepat, akurat, dan aman untuk komponen jadi. Checklist 5 langkah yang telah kami uraikan dapat langsung Anda adaptasikan di lapangan untuk membangun sistem kontrol kualitas yang ketat. Sebagai supplier dan distributor alat ukur dan pengujian terpercaya, CV. Java Multi Mandiri menyediakan NOVOTEST T-U3 untuk mendukung proses quality control Anda. Implementasi standar ini secara konsisten akan menekan biaya perawatan, mengurangi klaim garansi, dan mengoptimalkan keandalan mesin produksi Anda.
FAQ
Apakah NOVOTEST T-U3 bisa digunakan untuk mengukur kekerasan pada crankshaft dengan material selain baja, seperti besi cor nodular?
Ya, bisa. NOVOTEST T-U3 telah melalui pra-kalibrasi untuk baja, tetapi perangkat ini mendukung kalibrasi tambahan untuk material lain. Untuk mengukur besi cor nodular secara akurat, Anda harus melakukan kalibrasi khusus menggunakan blok referensi dari material yang sama atau serupa. Proses ini memastikan bahwa kecepatan rambat ultrasonik yang unik pada besi cor dapat terkompensasi dengan benar.
Berapa kedalaman indentasi yang dihasilkan NOVOTEST T-U3 pada pengukuran crankshaft? Apakah perlu pembongkaran?
Dengan probe UCI standar 10N (1kgf), kedalaman indentasi yang dihasilkan sangat minimal, umumnya kurang dari 50 mikrometer. Jejak ini jauh lebih dangkal dibandingkan metode Rockwell dan seringkali tidak kasat mata. Metode ini non-destruktif, sehingga Anda tidak perlu melakukan pembongkaran mesin atau repolishing setelah pengukuran.
Bagaimana cara merawat dan menyimpan NOVOTEST T-U3 agar tetap akurat?
Simpan alat di dalam carrying case yang disediakan saat tidak digunakan untuk melindunginya dari benturan dan debu. Setelah pemakaian, bersihkan probe dengan kain lembut. Lepaskan baterai jika alat akan disimpan dalam jangka waktu lama. Yang terpenting, selalu lakukan verifikasi dengan blok kalibrasi sebelum memulai sesi pengukuran dan kirimkan unit ke pusat kalibrasi resmi secara berkala untuk memastikan akurasi jangka panjang.
Apakah hasil ukur NOVOTEST T-U3 dapat diterima untuk audit kualitas resmi seperti ISO?
Ya, hasil pengukuran dapat diterima selama Anda menerapkan sistem manajemen kalibrasi yang tertelusur. Anda harus dapat membuktikan bahwa NOVOTEST T-U3 Anda dikalibrasi menggunakan blok referensi yang memiliki hubungan rantai kalibrasi ke standar internasional (seperti standar ISO 6508 atau ASTM E18). Dokumentasi proses kalibrasi dan pengukuran yang rapi adalah kunci penerimaan dalam audit.
Rekomendasi Hardness Tester
References
- ASTM International. (2018). ASTM E18-18: Standard Test Methods for Rockwell Hardness of Metallic Materials. ASTM International.
- Badan Standardisasi Nasional. (2016). ISO 6508-1:2016: Metallic materials — Rockwell hardness test — Part 1: Test method. ISO.
- Fuchs, H. O., & Stephens, R. I. (1980). Metal Fatigue in Engineering. John Wiley & Sons.
- Novotest. (n.d.). Operation Manual for Hardness Tester T-U3. Novotest LLC.
- Yamagata, H. (2005). The Science and Technology of Materials in Automotive Engines. Woodhead Publishing.
