Anda pasti paham dilema ini: sebuah proyek konstruksi membutuhkan verifikasi mutu beton, tetapi mengambil sampel inti beton (core drill) akan merusak elemen struktural yang sudah berdiri. Setiap lubang bekas pengeboran menimbulkan risiko titik lemah baru dan memerlukan perbaikan tambahan yang memakan waktu serta biaya. Inspeksi berkala, investigasi kegagalan, atau sekadar kontrol mutu rutin tidak seharusnya menjadi ancaman bagi integritas struktur. Inilah mengapa metode pengujian non-destruktif menjadi standar emas dalam industri konstruksi modern.

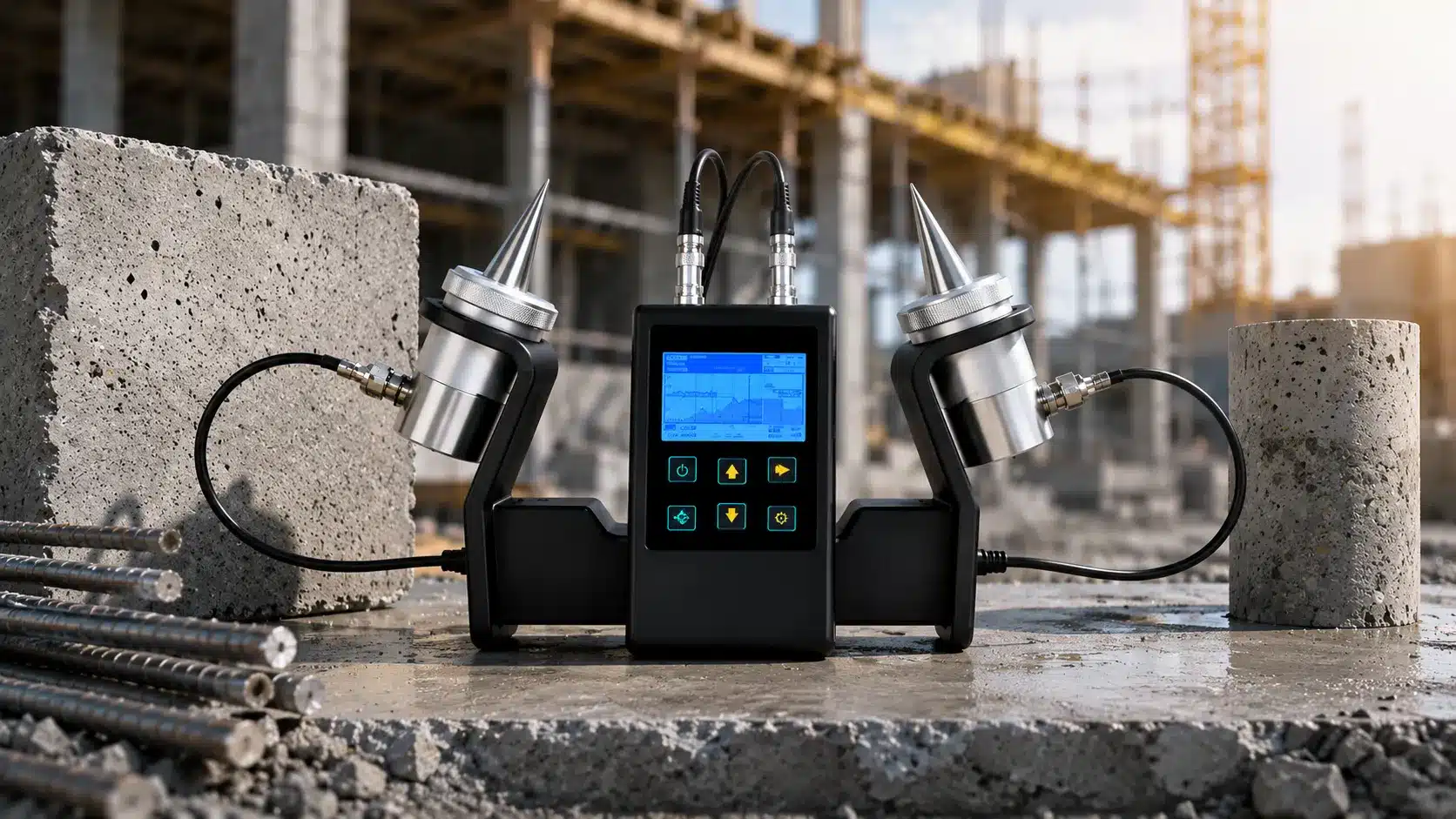

NOVOTEST IPSMU hadir sebagai jawaban atas kebutuhan tersebut. Alat ukur kekuatan material ini mengadopsi prinsip ultrasonik untuk mengestimasi kekuatan beton tanpa meninggalkan bekas sedikit pun. Anda cukup menempatkan probe di permukaan, dan dalam hitungan detik data perambatan gelombang ultrasonik akan tertampil. Prosesnya cepat, hasilnya langsung dapat Anda interpretasikan, dan yang terpenting, struktur tetap utuh. Mari kita pelajari langkah demi langkah bagaimana mengintegrasikan alat ini ke dalam prosedur pengawasan mutu Anda untuk hasil yang akurat dan terpercaya.
- Persiapan dan Alat yang Dibutuhkan
- Prosedur Pengujian Beton dengan NOVOTEST IPSMU
- Interpretasi Hasil
- Tips dan Best Practices
- Kesalahan Umum yang Harus Dihindari
- Tabel Korelasi Cepat Kecepatan vs. Kualitas Beton
- Kesimpulan
- FAQ
- References
Persiapan dan Alat yang Dibutuhkan
Sebelum Anda memulai pengujian dengan NOVOTEST IPSMU, pastikan seluruh perlengkapan pendukung sudah tersedia. Persiapan yang matang adalah fondasi dari validitas data yang akan Anda peroleh. Abaikan langkah ini, dan Anda berisiko mendapatkan hasil yang menyesatkan.
Berikut daftar peralatan yang harus Anda siapkan:
- Unit Utama NOVOTEST IPSMU: Periksa kondisi fisik alat. Pastikan baterai AA dalam kondisi penuh untuk mendukung operasi minimal 10 jam tanpa henti.
- Probe Ultrasonik: Alat ini bekerja dengan frekuensi operasi 50–100 kHz. Pastikan kabel probe tidak terkelupas dan konektor terpasang sempurna.
- Anvil Uji atau Blok Referensi: Anda wajib melakukan kalibrasi harian menggunakan blok referensi dengan waktu tempuh yang sudah diketahui untuk memverifikasi keakuratan alat.
- Batu Gerinda atau Amplas Kasar: Fungsinya untuk membersihkan permukaan beton dari lapisan lepas, cat, atau lapisan karbonasi yang dapat menghalangi transmisi gelombang ultrasonik.
- Couplant (Gel Kopling): Gel ini krusial untuk menghilangkan celah udara antara probe dan permukaan beton, memastikan gelombang ultrasonik merambat dengan optimal.
- Alat Tulis dan Formulir Data: Siapkan formulir untuk mencatat waktu tempuh, jarak antar probe, dan kondisi lingkungan pengujian.
- Penggaris atau Meteran: Anda memerlukannya untuk mengukur jarak antar titik probe secara presisi, terutama jika Anda menggunakan metode transmisi tidak langsung.
Periksa kembali seluruh komponen. Layar unit IPSMU harus menyala terang tanpa piksel mati, dan probe harus bebas dari kotoran. Alat ini dirancang untuk bekerja pada suhu operasi -20°C hingga +40°C, tetapi simpan di tempat kering saat tidak digunakan.
Prosedur Pengujian Beton dengan NOVOTEST IPSMU
Memahami prinsip kerja alat akan membantu Anda menjalankan prosedur dengan benar. NOVOTEST IPSMU mengukur waktu perambatan gelombang ultrasonik melalui material. Dengan mengetahui jarak tempuh dan waktu, Anda dapat menghitung kecepatan gelombang yang berkorelasi langsung dengan kepadatan serta modulus elastisitas beton. Ikuti panduan praktis berikut untuk mengoperasikannya di lapangan.
Langkah 1: Tentukan Area dan Grid Pengujian
Pilih area yang representatif dan bebas dari cacat visual seperti keropos atau retak. Hindari area dekat tulangan. Gunakan rebar detector jika perlu. Tandai grid dengan jarak antar titik yang konsisten.
Langkah 2: Siapkan Permukaan Beton
Gunakan batu gerinda untuk meratakan area titik uji. Bersihkan debu dan pastikan permukaan tidak mengandung lapisan plester atau cat tebal. Permukaan yang tidak rata akan menghalangi transmisi gelombang ultrasonik dan menurunkan akurasi.
Langkah 3: Lakukan Kalibrasi Harian
Sebelum menyentuh permukaan beton, aplikasikan couplant pada probe dan tempelkan ke blok referensi bawaan. Kirimkan gelombang ultrasonik dan bandingkan waktu transmisi yang tertera di layar (dengan resolusi 0,1 mikrodetik) dengan nilai yang tertera di sertifikat kalibrasi. Jika menyimpang, lakukan penyesuaian sesuai manual.
Langkah 4: Aplikasikan Couplant dan Posisikan Probe
Oleskan couplant secukupnya di kedua titik probe (pengirim dan penerima). Posisikan probe tegak lurus terhadap permukaan. Untuk metode dangkal yang umum, letakkan kedua probe pada satu sisi permukaan dengan jarak dasar 120 mm atau sesuai pengaturan pengujian.
Langkah 5: Lakukan Pembacaan
Tekan tombol start. Unit akan menghasilkan tegangan output hingga 600 V untuk membangkitkan gelombang ultrasonik. Amati layar digital. Stabilkan probe hingga angka waktu transmisi (dalam mikrodetik) menunjukkan nilai yang konstan. Catat hasilnya.
Langkah 6: Ulangi Pengambilan Data
Untuk satu area uji, lakukan minimal 10–12 kali pengukuran dengan menggeser posisi probe secara sistematis. Variasi kecil pada penempatan probe membantu memperhitungkan heterogenitas beton.
Langkah 7: Bersihkan Data Anomali
Saat mencatat, Anda mungkin menemukan satu atau dua data yang ekstrem. Hapus bacaan yang menyimpang jauh dari rata-rata akibat mengenai agregat besar atau rongga udara tersembunyi, lalu lakukan pengujian tambahan untuk menggantikannya.
Interpretasi Hasil
Data mentah berupa waktu transmisi (mikrodetik) belum berarti apa-apa sebelum Anda mengonversinya. Inti dari pengujian ini adalah mengubah kecepatan gelombang ultrasonik menjadi estimasi kuat tekan beton.
Pertama, hitung kecepatan gelombang (V) menggunakan rumus:
V = Jarak antar probe / Waktu tempuh rata-rata
Hasilnya dalam meter per detik (m/s). Beton berkualitas tinggi biasanya memiliki kecepatan gelombang di atas 4.000 m/s, sementara beton dengan porositas tinggi atau retak mikro akan membaca kecepatan lebih rendah.
Kedua, gunakan kurva konversi atau grafik kalibrasi yang tersimpan dalam memori NOVOTEST IPSMU. Alat ini tidak hanya menghitung kekuatan, tetapi juga mampu memperkirakan kepadatan dan modulus elastisitas berdasarkan korelasi yang sudah terinstal.
Ketiga, analisis tambahan yang bisa Anda lakukan dengan data ini:
- Menilai kematangan beton: Cocok untuk pekerjaan concreting monolitik di mana Anda perlu mengetahui kapan bekisting bisa dibongkar.
- Memperkirakan porositas dan retak: Kecepatan rendah mengindikasikan anisotropi material atau adanya keretakan.
- Menghitung indeks abrasif: Berguna untuk mengevaluasi ketahanan aus keramik konstruksi.
Ingat, selalu terapkan faktor koreksi berdasarkan kadar air permukaan. Permukaan yang terlalu basah dapat sedikit meningkatkan kecepatan transmisi sehingga estimasi kuat tekan menjadi lebih tinggi dari kondisi sebenarnya.
Tips dan Best Practices
Agar pengujian Anda dengan NOVOTEST IPSMU menghasilkan data yang konsisten dan dapat dipertanggungjawabkan, terapkan lima praktik terbaik berikut ini:
- Pastikan Permukaan dalam Kondisi Kering Optimal: Air dalam pori-pori beton bertindak sebagai media transmisi yang lebih cepat daripada udara. Jika Anda menguji beton yang baru terkena hujan, hasil bisa bias. Keringkan area uji secara alami atau gunakan lap kering.
- Pilih Titik yang Mewakili: Jangan hanya menguji bagian yang terlihat bagus. Identifikasi area kritis seperti kolom lantai bawah yang menahan beban aksial terbesar, atau zona yang dicurigai memiliki segregasi. Pada area mencurigakan, perbanyak jumlah titik uji.
- Rekam Data Sekunder Secara Detail: Catat tanggal pengecoran, jenis semen, dan komposisi campuran jika diketahui. Data ini sangat berharga saat Anda membandingkan hasil uji di kemudian hari. Lingkungan pengujian dengan suhu ekstrem (-20°C atau +40°C) juga perlu dicatat karena mempengaruhi kinerja piezoelektrik probe.
- Lindungi Alat dari Guncangan: Probe ultrasonik sangat sensitif. Waktu terus beroperasi baterai yang mencapai 10 jam memungkinkan Anda bekerja seharian penuh, tetapi simpan unit dalam hardcase saat pindah lokasi. Periksa kabel secara berkala untuk memastikan tidak ada keausan yang mengakibatkan sinyal tidak stabil.
- Gunakan Nilai Median: Jika distribusi data Anda miring akibat satu atau dua bacaan ekstrem yang tidak sengaja lolos filter, gunakan median sebagai indikator kekuatan, bukan rata-rata. Ini memberikan gambaran yang lebih realistik tentang mutu inti beton.
Kesalahan Umum yang Harus Dihindari
Bahkan operator berpengalaman bisa melakukan kesalahan yang membuat hasil pengujian meleset. Kenali dan hindari jebakan ini saat Anda menggunakan NOVOTEST IPSMU:
- Mengabaikan Lapisan Karbonasi: Permukaan beton yang sudah tua bereaksi dengan CO2 membentuk lapisan karbonasi yang lebih keras. Jika Anda mengirim gelombang hanya di lapisan permukaan ini tanpa penetrasi yang dalam, kecepatan yang terbaca mencerminkan kualitas kulit beton, bukan intinya. Ratakan permukaan secara menyeluruh.
- Probe Tidak Kopling Sempurna: Menghemat couplant atau menggunakan gel yang sudah mengering adalah kesalahan fatal. Celah udara meskipun mikron akan memantulkan gelombang ultrasonik. Hasilnya, waktu transmisi yang muncul di layar dengan resolusi 0,1 mikrodetik menjadi tidak valid.
- Menguji di Atas Tulangan Tersembunyi: Baja memiliki kecepatan transmisi gelombang yang jauh lebih tinggi. Jika probe penerima menangkap sinyal yang merambat melalui tulangan alih-alih beton, estimasi kuat tekan Anda akan melonjak palsu. Lakukan pemindaian rebar setiap kali Anda ragu.
- Jarak Probe Tidak Konsisten: Dimensi dasar permukaan terdengar di 120 mm adalah standar, tetapi pergeseran beberapa milimeter saja akan mengubah perhitungan kecepatan. Gunakan jig atau setidaknya penggaris untuk memastikan jarak antar probe selalu tepat.
- Mengabaikan Anisotropi: Saat Anda menguji beton yang dicor dari arah vertikal tinggi, sifat material bisa tidak seragam (anisotropik). Melakukan pengukuran hanya dari satu arah horizontal bisa menimbulkan bias. Lakukan pengukuran silang jika memungkinkan.
Tabel Korelasi Cepat Kecepatan vs. Kualitas Beton
Untuk memudahkan Anda di lapangan, berikut tabel referensi umum yang mengkorelasikan kecepatan gelombang ultrasonik dengan kualitas beton:
| Kecepatan Gelombang Ultrasonik (m/s) | Klasifikasi Kualitas Beton | Catatan Lapangan |
|---|---|---|
| > 4.500 | Sangat Baik | Padat, homogen, kekuatan tinggi. |
| 3.500 – 4.500 | Baik | Umum untuk beton struktural normal. |
| 3.000 – 3.500 | Cukup | Mulai terindikasi porositas atau rongga kecil. Perlu investigasi lebih lanjut jika terjadi pada elemen kritis. |
| < 3.000 | Diragukan/Rendah | Anomali serius, retak, segregasi, atau beton sangat lemah. Verifikasi dengan metode destruktif disarankan. |
Kesimpulan
Mengukur kekuatan beton tanpa merusak struktur bukan lagi sekadar wacana. Dengan NOVOTEST IPSMU, Anda memiliki kendali penuh untuk memonitor kematangan beton, mendeteksi keretakan di tahap dini, dan menegakkan standar kontrol mutu tanpa menambah cacat pada elemen bangunan. Keberhasilan metode ini bertumpu pada disiplin Anda dalam menyiapkan permukaan, mengkalibrasi alat, dan menerapkan koreksi yang sesuai. Alat ini hadir sebagai aset strategis yang menghemat waktu serta biaya perbaikan proyek Anda. Jangan biarkan keraguan terhadap mutu material menggerogoti integritas bangunan. Mulailah integrasikan panduan langkah demi langkah ini ke dalam SOP pengawasan beton Anda hari ini, dan pastikan setiap struktur yang Anda bangun memenuhi standar kekuatan tertinggi.
Untuk mendukung penuh proses pengujian dan kontrol mutu Anda, ketersediaan alat yang terkalibrasi sempurna menjadi syarat mutlak. Sebagai distributor alat ukur dan pengujian resmi, CV. Java Multi Mandiri siap memenuhi kebutuhan Anda akan unit NOVOTEST IPSMU yang asli, lengkap dengan pelatihan operasional dan konsultasi pemilihan spesifikasi yang sesuai dengan karakteristik proyek Anda. Lihat spesifikasi lengkap alat ini atau hubungi tim kami untuk mendiskusikan bagaimana perangkat ini dapat meningkatkan akurasi inspeksi Anda.
FAQ
Apakah NOVOTEST IPSMU bisa digunakan untuk semua jenis beton?
Iya, Anda dapat menggunakan NOVOTEST IPSMU untuk berbagai jenis beton, termasuk beton normal, beton ringan, hingga fiberglass. Alat ini bekerja dengan mengukur waktu rambat gelombang ultrasonik. Namun, Anda harus membuat grafik kalibrasi yang spesifik jika menangani campuran beton yang sangat unik, seperti beton dengan agregat besi atau komposisi serat yang ekstrem, karena perbedaan kepadatan agregat mempengaruhi kecepatan gelombang dasar.
Bagaimana cara memastikan hasil pengujian NOVOTEST IPSMU akurat?
Anda memastikan akurasi melalui tiga langkah kunci: Kalibrasi harian menggunakan blok referensi bawaan untuk memvalidasi bahwa unit menghitung waktu dengan resolusi 0,1 mikrodetik secara tepat. Kedua, aplikasikan couplant secara merata untuk menghilangkan celah udara antara probe dan permukaan. Ketiga, bersihkan permukaan beton dari lapisan karbonasi dan pastikan probe terpasang tegak lurus untuk menghindari distorsi sinyal.
Berapa banyak titik pengujian yang ideal untuk satu area elemen beton?
Anda sebaiknya mengambil minimal 10 hingga 12 bacaan valid per area uji. Jumlah ini diperlukan untuk mengompensasi heterogenitas alami beton. Pendekatan statistik dengan jumlah titik yang cukup akan membantu Anda mengidentifikasi dan membuang data anomali yang disebabkan oleh kerikil besar atau rongga tersembunyi, sehingga estimasi kekuatan yang Anda peroleh benar-benar representatif.
Apakah NOVOTEST IPSMU memerlukan perawatan khusus?
Perawatannya minimal tetapi sangat penting. Anda harus selalu membersihkan probe dari sisa couplant yang mengering setelah digunakan karena dapat mengeras dan menggores permukaan sensor. Simpan unit di tempat kering dan hindari benturan keras, terutama pada probe. Ganti baterai AA tepat waktu jika tampilan layar mulai meredup. Pemeriksaan kabel dan konektor juga wajib Anda lakukan untuk menghindari sinyal yang terputus selama pengukuran.
Rekomendasi Hardness Tester
References
- ASTM International. (2016). ASTM C597-16: Standard Test Method for Pulse Velocity Through Concrete. West Conshohocken, PA.
- Badan Standardisasi Nasional. (1997). SNI 03-4430-1997: Metode Pengujian Kecepatan Rambat Gelombang Ultrasonik Melalui Beton. Jakarta: BSN.
- Bungey, J. H., Millard, S. G., & Grantham, M. G. (2006). Testing of Concrete in Structures (4th ed.). London: Taylor & Francis.
- Malhotra, V. M., & Carino, N. J. (Eds.). (2004). Handbook on Nondestructive Testing of Concrete (2nd ed.). Boca Raton, FL: CRC Press.
