Setiap retakan halus pada dinding katedral tua atau pelapukan batu bata di bangunan kolonial menyimpan pertanyaan kritis: seberapa kuat struktur ini bertahan? Insinyur dan konservator heritage menghadapi dilema klasik. Mereka memerlukan data kuantitatif modulus elastisitas untuk memvalidasi keamanan struktur, namun metode konvensional mensyaratkan pengambilan sampel inti (coring) yang justru merusak integritas cagar budaya. Pendekatan destruktif semacam itu jelas melanggar piagam pelestarian dan mengancam nilai historis bangunan. Di sinilah urgensi pengujian non-destruktif berbasis gelombang ultrasonik menemukan momentumnya. Instrumen portabel seperti NOVOTEST IPSM-U+T+D hadir bukan sekadar sebagai alat ukur kekuatan, melainkan sebagai jembatan yang menghubungkan kebutuhan analisis struktural presisi dengan prinsip konservasi ketat. Perangkat ini merevolusi cara kita memahami perilaku mekanis material heritage tanpa meninggalkan bekas seujung jarum pun.

1. Tantangan Utama di Restorasi Bangunan Heritage
2. Kebutuhan Pengujian Modulus Elastisitas yang Harus Dipenuhi
3. Solusi dengan Alat Ukur Kekuatan Ultrasonik NOVOTEST
4. Cara Kerja dan Aplikasi di Lapangan
5. Studi Implementasi Singkat: Dinding Gereja Tua Berbahan Bata
6. Keunggulan Dibanding Metode Konvensional
7. Tips Memilih Alat Uji Modulus Elastisitas yang Tepat
8. Kesimpulan
9. FAQ
   1. Apa perbedaan modulus elastisitas dinamis dan statis, serta bagaimana NOVOTEST mengonversinya?
   2. Berapa tingkat akurasi pengukuran modulus elastisitas dengan NOVOTEST IPSM-U+T+D?
   3. Bagaimana cara membuat grafik kalibrasi khusus untuk material heritage di proyek saya?
   4. Apakah alat ini bisa digunakan untuk material heritage yang sangat heterogen, seperti dinding campuran bata dan batu?
10. References

Tantangan Utama di Restorasi Bangunan Heritage

Material penyusun bangunan bersejarah seringkali merupakan mosaik heterogen yang kompleks. Kita tidak berhadapan dengan beton ready-mix yang homogen, melainkan campuran bata merah lokal, mortar kapur tradisional, atau batu alam endemik yang karakteristiknya bervariasi drastis antar zona. Kompleksitas ini mempersulit proses mengkarakterisasi sifat mekanik material secara tunggal. Satu titik dinding mungkin memiliki komposisi berbeda dari titik lain yang hanya berjarak satu meter.

Kerusakan tersembunyi menjadi lapisan masalah berikutnya. Pelapukan biologis, siklus kelembaban, atau beban historis masa lalu menciptakan degradasi internal tanpa petunjuk visual yang kasat mata. Struktur bisa tampak kokoh dari luar, namun menyimpan void atau retakan mikro di dalamnya. Selain itu, regulasi pelestarian secara mutlak melarang pengambilan sampel inti atau pengujian merusak lainnya di mayoritas situs cagar budaya. Di sisi lain, konsultan struktur tetap membutuhkan data modulus elastisitas untuk analisis elemen hingga (FEM) guna mensimulasikan respons gempa atau beban angin. Kesenjangan antara kebutuhan data kuantitatif dengan minimnya referensi uji laboratorium ini menuntut sebuah metodologi alternatif yang mengakomodasi semua batasan secara elegan.

Kebutuhan Pengujian Modulus Elastisitas yang Harus Dipenuhi

Metodologi pengujian di lingkungan heritage tidak bisa menerapkan standar biasa. Syarat pertama dan terutama, metode tersebut harus sepenuhnya non-destruktif, tanpa meninggalkan residu atau jejak permanen pada permukaan bersejarah. Penggunaan coupling agent atau transduser pun harus melalui pertimbangan matang agar tidak memicu reaksi kimia pada substrat material rapuh.

Dari sisi teknis, metode ini harus mampu menghasilkan modulus elastisitas dinamis (Ed) secara langsung dari kecepatan rambat gelombang. Nilai dinamis ini selanjutnya harus dapat dikonversi ke modulus elastisitas statis (Es) melalui korelasi empiris berbasis grafik kalibrasi material spesifik. Hal ini krusial karena kode perencanaan struktur masih mengacu pada modulus statis. Pengujian juga harus selaras dengan standar internasional seperti ASTM C597 untuk pulse velocity pada beton, atau prinsip EN 12504-4 yang mengatur pengujian ultrasonik. Terakhir, repeatability dan reprodusibilitas hasil pengukuran menjadi tuntutan mutlak. Tim konservator memerlukan data tren dalam jangka panjang; oleh karena itu, konsistensi hasil uji antar periode pemantauan menjadi fondasi kepercayaan terhadap keputusan restorasi berbasis data.

Solusi dengan Alat Ukur Kekuatan Ultrasonik NOVOTEST

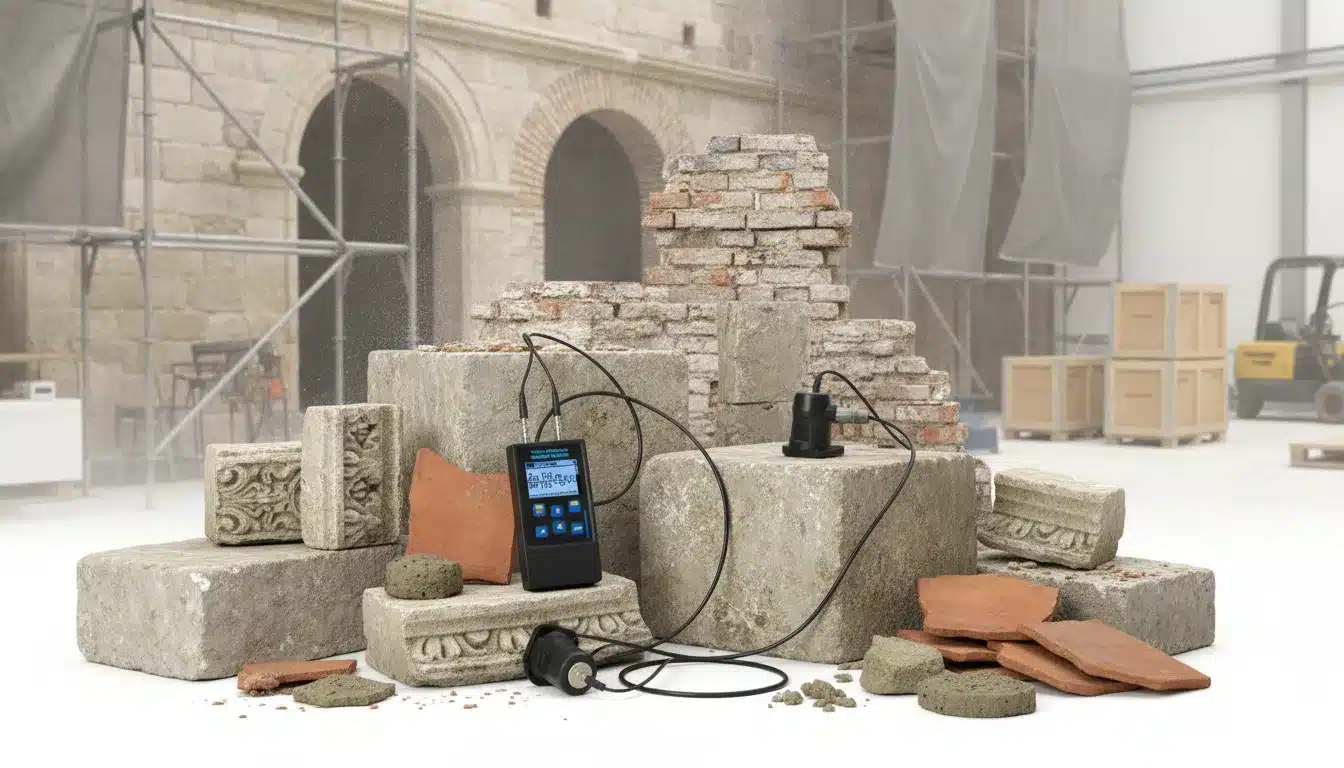

NOVOTEST IPSM-U+T+D memposisikan diri sebagai instrumentasi yang menjawab tuntutan spesifik dunia heritage. Unit elektroniknya yang ringkas bekerja bersama transduser ganda untuk membangkitkan dan menerima sinyal ultrasonik. Instrumen ini tidak hanya mengukur waktu rambat gelombang (ultrasonic pulse velocity/UPV), tetapi juga dilengkapi fungsi pendeteksian kedalaman retak permukaan dan visualisasi sinyal A-scan untuk memastikan integritas transmisi gelombang.

Kemampuan inti perangkat ini terletak pada komputasi modulus elastisitas dinamis secara otomatis menggunakan rumus fisika fundamental Ed = ρ·V², di mana ρ adalah densitas material dan V adalah kecepatan gelombang longitudinal yang berhasil diukur. Instrumen ini menyediakan database untuk menyusun grafik kalibrasi yang disesuaikan secara khusus untuk material heritage. Pengguna dapat membangun kurva korelasi antara kecepatan ultrasonik dengan kekuatan tekan atau modulus elastisitas statis berdasarkan pengujian terbatas pada material serupa. Fitur ini mengubah data mentah UPV menjadi informasi mekanis yang siap interpretasi.

Cara Kerja dan Aplikasi di Lapangan

Mengoperasikan NOVOTEST IPSM-U+T+D untuk menghitung modulus elastisitas memerlukan prosedur lapangan yang disiplin. Langkah awal adalah mempersiapkan permukaan material heritage. Bersihkan area kontak transduser dari debu dan lumut. Ratakan ketidakberaturan permukaan yang mengganggu transmisi akustik. Selanjutnya, aplikasikan coupling gel yang bersifat inert dan mudah dibersihkan; pilih gel berbasis air yang tidak meninggalkan noda permanen pada bata atau batu alam berpori.

Penempatan transduser mengacu pada konfigurasi transmisi langsung (direct) jika dua sisi struktur dapat diakses, atau transmisi tidak langsung (indirect/surface) untuk mengukur kedalaman retak atau saat hanya satu sisi yang terekspos. Lakukan minimal tiga kali pembacaan pada setiap titik ukur untuk menjamin repeatability data. Proses kalibrasi perangkat menggunakan blok referensi standar wajib dilakukan sebelum memulai survei. Masukkan faktor koreksi suhu dan kelembaban untuk meminimalkan deviasi pengukuran.

Tahap interpretasi data menjadi titik krusial. Bacaan kecepatan ultrasonik (V) yang muncul pada layar digital harus Anda masukkan ke dalam grafik kalibrasi spesifik material setempat. Grafik ini merupakan korelasi antara UPV dan modulus elastisitas statis yang telah Anda bangun sebelumnya dari data terbatas. Visualisasikan sebaran data pada grafik untuk memperoleh nilai modulus yang akurat. Untuk memastikan akurasi, hindari melakukan pengukuran pada jalur rambat yang terpotong retakan besar. Catat kondisi kelembaban dinding saat pengujian karena saturasi air secara signifikan meningkatkan kecepatan gelombang. Ulangi pengukuran persis pada titik grid yang sama di masa mendatang untuk memonitor degradasi atau perbaikan material.

Studi Implementasi Singkat: Dinding Gereja Tua Berbahan Bata

Sebuah tim konservasi mengaplikasikan NOVOTEST IPSM-U+T+D pada dinding bata abad ke-18 di sebuah gereja tua. Dinding ini menunjukkan retakan rambut halus dan tingkat kelembaban relatif tinggi akibat talang air yang bocor. Tim membuat grid pengukuran berukuran 50×50 cm pada area seluas 10 meter persegi yang mencakup zona retak.

Dengan mode transmisi tidak langsung, operator mengukur UPV pada lebih dari 40 titik dalam satu hari kerja. Data mentah kecepatan gelombang bervariasi antara 1.800 m/s hingga 2.950 m/s. Tim kemudian mencocokkan data ini dengan grafik kalibrasi bata merah pasca-bakar tradisional. Hasil konversi menunjukkan variasi modulus elastisitas yang signifikan: dari 2.8 GPa pada area yang tervoid hingga 4.2 GPa pada blok bata solid. Peta kontur modulus elastisitas secara visual mengonfirmasi zona lemah tepat di sekitar pola retakan, di mana nilai modulus turun drastis. Berdasarkan peta data ini, konsultan merancang spesifikasi injeksi grouting berbasis kapur hidrolik untuk mengisi void tanpa memperkenalkan material rigid yang tidak kompatibel. Data modulus elastisitas hasil pengukuran juga berhasil menghidupkan model FEM untuk simulasi respons gempa.

Keunggulan Dibanding Metode Konvensional

Metode pengambilan sampel inti dan uji tekan laboratorium, meskipun akurat, menyimpan terlalu banyak konsekuensi bagi bangunan heritage. Membandingkannya dengan pengukuran NOVOTEST IPSM-U+T+D menunjukkan pergeseran paradigma yang signifikan. Keunggulan paling mendasar adalah sifatnya yang tidak merusak. Integritas visual dan struktural benda cagar budaya terjaga sepenuhnya, menghilangkan kebutuhan akan perbaikan estetika pasca-pengujian.

Efisiensi waktu juga menjadi pembeda krusial. Instrumen ultrasonik memberikan hasil modulus elastisitas dalam hitungan menit setelah data UPV berhasil diakuisisi dan diinterpretasikan melalui grafik kalibrasi. Anda tidak perlu menunggu sampel dikirim, dipotong, di-capping, dan ditekan di laboratorium yang memakan waktu berhari-hari. Jangkauan luas dan kecepatannya memungkinkan pemetaan kekuatan puluhan hingga ratusan titik dalam sehari, menghasilkan representasi kontur modulus elastisitas yang mustahil diperoleh dari segelintir sampel inti. Pendekatan ini juga lebih ramah biaya karena mengeliminasi kebutuhan jasa pengeboran, alat coring, dan material perbaikan lubang yang mahal.

Tips Memilih Alat Uji Modulus Elastisitas yang Tepat

Profesional yang hendak berinvestasi pada instrumen serupa perlu mempertimbangkan beberapa aspek teknis secara cermat. Fokus pertama adalah akurasi dan rentang frekuensi transduser. Material heritage seperti pasangan bata dan mortar kapur berpori besar merambatkan gelombang lebih lambat; transduser dengan frekuensi 50-100 kHz seperti yang dimiliki NOVOTEST IPSM-U+T+D sangat optimal untuk jenis material ini. Kemampuan menyusun kurva kalibrasi kustom secara mandiri adalah fitur kunci. Perangkat lunak pendamping yang memungkinkan Anda memasukkan data empiris dan membangun grafik korelasi spesifik proyek akan meningkatkan validitas hasil.

Pertimbangkan pula portabilitas dan ketahanan di medan sulit. Bangunan heritage seringkali tidak memiliki akses listrik memadai dan memiliki ruang sempit. Unit dengan baterai tahan lama dan dimensi ringkas menjadi krusial. Daya operasi kontinu dari baterai standar yang mencapai 10 jam pada NOVOTEST memberikan keleluasaan survei sepanjang hari. Terakhir, nilai dukungan purna-jual dan ketersediaan suku cadang di Indonesia. Sebagai elemen penting dalam rantai pasok, kehadiran distributor resmi seperti CV. Java Multi Mandiri menjamin instrumen Anda tidak menjadi barang usang begitu mengalami kendala teknis. Mereka memastikan kesiapan pakai alat ukur dan pengujian Anda, mendukung kelancaran setiap proyek konservasi dari tahap perencanaan hingga pemantauan berkala. Temukan solusi yang sesuai dengan aplikasi Anda dan konsultasikan kebutuhan spesifik proyek heritage Anda melalui mitra penyedia alat yang andal.

Kesimpulan

Menghitung modulus elastisitas bangunan heritage secara cepat, akurat, dan non-destruktif bukan lagi angan-angan. NOVOTEST IPSM-U+T+D menawarkan solusi portabel yang menggabungkan pengukuran kecepatan gelombang ultrasonik, kemampuan deteksi cacat, dan otomatisasi perhitungan parameter elastisitas. Pendekatan ini menghormati setiap prinsip pelestarian sekaligus menghasilkan data kuantitatif yang dibutuhkan para insinyur. Melalui prosedur pengukuran sistematis dan dukungan grafik kalibrasi yang disesuaikan dengan material lokal, instrumen ini memastikan keandalan hasil untuk validasi struktural. Investasi pada teknologi pengujian modern semacam ini mempertajam keputusan restorasi dan menjauhkan kita dari risiko intervensi yang tidak perlu. Kini, setiap bata kuno dan pilar batu dapat “berbicara” tentang kondisinya tanpa harus mengorbankan sedikit pun kisah sejarah yang diukir di permukaannya.

FAQ

Apa perbedaan modulus elastisitas dinamis dan statis, serta bagaimana NOVOTEST mengonversinya?

Modulus elastisitas dinamis (Ed) menggambarkan respons material terhadap getaran atau regangan sangat kecil dan cepat, seperti gelombang ultrasonik. Nilainya cenderung lebih tinggi. Sebaliknya, modulus elastisitas statis (Es) merepresentasikan perilaku material di bawah beban statis, sebagaimana digunakan dalam desain struktural. NOVOTEST IPSM-U+T+D mengukur kecepatan gelombang untuk menghitung Ed. Konversi ke Es tidak dilakukan secara matematis langsung, melainkan melalui korelasi empiris. Anda harus menyusun grafik kalibrasi yang memetakan hubungan antara kecepatan pulsa (UPV) dari NOVOTEST dengan data modulus elastisitas statis yang diperoleh dari uji tekan terbatas pada sampel material yang serupa.

Berapa tingkat akurasi pengukuran modulus elastisitas dengan NOVOTEST IPSM-U+T+D?

Akurasi pengukuran sangat bergantung pada kualitas penyusunan grafik kalibrasi material spesifik. Instrumen ini memiliki resolusi pengukuran waktu yang sangat tinggi, yaitu 0.1 mikrodetik, sehingga akurasi pembacaan kecepatan gelombang sangat presisi. Deviasi hasil modulus elastisitas Anda akan lebih banyak dipengaruhi oleh koefisien korelasi (R²) dari kurva kalibrasi yang Anda bangun. Dengan kurva kalibrasi yang memiliki R² di atas 0.9, estimasi modulus statis Anda dapat diandalkan untuk analisis struktural.

Bagaimana cara membuat grafik kalibrasi khusus untuk material heritage di proyek saya?

Anda perlu mengumpulkan sejumlah sampel material representatif dari bangunan (atau material serupa dari sumber lain) dan melakukan dua pengujian paralel. Pertama, ukur kecepatan ultrasonik sampel menggunakan NOVOTEST. Kedua, segera lakukan uji tekan destruktif pada sampel yang sama untuk mendapatkan nilai modulus elastisitas statis aktual. Plot semua pasangan data (kecepatan vs. modulus statis) pada diagram kartesian. Tarik garis regresi terbaik melalui titik-titik data tersebut untuk menghasilkan persamaan korelasi yang akan Anda input ke dalam perangkat lunak pendamping NOVOTEST.

Apakah alat ini bisa digunakan untuk material heritage yang sangat heterogen, seperti dinding campuran bata dan batu?

Ya, justru alat ini sangat berguna untuk memetakan heterogenitas tersebut. Anda tidak akan mendapatkan satu nilai modulus untuk seluruh dinding. Pendekatannya adalah dengan melakukan pengukuran pada grid rapat. Variasi kecepatan gelombang di setiap titik grid akan menunjukkan zona dengan densitas dan modulus berbeda. Untuk interpretasi, Anda mungkin memerlukan grafik kalibrasi terpisah untuk masing-masing jenis material dominan (misalnya kalibrasi khusus bata dan kalibrasi khusus batu) guna mengonversi data di titik ukur yang sesuai, sehingga menghasilkan peta kontur modulus elastisitas yang realistis.

Rekomendasi Hardness Tester

References

1. ASTM International. (2016). ASTM C597-16: Standard Test Method for Pulse Velocity Through Concrete. West Conshohocken, PA: ASTM International.
2. British Standards Institution (BSI). (2021). BS EN 12504-4: Testing Concrete in Structures – Part 4: Determination of Ultrasonic Pulse Velocity. London: BSI.
3. Malmberg, D., & Nordlund, C. (2020). Non-Destructive Testing Methods for Condition Assessment of Historic Masonry Structures. Journal of Cultural Heritage, 46, 102-111.
4. Shetty, M. S. (2019). Concrete Technology: Theory and Practice. New Delhi: S. Chand Publishing.
5. Valluzzi, M. R., Calò, A., & Modena, C. (2011). “Integrated Assessment and Strengthening of a Historic Masonry Building.” Key Engineering Materials, 47, 1119-1126.
