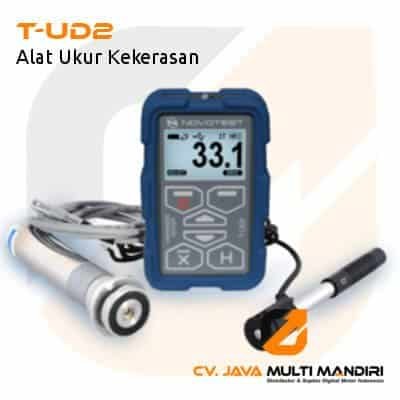

Anda baru saja menyelesaikan proses heat treatment pada komponen aluminium 7075. Tungku aging telah mendingin, dan kini saatnya memvalidasi apakah kekerasan material sudah sesuai spesifikasi. Momen ini kritis. Paduan 7075 memang terkenal dengan rasio kekuatan-terhadap-beratnya yang superior, namun ia juga sangat sensitif terhadap parameter aging. Sedikit penyimpangan suhu atau waktu tinggal dapat menyebabkan under-aging atau over-aging. Akibatnya, kekerasan permukaan turun, dan kekuatan tarik komponen bisa anjlok di bawah standar AMS 2770/2772. Kegagalan struktural bukan lagi sekadar risiko, melainkan ancaman nyata. Di sinilah Anda memerlukan metode inspeksi yang cepat, non-destruktif, dan portabel—tanpa perlu memotong sampel ke laboratorium. NOVOTEST T-UD2 hadir sebagai hardness tester yang mengintegrasikan dua teknologi dalam satu genggaman: metode Leeb Rebound untuk kecepatan tinggi dan Ultrasonic Contact Impedance (UCI) untuk presisi pada komponen tipis. Artikel ini memandu Anda langkah demi langkah, mulai dari persiapan permukaan hingga interpretasi data kekerasan Brinell (HBW), memastikan setiap batch komponen 7075 Anda memenuhi standar kualitas tertinggi.

1. Persiapan dan Alat yang Dibutuhkan
2. Prosedur Pengukuran Kekerasan dengan NOVOTEST T-UD2
3. Interpretasi Hasil Pengukuran
4. Tips dan Best Practices untuk Akurasi Maksimal
5. Kesalahan Umum yang Harus Dihindari
6. Kesimpulan
7. FAQ
   1. Apakah NOVOTEST T-UD2 bisa langsung menampilkan nilai kekerasan Brinell (HBW)?
   2. Metode mana yang lebih cocok untuk mengecek kekerasan 7075 pada bagian yang tipis?
   3. Berapa jumlah titik ukur minimum yang direkomendasikan untuk mendeteksi aging tidak seragam?
   4. Bagaimana cara merawat probe NOVOTEST T-UD2 agar tetap akurat?
8. References

Persiapan dan Alat yang Dibutuhkan

Keberhasilan pengukuran kekerasan material dengan NOVOTEST T-UD2 tidak dimulai saat probe menyentuh permukaan, melainkan dari meja persiapan Anda. Mengabaikan tahap ini berarti membuka celah bagi data yang menyesatkan. Pertama, keluarkan unit utama NOVOTEST T-UD2 dan pastikan Anda memiliki probe yang sesuai. Untuk aluminium 7075, Anda akan sering bekerja dengan dua probe utama: probe Leeb tipe D (umum untuk pengukuran rebound standar) dan probe UCI (untuk metode impedansi kontak ultrasonik). Periksa juga blok kalibrasi standar yang tersertifikasi—biasanya terbuat dari baja dengan nilai kekerasan yang diketahui—untuk memverifikasi akurasi alat sebelum pengukuran.

Selanjutnya, siapkan permukaan komponen 7075. Ini adalah langkah yang sering diremehkan. Aluminium 7075 pasca heat treatment sering kali memiliki lapisan oksida tipis atau bahkan bekas quenching. Gunakan amplas halus (grit 400–600) atau hand polisher untuk membersihkan area uji. Targetkan kekasaran permukaan (Ra) maksimal 2 µm. Setiap goresan, kontaminan oli, atau partikel debu dapat mengacaukan sinyal pantulan pada metode Leeb atau meredam getaran pada metode UCI. Setelah dibersihkan, lap permukaan dengan alkohol isopropil untuk menghilangkan residu lemak.

Verifikasi juga ketebalan komponen. Metode Leeb Rebound mensyaratkan ketebalan sampel minimal 5 mm untuk menghindari efek “anvil” dari permukaan di bawahnya. Untuk komponen yang lebih tipis, seperti bracket atau skin pesawat, metode UCI jauh lebih tepat karena hanya membutuhkan ketebalan minimal 1–2 mm. Siapkan data referensi target kekerasan Anda. Aplikasi struktural umum untuk 7075-T6 sering menetapkan nilai ≥ 130 HBW. Catat spesifikasi ini sebagai baseline.

Terakhir, kondisikan suhu. Aluminium 7075 dan probe NOVOTEST T-UD2 memiliki karakteristik termal. Pengukuran ideal dilakukan pada suhu ruang (20–25°C). Jika komponen baru keluar dari proses aging buatan, biarkan dingin secara alami hingga mencapai suhu yang stabil. Persiapan yang teliti ini menjadi fondasi data kekerasan material yang andal. Sebagai distributor resmi, CV. Java Multi Mandiri menyediakan paket NOVOTEST T-UD2 lengkap dengan berbagai probe dan blok kalibrasi yang Anda butuhkan untuk memulai.

Prosedur Pengukuran Kekerasan dengan NOVOTEST T-UD2

Setelah persiapan rampung, mari masuk ke inti proses: mengukur kekerasan 7075 menggunakan NOVOTEST T-UD2. Perangkat ini menawarkan fleksibilitas, tetapi Anda harus memilih metode yang tepat untuk kondisi spesifik komponen Anda.

Mulailah dengan menyalakan unit dan melakukan kalibrasi. Pilih menu kalibrasi pada layar NOVOTEST T-UD2, lalu lakukan indentasi pada blok referensi bersertifikat menggunakan probe yang akan Anda pakai. Alat akan otomatis mendeteksi penyimpangan dan menyesuaikan offset internal. Lakukan setidaknya tiga kali pengukuran pada blok kalibrasi untuk memastikan repetabilitas. Jika deviasi melebihi toleransi yang tercantum di spesifikasi alat (misal, ±1.5% untuk skala Brinell), bersihkan probe dan ulangi. Jangan pernah melewatkan langkah ini—kalibrasi adalah pagar pertama melawan under-aging yang lolos inspeksi.

Sekarang, putuskan metode pengukuran. Untuk area luas dan datar pada komponen struktural, gunakan probe Leeb Rebound (tipe D). Metode ini sangat cepat; Anda cukup menembakkan probe ke permukaan. Alat mengukur kecepatan pantulan dan mengonversinya ke skala Leeb (HL), lalu secara otomatis ke Brinell (HBW). Keunggulannya adalah throughput tinggi untuk inspeksi massal. Namun, untuk komponen 7075 dengan profil tipis, lengkung, atau area dengan akses terbatas, pasang probe UCI. Metode ini menggunakan batang ultrasonik dengan ujung intan Vickers yang bergetar. Frekuensi resonansinya berubah saat menyentuh material, mengukur area indentasi mikro, dan menghitung kekerasan. UCI sangat ideal untuk bilah turbin atau flange tipis di industri penerbangan.

Tentukan pola grid pengukuran. Untuk validasi aging yang seragam, buat grid minimal 5 titik dengan jarak antar titik indentasi setidaknya 3 mm. Jarak ini mencegah medan tegangan dari satu titik memengaruhi titik lainnya. Pada metode UCI, pastikan Anda mengaplikasikan coupling fluid—biasanya gel atau oli khusus—pada permukaan uji. Couplant ini mengeliminasi celah udara mikroskopis yang dapat meredam sinyal ultrasonik. Tanpanya, nilai HBW bisa terbaca lebih rendah dan Anda menyangka material mengalami over-aging.

Lakukan pengukuran. Untuk Leeb, tekan probe dengan stabil dan tegak lurus. Untuk UCI, biarkan probe berkontak konstan selama 4–6 detik hingga pembacaan stabil. Unit NOVOTEST T-UD2 akan menampilkan nilai secara real-time. Catat setiap nilai, dan ulangi di grid yang telah Anda tentukan. Mode statistik pada alat akan menghitung rata-rata dan deviasi standar secara otomatis, menghemat waktu analisis Anda.

Interpretasi Hasil Pengukuran

Layar NOVOTEST T-UD2 menampilkan deretan angka: rata-rata kekerasan Brinell (HBW), nilai individual, dan deviasi standar. Bagi Anda yang bertugas mengontrol kualitas, data ini adalah jendela langsung ke dalam mikrostruktur aluminium 7075. Membacanya dengan benar membedakan antara komponen yang siap terbang dan yang harus di-rework.

Pertama, lihat nilai rata-rata dan deviasi. Bandingkan langsung dengan spesifikasi target Anda. Untuk 7075-T6 sesuai standar AMS 2772, kekerasan tipikal berkisar antara 140 hingga 160 HBW. Jika rata-rata Anda berada dalam rentang ini dan deviasi standar rendah (misal, <3 HBW), proses aging Anda sangat mungkin homogen. Namun, perhatikan skenario di luar itu. Kekerasan yang secara konsisten rendah di semua titik, misal 110–120 HBW, adalah indikasi kuat under-aging. Dalam tahap ini, presipitat penguat MgZn2 belum terbentuk secara optimal di dalam matriks aluminium. Material terasa "lunak", dan kekuatan tariknya bisa 15–20% di bawah persyaratan AMS 2770. Komponen ini berisiko mengalami deformasi plastis prematur.

Sebaliknya, bagaimana dengan over-aging? Proses aging yang terlalu lama atau suhu terlalu tinggi menyebabkan presipitat tumbuh terlalu besar (over-aged precipitates). Kekerasan turun kembali setelah mencapai puncak, sering ke angka sekitar 125–135 HBW, namun dengan pola yang mungkin tidak seragam. Data dari NOVOTEST T-UD2 dapat menunjukkan deviasi yang lebih tinggi pada komponen over-aged karena distribusi presipitat yang tidak merata. Jika Anda melihat tren kekerasan menurun pada batch yang diproses dengan parameter sama, curigai penyimpangan kalibrasi tungku.

Manfaatkan kemampuan penyimpanan NOVOTEST T-UD2. Unduh data ke komputer dan plot tren antar batch. Apakah Batch #45 konsisten di 150 HBW, sementara Batch #46 turun ke 142 HBW meskipun pengaturan furnace identik? Penyimpangan ini bisa mengindikasikan masalah pada termokopel tungku atau quenching delay. Dengan data kekerasan material yang terekam rapi, Anda tidak hanya menilai lulus-gagal, tetapi membangun sistem kendali proses berbasis bukti.

Tips dan Best Practices untuk Akurasi Maksimal

Mendapatkan data yang presisi dari NOVOTEST T-UD2 pada aluminium 7075 membutuhkan lebih dari sekadar mengikuti prosedur dasar. Beberapa praktik terbaik berikut akan mempertajam akurasi inspeksi Anda dan mencegah keputusan keliru yang merugikan.

Pertama, jadikan verifikasi probe sebagai rutinitas absolut. Jangan hanya mengkalibrasi di awal shift. Setiap selesai mengukur 20–30 titik, tempelkan kembali probe ke blok uji dan pastikan pembacaan masih dalam rentang toleransi. Probe UCI sangat sensitif terhadap keausan ujung intan, sementara mekanisme pegas probe Leeb bisa melonggar seiring pemakaian intensif. Verifikasi siklik ini menjamin baseline tidak bergeser diam-diam.

Untuk komponen aluminium 7075 yang rentan terhadap getaran, seperti bagian tipis atau braket kecil, penggunaan tripod atau penjepit sangat dianjurkan. Saat Anda memegang probe Leeb dengan tangan, tekanan yang tidak konsisten menambah variabel noise pada sinyal. Dengan tripod, indentasi terjadi dengan gaya standar dan arah tegak lurus sempurna, meningkatkan repetabilitas secara signifikan. Ini krusial saat mengukur bagian dengan heat treatment tidak merata, di mana Anda perlu membedakan fluktuasi kekerasan aktual dari noise pengukuran.

Jika menghadapi komponen 7075 yang telah di-shot peening atau memiliki lapisan, Anda harus lebih kritis. Lapisan hasil peening menciptakan tegangan tekan yang dapat sedikit meningkatkan pembacaan kekerasan Leeb. Jika memungkinkan, ukur pada area yang tidak ter-peening atau lakukan sedikit pengamplasan lebih dalam (maksimal 0.1 mm) untuk menghilangkan efek permukaan. Jumlah titik ukur juga tidak boleh minimalis. Meski standar menyebut minimal 5, untuk permukaan yang dicurigai tidak seragam, tingkatkan menjadi 9 titik atau lebih. Sebarkan dalam grid yang mencakup seluruh area kritis. Semakin banyak titik, semakin representatif rata-rata dan deviasi standar.

Terakhir, manfaatkan fitur memori internal NOVOTEST T-UD2 untuk membangun baseline produksi Anda sendiri. Simpan data per batch, per tanggal, dan per operator. Dalam jangka panjang, data ini memungkinkan Anda menghitung kapabilitas proses (Cp dan Cpk) untuk heat treatment, bergerak melampaui inspeksi sederhana menuju jaminan kualitas prediktif. CV. Java Multi Mandiri, sebagai penyedia alat uji ini, juga dapat membantu Anda mengonfigurasi pengaturan awal alat agar sesuai dengan baseline material spesifik Anda.

Tabel Panduan Pemilihan Metode NOVOTEST T-UD2 untuk Aluminium 7075:

Kesalahan Umum yang Harus Dihindari

Bahkan dengan alat secanggih NOVOTEST T-UD2, kesalahan manusiawi tetap menjadi faktor utama data kekerasan material yang tidak valid pada aluminium 7075. Kenali jebakan-jebakan ini agar Anda tidak terjebak.

Kesalahan paling mendasar adalah mengukur permukaan yang tidak dipreparasi dengan benar. Permukaan 7075 yang baru di-machining mungkin terlihat rata, tetapi jika terlalu kasar (Ra > 2 µm), ujung probe—terutama UCI—akan membaca variasi topografi, bukan kekerasan intrinsik. Lebih parah lagi, jika Anda mengukur langsung di atas lapisan cat, lapisan konversi kimia, atau bekas shot peening tanpa mengamplasnya. Anda bukan mengukur 7075, melainkan lapisan itu. Selalu pastikan Anda mengukur substrat logam telanjang yang telah dihaluskan.

Pengaruh suhu sering kali diabaikan. Sensor pada probe Leeb dan UCI memiliki komponen piezoelektrik yang karakteristik responsnya bergantung suhu. Jika Anda mengukur komponen 7075 yang masih hangat (misal, 40°C) dari proses aging, hasil kekerasan bisa meleset 5–8 HBW dibanding pengukuran pada suhu ruang standar. Selalu beri waktu pendinginan yang cukup, atau lakukan kompensasi suhu jika fitur alat mendukung.

Kesalahan fatal lainnya adalah menempatkan indentasi terlalu dekat dengan tepi. Baik Leeb maupun UCI meninggalkan jejak tegangan sisa di sekitarnya. Jika jarak ke tepi kurang dari 5 mm untuk Leeb (atau nilai minimum spesifik UCI), material tidak mampu menahan deformasi elastis dengan sempurna, sehingga nilai terbaca lebih rendah. Anda bisa salah mendiagnosis over-aging hanya karena posisi pengukuran yang buruk.

Kesalahan administrasi juga krusial: tidak memilih skala yang tepat di alat. NOVOTEST T-UD2 dapat menampilkan dalam HRC, HV, atau HBW. Jika Anda tanpa sadar mengukur dalam skala HRC dan membandingkannya dengan standar prosedur yang menetapkan HBW, tentu saja Anda akan panik melihat angka yang salah. Karena 7075 relatif lunak dibanding baja, skala HRC kurang tepat dan rentangnya sering di bawah 20 HRC yang kurang akurat untuk probe standar. Selalu konfirmasi layar alat menampilkan skala Brinell (HBW) untuk aluminium.

Terakhir, jangan pernah berasumsi satu probe cukup. Aluminium 7075-T6 tipis 3 mm tidak bisa diukur dengan probe Leeb tipe D yang didesain untuk massa besar. Gunakan tabel spesifikasi teknis probe Anda. Mengabaikan batasan massa dan ketebalan adalah undangan langsung menuju data yang tidak berarti.

Kesimpulan

Memastikan kekerasan aluminium 7075 pasca heat treatment bukan sekadar langkah seremonial. Ini adalah garis pertahanan teknikal yang menentukan apakah komponen Anda sanggup menahan beban ekstrem atau gagal prematur. Dengan memanfaatkan NOVOTEST T-UD2, Anda memegang kendali penuh atas validasi ini secara portabel dan non-destruktif. Alat ini bukan hanya menawarkan kemudahan dua metode—Leeb Rebound untuk kecepatan dan UCI untuk presisi pada area kompleks—tetapi juga memberikan konfirmasi langsung apakah parameter aging sudah mencapai puncak kekerasan yang diminta standar AMS 2772.

Kunci suksesnya terletak pada tiga hal: persiapan permukaan yang cermat, pemilihan metode pengukuran yang tepat sesuai geometri komponen, dan interpretasi data yang tajam dengan membandingkan deviasi standar serta tren antar batch. Dengan mengikuti praktik terbaik yang telah diuraikan, Anda menghilangkan subjektivitas dari inspeksi. Setiap angka kekerasan yang terekam menjadi bukti kuat konsistensi proses heat treatment Anda, menghindarkan dari bencana under-aging atau over-aging.

Untuk mengadopsi sistem pengukuran ini di lini QC Anda, dukungan teknis dan perangkat yang tepat adalah syarat mutlak. CV. Java Multi Mandiri, sebagai supplier dan distributor alat ukur kekerasan material di Indonesia, menyediakan NOVOTEST T-UD2 beserta ragam probe dan aksesorinya. Kami siap mendukung kebutuhan verifikasi kualitas produk Anda dengan menyediakan perangkat yang akurat, bukan sebagai jasa pengujian, melainkan sebagai mitra yang menyuplai solusi pengujian portabel terpercaya.

FAQ

Apakah NOVOTEST T-UD2 bisa langsung menampilkan nilai kekerasan Brinell (HBW)?

Ya, NOVOTEST T-UD2 dapat langsung menampilkan nilai kekerasan Brinell (HBW). Alat ini memiliki prosesor internal yang secara otomatis mengonversi nilai mentah dari probe—baik Leeb (HL) maupun UCI—ke berbagai skala kekerasan termasuk Rockwell (HRC), Vickers (HV), dan Brinell (HBW). Untuk mengukur aluminium 7075, pastikan Anda telah memilih skala tampilan “HBW” di menu pengaturan. Akurasi konversi untuk skala Brinell pada rentang 90-450 HBW sesuai spesifikasi pabrik adalah ±1,5%. Namun, perlu diingat bahwa konversi ini paling akurat jika Anda telah mengkalibrasi alat menggunakan blok referensi dengan skala dan rentang kekerasan yang mendekati material target Anda.

Metode mana yang lebih cocok untuk mengecek kekerasan 7075 pada bagian yang tipis?

Metode UCI (Ultrasonic Contact Impedance) adalah pilihan paling tepat untuk mengecek kekerasan bagian tipis dari aluminium 7075. Berbeda dengan metode Leeb Rebound yang memerlukan massa dan ketebalan material memadai (minimal 5 mm) untuk mencegah efek landasan, probe UCI bekerja dengan prinsip getaran frekuensi. Ia hanya membutuhkan ketebalan minimal sekitar 1–2 mm, menjadikannya ideal untuk bilah, braket, atau skin panel pesawat. Metode ini juga unggul pada permukaan dengan kelengkungan atau area yang sangat dekat dengan tepi, di mana impak dari probe Leeb bisa menghasilkan data yang tidak representatif atau bahkan berisiko merusak komponen tipis.

Berapa jumlah titik ukur minimum yang direkomendasikan untuk mendeteksi aging tidak seragam?

Untuk mendeteksi aging yang tidak seragam pada komponen aluminium 7075, jumlah titik ukur minimum yang direkomendasikan adalah 9 titik, ditingkatkan dari standar minimum 5 titik. Anda harus mendistribusikan titik-titik ini dalam pola grid yang mencakup seluruh area kritis komponen. Semakin banyak titik, distribusi statistik rata-rata dan deviasi standar akan lebih mewakili kondisi aktual. Deviasi standar yang muncul dari 9 titik atau lebih akan memberi Anda kepercayaan diri lebih tinggi untuk membedakan antara variasi pengukuran normal dan variasi kekerasan aktual akibat zona panas (heat zone) yang tidak merata dalam tungku aging.

Bagaimana cara merawat probe NOVOTEST T-UD2 agar tetap akurat?

Merawat probe NOVOTEST T-UD2 memerlukan perhatian pada ujung indentor dan konektor. Setelah setiap sesi pengukuran, bersihkan ujung probe—khususnya intan pada probe UCI dan bola tungsten karbida pada Leeb—menggunakan kain mikrofiber kering untuk menghilangkan partikel logam halus yang menempel. Hindari benturan keras karena dapat mengubah geometri ujung. Untuk probe UCI, periksa secara berkala kondisi batang ultrasonik dan pastikan tidak ada oli atau couplant yang mengering di area konektor. Simpan probe dalam kotak pelindung berlapis busa saat tidak digunakan. Lakukan verifikasi rutin menggunakan blok kalibrasi bersertifikat; jika terjadi penyimpangan di luar toleransi meskipun sudah dibersihkan, segera kirimkan untuk rekalibrasi atau servis ke distributor resmi.

Rekomendasi Hardness Tester

References

1. SAE International. (2018). Aerospace Material Specification AMS2772: Heat Treatment of Aluminum Alloy Raw Materials. SAE International.
2. ASTM International. (2017). ASTM E10-18: Standard Test Method for Brinell Hardness of Metallic Materials. ASTM International.
3. Davis, J. R. (2001). Aluminum and Aluminum Alloys. ASM International.
4. NOVOTEST. (2023). T-UD2 Portable Hardness Tester Operation Manual. NOVOTEST.
5. Chandler, H. (1999). Hardness Testing: Principles and Applications. ASM International.
