Bilah turbin gas beroperasi dalam lingkungan ekstrem: temperatur melampaui 1.000 °C, tekanan gas tinggi, dan beban sentrifugal yang sangat besar. Komponen ini lazim dibuat dari superalloy berbasis nikel karena ketahanannya terhadap creep dan oksidasi. Namun, ketika kekerasan material tidak sesuai spesifikasi—entah akibat perlakuan panas yang kurang sempurna atau degradasi termal selama servis—risiko kegagalan creep meningkat tajam. Deformasi permanen sekecil apa pun pada bilah mampu memicu ketidakseimbangan rotor yang berujung pada kerusakan fatal mesin turbin. Karena itu, verifikasi kekerasan superalloy nikel secara berkala menjadi salah satu pilar inspeksi NDT yang tidak bisa ditawar.

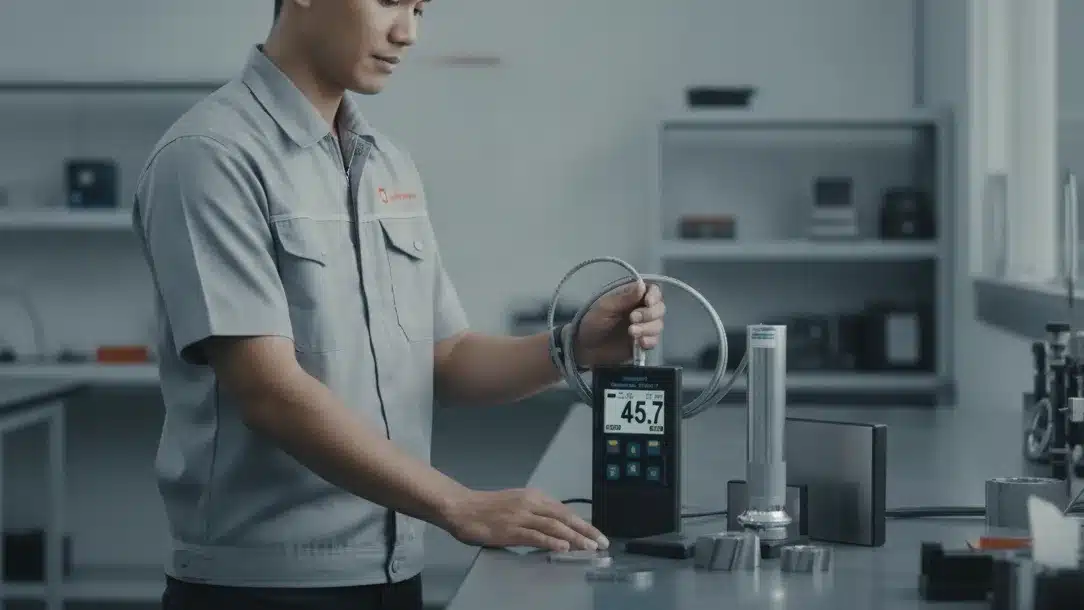

Sayangnya, metode konvensional Rockwell atau Brinell seringkali tidak praktis diterapkan langsung pada komponen terpasang atau bilah dengan geometri rumit. Di sinilah metode Ultrasonic Contact Impedance (UCI) dengan perangkat portabel seperti UCI NOVOTEST T mengambil peran krusial. Perangkat ini memungkinkan pengukuran kekerasan secara non‑destruktif di lapangan dengan akurasi tinggi, didukung lima skala kalibrasi tambahan yang khusus diprogram untuk material non‑ferrous. Anda dapat langsung memperoleh nilai Vickers (HV) tanpa perlu melakukan konversi manual yang rawan galat. Artikel ini akan memandu Anda langkah demi langkah menggunakan UCI NOVOTEST T untuk memastikan integritas superalloy nikel turbin, dari persiapan hingga interpretasi hasil.

1. Persiapan dan Alat yang Dibutuhkan
2. Prosedur Pengujian Kekerasan dengan UCI NOVOTEST T
   1. Langkah 1: Pilih Skala Kalibrasi Non‑Ferrous yang Tepat
   2. Langkah 2: Lakukan Kalibrasi Harian
   3. Langkah 3: Siapkan Permukaan Area Uji
   4. Langkah 4: Ambil Data Pengukuran
   5. Langkah 5: Verifikasi Stabilitas Pengukuran
3. Interpretasi Hasil
4. Tips dan Best Practices
5. Kesalahan Umum yang Harus Dihindari
6. Kesimpulan
7. FAQ
   1. Apa keunggulan UCI NOVOTEST T dibandingkan metode kekerasan konvensional (Rockwell/Brinell) untuk bilah turbin?
   2. Bagaimana cara memilih 5 skala kalibrasi tambahan yang tepat untuk paduan nikel tertentu?
   3. Apakah hasil UCI NOVOTEST T langsung dapat digunakan sebagai dasar penerimaan atau penolakan komponen?
   4. Berapa ketebalan minimum superalloy nikel yang dapat diukur dengan aman menggunakan probe standar?
8. References

Persiapan dan Alat yang Dibutuhkan

Sebelum memulai pengukuran, siapkan perangkat utama dan perlengkapan pendukung yang menjamin kelancaran pengujian. Unit UCI NOVOTEST T merupakan alat ukur kekerasan portabel yang dilengkapi probe standar dan kabel koneksi untuk transfer data. Di dalam menu perangkat, Anda akan menemukan lima skala kalibrasi tambahan (skala 1–5) yang telah diprogram khusus untuk paduan non‑ferrous, termasuk paduan nikel, titanium, serta logam ringan lainnya. Memilih skala yang tepat sangat menentukan akurasi karena setiap skala telah disesuaikan dengan modulus elastisitas material target.

Selain unit utama, Anda memerlukan blok referensi kekerasan untuk kalibrasi harian. Idealnya, siapkan minimal dua blok referensi yang memiliki rentang kekerasan berbeda, misalnya blok dengan nilai ~300 HV dan ~450 HV, mendekati rentang spesifikasi superalloy nikel pasca‑perlakuan panas. Blok referensi berfungsi sebagai acuan untuk memvalidasi performa probe sebelum dan selama sesi pengukuran.

Perlengkapan pendukung juga tidak kalah penting. Sediakan pembersih permukaan seperti aseton atau isopropanol untuk menghilangkan kontaminan, serta amplas halus grit 400–600 guna meratakan area uji secara lokal tanpa mengubah kondisi metalurgi. Apabila Anda perlu memverifikasi ketebalan spesimen, siapkan mikrometer digital. Standar acuan yang menjadi panduan utama adalah ASTM A1038 untuk pengujian UCI, plus spesifikasi pabrikan turbin seperti standar MSRR atau AMS yang menetapkan batas keberterimaan kekerasan untuk superalloy nikel tertentu.

Prosedur Pengujian Kekerasan dengan UCI NOVOTEST T

Untuk memperoleh data kekerasan yang representatif dan andal, ikuti langkah‑langkah sistematis berikut. Prosedur ini menekankan pada pemilihan skala kalibrasi, kalibrasi alat, dan teknik pengambilan data yang benar.

Langkah 1: Pilih Skala Kalibrasi Non‑Ferrous yang Tepat

Nyalakan unit UCI NOVOTEST T dan masuk ke menu pengaturan. Pilih salah satu dari lima skala kalibrasi tambahan yang paling mendekati karakteristik superalloy nikel Anda. Jika Anda mengukur Inconel 718, biasanya skala 2 atau 3 telah dioptimalkan untuk paduan nikel dengan modulus elastisitas sekitar 200 GPa. Untuk paduan yang lebih eksotis, Anda dapat berkonsultasi pada dokumentasi NOVOTEST atau menghubungi distributor untuk rekomendasi. Pemilihan skala yang tepat menghindarkan Anda dari kesalahan sistematis hingga 10% yang muncul jika menggunakan skala default baja.

Langkah 2: Lakukan Kalibrasi Harian

Sebelum menyentuh spesimen turbin, lakukan kalibrasi pada blok referensi. Bersihkan permukaan blok dan probe, lalu posisikan probe tegak lurus. Tekan handle probe dengan kecepatan dan tekanan seragam hingga indikator pengukuran stabil. Bandingkan nilai yang terbaca dengan nilai sertifikat blok referensi. Jika selisih melebihi toleransi ±1,5% HRC atau ±3% HV, sesuaikan kalibrasi melalui menu perangkat. Ulangi verifikasi pada blok kedua untuk memastikan linearitas alat.

Langkah 3: Siapkan Permukaan Area Uji

Bersihkan area pengukuran pada bilah turbin menggunakan aseton. Jika terdapat lapisan oksida tebal atau kontaminan, amplas ringan secara lokal dengan grit 400–600 sampai permukaan halus dan bebas goresan yang dapat memantulkan gelombang ultrasonik secara tidak normal. Pastikan area uji berada pada suhu yang stabil dan tidak lebih tinggi dari batas operasional alat (-20 °C hingga +40 °C). Hindari area yang mengalami pengerasan permukaan akibat proses manufaktur seperti shot peening, kecuali memang Anda ingin mengukur kekerasan lapisan tersebut.

Langkah 4: Ambil Data Pengukuran

Tempelkan probe UCI pada permukaan yang telah disiapkan. Pegang probe dengan stabil dan tegak lurus, lalu tekan secara manual hingga alat mengeluarkan sinyal akustik atau tampilan menunjukkan nilai HV. Lepaskan tekanan secara perlahan dan catat hasilnya. Lakukan minimal lima titik pengukuran pada area yang berbeda namun berdekatan untuk mendapatkan nilai rata‑rata dan koefisien variasi. Untuk bilah turbin dengan kontur melengkung, gunakan probe berdiameter kecil dan jika diperlukan, lakukan kompensasi kelengkungan sesuai panduan pabrikan untuk menghindari kesalahan geometris.

Langkah 5: Verifikasi Stabilitas Pengukuran

Setelah setiap 50 pengukuran atau setiap 4 jam pemakaian, ulangi kalibrasi pada blok referensi untuk memastikan tidak terjadi drift. Jika nilai blok bergeser, lakukan kalibrasi ulang dan pertimbangkan untuk mengulang pengukuran pada spesimen. Rekam semua data mentah dalam skala Vickers (HV) untuk meminimalkan akumulasi kesalahan akibat konversi.

Interpretasi Hasil

Layar UCI NOVOTEST T langsung menampilkan nilai kekerasan dalam skala Vickers (HV) yang telah dikoreksi otomatis berdasarkan modulus elastisitas material non‑ferrous. Inilah keunggulan signifikan: Anda tidak perlu menghitung koreksi manual seperti pada metode ultrasonik konvensional. Untuk superalloy nikel, skala HV paling direkomendasikan karena memberikan resolusi yang lebih baik pada rentang kekerasan menengah‑tinggi.

Apabila Anda memerlukan konversi ke skala Brinell (HB) atau Rockwell (HRC) untuk mencocokkan spesifikasi lama, gunakan tabel konversi yang disertakan oleh NOVOTEST atau standar ASTM E140. Namun, perlu diingat bahwa setiap konversi memperkenalkan potensi kesalahan tambahan. Tim inspeksi sebaiknya tetap menyimpan data mentah HV dan hanya mengonversi jika tidak ada pilihan lain.

Bandingkan hasil rata‑rata HV yang Anda peroleh dengan spesifikasi pabrikan turbin. Sebagai contoh, Inconel 718 yang telah melalui perlakuan panas penuaan biasanya memiliki rentang kekerasan 330–400 HV. Penyimpangan lebih dari 5% dari batas bawah atau atas harus segera dicurigai sebagai indikasi kesalahan proses atau degradasi termal. Kekerasan yang terlalu rendah—di bawah 320 HV misalnya—menandakan fasa penguat gamma-prime (γ’) mungkin tidak terbentuk optimal, sehingga ketahanan creep material menurun drastis. Sebaliknya, kekerasan di atas 420 HV bisa mengindikasikan material menjadi terlalu getas, rentan terhadap retak tegangan.

Selain nilai rata‑rata, analisis tren kekerasan antar titik pengukuran juga krusial. Variasi yang tinggi (koefisien variasi > 3%) dapat menunjukkan segregasi unsur paduan, pemanasan tidak merata saat servis, atau penipisan lapisan Al-rich pada bilah yang berlapis. Dengan mengamati peta kekerasan ini, Anda mampu mendeteksi titik panas (hot spot) yang berpotensi memulai mekanisme creep lebih awal.

Tips dan Best Practices

Agar setiap pengukuran dengan UCI NOVOTEST T memberikan hasil yang presisi dan dapat diulang, terapkan kiat‑kiat berikut yang terbukti efektif di lapangan.

1. Pertama, biasakan untuk menghangatkan unit elektronik selama 5 menit sebelum memulai kalibrasi. Langkah ini menstabilkan komponen elektronik dan sensor ultrasonik sehingga pembacaan lebih konsisten.
2. Kedua, untuk permukaan bilah turbin yang sangat halus—misalnya setelah dipoles atau pada lapisan difusi—aplikasikan sedikit gel ultrasonik sebagai couplant. Lapisan tipis ini meningkatkan transmisi gelombang akustik dan mencegah noise sinyal akibat celah mikro.
3. Ketiga, verifikasi ulang alat setiap 4 jam pemakaian atau setelah 50 kali pengukuran. Sediakan blok referensi di dekat area inspeksi dan lakukan pengukuran cepat untuk mendeteksi drift sensor. Jika penyimpangan melebihi toleransi, segera lakukan kalibrasi ulang.
4. Keempat, pilih skala kalibrasi yang paling sesuai dengan modulus elastisitas paduan spesifik. Jika material yang Anda ukur belum tercantum dalam daftar default, minta data dukungan dari NOVOTEST atau penyedia alat untuk memastikan akurasi.
5. Kelima, simpan data mentah dalam skala HV. Hindari kebiasaan mengonversi ke HRC atau HB berulang kali, karena setiap langkah konversi melibatkan pembulatan yang mengakumulasi error.
6. Keenam, saat mengukur bilah dengan radius kelengkungan kecil (misalnya leading edge atau trailing edge), gunakan probe berdiameter kecil. Bila perlu, lakukan kompensasi kelengkungan secara manual dengan mengacu panduan alat, karena geometri cembung dapat menghasilkan nilai kekerasan yang sedikit lebih rendah dari sebenarnya.

Kesalahan Umum yang Harus Dihindari

Meskipun pengoperasian UCI NOVOTEST T terbilang sederhana, sejumlah kesalahan lazim masih sering terjadi dan berpotensi mengompromikan keandalan inspeksi. Kenali dan hindari enam kesalahan berikut.

1. Pertama, mengabaikan kalibrasi harian. Beberapa teknisi langsung mengukur spesimen begitu alat menyala, tanpa memvalidasi dengan blok referensi. Akibatnya, drifting sensor tidak terdeteksi dan seluruh data menjadi tidak valid.
2. Kedua, salah memilih skala non‑ferrous. Menggunakan skala default baja pada paduan nikel menyebabkan galat hingga 10%, karena koreksi modulus elastisitas tidak tepat. Padahal, lima skala tambahan di UCI NOVOTEST T sengaja disediakan untuk mengeliminasi masalah ini.
3. Ketiga, permukaan uji yang terkontaminasi. Sisa minyak pelumas, oksida tebal, atau lapisan coating yang tidak konduktif secara akustik akan meredam sinyal ultrasonik sehingga nilai kekerasan yang terbaca lebih rendah dari kenyataan.
4. Keempat, tekanan probe yang tidak konsisten. Operator yang menekan terlalu ringan atau tidak tegak lurus menghasilkan variasi hasil yang tinggi, seringkali terlihat sebagai nilai HV yang naik‑turun secara tidak wajar.
5. Kelima, mengabaikan batas ketebalan minimum. Untuk probe standar, spesimen dengan ketebalan di bawah 2 mm berisiko menghasilkan pengukuran yang dipengaruhi oleh subtrat atau pantulan gelombang dari permukaan belakang, sehingga bukan lagi kekerasan material yang terbaca melainkan efek struktural.
6. Keenam, mengambil terlalu sedikit titik pengukuran. Satu atau dua titik tidak cukup mewakili homogenitas material; praktik terbaik adalah minimal lima titik dengan jarak yang cukup untuk menghindari overlap jejak mikro.

Kesimpulan

Mengukur kekerasan superalloy nikel pada bilah turbin bukan sekadar rutinitas QC—melainkan benteng pertahanan terhadap kegagalan creep yang bisa menghentikan seluruh operasi turbin gas. Metode UCI NOVOTEST T dengan lima skala kalibrasi non‑ferrous memberikan solusi portabel dan non‑destruktif yang akurat, memungkinkan Anda melakukan inspeksi langsung di hanggar, bengkel, bahkan di atas platform tanpa membongkar komponen. Keunggulan koreksi modulus elastisitas otomatis pada skala‑skala ini menghilangkan sumber galat yang umum pada metode ultrasonik generasi sebelumnya.

Namun, teknologi saja tidak cukup. Kepatuhan terhadap prosedur kalibrasi harian yang ketat, pemilihan skala yang tepat, interpretasi hasil yang kritis, serta penghindaran kesalahan umum merupakan faktor penentu validitas data. Dengan menerapkan panduan langkah demi langkah yang telah diuraikan, tim inspeksi Anda dapat mendeteksi dini penurunan kekerasan akibat degradasi termal dan membuat keputusan perawatan berbasis data yang kokoh.

Untuk mendukung program penjaminan kualitas ini, CV. Java Multi Mandiri sebagai distributor alat ukur dan pengujian menyediakan perangkat UCI NOVOTEST T beserta aksesori resmi seperti blok referensi, probe, dan gel couplant. Dengan dukungan teknis yang siap membantu Anda memilih skala kalibrasi dan memvalidasi hasil, perusahaan ini memastikan setiap alat yang Anda gunakan siap mendukung keandalan produk turbin secara optimal. Hubungi tim kami untuk konsultasi spesifikasi lengkap atau demonstrasi langsung di fasilitas Anda.

FAQ

Apa keunggulan UCI NOVOTEST T dibandingkan metode kekerasan konvensional (Rockwell/Brinell) untuk bilah turbin?

Metode UCI dengan NOVOTEST T bersifat portabel dan tidak merusak, meninggalkan jejak mikroskopis yang tidak mempengaruhi fungsi bilah. Anda tidak perlu memotong spesimen atau membawa komponen ke laboratorium. Selain itu, lima skala kalibrasi non‑ferrous mengoreksi pengaruh modulus elastisitas material secara otomatis, sehingga akurasi pada paduan nikel jauh lebih tinggi dibandingkan metode Rockwell atau Brinell yang tidak memiliki koreksi serupa, dan seringkali terkendala geometri rumit bilah.

Bagaimana cara memilih 5 skala kalibrasi tambahan yang tepat untuk paduan nikel tertentu?

Lima skala tambahan telah diprogram berdasarkan kelompok modulus elastisitas material. Anda harus mencocokkan paduan nikel spesifik dengan data yang disediakan NOVOTEST. Jika paduan Anda tidak tercantum, gunakan skala yang modulusnya paling mendekati—informasi ini bisa didapatkan dari datasheet material atau berkonsultasi dengan penyedia alat. Sebaiknya lakukan uji tumpang (overlap test) antara skala terpilih dan blok referensi yang diketahui kekerasannya sebelum pengukuran rutin.

Apakah hasil UCI NOVOTEST T langsung dapat digunakan sebagai dasar penerimaan atau penolakan komponen?

Dapat, selama Anda memenuhi persyaratan kalibrasi, jumlah titik pengukuran, dan batas keberterimaan diatur dalam spesifikasi pabrikan atau standar inspeksi yang berlaku. Data HV yang dihasilkan bersifat traceable terhadap blok referensi bersertifikat. Namun, pastikan batas penerimaan dinyatakan dalam skala yang sama (HV) untuk menghindari kesalahan akibat konversi. Tim kualitas harus menetapkan kriteria penerimaan berdasarkan standar internal dan rekomendasi OEM turbin.

Berapa ketebalan minimum superalloy nikel yang dapat diukur dengan aman menggunakan probe standar?

Probe standar UCI NOVOTEST T umumnya mensyaratkan ketebalan minimum 2 mm agar pengukuran tidak dipengaruhi oleh efek substrat atau pantulan dari permukaan belakang. Untuk bilah turbin dengan area tipis di dekat trailing edge, gunakan probe kecil yang dirancang untuk material tipis atau lakukan verifikasi ketebalan dengan mikrometer terlebih dahulu. Mengabaikan batas ini dapat menghasilkan nilai kekerasan semu yang lebih rendah atau lebih tinggi dari kondisi sebenarnya.

Rekomendasi Hardness Tester

References

1. ASTM International. (2021). ASTM A1038-21: Standard Test Method for Portable Hardness Testing by the Ultrasonic Contact Impedance Method. West Conshohocken, PA: ASTM.
2. NOVOTEST. (2022). UCI Hardness Tester NOVOTEST T Technical Documentation. Dnipro: NOVOTEST LLC.
3. Davis, J.R. (Ed.). (2000). Nickel, Cobalt, and Their Alloys. ASM Specialty Handbook. Materials Park, OH: ASM International.
4. Inconel 718 Technical Data. (2023). Special Metals Corporation. Available at: specialmetals.com.
5. Pineau, A., & Antolovich, S.D. (2009). Creep-fatigue failures in high temperature components. Engineering Failure Analysis, 16(8), 2639-2651.
