Keselamatan penerbangan bertumpu pada detail yang seringkali luput dari pandangan mata awam. Ketebalan cat pada badan pesawat, terutama pada area lengkung yang ekstrem, adalah salah satu variabel kritis yang menentukan performa aerodinamika, perlindungan korosi, dan integritas struktural. Kesalahan sekecil apapun dalam pengaplikasian atau pengukuran dapat memicu retak mikro pada panel komposit, meningkatkan hambatan udara, hingga menyembunyikan kerusakan fatal di bawah lapisan yang terlalu tebal. Mengukur di area datar adalah hal sederhana, tetapi mengaplikasikan teknik yang sama pada kontur aerofoil, fairing, atau lubang jendela adalah tantangan berbeda yang menuntut presisi tanpa kompromi. NOVOTEST TP-1M hadir sebagai solusi non-destruktif yang mengacu pada standar ISO 2808, menawarkan akurasi tinggi untuk memetakan ketidakseragaman di geometri paling kompleks. Artikel ini mengupas langkah-langkah praktis pengukuran menggunakan alat ini, mulai dari kalibrasi hingga analisis data di permukaan lengkung, guna memastikan setiap sudut pesawat memenuhi spesifikasi kelaikan udara yang ketat.

1. Apa Itu Ketidakseragaman Ketebalan Cat pada Area Lengkung Pesawat?
2. Penyebab Ketidakseragaman Ketebalan Cat pada Permukaan Lengkung
3. Dampak Ketidakseragaman Cat Terhadap Keamanan dan Performa Pesawat
4. Cara Mendeteksi dan Mencegah Ketidakseragaman Ketebalan Cat
5. Peran Alat Ukur Ketebalan Lapisan dalam Mengatasi Masalah Ini
6. Studi Kasus: Aplikasi NOVOTEST TP-1M pada Panel Komposit Pesawat
7. Kesimpulan: Memastikan Kualitas Pelapisan dengan NOVOTEST TP-1M
8. FAQ
   1. Mengapa pengukuran ketebalan cat pada area lengkung pesawat lebih sulit dibanding permukaan datar?
   2. Apakah NOVOTEST TP-1M bisa digunakan pada semua jenis lapisan, termasuk primer dan top coat?
   3. Bagaimana prosedur kalibrasi NOVOTEST TP-1M sebelum pengukuran?
   4. Apakah alat ini cocok untuk material komposit, bukan hanya logam?
   5. Standar apa yang menjadi acuan dalam pengukuran ketebalan cat pesawat?
9. References

Apa Itu Ketidakseragaman Ketebalan Cat pada Area Lengkung Pesawat?

Ketidakseragaman ketebalan cat mendeskripsikan variasi distribusi lapisan pelindung yang keluar dari batas toleransi yang ditentukan pabrikan pesawat atau regulator kelaikan udara. Pada permukaan datar, gaya gravitasi dan sudut penyemprotan bekerja secara homogen sehingga film cat cenderung merata. Namun, geometri lengkung mengubah dinamika ini secara signifikan. Inspektur kualitas kerap menemukan perbedaan ketebalan yang mencolok antara cekungan dan puncak kontur. Area cekung atau radius dalam seringkali menjebak partikel cat, menghasilkan akumulasi material yang lebih tebal, sementara puncak cembung yang tajam justru mendapat lapisan terlalu tipis karena efek limpasan gravitasi atau sudut pistol yang tidak optimal.

Pada pesawat modern yang struktur utamanya dibangun dari material komposit seperti Carbon Fiber Reinforced Polymer (CFRP), implikasi ketidakseragaman ini lebih kompleks. Substrat komposit memiliki konduktivitas termal dan kekasaran permukaan yang berbeda dari logam. Variasi ketebalan cat di atas substrat semacam itu dapat menciptakan titik konsentrasi tegangan. Ketika pesawat mengalami siklus tekanan dan suhu ekstrem selama terbang, perbedaan muai-susut antara area cat tebal dan tipis memicu tegangan internal. Kondisi ini berpotensi berkembang menjadi retak mikro di lapisan cat dan berlanjut sebagai delaminasi pada struktur komposit. Standar internasional seperti ISO 2808 menetapkan metode pengukuran ketebalan cat yang harus bersifat non-destruktif, akurat, dan mampu diaplikasikan pada kontur yang tidak beraturan guna mengantisipasi fenomena ini.

Penyebab Ketidakseragaman Ketebalan Cat pada Permukaan Lengkung

Memahami akar masalah variasi ketebalan cat memungkinkan tim pemeliharaan untuk mengintervensi sumbernya, bukan hanya mengoreksi hasil akhir. Inspeksi rutin sering mengidentifikasi lima kontributor utama yang menyebabkan ketidakseragaman pada area lengkung pesawat.

1. Teknik penyemprotan yang tidak adaptif terhadap kontur. Jarak pistol semprot yang ideal pada permukaan datar menjadi tidak relevan ketika teknisi harus mengikuti radius lengkungan. Sudut penyemprotan yang konstan tanpa menyesuaikan orientasi terhadap permukaan cenderung menghasilkan distribusi yang tidak merata.
2. Viskositas campuran cat memainkan peran kritis. Cat dengan viskositas tinggi cenderung terperangkap dan menggenang di area cekungan, sementara pada puncak cembung, material kehilangan kontak sebelum sempat meratakan diri. Sebaliknya, campuran yang terlalu encer akan mengalir cepat dari permukaan melengkung yang curam sebelum solvent menguap dan lapisan mengeras.
3. Kesalahan operator seringkali menjadi variabel dominan. Kecepatan gerak tangan yang tidak konstan saat melintasi kontur rumit, atau teknik overlapping yang buruk, langsung menghasilkan ketebalan yang bervariasi.
4. Karakteristik substrat ikut menentukan pembentukan film basah. Panel komposit pada pesawat memiliki porositas mikroskopis dan tekstur hasil manufaktur yang berbeda dengan aluminium. Daya serap material ini memengaruhi laju pengeringan dan pembentukan lapisan, terutama pada lapisan primer yang bersentuhan langsung dengan substrat.
5. Kondisi lingkungan hangar, seperti fluktuasi suhu, kelembapan tinggi, atau hembusan angin dari ventilasi, memodifikasi proses curing cat di area lengkung yang lebih terekspos aliran udara.

Dampak Ketidakseragaman Cat Terhadap Keamanan dan Performa Pesawat

Mengabaikan kontrol ukuran ketebalan cat pesawat akan membuka pintu bagi serangkaian kegagalan fungsional yang membahayakan operasi penerbangan. Dampak paling langsung adalah perlindungan korosi yang tidak sempurna. Area cembung yang memiliki cat terlalu tipis kehilangan fungsi barrier untuk memblokir oksigen dan kelembapan mencapai substrat logam. Dalam waktu singkat, oksidasi terjadi di bawah lapisan cat yang tampak utuh dari luar, menyebar secara tersembunyi dan menghancurkan integritas struktur.

Pada panel komposit, konsekuensinya lebih serius. Delaminasi atau pengelupasan terjadi akibat perbedaan koefisien ekspansi termal antara area berlapis tebal dan tipis. Saat pesawat naik ke ketinggian jelajah, penurunan suhu ekstrem membuat lapisan cat menyusut dengan derajat berbeda, memicu tegangan geser. Efek akumulatif dari siklus ini menyebabkan retakan yang menjalar dan berpotensi memisahkan lapisan-lapisan komposit.

Dari perspektif aerodinamika, permukaan yang tidak seragam menciptakan turbulensi lokal yang meningkatkan drag. Peningkatan hambatan ini tidak hanya menaikkan konsumsi bahan bakar, tetapi juga mengganggu karakteristik terbang yang sudah dirancang presisi. Selain itu, area yang terlalu tebal menyulitkan inspeksi visual dan teknik Non-Destructive Testing (NDT) lainnya. Cat yang menumpuk dapat menyembunyikan indikasi retak struktural atau memberi false indication saat inspeksi ultrasonik. Semua dampak ini bermuara pada peningkatan frekuensi repainting, downtime lebih lama, dan biaya operasional yang membengkak.

Cara Mendeteksi dan Mencegah Ketidakseragaman Ketebalan Cat

Langkah proaktif untuk memastikan keseragaman dimulai dengan deteksi dini berbasis data. Penerapan protokol pengukuran yang ketat setelah aplikasi cat dan pada interval jam terbang tertentu merupakan fondasi sistem quality assurance. Metode non-destruktif menjadi pilihan mutlak karena tidak merusak lapisan yang sedang diperiksa. Alat ukur digital dengan probe tunggal yang mengoperasikan prinsip magnetik (untuk substrat baja) atau arus Eddy (untuk aluminium dan paduan non-ferrous) menawarkan fleksibilitas untuk mengikuti kontur lengkung tanpa kehilangan akurasi.

Kalibrasi adalah prosedur kritis yang tidak boleh diabaikan. Sebelum pengukuran dimulai, teknisi harus melakukan zeroing pada pelat referensi tanpa lapisan dan memverifikasi akurasi menggunakan shim standar dengan ketebalan yang diketahui. Pola pengukuran pada area lengkung membutuhkan strategi grid khusus yang berbeda dari permukaan datar. Teknisi perlu menetapkan titik-titik ukur di puncak kurva, pada lereng transisi, dan di dasar cekungan untuk memperoleh representasi distribusi ketebalan yang utuh.

Data yang terkumpul harus dianalisis secara statistik untuk mengidentifikasi tren penyimpangan sebelum melewati batas kritis. Integrasi pencatatan digital dengan sistem manajemen kualitas MRO memungkinkan insinyur meramalkan kebutuhan repaint berdasarkan riwayat keausan. Aspek pencegahan tidak hanya pada alat, tetapi juga pada manusia. Pelatihan operator aplikasi cat harus menekankan teknik penyemprotan adaptif, sementara evaluasi proses secara periodik mengidentifikasi inkonsistensi akibat kelelahan atau metode yang perlu disegarkan kembali.

Peran Alat Ukur Ketebalan Lapisan dalam Mengatasi Masalah Ini

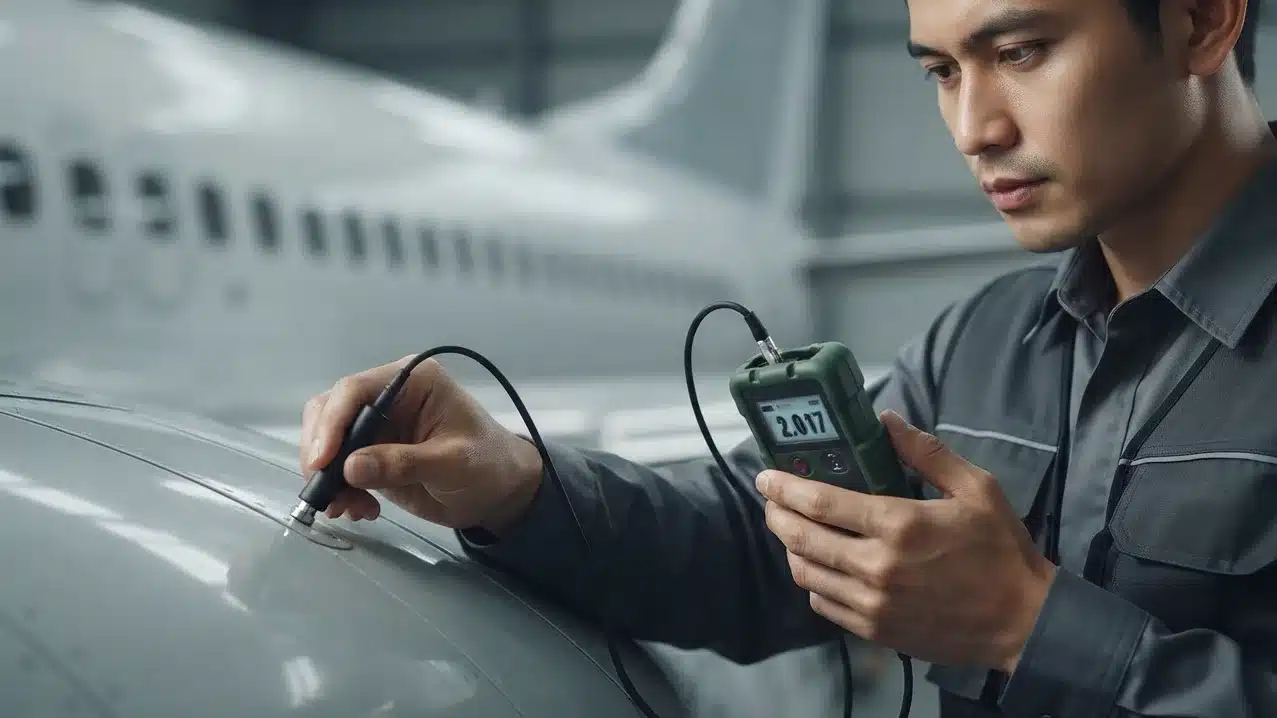

Menjamin setiap titik pada badan pesawat memenuhi spesifikasi memerlukan instrumen yang tidak hanya presisi, tetapi juga praktis di medan kerja yang sempit. Alat ukur ketebalan lapisan non-destruktif beroperasi dengan prinsip dasar mengukur jarak dari sensor probe ke substrat. Probe magnetik mendeteksi gangguan medan magnet yang diinduksi pada baja, sementara probe eddy current mengukur perubahan impedansi akibat interaksi arus listrik pada substrat non-ferrous. Kedua metode ini mampu memberikan pembacaan dalam hitungan mikron.

NOVOTEST TP-1M dirancang untuk menjawab tantangan spesifik area lengkung yang ekstrem. Dengan dimensi ringkas 122x65x23 mm dan berat maksimal 0,2 kg, unit elektroniknya mudah dioperasikan dengan satu tangan. Konektor tipe Lemo pada probe menjamin koneksi yang stabil dan pengenalan otomatis jenis sensor yang terhubung. Perangkat ini langsung menampilkan konfirmasi tipe probe pada tampilan grafis dengan backlight, meminimalkan risiko kesalahan konfigurasi. Fitur ini sangat krusial karena pengukuran pada substrat komposit yang sebagian mengandung mesh logam atau aluminium honeycomb memerlukan pemilihan probe spesifik.

Akurasi tinggi yang dimilikinya, dengan rentang pengukuran luas hingga 60 mm, memungkinkan deteksi variasi mikro pada sistem pelapisan multi-layer. Untuk pengujian pada panel komposit, NOVOTEST TP-1M dapat mengukur ketebalan primer, intermediate, dan top coat secara kumulatif dengan presisi yang andal. Kapasitas penyimpanan data internal turut mendukung pembuatan jejak audit digital, memungkinkan teknisi melacak riwayat ketebalan di setiap zona lengkung sepanjang siklus perawatan. Kepatuhan terhadap ISO 2808 dan desain anti-guncangan menjadikan alat ini langsung terintegrasi dalam lingkungan hangar yang dinamis.

Bagi industri penerbangan yang mengedepankan akurasi dan efisiensi, ketersediaan instrumen dengan spesifikasi mumpuni adalah keharusan. CV. Java Multi Mandiri sebagai supplier alat ukur dan pengujian tepercaya menyediakan NOVOTEST TP-1M untuk menunjang proses kendali mutu di sektor MRO dan manufaktur penerbangan, memastikan setiap lapisan yang diaplikasikan memberikan perlindungan optimal tanpa mengorbankan bobot dan aerodinamika.

Studi Kasus: Aplikasi NOVOTEST TP-1M pada Panel Komposit Pesawat

Sebuah fasilitas MRO yang menangani perawatan berkala pesawat narrow-body menghadapi temuan abnormal selama inspeksi 6 tahun operasional. Indikasi korosi lapisan bawah mulai muncul di sekitar bingkai jendela dan area fairing mesin. Kecurigaan mengarah pada variasi ukuran ketebalan cat pesawat yang mungkin tidak terdeteksi pada inspeksi sebelumnya karena peralatan yang kurang adaptif terhadap kontur. Panel komposit pada leading edge sayap, yang memiliki profil aerofoil dengan radius kelengkungan tajam, menjadi perhatian utama.

Teknisi memutuskan menggunakan NOVOTEST TP-1M yang dilengkapi probe eddy current khusus untuk substrat aluminium dan komposit. Pola pengukuran spiral diterapkan mulai dari area teluk roda pendaratan hingga ke ujung sayap, menangkap data dari seratus titik ukur yang mewakili puncak, lereng, dan lembah kurva. Hasil pemetaan mengejutkan: area dengan radius lengkung terkecil menunjukkan ketebalan cat 40% di bawah spesifikasi minimum pabrikan. Sebaliknya, pada lekukan cekungan di dekat fairing, penumpukan cat mencapai 15% di atas toleransi maksimum.

Data NOVOTEST TP-1M yang terekam secara digital membuktikan bahwa pengukuran sebelumnya hanya berfokus pada area datar yang lebih mudah diakses. Dengan bukti akurat ini, tim MRO melakukan stripping selektif, mengikis cat yang terlampau tebal dan menambah lapisan pada area yang terlalu tipis. Proses repaint dilakukan dengan pengawasan lebih ketat, diikuti verifikasi ulang menggunakan pola spiral yang sama. Hasil akhir menunjukkan distribusi dalam rentang toleransi yang disyaratkan. Manfaatnya langsung terlihat: interval repaint area tersebut berhasil diperpanjang, perhitungan drag menunjukkan perbaikan konsumsi bahan bakar, dan audit kelaikan dari otoritas penerbangan lulus tanpa temuan lapisan.

Kesimpulan: Memastikan Kualitas Pelapisan dengan NOVOTEST TP-1M

Ketidakseragaman cat pada area lengkung pesawat bukan sekadar cacat kosmetik, melainkan ancaman nyata terhadap keamanan struktur dan efisiensi operasional. Dari potensi korosi tersembunyi hingga turbulensi yang menguras bahan bakar, setiap mikron kelebihan atau kekurangan membawa konsekuensi langsung pada margin keselamatan penerbangan. Menghadapi tantangan geometri kompleks ini, NOVOTEST TP-1M menawarkan solusi komprehensif melalui teknologi probe adaptif, akurasi diagnosis yang tinggi, dan pencatatan digital untuk jejak audit yang solid.

Berinvestasi pada alat ukur presisi ini berarti menerapkan budaya kualitas berbasis data. Kemampuannya mengukur hingga 60 mm, pengenalan otomatis probe, dan penggunaan yang ringkas memungkinkan tim pemeliharaan mendeteksi masalah sebelum berkembang menjadi kerusakan besar. Bagi profesional yang bertanggung jawab atas kelaikan udara, CV. Java Multi Mandiri menyediakan NOVOTEST TP-1M sebagai mitra alat ukur yang mumpuni, menjembatani kebutuhan akurasi tinggi di lapangan dengan standar regulasi yang terus diperketat. Evaluasi kebutuhan pengukuran, latih personel, dan terapkan prosedur standar untuk memastikan setiap pesawat yang meninggalkan hangar terlindungi sempurna, tanpa celah tak terlihat di balik lapisan catnya.

FAQ

Mengapa pengukuran ketebalan cat pada area lengkung pesawat lebih sulit dibanding permukaan datar?

Kesulitan utama berasal dari geometri yang mengubah gaya gravitasi dan sudut aplikasi. Pada permukaan lengkung, jarak probe ke substrat harus dijaga konstan pada posisi yang sulit secara manual. Probe datar standar tidak dapat sepenuhnya menempel pada kontur cembung, menciptakan celah udara yang menghasilkan pembacaan tidak akurat. Selain itu, variasi ketebalan nyata antara puncak dan cekungan lebih ekstrem sehingga memerlukan jumlah titik ukur yang lebih rapat untuk pemetaan representatif.

Apakah NOVOTEST TP-1M bisa digunakan pada semua jenis lapisan, termasuk primer dan top coat?

Ya, alat ini dirancang untuk mengukur ketebalan berbagai lapisan secara non-destruktif, termasuk primer, intermediate coat, top coat, dan pelapis dielektrik lainnya. Yang terukur adalah total ketebalan kumulatif. Untuk membedakan ketebalan masing-masing lapisan secara terpisah, diperlukan teknik destruktif atau cross-section analysis, namun NOVOTEST TP-1M sangat efektif untuk memverifikasi sistem lapisan total sesuai spesifikasi.

Bagaimana prosedur kalibrasi NOVOTEST TP-1M sebelum pengukuran?

Prosedur standar mencakup zeroing pada pelat referensi tanpa lapisan yang memiliki karakteristik magnetik atau konduktivitas mirip dengan substrat yang akan diukur. Setelah nol tercapai, akurasi diverifikasi menggunakan foil kalibrasi (shim) dengan ketebalan yang mendekati target pengukuran. Alat dengan fitur pengenalan otomatis akan membaca tipe probe dan menyesuaikan parameter kalibrasi secara otomatis, namun verifikasi manual tetap wajib untuk memastikan keandalan data.

Apakah alat ini cocok untuk material komposit, bukan hanya logam?

Cocok, tetapi sangat bergantung pada pemilihan probe dan karakteristik substrat komposit. Untuk komposit serat karbon murni tanpa mesh logam, probe eddy current tertentu mungkin tidak bekerja karena material ini non-konduktif. Namun, NOVOTEST TP-1M dengan probe spesifik mampu mengukur lapisan pada komposit yang mengandung lapisan konduktif, seperti aluminium honeycomb atau mesh logam untuk proteksi petir, yang umum pada struktur pesawat.

Standar apa yang menjadi acuan dalam pengukuran ketebalan cat pesawat?

Standar internasional utama yang menjadi acuan adalah ISO 2808 yang menetapkan metode penentuan ketebalan film cat dan pelapis. Dalam lingkup penerbangan, pabrikan pesawat juga menerbitkan Service Manual dan Structural Repair Manual yang mencakup toleransi spesifik tebal lapisan untuk setiap bagian pesawat. Regulator kelaikan seperti FAA dan EASA mengadopsi standar ini dalam program perawatan berkelanjutan.

Rekomendasi Coating Thickness Meter

References

1. ISO 2808:2019 – Paints and varnishes — Determination of film thickness. International Organization for Standardization.
2. EASA. (2021). Acceptable Means of Compliance (AMC) 20-29: Composite Aircraft Structure. European Union Aviation Safety Agency.
3. Davis, J. R. (2004). Handbook of Thermal Spray Technology. ASM International.
4. NOVOTEST. (2023). Technical Datasheet: Coating Thickness Gauge TP-1M. Novotest LLC.
5. Federal Aviation Administration. (2022). Advisory Circular AC 43-214A: Repairs and Alterations to Composite and Bonded Aircraft Structure. U.S. Department of Transportation.
