Hanya sedikit kegagalan produk cor yang begitu menjengkelkan sekaligus mahal seperti gas porosity. Anda bisa saja baru menyadari cacat ini setelah komponen melewati proses machining, telah menginvestasikan waktu dan biaya produksi yang signifikan. Saya sudah melihat langsung bagaimana rongga-rongga mikroskopis ini diam-diam menurunkan integritas struktural, membuat komponen otomotif gagal uji tekanan atau perhiasan logam mulia retak saat proses finishing. Tantangan terbesarnya adalah sifatnya yang seringkali tersembunyi di bawah permukaan, tidak terdeteksi oleh inspeksi visual biasa.
Lalu, bagaimana cara praktis mengidentifikasi cacat tersembunyi ini tanpa harus selalu bergantung pada mesin X-ray yang mahal? Dari pengalaman kami di lapangan, ada pendekatan cerdas: menganalisis dampak mekanis dari porosity itu sendiri. Di sinilah Alat Uji Kekerasan Analog NOVOTEST TB-BRV-D memainkan perannya. Dengan pendekatan tidak langsung melalui pemetaan kekerasan Brinell, alat portabel ini membantu teknisi pengecoran menemukan area mencurigakan hanya dari variasi nilai kekerasan permukaan. Prinsipnya sederhana: zona dengan rongga gas di bawahnya akan runtuh lebih cepat di bawah beban indentor, menghasilkan diameter indentasi yang lebih besar dan nilai kekerasan yang lebih rendah.
Ulasan ini akan memandu Anda langkah demi langkah mengubah alat uji kekerasan analog menjadi detektor porosity portabel.
- Fitur Unggulan Alat Uji Kekerasan Analog NOVOTEST TB-BRV-D
- Prosedur Penerapan: Mendeteksi Gas Porosity dengan Uji Brinell Analog
- Perbandingan dengan Metode Deteksi Manual Konvensional
- Verdict: Apakah NOVOTEST TB-BRV-D Layak untuk Deteksi Gas Porosity?
- Kesimpulan
- FAQ
- Referensi

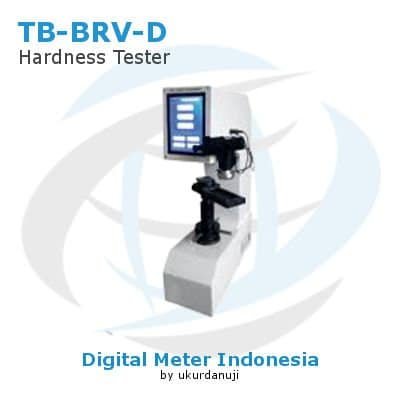

Fitur Unggulan Alat Uji Kekerasan Analog NOVOTEST TB-BRV-D
Saat pertama kali mengoperasikan NOVOTEST TB-BRV-D untuk aplikasi pendeteksian anomali material cor, ada beberapa fitur rekayasa yang langsung terasa mendukung pendekatan tidak langsung ini. Mesin ini bukan sekadar hardness tester benchtop biasa; desainnya mengakomodasi kebutuhan spesifik inspeksi kualitas di industri pengecoran.
Kunci utamanya terletak pada kemampuannya melakukan uji metode Brinell dengan rentang beban yang lebar. Sesuai standar ASTM E10, indentasi menggunakan bola baja atau tungsten karbida menciptakan jejak yang cukup besar untuk mewakili area material, bukan hanya satu titik kristal. Ini sangat krusial karena pengujian di atas zona berpori menghasilkan diameter indentasi yang lebih besar secara proporsional, sehingga anomali mudah terdeteksi. Spesifikasi alat ini mencakup beban Brinell 31.25 kgf hingga 187.5 kgf, menjadikannya ideal untuk material lunak seperti paduan aluminium, kuningan, bahkan logam mulia seperti emas dan perak yang sangat rentan gas porosity, hingga baja karbon menengah.
Portabilitas dan kemandirian daya menjadi nilai tambah besar lainnya. Dengan dimensi yang kompak dan catu daya AC220V 100W, unit ini dapat ditempatkan dekat dengan area pengecoran tanpa memerlukan infrastruktur pneumatik atau hidrolik khusus. Proses pemetaan kekerasan pada lusinan titik uji per casting bisa dilakukan berurutan dengan cepat.
Indikator digital dan mikroskop terintegrasi pada platform standar khusus menyederhanakan alur kerja. Anda tidak perlu memindahkan sampel bolak-balik ke mikroskop terpisah untuk membaca diameter indentasi. Fitur ini, dikombinasikan dengan waktu tinggal (dwell time) yang dapat diprogram dari 1 hingga 60 detik, memastikan setiap titik uji mendapatkan perlakuan beban yang identik. Repeatability ini bersifat kritis; ketika Anda mencurigai variasi kekerasan 10-15% sebagai indikasi porosity, Anda harus yakin bahwa variasi tersebut berasal dari material, bukan dari teknik operator yang tidak konsisten. Mekanisme pembebanan otomatis—mulai dari pemuatan, penahanan, hingga pembongkaran beban—menghilangkan variabel manusia, memastikan data peta kekerasan Anda benar-benar memetakan heterogenitas material.
Prosedur Penerapan: Mendeteksi Gas Porosity dengan Uji Brinell Analog
Mengoperasikan NOVOTEST TB-BRV-D untuk screening porosity membutuhkan pendekatan investigatif, bukan sekadar uji kekerasan tunggal. Anda harus memperlakukannya seperti memetakan kontur properti mekanik suatu permukaan.
Persiapan Permukaan dan Kalibrasi Alat
Langkah pertama yang seringkali merusak data adalah persiapan permukaan yang asal-asalan. Untuk casting as-cast, lapisan oksida, scale, dan pasir cetak yang tertinggal akan bertindak sebagai bantalan, menyerap energi indentasi dan memberikan nilai kekerasan palsu yang lebih rendah—mimikri sempurna dari indikasi porosity. Saya merekomendasikan membersihkan area uji dengan gerinda ringan atau amplas halus hingga mencapai tingkat kekasaran permukaan yang seragam. Pastikan permukaan rata dan bersih. Selanjutnya, verifikasi alat menggunakan blok referensi kekerasan bersertifikat pada rentang beban yang relevan. Jika Anda mencurigai porosity pada paduan aluminium lunak, kalibrasikan pada blok referensi dengan skala HBW 2.5/62.5 untuk memvalidasi akurasi ±2.5% yang diklaim oleh spesifikasi alat.
Teknik Pemetaan Kekerasan untuk Mengungkap Variasi Akibat Porosity
Kunci deteksi porosity bukanlah pada satu indentasi, tetapi pada profil distribusinya. Terapkan teknik grid pada area kritis komponen. Gunakan spidol marker untuk membuat matriks titik uji dengan spasi 2-5 mm. Untuk komponen kecil seperti perhiasan, spasi yang rapat sangat esensial karena rongga gas seringkali terlokalisasi sedalam 0.5-1 mm dari permukaan. Pilih beban uji berdasarkan kekerasan estimasi logam dasar. Untuk paduan emas atau perak, beban 31.25 kgf atau 62.5 kgf sudah memadai. Untuk casting aluminium, beban 62.5 kgf atau 187.5 kgf memberikan kedalaman indentasi yang cukup untuk mengekspos kelemahan subsurface. Jalankan pengujian secara sistematis, titik demi titik. Amati setiap indentasi melalui mikroskop 2.5x atau 5x yang terintegrasi. Catat diameter dan nilai HBW dari tampilan digital secara manual atau pada form inspeksi.
Interpretasi Hasil: Kapan Curigai Gas Porosity?
Inilah tahap yang membutuhkan intuisi insinyur dan data kuantitatif. Setelah memperoleh kumpulan nilai HBW, hitung rata-rata dan standar deviasi. Indikator utama gas porosity adalah anomali lokal yang signifikan. Aturan praktis kami: sebuah titik uji dengan penurunan nilai kekerasan lebih dari 15-20% dari rata-rata area solid di sekitarnya patut dicurigai. Misalnya, pada casing paduan aluminium LM6, rata-rata area solid adalah 52 HBW. Jika beberapa titik terpencil di dekat riser atau rongga cetakan menunjukkan 42-45 HBW, itu adalah red flag kuat untuk gas porosity.
Untuk konfirmasi silang, lakukan uji ulang tepat di sekitar titik anomali. Jika tiga indentasi yang saling berdekatan tetap menghasilkan nilai rendah, itu mengindikasikan zona lemah yang lebih luas—konsisten dengan pengelompokan gas porosity. Sebaliknya, jika hanya satu titik yang rendah dan sekitarnya normal, kemungkinan itu adalah porositas titik tunggal atau inklusi lokal. Validasi akhir tetap perlu mengarah ke metalografi destruktif atau X-ray untuk sampel batch yang dicurigai, tetapi pemetaan kekerasan telah mempersempit area yang harus diperiksa, menghemat biaya NDT secara signifikan.
Perbandingan dengan Metode Deteksi Manual Konvensional
Mengapa memilih metode berbasis uji kekerasan analog, bukankah NDT canggih sudah tersedia? Jawabannya terletak pada keseimbangan antara kecepatan, biaya, dan data mekanis langsung yang Anda peroleh.
Metode Manual vs. Uji Kekerasan Analog
Inspeksi visual dengan dye penetrant atau chisel test memang murah, tetapi hanya mendeteksi cacat yang sudah terbuka ke permukaan. Gas porosity seringkali terperangkap beberapa mikron hingga milimeter di bawah kulit casting yang tampak mulus secara visual. Di sisi lain, Ultrasonic Testing (UT) dan Radiography (X-ray) memang menawarkan visualisasi rongga secara langsung. Namun, UT membutuhkan operator bersertifikat level II atau III dan koplan yang baik, sementara X-ray melibatkan regulasi keselamatan radiasi yang ketat, biaya modal tinggi, dan waktu inspeksi yang lama per komponen.
Metode uji kekerasan analog menggunakan TB-BRV-D mengisi celah di antaranya. Pendekatan ini semi-kuantitatif: Anda tidak melihat bentuk pori, tetapi Anda langsung mengukur konsekuensi mekanisnya, yaitu hilangnya ketahanan material terhadap deformasi. Inilah data yang paling relevan untuk seorang quality assurance manager yang ingin tahu, “Apakah komponen ini cukup kuat untuk memenuhi spesifikasi?”
Tabel Perbandingan Metode Deteksi Porosity:
| Parameter | Inspeksi Visual & Dye Penetrant | Ultrasonic Testing (UT) / Radiography | Uji Kekerasan Analog NOVOTEST TB-BRV-D |
|---|---|---|---|
| Biaya Alat | Sangat Rendah | Sangat Tinggi | Menengah |
| Biaya Operasional | Rendah (bahan habis pakai) | Menengah-Tinggi (operator, pemeliharaan) | Sangat Rendah (bola indentor, blok ref) |
| Kecepatan Uji per Titik | Cepat (visual) | Lambat-Menengah (set-up, kalibrasi) | Cepat (siklus otomatis 15-30 detik) |
| Portabilitas | Tinggi | Rendah-Menengah | Tinggi (unit benchtop portable) |
| Deteksi Subsurface | Tidak | Ya, langsung mencitrakan | Ya, tidak langsung (efek runtuhan) |
| Kuantifikasi Dampak | Tidak (cacat kualitatif) | Ya (dimensi pori) | Ya (data kekuatan mekanis) |
Verdict: Apakah NOVOTEST TB-BRV-D Layak untuk Deteksi Gas Porosity?
Setelah menerapkan alat ini dalam berbagai skenario pengecekan kualitas coran, mulai dari fitting kuningan hingga komponen aluminium otomotif, saya dapat menarik kesimpulan yang terukur tentang posisinya dalam arsenal inspeksi Anda.
Kelebihan dan Kekurangan
Kelebihan utamanya terletak pada keekonomisan dan aksesibilitas. Anda mendapatkan data semi-kuantitatif tentang integritas mekanik tanpa label harga fantastis atau kerumitan NDT tingkat lanjut. Alat ini user-friendly; operator lantai produksi dapat mahir menggunakannya hanya dengan pelatihan satu hari. Repeatability dan portabilitasnya memungkinkan inspeksi 100% pada komponen kritis langsung di line produksi, sesuatu yang tidak praktis dilakukan dengan X-ray.
Namun, kita harus obyektif terhadap keterbatasannya. Alat ini bukan pengganti radiografi. TB-BRV-D tidak dapat mencitrakan bentuk, ukuran, atau distribusi rongga secara persis. Metode ini memerlukan akses permukaan yang bersih dan datar, sehingga area dengan kontur kompleks membutuhkan adaptor khusus. Yang paling penting, temuan anomali kekerasan harus selalu divalidasi penyebabnya; variasi sifat mekanik bisa juga berasal dari segregasi fasa atau perbedaan laju pendinginan, bukan hanya gas porosity.
Rekomendasi Akhir
Saya sangat merekomendasikan alat ini sebagai alat screening lini pertama. Integrasikan ke dalam rencana inspeksi berbasis AQL (Acceptable Quality Limit) Anda. Ketika satu batch produksi menunjukkan anomali kekerasan pada area kritis, segera pisahkan lot tersebut untuk investigasi lebih lanjut. Pendekatan ini menyediakan data kuantitatif untuk program continuous improvement, sangat berharga bagi industri yang mengutamakan surface integrity seperti komponen otomotif, valve & fitting, dan manufaktur perhiasan logam mulia.
Untuk mendukung implementasi metode ini, memiliki perangkat yang valid dan terpercaya adalah fondasi utama. Sebagai distributor, CV. Java Multi Mandiri mendukung kebutuhan Quality Assurance Anda dengan menyediakan Alat Uji Kekerasan Analog NOVOTEST TB-BRV-D yang original serta memberikan jaminan garansi resmi. Dengan dukungan teknis yang memadai, Anda dapat mengintegrasikan alat ini ke dalam sistem kendali mutu untuk deteksi dini indikasi cacat pengecoran dan menjaga konsistensi kualitas produk akhir.
Kesimpulan
Gas porosity pada casting logam merupakan ancaman tersembunyi yang merusak keseragaman sifat mekanik. Inspeksi visual seringkali gagal mendeteksinya, sementara NDT canggih memerlukan investasi besar. Alat Uji Kekerasan Analog NOVOTEST TB-BRV-D menawarkan solusi antara yang cerdas. Dengan memetakan variasi nilai kekerasan Brinell menggunakan alat yang portabel dan repeatable ini, teknisi pengecoran dapat mengidentifikasi zona mencurigakan akibat rongga gas sub permukaan secara cepat dan ekonomis. Pendekatan ini mengubah data kekerasan menjadi peta indikasi cacat, memberdayakan lantai produksi untuk mengambil keputusan kualitas yang lebih cepat dan tepat.
FAQ
Apakah semua jenis gas porosity bisa terdeteksi dengan uji kekerasan?
Tidak semua. Porositas yang sangat dalam (jauh di bawah permukaan) atau porositas tersebar mikro dengan rongga sangat kecil mungkin tidak menghasilkan variasi kekerasan yang signifikan pada indentasi makro. Metode ini paling efektif untuk porositas yang berada dekat permukaan atau yang berukuran cukup besar untuk menciptakan zona lemah di bawah indentor.
Bagaimana cara membedakan variasi kekerasan akibat gas porosity dengan segregasi fasa pada casting?
Ini tantangan interpretasi yang umum. Gas porosity biasanya menghasilkan penurunan kekerasan yang tajam dan terlokalisasi pada titik-titik acak. Sebaliknya, segregasi fasa atau perbedaan laju pendinginan cenderung membentuk gradien atau pola yang lebih teratur mengikuti geometri cetakan. Konfirmasi pasti tetap memerlukan pemotongan dan analisis metalografi pada titik anomali.
Apakah alat NOVOTEST TB-BRV-D memerlukan kalibrasi rutin?
Ya, sangat perlu. Untuk memastikan akurasi data pemetaan, kalibrasi rutin menggunakan blok referensi kekerasan bersertifikat harus menjadi bagian dari prosedur operasi standar, idealnya dilakukan setiap kali perangkat dipindahkan, sebelum memulai batch pengujian besar, atau sesuai jadwal periodik yang ditetapkan departemen QC.
Berapa minimal ketebalan spesimen yang bisa diuji tanpa efek landasan?
Untuk uji Brinell, aturan umumnya adalah ketebalan spesimen minimal harus 8 kali kedalaman indentasi. Dengan beban yang lebih ringan seperti 31.25 kgf atau 62.5 kgf pada material lunak, Anda bisa menguji spesimen yang lebih tipis. Namun, untuk spesimen di bawah 2 mm, konsultasikan standar ASTM E10 untuk memilih beban dan ukuran bola yang tepat guna menghindari deformasi yang menembus ke landasan (anvil effect), yang akan menghasilkan nilai kekerasan palsu.
Rekomendasi Hardness Tester
Referensi
- ASTM E10-18. Standard Test Method for Brinell Hardness of Metallic Materials. ASTM International, West Conshohocken, PA, 2018.
- Campbell, J. Castings Practice: The 10 Rules of Castings. Elsevier Butterworth-Heinemann, Oxford, 2004.
- Davis, J.R. (ed.). Aluminum and Aluminum Alloys (ASM Specialty Handbook). ASM International, Materials Park, OH, 1993.
- Vander Voort, G.F. Metallography: Principles and Practice. ASM International, Materials Park, OH, 1999.
- Spesifikasi Produk Alat Uji Kekerasan Analog NOVOTEST TB-BRV-D, CV. Java Multi Mandiri.
