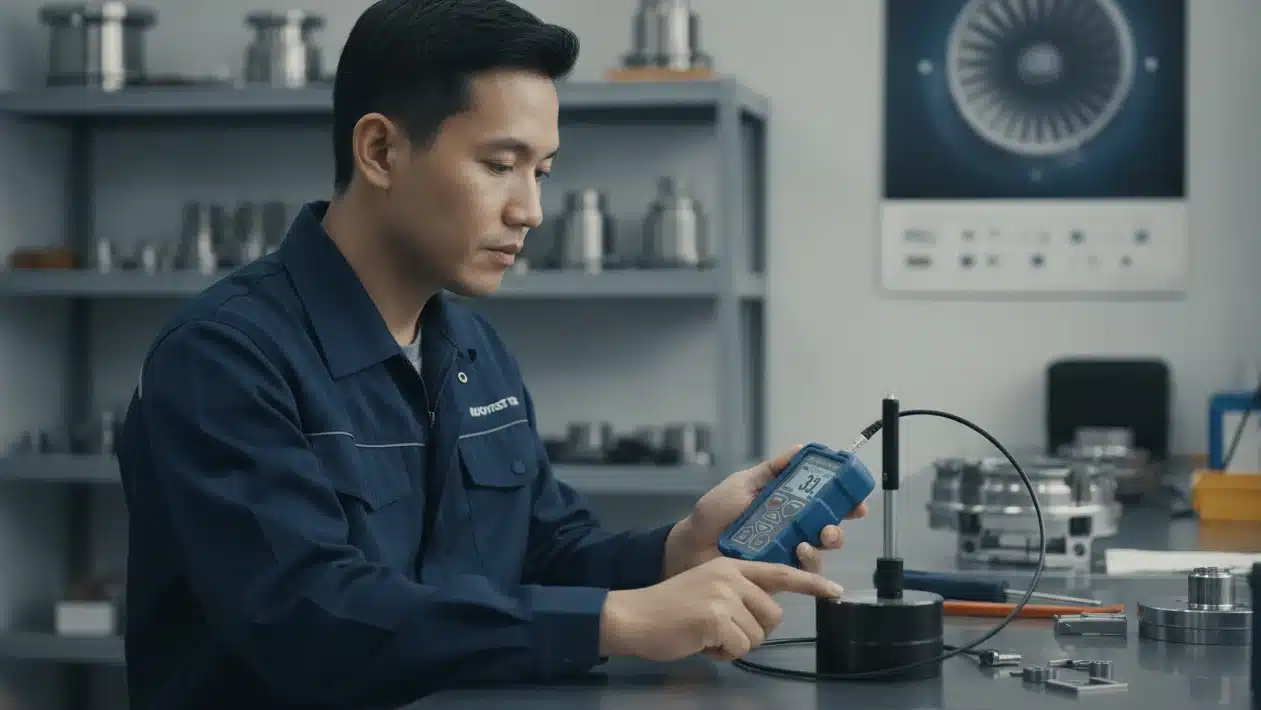

Metode pengujian destruktif tentu mustahil diterapkan untuk inspeksi 100% komponen. Di sinilah Anda memerlukan alat ukur kekerasan portabel yang cepat, akurat, dan mampu memetakan kekerasan langsung di lini produksi. NOVOTEST TD2 hadir sebagai solusi metode dinamis Leeb yang ringkas. Alat ini memungkinkan Anda mendeteksi soft spots dalam hitungan detik, memastikan setiap komponen memenuhi standar sebelum integrasi komposit, dan secara drastis mengurangi risiko kegagalan in-service.
- Persiapan dan Alat yang Dibutuhkan
- Prosedur Pengujian Deteksi Soft Spots dengan NOVOTEST TD2
- Interpretasi Hasil Pengukuran
- Tips dan Best Practices
- Kesalahan Umum yang Harus Dihindari
- Kesimpulan
- FAQ
- References
Persiapan dan Alat yang Dibutuhkan
Sebelum memulai proses deteksi, persiapan yang cermat menentukan validitas data yang Anda peroleh. Pengukuran dengan metode Leeb sangat sensitif terhadap kondisi permukaan dan stabilitas komponen. Oleh karena itu, siapkan seluruh perangkat dan area kerja Anda secara sistematis.
Peralatan utama yang Anda butuhkan adalah unit utama NOVOTEST TD2 yang telah dilengkapi dengan impact device. Pemilihan impact device tidak bisa sembarangan. Untuk komponen solid seperti engine mount atau landing gear, gunakan Device D standar. Untuk komponen berdinding tipis atau ringan, gunakan Device DC atau G agar tidak terjadi deformasi lokal yang mengacaukan pembacaan. Sebagai alat pendukung, siapkan blok kalibrasi standar yang tersertifikasi, material referensi kekerasan sebagai pembanding, serta laptop dengan perangkat lunak NOVOTEST jika Anda memerlukan analisis statistik mendalam.
Persiapan permukaan adalah kunci utama. Bersihkan area uji secara menyeluruh menggunakan kain pembersih untuk menghilangkan minyak, debu, atau lapisan oksida. Selanjutnya, haluskan permukaan menggunakan kertas amplas halus atau kikir hingga kekasaran permukaan maksimal ≤1,6 µm Ra, sesuai standar ASTM A956. Permukaan yang terlalu kasar akan menyerap energi pantul dan menghasilkan pembacaan kekerasan yang lebih rendah secara semu, yang dapat menyesatkan identifikasi soft spot. Jangan lupa, lakukan kalibrasi alat pada blok standar di awal setiap shift. Catat nilainya dan pastikan deviasi akurasi tidak melebihi ±1% untuk HRC atau ±3% untuk HV. Terakhir, buat layout grid inspeksi pada komponen, terutama konsentrasikan titik ukur di area rawan seperti sekitar las, area pasca heat treatment, atau zona yang menerima beban dinamis tinggi.
Prosedur Pengujian Deteksi Soft Spots dengan NOVOTEST TD2
Setelah persiapan selesai, Anda dapat langsung menjalankan serangkaian pengukuran. Prosedur ini dirancang untuk mengidentifikasi anomali kekerasan secara cepat dan akurat tanpa merusak komponen.
Posisikan Komponen dan Alat
Pastikan komponen yang Anda uji berada dalam kondisi stabil dan datar. Jika komponen memiliki geometri kompleks atau tipis, gunakan support blok atau pelat backing untuk meredam getaran. Arahkan impact device NOVOTEST TD2 tegak lurus terhadap permukaan uji. Kemiringan lebih dari 3° akan mendistorsi energi pantul bola indentor dan menghasilkan data tidak valid. Hindari segala sumber getaran eksternal seperti mesin press atau lini produksi berat di sekitar area inspeksi.
Pengujian Titik Pertama
Tekan dan tahan trigger pada impact device hingga terkunci. Tempelkan ujung contact ring impact device dengan kuat ke permukaan komponen. Lepaskan kunci trigger, maka secara otomatis bola karbida akan menumbuk permukaan dan memantul kembali. Dalam waktu kurang dari dua detik, nilai kekerasan material langsung terbaca di layar NOVOTEST TD2 dalam skala pilihan Anda, seperti HL (Leeb), HV (Vickers), atau HRC (Rockwell).
Ulangi pada Grid yang Ditentukan
Jangan pernah mengandalkan satu titik pengukuran, karena soft spots bersifat sangat lokal. Lakukan pengukuran pada seluruh titik yang telah Anda rencanakan di grid inspeksi. Untuk area kritis, lakukan minimal lima titik ukur per zona. Tingkatkan kepadatan titik ukur di sekitar radius atau perubahan bentuk geometri. Catat seluruh nilai secara manual atau manfaatkan memori internal alat.
Identifikasi Indikasi Awal Soft Spots
Bandingkan setiap nilai kekerasan secara real-time terhadap spesifikasi material yang ditetapkan. Anda harus mencurigai adanya soft spot jika menemukan area di mana nilai kekerasan turun ≥10% dari batas minimum spesifikasi. Sebagai contoh, jika spesifikasi mengharuskan baja AISI 4340 memiliki kekerasan 32 HRC, temuan di angka 27 HRC adalah indikasi kuat yang harus Anda tandai.
Verifikasi dengan Metode Tambahan
Untuk titik suspect yang sudah Anda tandai, lakukan verifikasi lebih lanjut. Anda dapat mengulangi pengukuran menggunakan impact device dengan energi berbeda, atau demi konfirmasi final, lakukan uji statis mikro-Vickers pada area tersebut. Langkah verifikasi ini memastikan bahwa indikasi yang Anda temukan benar-benar soft spot, bukan kesalahan pengukuran akibat inklusi permukaan atau kesalahan operator.
Interpretasi Hasil Pengukuran
Data mentah dari NOVOTEST TD2 akan berubah menjadi informasi berharga ketika Anda mampu menginterpretasikannya dengan benar. Gunakan perangkat lunak NOVOTEST untuk mengunggah data dan membuat peta kontur kekerasan. Peta ini akan menampilkan distribusi kekerasan dalam gradasi warna, sehingga area lunak akan terlihat kontras tajam terhadap area keras. Area dengan nilai di bawah batas minimum spesifikasi material Anda konfirmasi sebagai soft spots.
Berikut adalah rentang pengukuran NOVOTEST TD2 yang dapat Anda jadikan acuan untuk berbagai material metal aerospace:
| Skala Kekerasan | Rentang Pengukuran | Akurasi |
|---|---|---|
| Rockwell (HRC) | 20 – 70 | ±1.5% |
| Brinell (HB) | 90 – 450 | ±3% |
| Vickers (HV) | 230 – 940 | ±3% |
| Kekuatan Tarik (MPa) | 370 – 1740 | – |
Selain nilai absolut, analisis gradien atau tingkat perubahan kekerasan antar titik juga sangat penting. Gradien kekerasan yang terlalu tajam dalam jarak pendek mengindikasikan proses pendinginan yang tidak merata. Kondisi ini berbahaya karena menciptakan titik konsentrasi tegangan di perbatasan antara area keras dan lunak. Dokumentasikan seluruh temuan Anda dalam format laporan yang jelas, mencantumkan lokasi, dimensi, dan tingkat keparahan soft spots. Data ini menjadi dasar tindakan perbaikan, apakah komponen perlu di-reheat treatment, dilakukan blending di area tertentu, atau langsung Anda reject. Korelasikan temuan ini dengan parameter proses produksi seperti suhu tempering untuk mengatasi akar masalah secara sistemik.
Tips dan Best Practices
Untuk memaksimalkan efektivitas NOVOTEST TD2 sebagai alat deteksi soft spots, terapkan beberapa praktik terbaik berikut ini. Pertama, lakukan pengukuran pada suhu komponen yang stabil, idealnya pada suhu ruang dengan toleransi ±5°C. Suhu tinggi pada komponen yang baru saja keluar dari proses produksi dapat memengaruhi sifat elastisitas material dan memberikan hasil uji dinamis yang melenceng.
Kedua, untuk komponen berdinding tipis seperti casing aktuator atau panel, Anda wajib menggunakan support blok. Pelat backing ini mencegah deformasi lokal saat impact device menumbuk, sehingga pembacaan energi pantul tetap akurat dan tidak dipengaruhi oleh fleksibilitas struktur komponen. Ketiga, terapkan jadwal rotasi periodik untuk impact device Anda. Setiap 1000 kali pengukuran, rotasikan posisi device untuk memastikan keausan bola indentor merata dan masa pakai alat tetap optimal.
Manfaatkan fitur statistik yang tertanam di NOVOTEST TD2. Fitur ini secara otomatis menghitung nilai rata-rata, standar deviasi, serta menampilkan pembacaan minimum dan maksimum per batch inspeksi. Ini sangat membantu saat Anda melakukan sampling kontrol kualitas. Terakhir, integrasikan data pengukuran ke sistem ketertelusuran kualitas perusahaan Anda. Dengan koneksi USB atau Bluetooth, Anda dapat mengekspor riwayat kekerasan setiap komponen. Dokumentasi digital ini krusial untuk memenuhi persyaratan audit yang ketat seperti AS9100 di industri aerospace.
Kesalahan Umum yang Harus Dihindari
Bahkan alat secanggih NOVOTEST TD2 dapat menghasilkan data menyesatkan jika Anda tidak menghindari kesalahan umum dalam pengoperasian. Kesalahan paling fatal adalah mengabaikan persiapan permukaan. Permukaan yang berkarat, berdebu, atau memiliki lapisan coating yang tidak dihilangkan akan menghasilkan false positive soft spots karena energi pantul bola indentor teredam oleh lapisan tersebut.
Kesalahan berikutnya adalah menggunakan impact device yang tidak sesuai. Misalnya, menggunakan Device D pada komponen yang sangat masif dan besar seperti engine block dapat menghasilkan nilai representatif, namun menggunakan device yang sama pada pipa hidrolik berdinding tipis justru menghasilkan pembacaan yang tidak valid. Selalu konsultasikan tabel rekomendasi NOVOTEST atau spesifikasi ASTM A956. Selain itu, pastikan alignment impact device selalu tegak lurus. Gunakan fixture atau jig penjepit khusus untuk komponen dengan kontur rumit agar pengaruh gravitasi dan sudut penempatan tidak mengganggu hasil.
Jangan pernah hanya mengandalkan satu titik ukur untuk menyatakan seluruh komponen lolos uji kekerasan. Sifat soft spots yang sangat lokal tidak akan terdeteksi dengan inspeksi tunggal. Jalankan selalu multi-point reading sesuai grid yang telah Anda rencanakan. Dan yang tak kalah penting adalah disiplin kalibrasi harian. Akurasi alat menurun seiring waktu dan pemakaian. Wajib lakukan verifikasi pada blok kalibrasi di awal shift, dan segera lakukan pengecekan ulang jika unit elektronik terbentur atau terjatuh.
Kesimpulan
Soft spots merupakan ancaman laten yang dapat meloloskan komponen dengan integritas struktural rendah ke jalur perakitan akhir. Dalam konteks aerospace, ini berarti risiko kegagalan in-service yang tidak bisa ditoleransi. Deteksi dini melalui pemetaan kekerasan bukan lagi opsi, melainkan keharusan. NOVOTEST TD2 menawarkan solusi portabel, cepat, dan akurat yang memungkinkan Anda melakukan inspeksi 100% komponen metal tanpa menimbulkan bottleneck di lini produksi. Dengan menerapkan prosedur persiapan, pengukuran, dan interpretasi yang tepat, serta menghindari kesalahan umum operator, Anda dapat menjamin konsistensi kekerasan material secara menyeluruh.
Untuk mendukung proses jaminan kualitas ini, Anda memerlukan mitra yang dapat menyediakan perangkat inspeksi berstandar tinggi. CV. Java Multi Mandiri, sebagai supplier dan distributor alat ukur dan pengujian, menyediakan NOVOTEST TD2 dengan dukungan teknis yang andal untuk memastikan perangkat siap beroperasi di lingkungan produksi Anda. Jadikan inspeksi kekerasan dinamis sebagai bagian integral dari control plan Anda dan manfaatkan data historisnya untuk perbaikan proses berkelanjutan.
FAQ
Apakah NOVOTEST TD2 bisa digunakan untuk semua jenis metal aerospace?
Ya, NOVOTEST TD2 dapat digunakan untuk berbagai jenis logam, termasuk baja, aluminium, tembaga, dan material aerospace lainnya. Adaptasi dilakukan melalui pemilihan skala yang tepat pada alat dan pemilihan impact device yang sesuai dengan massa serta bentuk komponen. Untuk memastikan keakuratan, lakukan kalibrasi pada blok referensi yang memiliki karakteristik mendekati material uji Anda.
Berapa lama waktu yang dibutuhkan untuk mengukur satu titik?
Waktu pengukuran untuk satu titik sangat cepat, yakni kurang dari dua detik setelah trigger dilepaskan. Kecepatan ini menjadikan NOVOTEST TD2 ideal untuk inspeksi di lini produksi yang membutuhkan pemeriksaan 100% komponen tanpa mengganggu ritme produksi.
Bagaimana cara memastikan hasil NOVOTEST TD2 sesuai dengan standar ASTM?
Untuk memastikan kepatuhan terhadap standar ASTM A956, Anda harus menerapkan prosedur yang ketat. Lakukan kalibrasi harian pada blok standar yang tersertifikasi, siapkan permukaan komponen hingga kekasaran yang dipersyaratkan, dan pastikan impact device ditempatkan tegak lurus. Mengikuti setiap langkah dalam standar adalah jaminan akurasi dan keandalan hasil uji Anda.
Apa yang harus dilakukan jika ditemukan soft spot pada komponen yang sudah di-coating?
Jika soft spot teridentifikasi pada komponen yang sudah di-coating, ini adalah kondisi kritis. Lapisan coating harus dihilangkan terlebih dahulu dari area tersebut untuk melakukan verifikasi langsung pada material dasar. Selanjutnya, lakukan pengukuran ulang dengan metode statis seperti Vickers untuk konfirmasi. Komponen dengan soft spot yang terkonfirmasi umumnya harus menjalani perbaikan seperti re-heat treatment atau langsung di-reject jika tidak memungkinkan perbaikan.
