Bayangkan satu batch fitting logam komposit senilai ratusan juta rupiah harus ditolak oleh klien karena kekerasan materialnya tidak seragam. Masalah ini bukan sekadar kerugian finansial; ini adalah pukulan telak terhadap reputasi yang telah Anda bangun bertahun-tahun. Penyebabnya seringkali sederhana namun krusial: proses heat treatment yang tidak terkontrol sempurna. Variasi suhu, waktu quenching , atau komposisi material komposit dapat menghasilkan kekerasan yang berbeda-beda pada setiap bagian fitting. Di sinilah urgensi sebuah metode kontrol kualitas yang cepat, akurat, dan tidak merusak produk jadi. Alat Ukur Kekerasan NOVOTEST TD2 hadir sebagai solusi portabel berbasis metode Leeb yang memungkinkan Anda melakukan inspeksi non-destruktif langsung di lantai produksi. Artikel ini akan memandu Anda memahami bagaimana perangkat ini menjadi kunci untuk mencegah reject parts, memastikan konsistensi produk, dan pada akhirnya mengamankan profitabilitas bisnis Anda.

1. Tantangan Utama dalam Heat Treatment Fitting Logam Komposit
2. Kebutuhan Pengujian yang Harus Dipenuhi
3. Solusi dengan Alat Ukur Kekerasan Portabel NOVOTEST TD2
   1. Spesifikasi Kunci NOVOTEST TD2
4. Cara Kerja NOVOTEST TD2 dan Aplikasi di Lapangan
5. Studi Implementasi Singkat: Meningkatkan Kualitas Heat Treatment
6. Keunggulan NOVOTEST TD2 Dibanding Metode Konvensional
7. Tips Memilih Alat Ukur Kekerasan yang Tepat untuk Fitting Logam
8. Kesimpulan
9. FAQ
   1. Apakah NOVOTEST TD2 bisa digunakan untuk fitting dengan permukaan kasar atau tidak rata?
   2. Bagaimana cara mengkalibrasi NOVOTEST TD2 agar hasilnya akurat?
   3. Apakah metode Leeb pada NOVOTEST TD2 sudah diakui standar industri?
   4. Berapa lama waktu yang dibutuhkan untuk satu kali pengukuran?
10. References

Tantangan Utama dalam Heat Treatment Fitting Logam Komposit

Proses heat treatment pada fitting logam, khususnya material komposit, bukanlah sekadar memanaskan lalu mendinginkan. Ini adalah prosedur metalurgi presisi yang bertujuan mengubah sifat mekanik material secara terkendali. Kompleksitas muncul karena fitting logam komposit seringkali terdiri dari logam dasar dengan lapisan pelapis yang memiliki karakteristik termal berbeda. Ketidakseragaman pemanasan atau pendinginan dapat menciptakan zona dengan kekerasan yang bervariasi drastis.

Tantangan pertama adalah profil heat treatment yang sangat presisi. Material komposit membutuhkan ramping rate suhu yang spesifik untuk mencegah delaminasi atau difusi atom yang tidak diinginkan antara lapisan. Kesalahan sedikit saja, seperti over-heating, dapat menyebabkan pertumbuhan butiran logam dasar yang berlebihan, menurunkan kekerasan dan ketangguhan. Sebaliknya, under-heating menghasilkan transformasi fasa yang tidak sempurna, membuat permukaan fitting rentan terhadap keausan dini.

Kedua, perbedaan sifat mekanik antara logam dasar dan lapisan pelapis menimbulkan tantangan tersendiri. Lapisan keras mungkin mencapai kekerasan ideal, sementara inti fitting tetap lunak akibat laju pendinginan yang tidak optimal. Kondisi ini menciptakan titik lemah yang berbahaya, terutama pada sambungan bertekanan tinggi. Dampak operasionalnya langsung terasa: kebocoran, retak, hingga kegagalan fungsi total saat fitting beroperasi. Di sinilah kontrol kualitas menjadi benteng terakhir yang tidak bisa ditawar lagi.

Kebutuhan Pengujian yang Harus Dipenuhi

Untuk mengatasi tantangan tersebut, metode pengujian kekerasan yang Anda butuhkan harus melampaui sekadar akurat. Di tengah ritme produksi masal yang cepat, laboratorium QA tidak bisa lagi bergantung pada metode konvensional yang kaku dan lambat. Serangkaian kebutuhan spesifik harus dipenuhi agar kontrol kualitas efektif:

1. Pengujian Non-Destruktif (NDT): Ini adalah syarat mutlak. Fitting logam adalah produk jadi yang bernilai tinggi. Metode pengujian tidak boleh meninggalkan bekas lekukan permanen yang mengubah dimensi atau integritas struktural komponen. Anda tidak ingin produk Anda cacat justru karena proses inspeksi.
2. Portabilitas Tinggi: Pengujian seharusnya bisa berpindah ke produk, bukan sebaliknya. Membawa lusinan fitting berukuran besar ke laboratorium adalah pemborosan waktu. Anda memerlukan alat yang dapat beroperasi langsung di lantai produksi, di gudang penyimpanan, atau bahkan saat proses incoming inspection material.
3. Kemampuan Mengukur pada Geometri Kompleks: Fitting memiliki desain rumit—leher, ulir, permukaan melengkung, dan area tersembunyi. Alat ukur ideal harus memiliki probe ringkas yang mampu menjangkau titik-titik kritis ini tanpa kesulitan. Mengabaikan area kritis ini sama dengan membiarkan potensi kegagalan lolos dari pengawasan.
4. Akurasi dan Repetabilitas Tinggi: Dokumentasi QA adalah segalanya. Hasil pengukuran harus konsisten, telusur, dan dapat diandalkan untuk pengambilan keputusan pass/fail berdasarkan spesifikasi material standar seperti ASTM.

Solusi dengan Alat Ukur Kekerasan Portabel NOVOTEST TD2

Melihat kebutuhan tersebut, NOVOTEST TD2 muncul sebagai jawaban yang tepat dan efisien. Perangkat ini bukan sekadar alat ukur; ia adalah solusi terintegrasi yang merancang ulang cara Anda melakukan kontrol kualitas heat treatment. NOVOTEST TD2 menggunakan metode dinamis Leeb, sebuah teknik pengujian yang mengukur kecepatan pantulan sebuah impact body dari permukaan material uji. Metode ini secara inheren bersifat non-destruktif: jejak yang ditinggalkan sangat minim, seringkali tidak terlihat dengan mata telanjang.

Keunggulan utamanya terletak pada desainnya yang kompak dan portabel. Dengan berat hanya 0,2 kg, unit elektronik ini mudah digenggam dan dioperasikan hanya dengan satu tangan. Alat ini tidak membutuhkan instalasi rumit atau meja kerja khusus. Fleksibilitasnya diperluas dengan kemampuan mengonversi nilai Leeb ke berbagai skala kekerasan konvensional. Anda dapat langsung membaca hasil dalam skala Rockwell (HRC), Brinell (HB), atau Vickers (HV) sesuai dengan standar yang berlaku di industri Anda. Hasil pengukuran tersebut muncul secara instan pada layar digital, menghilangkan potensi kesalahan pembacaan manual dan mempercepat proses dokumentasi.

Spesifikasi Kunci NOVOTEST TD2

Untuk memudahkan Anda mengevaluasi, berikut ringkasan kemampuan utama perangkat ini:

Data ini menunjukkan bahwa NOVOTEST TD2 tidak hanya gesit, tetapi juga mampu bekerja di lingkungan pengukuran yang menantang, termasuk pada fitting dengan permukaan yang tidak sepenuhnya halus.

Cara Kerja NOVOTEST TD2 dan Aplikasi di Lapangan

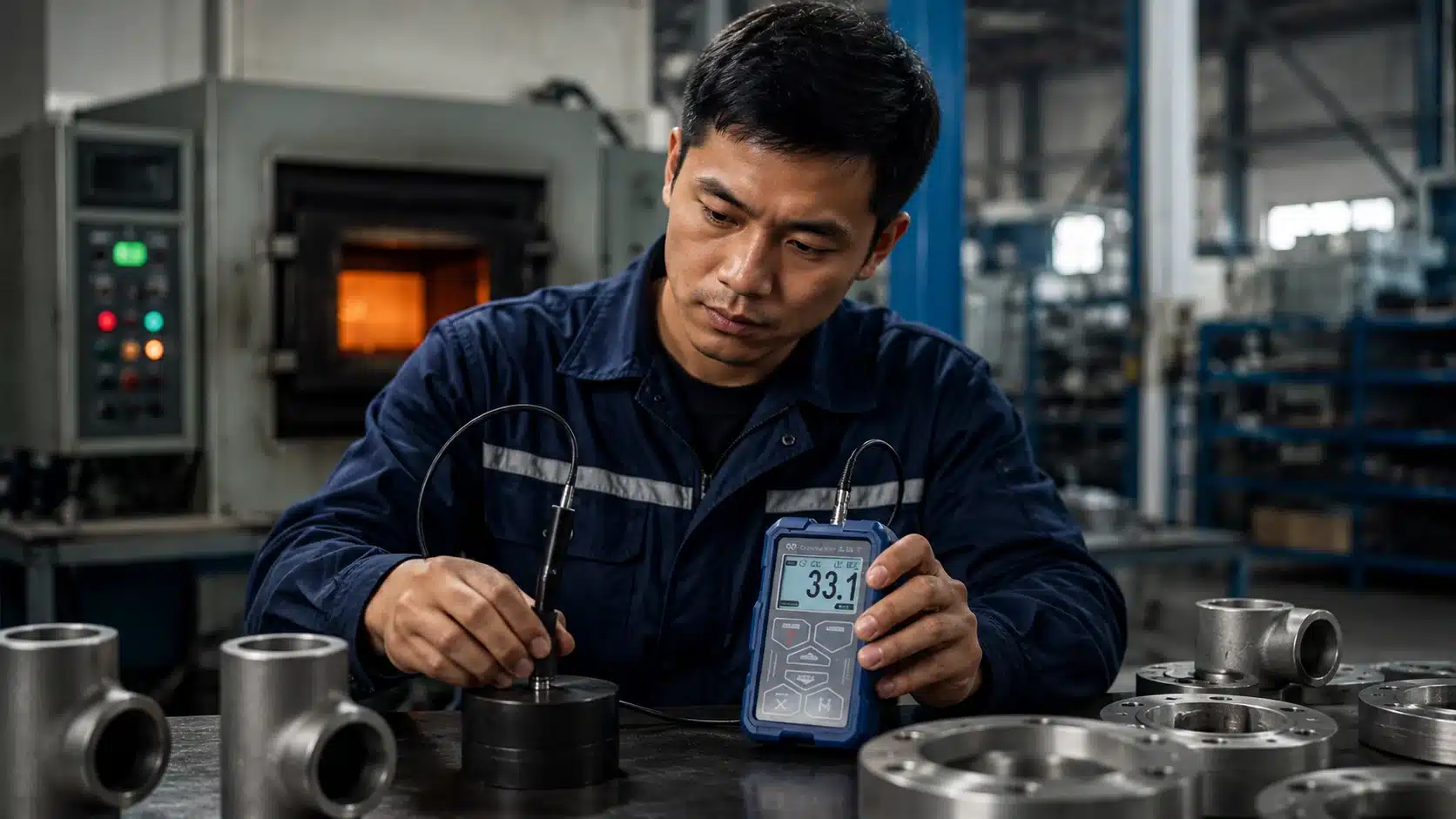

Implementasi NOVOTEST TD2 dalam alur kerja quality control Anda sangatlah efisien. Berikut adalah panduan langkah demi langkah praktis untuk mengintegrasikannya, khususnya untuk memvalidasi proses heat treatment fitting logam:

Langkah 1: Persiapan Permukaan Fitting
Pilih titik pengukuran yang representatif, terutama pada area kritis seperti leher fitting atau di dekat ulir. Bersihkan area tersebut dari kontaminan seperti oli, debu, atau kerak oksida. Untuk NOVOTEST TD2, persiapan ini tidak perlu sampai mengkilap sempurna; perangkat ini mampu mengukur pada permukaan dengan struktur kasar seperti hasil pengecoran.

Langkah 2: Kalibrasi Cepat
Sebelum memulai sesi pengukuran, lakukan kalibrasi menggunakan blok standar yang disertakan. Proses ini sangat sederhana, cukup lakukan beberapa kali tumbukan pada blok standar dan sesuaikan nilainya. Ini menjamin akurasi hasil pengukuran sesuai dengan spesifikasi material yang Anda uji.

Langkah 3: Eksekusi Pengukuran Pra-Heat Treatment
Ambil sampel dari batch fitting sebelum masuk ke tungku pemanas. Ukur kekerasan dasarnya. Data ini menjadi baseline penting untuk memastikan material baku sudah sesuai spesifikasi.

Langkah 4: Inspeksi Pasca-Heat Treatment & Curing
Setelah proses quenching dan tempering selesai, lakukan pengukuran di titik yang sama atau titik yang setara. Lakukan 3-5 kali tumbukan pada setiap titik dan ambil nilai rata-ratanya untuk mendapatkan kekerasan representatif.

Langkah 5: Validasi dan Dokumentasi
Bandingkan hasil kekerasan akhir dengan target yang telah ditetapkan dalam spesifikasi teknis produk. Catat semua hasil, baik manual maupun digital, sebagai bagian dari dokumen QA yang telusur.

Tips untuk Fitting Silinder atau Melengkung:
Saat mengukur pada permukaan bulat, pastikan posisi probe benar-benar stabil dan tegak lurus terhadap permukaan. Sandarkan fitting pada permukaan solid untuk menghindari getaran. Untuk fitting berdiameter kecil, gunakan penyangga khusus atau pastikan arah tumbukan tepat normal terhadap bidang tangensial titik ukur.

Studi Implementasi Singkat: Meningkatkan Kualitas Heat Treatment

Mari kita tinjau sebuah skenario realistis di sebuah pabrik manufaktur fitting hidrolik. Selama ini, departemen QA mencatat tingkat reject rate mencapai 8% akibat masalah kekerasan yang tidak merata setelah proses oil quenching. Masalah ini menciptakan pembengkakan biaya material, tambahan jam kerja, dan keterlambatan pengiriman.

Manajemen kemudian menerapkan solusi kontrol kualitas berbasis NOVOTEST TD2. Alih-alih mengukur secara sporadis, mereka menerapkan protokol baru: 10% dari setiap batch fitting diuji kekerasannya pada tiga titik berbeda sebelum dan setelah proses tempering. Proses pengujian ini diintegrasikan langsung ke dalam siklus produksi oleh operator heat treatment sendiri.

Hasilnya, dalam waktu hanya tiga bulan, reject rate yang terkait masalah kekerasan anjlok signifikan menjadi 1,2%. Penghematan biaya mencapai puluhan juta rupiah per bulan berkat berkurangnya material sisa dan pengerjaan ulang. Umpan balik dari operator sangat positif, menyoroti bahwa kecepatan pengujian (hanya beberapa detik per titik) dan kemudahan membaca hasil digital tidak menghambat laju produksi. Studi ini membuktikan bahwa alat yang tepat dapat mengubah titik masalah menjadi keunggulan kompetitif.

Keunggulan NOVOTEST TD2 Dibanding Metode Konvensional

Mengapa Anda harus beralih ke NOVOTEST TD2 dari metode uji laboratorium tradisional? Perbandingan berikut akan memberikan perspektif yang jelas, terutama dalam konteks pengujian di lini produksi:

1. Portabilitas vs. Mesin Diam
Metode Rockwell, Brinell, atau Vickers memerlukan mesin penguji meja yang besar, berat, dan sensitif terhadap getaran. Ini membatasi pengujian hanya di laboratorium. Sebaliknya, NOVOTEST TD2 yang portabel memungkinkan Anda membawa laboratorium ke dekat objek uji, memangkas waktu handling komponen secara drastis.

2. Benar-benar Non-Destruktif vs. Destruktif Parsial
Meskipun terkesan minor, metode Rockwell dan Vickers konvensional meninggalkan lekukan permanen yang, dalam beberapa kasus pada fitting presisi atau estetis, dapat dianggap sebagai cacat mikro. Uji Brinell jelas lebih invasif. Metode Leeb pada NOVOTEST TD2 praktis tidak meninggalkan bekas yang berarti, menjaga integritas produk akhir seratus persen.

3. Kecepatan Uji: Detik vs. Menit
Satu siklus pengujian dengan NOVOTEST TD2 selesai dalam hitungan detik. Operator hanya perlu menempelkan probe, memicu, dan membaca hasilnya. Sementara itu, pengujian Rockwell memerlukan penerapan beban awal (minor load) dan beban utama (major load), lalu menunggu siklus berlangsung. Ini memakan waktu lebih lama, apalagi jika harus mempersiapkan sampel dari produk.

Berikut perbandingan ringkasnya:

Tips Memilih Alat Ukur Kekerasan yang Tepat untuk Fitting Logam

Menentukan alat ukur yang sesuai dengan kebutuhan spesifik Anda adalah kunci sukses investasi. Baik Anda mempertimbangkan NOVOTEST TD2 atau perangkat lainnya, berikut kriteria evaluasi yang harus Anda gunakan:

• Cakupan Rentang Kekerasan Material: Pastikan alat mampu mencakup rentang kekerasan material fitting Anda. NOVOTEST TD2 dapat mengukur dari baja keras dengan HRC 20-70 hingga logam non-besi seperti paduan aluminium yang lebih lunak, menjadikannya serbaguna.
• Kesesuaian Geometri Benda Uji: Evaluasi apakah probe dapat mengakses area kritis pada fitting Anda. Desain probe NOVOTEST TD2 yang ramping sangat ideal untuk area terbatas. Namun, pada alur internal yang sangat dalam, Anda mungkin perlu mempertimbangkan probe khusus.
• Verifikasi Akurasi dan Sertifikasi: Jangan hanya percaya pada brosur. Tanyakan tentang sertifikasi kalibrasi dan ketelusurannya ke standar nasional atau internasional (seperti ASTM A596 yang menjadi dasar kerja TD2).
• Kemudahan Operasi dan Ekosistem Purna Jual: Alat canggih tidak berguna jika terlalu rumit. Pilih alat dengan antarmuka intuitif. Lebih penting lagi, pastikan Anda memiliki akses ke dukungan purna jual yang responsif. Di sinilah peran distributor resmi seperti CV. Java Multi Mandiri menjadi vital. Mereka bukan hanya penyedia produk, tetapi juga konsultan yang memastikan Anda mendapatkan pelatihan awal, layanan kalibrasi, dan dukungan teknis yang memastikan perangkat Anda beroperasi optimal tanpa henti.

Kesimpulan

Kontrol kualitas pada heat treatment fitting logam adalah perang melawan variabel yang tidak kasat mata. Ketidakseragaman kekerasan adalah musuh utama yang menyebabkan reject parts, kebocoran anggaran, dan kerusakan reputasi. Anda tidak bisa mengelola apa yang tidak bisa Anda ukur dengan cepat dan akurat. NOVOTEST TD2 mentransformasi tantangan ini dengan menghadirkan pengujian non-destruktif yang presisi, portabel, dan instan—langsung di titik proses produksi Anda. Dari persiapan permukaan yang simpel hingga hasil yang langsung terbaca dalam berbagai skala, alat ini memberdayakan operator Anda untuk bertindak bukan hanya sebagai eksekutor, tetapi sebagai penjaga kualitas.

Mengintegrasikan NOVOTEST TD2 ke dalam lini produksi Anda berarti mencegah masalah sebelum muncul, bukan sekadar menemukannya di akhir. Ini adalah investasi strategis untuk konsistensi, efisiensi, dan keunggulan kompetitif. Dapatkan demonstrasi langsung dan konsultasikan kebutuhan spesifik pengujian Anda dengan CV. Java Multi Mandiri, mitra distribusi yang mendukung penuh peningkatan kualitas produk Anda melalui solusi alat ukur dan pengujian yang andal.

FAQ

Apakah NOVOTEST TD2 bisa digunakan untuk fitting dengan permukaan kasar atau tidak rata?

Ya. Salah satu fitur unggulan NOVOTEST TD2 adalah kemampuannya untuk mengukur pada permukaan yang tidak diproses secara halus, seperti hasil coran (casting) atau tempaan (forging). Prinsip pengujian dinamis Leeb cukup toleran terhadap variasi kecil di permukaan. Namun, pastikan area pengukuran bebas dari kerak tebal atau lapisan longgar yang dapat meredam tumbukan probe.

Bagaimana cara mengkalibrasi NOVOTEST TD2 agar hasilnya akurat?

Prosesnya sangat mudah. Perangkat dilengkapi dengan blok uji standar yang memiliki nilai kekerasan tersertifikasi. Anda cukup mengaktifkan mode kalibrasi pada perangkat, melakukan beberapa kali pengukuran pada blok standar tersebut, dan kemudian menyesuaikan nilai baca pada alat agar sesuai dengan nilai tersertifikasi blok. Lakukan kalibrasi ini secara berkala atau sebelum sesi pengukuran kritis.

Apakah metode Leeb pada NOVOTEST TD2 sudah diakui standar industri?

Metode Leeb yang digunakan oleh NOVOTEST TD2 sudah terstandarisasi secara internasional dalam ASTM A596. Standar ini memberikan panduan lengkap untuk pengujian kekerasan menggunakan metode pantulan (Leeb) dan memastikan ketelusuran hasil pengukuran. Ini menjadikan data dari TD2 sah dan dapat diterima dalam dokumentasi QA yang ketat.

Berapa lama waktu yang dibutuhkan untuk satu kali pengukuran?

Satu kali siklus pengukuran sangat cepat, hanya membutuhkan waktu sekitar 3 hingga 5 detik setelah probe ditempelkan ke permukaan. Waktu ini mencakup proses cocking, tumbukan, pembacaan sinyal, dan menampilkan nilai kekerasan pada layar digital. Kecepatan ini memungkinkan Anda untuk menguji banyak titik dalam waktu singkat.

Rekomendasi Hardness Tester

References

1. ASTM A596 / A596M-14, Standard Specification for Hardness Testing by the Leeb Rebound Method, ASTM International, West Conshohocken, PA, 2014.
2. Chandler, H. (Ed.). (1999). Hardness Testing (2nd ed.). ASM International.
3. Dossett, J. L., & Boyer, H. E. (2006). Practical Heat Treating (2nd ed.). ASM International.
4. Novotest. (n.d.). Portable Hardness Tester T-D2. Official Product Documentation.
5. Totten, G. E. (Ed.). (2006). Steel Heat Treatment: Metallurgy and Technologies. CRC Press.
