Retak fatik menjadi ancaman serius pada sambungan las pipeline jacket. Cacat ini sering kali berawal dari alur sempit—sebuah diskontinuitas permukaan—yang gagal terdeteksi selama inspeksi. Bayangkan, sebuah celah kecil dengan lebar kurang dari 2 milimeter yang tidak terverifikasi, perlahan berkembang menjadi titik awal kegagalan struktural. Ini bukan sekadar masalah estetika; ini adalah risiko keselamatan dan operasional yang signifikan.

Di sinilah Anda memerlukan alat yang presisi dan mampu menjangkau area paling kritis sekalipun. Surface Profile Gauge NOVOTEST LIMIT hadir sebagai solusi. Alat ukur analog ini, dengan desain probe No.2 berdiameter minimum 1,7 mm, dirancang khusus untuk mengukur kedalaman alur dan lubang sempit secara akurat. Kepatuhannya terhadap standar internasional seperti ASTM D 4417-B, SANS 5772, US Navy NSI 009-32, dan PPI 63101-000 memastikan data yang Anda peroleh valid dan siap digunakan untuk verifikasi acceptance criteria. Dengan alat ini, Anda tidak hanya mengukur, tetapi memastikan integritas struktural setiap sambungan las.

1. Persiapan dan Alat yang Dibutuhkan
2. Prosedur Pengukuran Alur Sempit dengan Surface Profile Gauge NOVOTEST LIMIT
3. Interpretasi Hasil Pengukuran
4. Tips dan Best Practices
5. Kesalahan Umum yang Harus Dihindari
6. Spesifikasi Utama Surface Profile Gauge NOVOTEST LIMIT
7. Kesimpulan
8. FAQ
   1. Mengapa pengukuran alur sempit pada las sangat penting?
   2. Apakah Surface Profile Gauge NOVOTEST LIMIT bisa digunakan untuk material selain baja?
   3. Berapa diameter minimum probe yang tersedia dan kapan sebaiknya digunakan?
   4. Bagaimana cara melakukan kalibrasi Surface Profile Gauge NOVOTEST LIMIT?
9. References

Persiapan dan Alat yang Dibutuhkan

Sebelum memulai pengukuran, mempersiapkan alat dan area kerja adalah kunci untuk memperoleh data yang akurat dan andal. Proses ini menghilangkan variabel yang dapat mengontaminasi hasil pengukuran Anda. Berikut adalah daftar peralatan yang wajib Anda siapkan:

1. Surface Profile Gauge NOVOTEST LIMIT dan Probe No.2: Ini adalah instrument utama Anda. Pastikan gauge analog dalam kondisi baik dan probe No.2 (diameter kontak minimal 1,7 mm) tersedia untuk mengakses alur sempit. Probe lain mungkin tersedia, namun probe No.2 adalah kunci untuk celah terbatas.
2. Plat Referensi Kalibrasi: Plat datar dengan kekasaran permukaan yang tersertifikasi. Ini penting untuk melakukan kalibrasi titik nol sesuai prosedur ASTM D 4417-B.
3. Alat Pembersih: Sikat kawat halus untuk membersihkan terak las dan kotoran. Sediakan juga kain bersih yang tidak berbulu untuk mengelap permukaan. Pastikan area pengukuran benar-benar kering.
4. Form Pencatatan Data: Gunakan lembar kerja atau buku catatan untuk merekam setiap nilai pengukuran, lokasi, dan waktu pengujian. Ini penting untuk traceability.
5. Perlengkapan Keselamatan: Kenakan sarung tangan dan kacamata pengaman. Area pengelasan mungkin memiliki sisi tajam atau sisa material yang berbahaya.

Dengan semua alat ini dalam jangkauan, Anda siap melakukan pengukuran yang efisien dan bebas dari kesalahan akibat persiapan yang buruk.

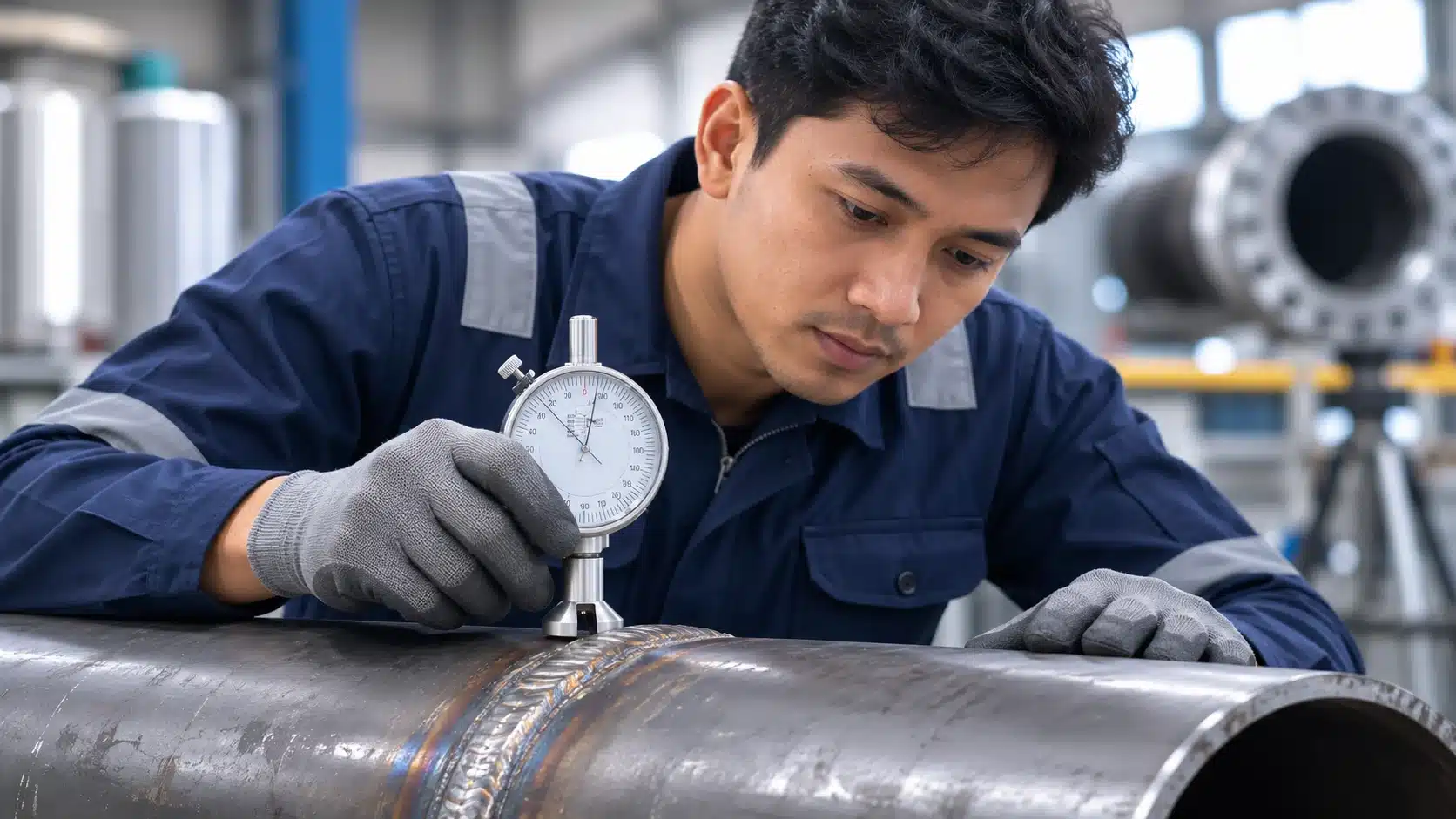

Prosedur Pengukuran Alur Sempit dengan Surface Profile Gauge NOVOTEST LIMIT

Ikuti langkah-langkah sistematis ini untuk memastikan setiap pengukuran alur sempit pada sambungan las menghasilkan data yang presisi. Prinsipnya sederhana: gauge mengukur jarak vertikal dari puncak ke lembah permukaan.

1. Bersihkan Permukaan Las: Gunakan sikat kawat untuk menghilangkan semua terak, percikan las, dan material asing lainnya. Lanjutkan dengan mengelap area target menggunakan kain bersih hingga bebas dari minyak, debu, atau kelembapan. Permukaan yang terkontaminasi adalah sumber utama kesalahan pengukuran.
2. Pasang Probe dan Kalibrasi: Pasang probe No.2 dengan kuat pada gauge. Lakukan kalibrasi titik nol dengan menempatkan ujung probe pada plat referensi datar. Tekan gauge hingga landasan kontak menyentuh plat dengan stabil. Jika jarum skala analog tidak menunjuk tepat di angka nol, lakukan penyesuaian hingga benar.
3. Posisikan Gauge: Tempatkan landasan kontak gauge di permukaan base metal yang solid, tepat di samping alur yang ingin Anda ukur. Pastikan posisinya stabil dan tidak bergeser. Ujung probe harus berada tepat di atas titik terdalam alur.
4. Lakukan Pengukuran: Tekan tombol pengukur secara perlahan dan stabil hingga ujung probe menyentuh dasar alur. Jangan memberikan tekanan berlebih. Lepaskan tombol dan biarkan mekanisme pegas mengembalikan probe. Baca nilai yang ditunjukkan jarum pada skala analog.
5. Ulangi dan Validasi: Catat hasil Anda. Pindahkan gauge dan ulangi pengukuran di minimal tiga lokasi berbeda sepanjang alur yang sama. Jika Anda menemukan perbedaan nilai antar titik pengukuran lebih dari 10%, ulangi seluruh langkah untuk memastikan validitas data.
6. Dokumentasikan: Catat semua hasil akhir, termasuk nilai maksimum, pada form pencatatan data Anda.

Dengan mengikuti prosedur ini, Anda mentransformasi pengukuran dari sekadar aktivitas menjadi proses jaminan kualitas yang terstruktur.

Interpretasi Hasil Pengukuran

Data yang Anda peroleh dari skala analog Surface Profile Gauge NOVOTEST LIMIT tidak berarti sebelum Anda interpretasikan terhadap kriteria yang berlaku. Proses ini menentukan apakah sebuah alur adalah variasi permukaan normal atau sebuah defect yang memerlukan tindakan perbaikan.

1. Pertama, baca skala dengan cermat. Gauge NOVOTEST LIMIT memiliki rentang ukur 0,05 hingga 8 mm. Pastikan Anda membaca satuan dengan benar, baik dalam milimeter (mm) atau konversi ke mikrometer (µm) jika acceptance criteria Anda mengharuskannya.
2. Kedua, bandingkan kedalaman maksimum yang Anda ukur dengan batas izin yang ditetapkan dalam kode atau standar proyek Anda. Sebagai contoh, AWS D1.1 Structural Welding Code menetapkan batas ketat untuk diskontinuitas permukaan seperti undercut. Jika kedalaman alur melebihi batas ini, area tersebut harus Anda tandai sebagai defect.
3. Ketiga, rekomendasikan tindakan. Alur yang melebihi batas kedalaman seringkali memerlukan perbaikan seperti penggerindaan ringan dan pengelasan ulang. Yang lebih penting, rekam semua data—nilai kedalaman, lokasi pengukuran, dan ID inspector—dalam laporan inspeksi Anda. Dokumentasi ini adalah bukti obyektif bahwa Anda telah menjalankan proses verifikasi sesuai standar jaminan kualitas.

Tips dan Best Practices

Untuk meningkatkan akurasi dan konsistensi pengukuran di lapangan, terapkan praktik-praktik terbaik berikut. Ini akan membedakan teknisi yang kompeten dari yang hanya sekadar mengambil data.

• Jaga Posisi Tegak Lurus: Pastikan jalur pergerakan probe dan landasan gauge selalu tegak lurus (90 derajat) terhadap permukaan yang diukur. Kemiringan sekecil apa pun akan menimbulkan kesalahan paralaks pada pembacaan skala analog dan menghasilkan data yang tidak valid.
• Rutin Bersihkan Probe: Setelah setiap sesi pengukuran atau saat berpindah antar titik, bersihkan ujung probe No.2 dengan kain lembut. Debu atau partikel logam yang menempel pada ujung probe sebesar 1,7 mm ini dapat mempengaruhi titik nol dan akurasi pengukuran Anda.
• Kalibrasi Ulang Secara Berkala: Jangan hanya mengandalkan satu kali kalibrasi di awal. Lakukan kalibrasi ulang titik nol pada plat referensi setiap kali Anda berpindah area inspeksi atau setelah alat mengalami penggunaan intensif. Suhu dan tekanan mekanis dapat mempengaruhi setting alat.
• Pilih Lokasi Secara Strategis: Fokuskan pengukuran pada area yang mewakili kondisi terburuk, bukan hanya area yang mudah dijangkau. Inspeksi visual awal akan membantu Anda mengidentifikasi lokasi dengan alur terdalam dan tersempit yang paling berpotensi menjadi pemicu retak fatik.

Dengan menginternalisasi tips ini, Anda memaksimalkan keandalan Surface Profile Gauge NOVOTEST LIMIT dan meningkatkan kredibilitas hasil inspeksi Anda.

Kesalahan Umum yang Harus Dihindari

Mengetahui apa yang tidak boleh dilakukan sama pentingnya dengan mengetahui prosedur yang benar. Hindari lima kesalahan umum berikut untuk mencegah data tidak valid dan potensi lolosnya defect kritis.

1. Menggunakan Probe yang Salah: Ini adalah kesalahan paling fatal. Jika Anda menggunakan probe dengan diameter kontak lebih besar dari lebar alur, ujung probe tidak akan mencapai dasarnya. Anda hanya akan mengukur lebar celah, bukan kedalamannya. Probe No.2 dengan diameter minimum 1,7 mm adalah satu-satunya yang dapat menjangkau alur sempit secara efektif.
2. Mengukur Permukaan Basah atau Kotor: Minyak, gemuk, atau kelembapan akan mengisi celah mikro dan mengurangi kedalaman alur yang terukur. Pengukuran pada permukaan yang belum bersih sempurna selalu menghasilkan data yang optimis dan menyesatkan.
3. Salah Membaca Skala: Gauge ini adalah alat analog. Membaca dari sudut yang salah atau di bawah pencahayaan buruk akan menghasilkan interpretasi nilai yang keliru. Posisikan mata Anda langsung di depan jarum penunjuk saat membaca.
4. Mengabaikan Prosedur Kalibrasi: Melewatkan kalibrasi sebelum dan sesudah pengukuran adalah undangan untuk kesalahan. Menggunakan gauge yang titik nolnya bergeser akan membuat semua pengukuran Anda bias dan tidak dapat dipertanggungjawabkan.
5. Hanya Mengandalkan Satu Titik Pengukuran: Alur adalah diskontinuitas tiga dimensi dengan kedalaman yang bervariasi. Satu titik pengukuran tunggal tidak cukup untuk merepresentasikan keseluruhan karakteristiknya. Selalu lakukan minimal tiga kali pengukuran di sepanjang alur.

Dengan menghindari jebakan-jebakan ini, Anda memastikan integritas data inspeksi dan menjamin bahwa tidak ada cacat kritis yang terlewat.

Spesifikasi Utama Surface Profile Gauge NOVOTEST LIMIT

Memahami spesifikasi alat adalah fondasi untuk menggunakannya dengan tepat. Tabel berikut merangkum parameter kunci dari Surface Profile Gauge NOVOTEST LIMIT yang akan membantu Anda dalam pengambilan keputusan teknis di lapangan.

Data ini menegaskan bahwa NOVOTEST LIMIT bukan hanya alat ukur biasa, melainkan instrumen yang kompak, ringan, dan sangat terverifikasi untuk tugas inspeksi kritis di industri.

Kesimpulan

Cacat alur sempit pada sambungan las pipeline jacket adalah ancaman laten yang dapat berkembang menjadi retak fatik dan kegagalan operasional. Mengukurnya bukanlah opsi, melainkan mandat jaminan kualitas yang tidak bisa ditawar. Surface Profile Gauge NOVOTEST LIMIT membuktikan diri sebagai instrumen vital untuk tugas ini. Kemampuannya menjangkau celah hingga 1,7 mm dengan probe No.2, dikombinasikan dengan kepatuhan terhadap standar ketat ASTM, SANS, dan US Navy, memberikan presisi yang Anda butuhkan untuk memverifikasi setiap defect terhadap acceptance criteria. Dengan menerapkan prosedur pengukuran yang benar, interpretasi data yang akurat, dan praktik terbaik yang konsisten, Anda secara langsung memastikan integritas struktural, memperpanjang umur aset, dan yang terpenting, menjaga keselamatan. Keandalan data Anda adalah fondasi dari keandalan infrastruktur.

Untuk mendukung proses pengendalian kualitas Anda, CV. Java Multi Mandiri hadir sebagai mitra strategis dalam pengadaan alat ukur. Sebagai supplier dan distributor resmi, kami menyediakan berbagai instrument presisi, termasuk Surface Profile Gauge NOVOTEST LIMIT, untuk kebutuhan inspeksi pengelasan, pengecatan, dan pengujian material di berbagai sektor industri di Indonesia. Kami tidak menyediakan jasa testing, melainkan menjadi sumber terpercaya bagi perusahaan Anda untuk mendapatkan alat uji yang tepat dan berkualitas. Pelajari lebih lanjut tentang kontribuysi kami dan jadwalkan konsultasi kebutuhan perusahaan Anda hari ini.

FAQ

Mengapa pengukuran alur sempit pada las sangat penting?

Alur sempit pada las, seperti undercut, bertindak sebagai konsentrator tegangan (stress riser). Di bawah beban siklik atau operasi dinamis pada pipeline jacket, konsentrasi tegangan ini secara signifikan mempercepat inisiasi dan propagasi retak fatik. Retak fatik yang tidak terdeteksi dapat menyebabkan kegagalan mendadak tanpa deformasi plastis yang terlihat. Oleh karena itu, mengukur kedalaman alur bukan sekadar prosedur, melainkan langkah kritis untuk memvalidasi keamanan integritas struktural dan mencegah kebocoran atau keruntuhan yang berpotensi bencana.

Apakah Surface Profile Gauge NOVOTEST LIMIT bisa digunakan untuk material selain baja?

Ya, Anda dapat menggunakannya pada material lain. Prinsip pengukuran profil permukaan (puncak-ke-lembah) tidak terbatas pada baja. Anda bisa mengaplikasikannya pada aluminium, tembaga, plastik keras, atau material komposit, selama permukaan tersebut memiliki kekerasan yang cukup untuk menahan tekanan kontak dari ujung probe. Kuncinya adalah memastikan kalibrasi Anda menggunakan plat referensi yang sesuai dan probe tidak akan menggores atau merusak permukaan material yang lebih lunak secara signifikan.

Berapa diameter minimum probe yang tersedia dan kapan sebaiknya digunakan?

Surface Profile Gauge NOVOTEST LIMIT dapat dilengkapi dengan probe No.2 yang memungkinkan pengukuran diameter lubang atau lebar alur minimum 1,7 mm. Anda sebaiknya menggunakan probe ini secara spesifik ketika berhadapan dengan diskontinuitas yang sangat sempit, di mana probe standar dengan diameter lebih besar tidak dapat masuk untuk menyentuh dasar alur. Inspeksi visual awal adalah kunci untuk menentukan apakah Anda memerlukan probe khusus ini untuk mengukur undercut atau retakan mikro.

Bagaimana cara melakukan kalibrasi Surface Profile Gauge NOVOTEST LIMIT?

Prosedur kalibrasi cukup sederhana dan wajib Anda lakukan. Pertama, pastikan Anda memiliki plat referensi kalibrasi yang datar dan bersih. Pasang probe yang akan digunakan pada gauge. Tempatkan ujung probe dan landasan kontak gauge secara tegak lurus dan stabil pada plat referensi. Tekan tombol pengukur sepenuhnya, lalu baca posisi jarum pada skala analog. Skala harus menunjukkan angka nol. Jika tidak, gunakan mekanisme penyetel titik nol pada gauge untuk menyesuaikannya. Ulangi proses ini hingga jarum secara konsisten kembali ke nol setelah ditekan, untuk memastikan keakuratan sebelum memulai inspeksi.

Rekomendasi Hardness Tester

References

1. ASTM International. (n.d.). ASTM D4417 – Standard Test Methods for Field Measurement of Surface Profile of Blast Cleaned Steel.
2. American Welding Society. (2020). AWS D1.1/D1.1M:2020 Structural Welding Code — Steel.
3. Naval Sea Systems Command. (n.d.). NAVSEA Standard Item 009-32, Surface Preparation of Metals Prior to Painting.
4. Weman, K. (2012). Welding Processes Handbook. Woodhead Publishing.
5. Matthews, C. (2014). Engineers’ Data Book. John Wiley & Sons.
