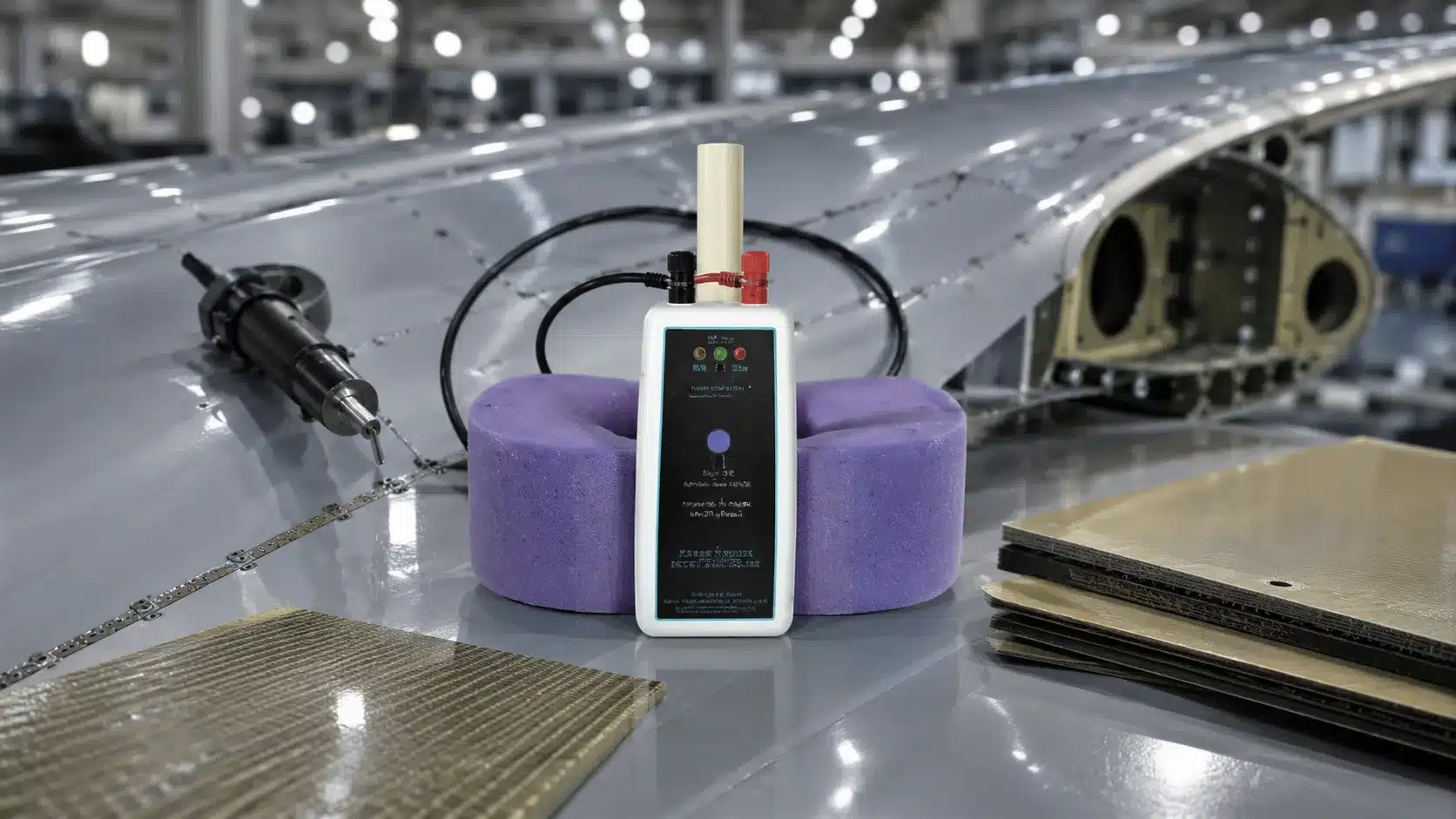

Integritas sebuah wing panel menentukan tidak hanya performa aerodinamis, tetapi juga keselamatan mutlak kendaraan atau pesawat Anda. Namun, masalah tersembunyi seperti porositas pada lapisan pelindung seringkali menjadi silent killer. Cacat mikroskopis ini memicu korosi, menciptakan kelemahan struktural, dan merusak fungsi coating tanpa bisa Anda lihat dengan mata telanjang. Inspeksi visual biasa tidak lagi memadai. Anda membutuhkan metode yang mampu menembus permukaan tanpa meninggalkan bekas kerusakan. Di sinilah inspeksi non destruktif wing panel dengan NOVOTEST ED‑3D menjadi game-changer. Alat ini memungkinkan Anda mendeteksi diskontinuitas lapisan secara cepat, tepat, dan tanpa merusak komponen yang mahal. Artikel ini memandu Anda, para teknisi NDT dan QC supervisor, dengan langkah praktis untuk memastikan setiap wing panel lolos standar kualitas tertinggi secara konsisten.

1. Checklist Utama Inspeksi Porositas Wing Panel
2. Penjelasan Tiap Poin Penting
3. Standar atau Regulasi Terkait
4. Tools yang Direkomendasikan
5. Kesalahan yang Sering Terjadi
6. Quick Audit Template
7. Kesimpulan
8. FAQ
   1. Apa keunggulan NOVOTEST ED‑3D dibandingkan alat inspeksi porositas lainnya?
   2. Apakah inspeksi porositas dengan NOVOTEST ED‑3D dapat dilakukan pada wing panel yang sudah terpasang di kendaraan?
   3. Berapa frekuensi kalibrasi yang direkomendasikan?
   4. Bisakah alat ini mendeteksi jenis cacat selain porositas, seperti delaminasi?
9. References

Checklist Utama Inspeksi Porositas Wing Panel

Kunci sukses inspeksi non destruktif wing panel bukan hanya terletak pada alat, melainkan pada prosedur yang disiplin. Mengabaikan satu langkah kecil dapat membiarkan cacat porositas lolos ke tahap produksi selanjutnya. Untuk memastikan repeatabilitas dan akurasi tinggi, ikuti checklist sistematis ini setiap kali Anda menyiapkan pengujian. Konsistensi adalah segalanya.

1. Persiapan Awal Perangkat: Periksa kondisi fisik probe dan pastikan baterai AAA dalam kondisi prima. Pilih mode uji porositas yang sesuai. Alat ini bekerja dengan kontrol tegangan 9V, 67,5V, atau 90V—sesuaikan dengan ketebalan lapisan yang Anda uji.
2. Kalibrasi Sensitivitas: Lakukan kalibrasi otomatis menggunakan blok standar yang memiliki cacat artifisial. Ini memvalidasi bahwa tegangan dan sensitivitas alat masih berada dalam rentang yang akurat untuk mendeteksi diskontinuitas.
3. Tentukan Area Kritis: Fokuskan pemindaian pada area rawan seperti sambungan las, sudut radius lengkung, dan tepi panel. Area ini memiliki tegangan mekanis tinggi sehingga lebih rentan terhadap porositas.
4. Eksekusi Pemindaian Ultrasonik: Basahi spons elektroda dengan cairan elektrolit yang memiliki sifat penetrasi tinggi. Gerakkan probe dengan kecepatan konstan dan pola zig-zag pada permukaan uji seluas 30×80 mm.
5. Identifikasi Sinyal: Perhatikan alarm audio dan visual. Ketika probe melewati pori-pori kecil (pinhole), sirkuit akan tertutup dan memicu indikator kebocoran secara real-time.
6. Dokumentasi Temuan: Catat setiap koordinat yang memicu alarm. Lakukan pengukuran ulang pada titik mencurigakan untuk memverifikasi bahwa sinyal bukan berasal dari noise atau kontaminasi permukaan.
7. Pelaporan Akhir: Susun laporan yang mencakup foto area terindikasi, data tegangan yang digunakan, serta status penerimaan (accept/reject) berdasarkan kriteria yang telah ditetapkan.

Penjelasan Tiap Poin Penting

Memahami alasan teknis di balik setiap langkah sangat krusial. Checklist di atas bukan sekadar rutinitas, melainkan benteng pertahanan kualitas Anda.

Saat Anda melakukan kalibrasi dengan blok standar, Anda tidak hanya sekadar menekan tombol. Anda sedang mengeliminasi variabel lingkungan. NOVOTEST ED‑3D memiliki sistem kalibrasi otomatis, namun operator harus memastikan bahwa blok kalibrasi merepresentasikan geometri dan material wing panel aktual. Jika Anda mengabaikan ini, threshold tegangan bisa jadi terlalu rendah, sehingga noise dibaca sebagai cacat, atau terlalu tinggi, sehingga cacat nyata terabaikan.

Pemilihan area kritis juga membutuhkan pemahaman proses manufaktur. Porositas cenderung muncul di area yang mengalami perubahan tekanan termal atau mekanis selama proses forming. Dengan mengarahkan inspeksi non destruktif wing panel ke area ini, Anda melakukan risk-based inspection, bukan sekadar random check. Kecepatan konstan saat scanning memastikan waktu kontak elektrolit dengan permukaan cukup untuk penetrasi ke dalam pori. Jika Anda menggesek terlalu cepat, pori berdiameter kecil tidak akan sempat terisi elektrolit dan tidak terdeteksi.

Terakhir, dokumentasi bukan hanya formalitas. Data historis hasil pemindaian memungkinkan Anda menganalisis tren cacat. Jika porositas selalu muncul di area yang sama dari batch produksi tertentu, Anda bisa memberikan umpan balik ke tim produksi untuk memperbaiki parameter proses, bukan hanya sekadar men-sortir komponen.

Standar atau Regulasi Terkait

Agar inspeksi Anda memiliki legitimasi dan diterima oleh pelanggan maupun auditor eksternal, Anda harus menyandarkannya pada kerangka standar yang diakui. Inspeksi non destruktif wing panel tanpa kepatuhan standar hanyalah opini subjektif.

Pertama, ASTM E2580 menjadi acuan utama. Standar ini secara spesifik membahas praktik pengujian ultrasonik untuk material panel datar, komposit, dan struktur sandwich core yang sangat relevan dengan wing panel modern. Kedua, ISO 16247 memberikan panduan tentang karakterisasi diskontinuitas pada lapisan, memastikan bahwa apa yang Anda klasifikasikan sebagai porositas sejalan dengan definisi global. Ketiga, jangan abaikan panduan internal pabrikan (OEM). Seringkali, pabrikan menetapkan kriteria acceptance/rejection yang lebih ketat daripada standar umum berdasarkan analisis risiko spesifik kendaraan mereka. Khusus di sektor penerbangan, keselarasan dengan dokumen AS9100/AS9110 adalah wajib. Standar ini tidak hanya menuntut inspeksi yang benar, tetapi juga memastikan bahwa personel yang mengoperasikan alat telah memiliki sertifikasi dan kompetensi yang terdokumentasi. Dengan menerapkan standar ini, Anda mentransformasi proses QC dari sekadar operasional menjadi sistem jaminan kualitas yang kokoh.

Tools yang Direkomendasikan

Kesuksesan inspeksi non destruktif wing panel sangat bergantung pada kesiapan perangkat. Mengandalkan alat yang tidak lengkap sama dengan berlayar tanpa kompas. Berikut adalah ekosistem peralatan yang wajib Anda siapkan:

Pastikan Anda selalu memiliki stok baterai AAA yang memadai. Meskipun satu set baterai mampu bertahan lebih dari 10 jam operasi, kehabisan daya di tengah inspeksi batch besar akan mengganggu alur kerja dan berpotensi menimbulkan kesalahan pencatatan.

Kesalahan yang Sering Terjadi

Bahkan teknisi paling terampil pun bisa jatuh ke dalam jebakan teknis saat melakukan inspeksi non destruktif wing panel. Mengidentifikasi kesalahan ini sebelum terjadi akan menyelamatkan Anda dari lolosnya cacat dan beban biaya pengerjaan ulang.

1. Kalibrasi Seadanya: Jebakan paling umum adalah meyakini bahwa kalibrasi pagi ini masih valid untuk siang ini. Karakteristik elektrolit dan suhu probe dapat berubah. Kalibrasi ulang wajib dilakukan setiap kali Anda berganti batch wing panel atau setelah jeda operasi yang panjang.
2. Tekanan Tangan Tidak Konstan: Menekan probe terlalu ringan membuat elektrolit tidak menempel sempurna; menekan terlalu keras justru bisa ‘menjembatani’ pori kecil dan menghilangkan sinyal alarm. Biasakan untuk menjaga tekanan yang seragam.
3. Interpretasi Noise sebagai Cacat: Seringkali, sisa kontaminan di permukaan memicu alarm palsu. Jika sinyal muncul secara sporadis dan tidak repeatable saat di-scan ulang, bersihkan area tersebut dengan pembersih non-konduktif dan uji lagi.
4. Melewatkan Pembersihan Permukaan: Lapisan debu, minyak, atau sisa polishing compound adalah isolator alami. Mereka akan memblokir elektrolit masuk ke dalam pori, membuat wing panel yang cacat terlihat sempurna di mata alat.
5. Mengabaikan Pengaruh Suhu: Bekerja di lingkungan dengan suhu di bawah -5°C atau di atas +40°C dapat mempengaruhi viskositas elektrolit dan respons komponen elektronik. Pastikan Anda bekerja dalam rentang operasional yang diizinkan.

Quick Audit Template

Untuk memastikan proses inspeksi non destruktif wing panel di lantai produksi berjalan sesuai standar, seorang supervisor atau auditor internal membutuhkan alat verifikasi yang cepat. Gunakan template di bawah ini sebagai checklist audit harian atau mingguan untuk menutup celah kegagalan prosedural.

Template ini mentransformasi audit dari kegiatan mencari kesalahan menjadi alat pencegahan. Jika Anda menemukan tanda silang (✗) pada poin kalibrasi, segera isolasi semua wing panel yang diinspeksi dalam rentang waktu tersebut untuk pengujian ulang. Langkah ini secara drastis mengurangi risiko produk tidak sesuai spesifikasi terkirim ke pelanggan.

Kesimpulan

Menjamin kualitas wing panel melalui inspeksi non destruktif wing panel bukanlah tentang memiliki mesin termahal, melainkan tentang kedisiplinan menjalankan prosedur. Dengan mengaplikasikan checklist sistematis yang telah diuraikan, Anda secara langsung mengurangi risiko human error dan memastikan repeatability pengukuran porositas di setiap siklus produksi. NOVOTEST ED‑3D menawarkan solusi deteksi yang cepat dan andal, tetapi efektivitas sejatinya hanya muncul di tangan operator yang memahami teknik yang benar. Integrasikan kepatuhan terhadap ASTM dan ISO, serta audit internal secara reguler, maka Anda tidak hanya memeriksa cacat, tetapi juga membangun budaya kualitas yang esensial bagi keselamatan pengguna akhir.

Untuk menunjang keberhasilan implementasi standar inspeksi Anda, ketersediaan perangkat yang akurat dan bersertifikat adalah fondasi utama. Sebagai distributor resmi alat ukur dan pengujian di Indonesia, CV. Java Multi Mandiri hadir untuk mendukung kebutuhan pengadaan perangkat NDT di fasilitas Anda. Kami menyediakan berbagai solusi pengukuran, termasuk NOVOTEST ED‑3D, untuk memastikan proses kontrol kualitas Anda berjalan presisi. Kenali lebih dalam komitmen dan portofolio kami di halaman CV. Java Multi Mandiri. Apabila Anda memerlukan informasi teknis lebih lanjut atau ingin memastikan spesifikasi alat sesuai dengan karakteristik produk Anda, tim kami siap membantu melalui halaman konsultasi kebutuhan perusahaan Anda.

FAQ

Apa keunggulan NOVOTEST ED‑3D dibandingkan alat inspeksi porositas lainnya?

Keunggulan utamanya terletak pada fleksibilitas dan kemudahan penggunaannya. NOVOTEST ED‑3D menawarkan tiga pilihan tegangan (9V, 67.5V, 90V) dalam satu perangkat universal, memungkinkan Anda menguji lapisan dengan rentang ketebalan 0 hingga 500 mikron tanpa perlu mengganti instrumen. Sistem kalibrasi otomatisnya meminimalisir risiko setup yang salah, sementara indikator audio-visual dan bobotnya yang ringan (0,2 kg) membuat proses scanning area yang sulit dijangkau menjadi lebih intuitif.

Apakah inspeksi porositas dengan NOVOTEST ED‑3D dapat dilakukan pada wing panel yang sudah terpasang di kendaraan?

Secara teknis, metode uji dengan spons elektrolit basah pada NOVOTEST ED‑3D sangat mungkin dilakukan pada komponen yang terpasang (in-situ). Namun, perhatian ekstra wajib diberikan untuk memastikan elektrolit tidak mengalir ke sistem kelistrikan atau komponen sensitif lainnya. Untuk kendaraan atau pesawat yang sudah full assembly, pengujian ini idealnya dilakukan pada area yang aksesibel dan terlindung, atau lebih direkomendasikan saat panel berada dalam kondisi terlepas untuk memastikan keamanan sistem secara keseluruhan.

Berapa frekuensi kalibrasi yang direkomendasikan?

Kalibrasi harus dilakukan minimal dalam tiga kondisi berikut: sebelum memulai siklus inspeksi harian, setiap kali Anda berganti menguji batch wing panel yang berbeda, dan setiap kali terjadi perubahan signifikan pada suhu lingkungan operasi. Meskipun alat memiliki fitur kalibrasi otomatis dan pengecekan tegangan internal, verifikasi menggunakan blok referensi adalah satu-satunya cara untuk membuktikan bahwa sistem deteksi bekerja dalam tingkat kepekaan yang diharapkan.

Bisakah alat ini mendeteksi jenis cacat selain porositas, seperti delaminasi?

Tidak secara langsung. NOVOTEST ED‑3D adalah porosity meter yang spesifik mendeteksi diskontinuitas berupa lubang jarum (pinhole) dan retakan yang menembus lapisan hingga ke substrat logam. Ini berbasis konduktivitas listrik. Untuk mendeteksi cacat delaminasi (pemisahan antar lapisan tanpa tereksposnya substrat), Anda memerlukan alat Ultrasonic Testing (UT) atau bond testing dengan probe pitch-catch. Kedua metode ini berbeda dan tidak tergantikan fungsinya oleh ED‑3D.

Rekomendasi Coating Thickness Meter

References

1. ASTM International. (2019). ASTM E2580-19: Standard Practice for Ultrasonic Testing of Flat Panel Composites and Sandwich Core Materials Used in Aerospace Applications. ASTM International.
2. International Organization for Standardization. (2015). ISO 16247: Non-destructive testing — Ultrasonic testing — Characterization and sizing of discontinuities. ISO.
3. Novotest. (n.d.). ED-3D Porosity Meter Datasheet & Operational Manual. Novotest Instrumentation.
4. Standard Aerospace Quality. (2016). AS9100D: Quality Management Systems – Requirements for Aviation, Space, and Defense Organizations. SAE International.
5. ASTM International. (2018). ASTM G62-A: Standard Test Methods for Holiday Detection in Pipeline Coatings. ASTM International.
