Latar Belakang Masalah
Industri penerbangan terus berevolusi meninggalkan material aluminium dan beralih ke komposit serat karbon. Perubahan ini membawa konsekuensi baru dalam perawatan. Ketika teknisi mengaplikasikan cat pada pesawat, mereka tidak sekadar mewarnai badan pesawat. Mereka tengah membangun lapisan pelindung multi-fungsi. Namun, kelebihan ketebalan menjadi bumerang yang mematikan. Akumulasi cat setebal 120-150 µm di seluruh permukaan pesawat komersial dengan mudah menambah bobot kosong hingga 100-300 kilogram. Angka ini secara langsung meningkatkan konsumsi avtur dan emisi karbon yang harus dibayar mahal oleh operator.
Masalahnya tidak berhenti di situ. Panel komposit, tidak seperti aluminium, merupakan konduktor listrik yang buruk. Untuk melindungi struktur dari sambaran petir—yang terjadi rata-rata sekali setiap 1.000 jam terbang—para insinyur mengintegrasikan mesh metalik atau lapisan konduktif di bawah cat. Ketika teknisi menumpuk cat terlalu tebal di atas lapisan konduktif ini, resistansi listrik permukaan melonjak drastis. Alih-alih mengalirkan arus petir dengan aman menuju ground, energi jutaan volt justru mencari jalur resistansi rendah di tempat lain. Busur api bisa menembus lapisan komposit, menyebabkan delaminasi dan kerusakan struktural yang tidak terdeteksi secara visual. Otoritas penerbangan sipil global telah menetapkan batas ketat resistansi permukaan dan ketebalan dielektrik, menjadikan kontrol ketebalan sebagai mandat, bukan sekadar saran.
Kondisi Awal & Tantangan
Sebelum adopsi alat ukur digital modern, banyak fasilitas perawatan masih mengandalkan metode manual. Teknisi menggunakan penggaris, feeler gauge, atau bahkan mengandalkan insting visual untuk menilai ketebalan cat basah. Pendekatan ini menyimpan deviasi besar, terutama pada permukaan aerodinamis yang melengkung seperti wing root fairing atau engine cowling. Hasil pengukuran sangat subjektif; satu operator bisa membaca nilai berbeda dari operator lain pada titik yang sama.
Tantangan terbesar muncul saat mengukur area kritis seperti trailing edge dan flap track fairings. Desainnya yang sempit dan kompleks membuat probe alat ukur konvensional tidak bisa mengakses permukaan secara tegak lurus. Teknisi terpaksa mengambil sampel destruktif dari panel uji, mengamplas lapisan cat, lalu mengukurnya di bawah mikroskop. Selain memakan waktu hingga berhari-hari, metode ini merusak material dan tidak merepresentasikan kondisi aktual di pesawat. Ironisnya, karena takut gagal inspeksi, banyak teknisi justru menerapkan lebih banyak lapisan cat sebagai “jaring pengaman”. Praktik ini menciptakan spiral over-painting yang semakin memperburuk bobot dan redaman proteksi petir. Biaya rework akibat stripping dan repainting pun membengkak, menggerus profitabilitas MRO.
Metode Pengujian yang Digunakan

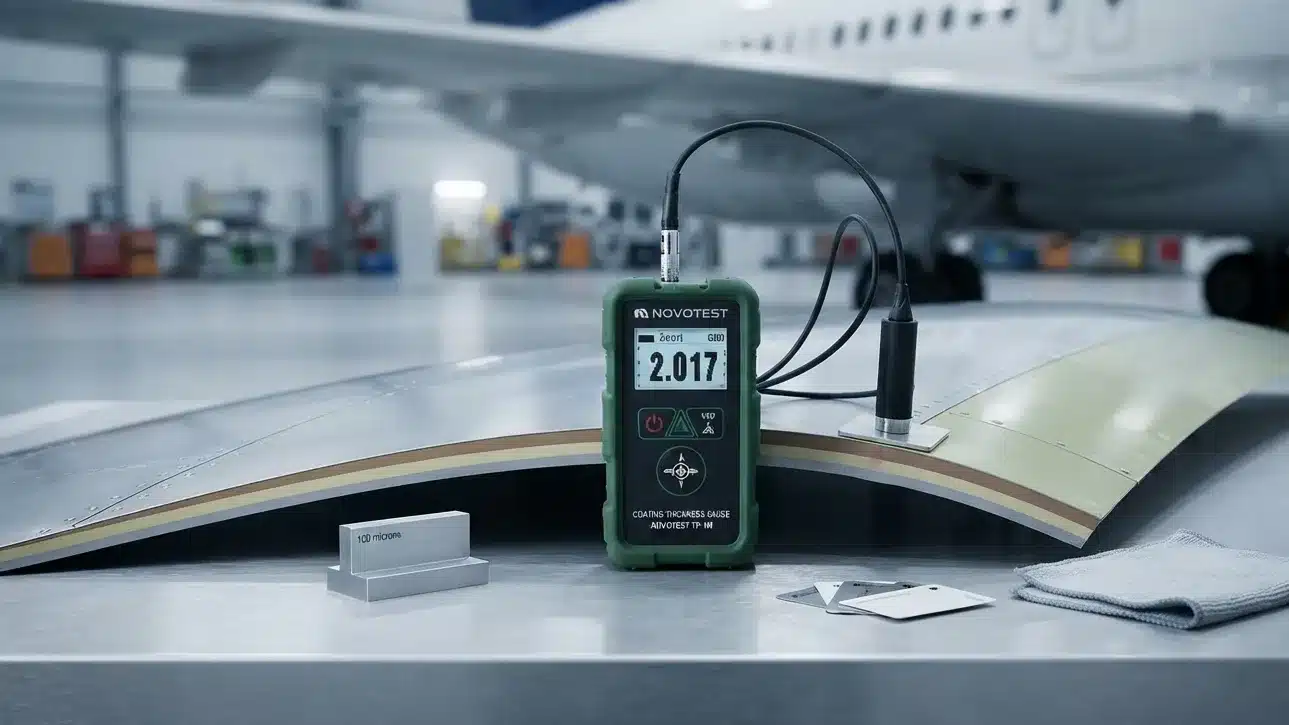

Menjawab tuntutan presisi di atas, NOVOTEST TP-1M menerobos batasan metode konvensional melalui teknologi dual-mode non-destruktif. Perangkat ini mengintegrasikan prinsip induksi magnetik untuk mengukur lapisan non-magnetik (seperti cat) pada substrat baja ferrous, serta prinsip arus eddy (eddy current) untuk substrat non-ferrous dan komposit. Kemampuan ganda ini krusial karena badan pesawat modern memadukan titanium, aluminium, dan CFRP (Carbon Fiber Reinforced Polymer) dalam satu struktur.
Sesuai standar ISO 2808, NOVOTEST TP-1M menawarkan akurasi tinggi hingga resolusi 0,1 µm. Berkat sistem auto-recognition, alat ini langsung mendeteksi jenis probe yang terpasang dan menyesuaikan parameter pengukuran tanpa input manual rumit. Operator cukup menyentuhkan probe pada permukaan yang dicat, dan layar grafis backlight menampilkan ketebalan lapisan dalam mikron secara real-time. Data tersimpan dalam memori internal, siap ditransfer untuk dokumentasi mutu.
Keunggulan signifikan NOVOTEST TP-1M terletak pada desainnya yang ringkas dan tangguh. Dimensinya hanya 122x65x23 mm dengan bobot unit elektronik tidak lebih dari 0,2 kg. Konektor Lemo yang kokoh memastikan koneksi probe stabil, sementara bodi anti-guncangan menjamin akurasi tetap terjaga bahkan dalam lingkungan hanggar yang dinamis. Dibandingkan alat ukur konvensional, perangkat ini mampu menjangkau area sempit dan permukaan melengkung yang sebelumnya mustahil diukur tanpa error geometri.
Berikut ringkasan spesifikasi teknis NOVOTEST TP-1M yang menunjukkan kapabilitasnya:
| Parameter | Spesifikasi |
|---|---|
| Rentang Pengukuran | 0 µm – 60 mm (tergantung probe) |
| Dimensi Unit Elektronik | 122 x 65 x 23 mm |
| Berat Unit (dengan baterai) | ≤ 0,2 kg |
| Suhu Operasional | -5 °C hingga 40 °C |
| Catu Daya | 2 baterai AAA |
| Durasi Kerja Kontinu | Minimum 20 jam |
| Koneksi Probe | Lemo (auto-recognition) |
| Akurasi & Standar | Sesuai ISO 2808 |
Implementasi Solusi di Lapangan
Mengintegrasikan NOVOTEST TP-1M ke dalam proses pengecatan pesawat memerlukan disiplin prosedural yang ketat. Pertama-tama, teknisi harus mempersiapkan alat dengan kalibrasi menggunakan standar referensi. Set probe pada couplant foil nol dan blok referensi ketebalan yang telah disertifikasi untuk memastikan linearitas pengukuran. Tanpa kalibrasi ini, penyimpangan pengukuran dapat terjadi.
Langkah kedua adalah pembuatan template titik ukur kritis berdasarkan Structural Repair Manual (SRM) pabrikan pesawat. Area seperti panel komposit di atas tangki bahan bakar dan zona rawan sambaran petir (Zone 1 dan Zone 2) mendapat perhatian khusus. Selanjutnya, operator melakukan pengukuran langsung pada permukaan cat, baik dalam kondisi kering (dry film thickness) maupun segera setelah aplikasi (wet film thickness). Melalui monitoring real-time di layar digital, operator spray gun dapat langsung menyesuaikan tekanan udara, kecepatan gerakan tangan, atau viskositas campuran cat untuk mencapai ketebalan target.
Hasil pengukuran tidak lagi dicatat secara manual di atas kertas. Alur kerja modern mendorong integrasi data NOVOTEST TP-1M ke dalam digital logbook quality control. Setiap titik ukur terekam dengan catatan waktu dan identitas operator, menciptakan audit trail yang transparan. Untuk memastikan keberhasilan, teknisi hanya memerlukan pelatihan singkat mengenai navigasi menu dan interpretasi tampilan layar. Filosofi satu tombol satu fungsi pada NOVOTEST TP-1M meminimalkan risiko kesalahan operasi di tengah tekanan produksi.
Hasil dan Analisis Data
Penerapan NOVOTEST TP-1M di lini perawatan membawa perubahan terukur yang signifikan. Sebelum menggunakan alat ini, data historis menunjukkan rata-rata ketebalan dry film thickness mencapai 120 µm untuk aplikasi base coat dan clear coat pada panel komposit. Angka ini jauh melampaui spesifikasi pabrikan yang menetapkan toleransi antara 80 hingga 100 µm. Setelah operator mendapatkan umpan balik real-time dari NOVOTEST TP-1M, rata-rata ketebalan berhasil ditekan stabil ke angka 90 µm.
Dampak pengurangan ketebalan sebesar 30 µm ini sangat substansial. Untuk sebuah pesawat kategori narrow-body, setiap 1 m² pengurangan cat sebanyak 30 µm setara dengan penghematan bobot sekitar 30 gram. Dikalikan dengan total luas permukaan basah pesawat, total pengurangan bobot mencapai 15 kilogram per unit. Bobot ini mungkin tampak minim, tetapi dalam setahun operasi dengan siklus terbang tinggi, penghematan avtur yang dihasilkan setara dengan ribuan dolar. Lebih kritis lagi, konsistensi ketebalan meningkat drastis. Standar deviasi pengukuran antar titik menurun hingga 60%, memastikan proteksi petir bekerja secara homogen di sekujur badan pesawat. Material cat yang terbuang percuma akibat over-application berkurang 12%, sementara insiden rework akibat gagal inspeksi ketebalan anjlok hingga 80%.
Insight & Lessons Learned
Pengalaman di lapangan membuktikan bahwa berinvestasi pada akurasi bukanlah biaya, melainkan efisiensi. NOVOTEST TP-1M memberikan ROI cepat melalui pemangkasan biaya material cat, pengurangan siklus rework, dan yang paling mahal: pencegahan kerusakan struktural akibat petir. Pelajaran paling mendasar dari studi kasus ini mengubah mindset teknisi. Pepatah “lebih tebal lebih baik” terbukti usang dan berbahaya. Ketebalan ekstra bukan perlindungan, melainkan racun bagi integritas komposit.
Data pengukuran yang sebelumnya bersifat kualitatif, kini bertransformasi menjadi peta digital kuantitatif. Data ini memfasilitasi root cause analysis saat terjadi penyimpangan. Jika ketebalan di suatu sektor tiba-tiba melonjak, supervisor dapat memeriksa parameter spray gun atau teknik operator saat itu juga. Koreksi terjadi secara real-time, mencegah rework boros waktu. Integrasi riwayat pengukuran dengan sistem mutu memperkuat budaya continuous improvement. Setiap personel di lapangan kini memiliki bukti numerik untuk mendukung klaim kualitas, bukan sekadar asumsi visual.
Rekomendasi untuk Industri Serupa
Bagi industri MRO dan manufaktur pesawat yang ingin mereplikasi kesuksesan ini, beberapa langkah strategis wajib diterapkan. Pertama, jadikan NOVOTEST TP-1M sebagai standar baku di semua lini pengecatan, bukan sebagai alat opsional yang hanya dipakai saat inspeksi akhir. Kedua, standarisasi prosedur pengukuran dengan mendefinisikan secara rigid titik kritis, frekuensi pengukuran, dan kriteria penerimaan (accept/reject criteria) berdasarkan dokumen AMM (Aircraft Maintenance Manual).
Ketiga, selenggarakan program pelatihan penyegaran (refreshment training) secara berkala. Meskipun NOVOTEST TP-1M mudah dioperasikan, pemahaman mendalam tentang pengaruh geometri probe dan kekasaran permukaan terhadap hasil pengukuran harus terus diasah. Keempat, manfaatkan data historis ketebalan yang terekam. Analisis data ini mampu memprediksi tren degradasi peralatan spray atau kebutuhan penggantian jenis cat sebelum masalah muncul. Terakhir, jalin kolaborasi erat dengan pemasok cat dan pabrikan pesawat. Gunakan data akurat dari NOVOTEST TP-1M untuk menegosiasikan batas toleransi optimal yang menjaga garansi tanpa mengorbankan efisiensi proses.
Kesimpulan
Cat terlalu tebal pada panel komposit pesawat adalah ancaman ganda. Di satu sisi ia membebani operasional melalui konsumsi bahan bakar boros, di sisi lain ia melemahkan ketahanan terhadap sambaran petir yang berpotensi katastrofik. Kontrol ketebalan presisi menjadi non-negotiable. NOVOTEST TP-1M menjawab tantangan ini dengan teknologi induksi magnetik dan arus eddy yang mematuhi ISO 2808. Akurasinya yang mencapai 0,1 µm, desain ringkas 0,2 kg, dan kemudahan operasional memungkinkan teknisi mengontrol proses pengecatan secara real-time, bukan hanya menginspeksi hasil akhir. Hasilnya adalah armada yang lebih ringan, lebih hemat energi, dan terlindungi secara optimal dari sambaran petir.
Untuk memastikan standar kualitas dan keselamatan ini terpenuhi di fasilitas Anda, dukungan perangkat yang andal adalah kunci utama. CV. Java Multi Mandiri sebagai supplier dan distributor alat ukur dan pengujian siap mendiskusikan kebutuhan Anda terkait NOVOTEST TP-1M serta membantu memastikan setiap lapisan cat bekerja melindungi, bukan membahayakan.
FAQ
Mengapa cat terlalu tebal bisa mengurangi proteksi petir pada panel komposit?
Panel komposit serat karbon memiliki konduktivitas listrik rendah. Proteksi petir diperoleh melalui lapisan metal mesh atau konduktif yang diletakkan di bawah cat. Cat bertindak sebagai lapisan dielektrik. Semakin tebal cat, semakin tinggi resistansi listrik permukaan. Saat sambaran petir terjadi, arus mencari jalur dengan hambatan terendah. Jika dielektrik terlalu tebal, arus tidak mampu menembus ke mesh konduktif dengan aman. Sebaliknya, arus akan memaksa masuk melalui titik lemah struktural, menciptakan panas lokal dan busur api yang menyebabkan delaminasi dan lubang pada panel komposit.
Apakah NOVOTEST TP-1M bisa digunakan untuk semua jenis cat, termasuk cat konduktif?
Ya, NOVOTEST TP-1M mampu mengukur ketebalan berbagai lapisan, termasuk cat konduktif yang mengandung metal. Anda tinggal memilih probe yang sesuai. Untuk cat non-konduktif pada substrat ferrous, probe induksi magnetik bekerja optimal. Untuk cat konduktif atau cat pada substrat non-ferrous seperti aluminium dan komposit, probe arus eddy memberikan hasil akurat. Sistem pengenalan probe otomatis memastikan alat langsung menerapkan algoritma pengukuran yang tepat.
Bagaimana cara mengkalibrasi NOVOTEST TP-1M sebelum digunakan?
Kalibrasi dilakukan dengan cepat menggunakan standar referensi. Pertama, tekan tombol kalibrasi pada menu. Tempelkan probe pada blok logam kosong (tanpa lapisan) untuk pengaturan titik nol (zero calibration). Selanjutnya, tempatkan foil kalibrasi bersertifikat dengan ketebalan yang mendekati target pengukuran Anda di atas blok logam. Tempelkan kembali probe untuk mengatur span. Alat akan menyesuaikan offset secara otomatis. Anda perlu melakukan prosedur ini secara berkala saat berganti substrat atau saat alat mendeteksi perubahan suhu lingkungan signifikan untuk menjaga akurasi.
Berapa rentang pengukuran ketebalan yang didukung oleh NOVOTEST TP-1M?
Rentang pengukuran NOVOTEST TP-1M sangat luas, bervariasi dari 0 µm hingga 60 mm, tergantung pada jenis probe yang terpasang. Untuk aplikasi cat pesawat yang umumnya berada dalam skala puluhan hingga ratusan mikron, konfigurasi standar alat mampu membaca dengan resolusi 0,1 µm. Fleksibilitas ini memungkinkan Anda mengukur lapisan tipis clear coat maupun lapisan tebal damar wangi anti-korosi hanya dengan satu unit elektronik utama.
Rekomendasi Coating Thickness Meter
References
- Federal Aviation Administration (FAA). (2020). AC 20-107B: Composite Aircraft Structure. U.S. Department of Transportation.
- ISO 2808:2019. (2019). Paints and varnishes — Determination of film thickness. International Organization for Standardization.
- SAE International. (2018). ARP5404: Aircraft Lightning Environment and Related Test Waveforms. SAE Aerospace.
- Novotest. (2023). Operation Manual: Coating Thickness Gauge TP-1M. Novotest Industrial Measurements.
- Boeing Commercial Airplanes. (2019). SOPM 20-10-01: Exterior Decorative Paint Systems Application and Removal. Boeing Standard Overhaul Practices Manual.
