Setiap kali camshaft retak, biaya kerugian yang timbul tidak pernah kecil. Data dari sejumlah bengkel heavy-duty dan pabrik komponen otomotif menunjukkan bahwa kegagalan camshaft menyumbang sekitar 15 hingga 20 persen dari total klaim garansi yang berkaitan dengan valve train. Bayangkan sebuah mesin diesel truk yang tiba-tiba kehilangan tenaga di tanjakan, atau lini produksi yang terpaksa berhenti karena batch camshaft baru terbukti cacat setelah proses pengerasan. Dampaknya langsung terasa: downtime, biaya penggantian komponen, hingga rusaknya kepercayaan konsumen. Ironisnya, camshaft tersebut telah melalui proses heat treatment yang semestinya memperkuat permukaannya. Lalu, di mana letak masalahnya? Sering kali, penyebab utama tidak terdeteksi karena melewatkan satu langkah kritis: pengukuran kekerasan yang presisi. Tanpa alat ukur kekerasan camshaft yang mampu mengakses area sempit seperti leher dan puncak lobe, potensi retak tetap tersembunyi. Teknologi Ultrasonic Contact Impedance (UCI) yang tertanam dalam NOVOTEST T-U3 membuka jalan bagi inspeksi mendalam tanpa merusak komponen, memastikan proses pengerasan benar-benar menghasilkan ketangguhan, bukan kerapuhan.

1. Apa Itu Retak pada Camshaft?
2. Penyebab Camshaft Sering Retak Setelah Pengerasan
3. Dampak Keretakan Camshaft terhadap Performa dan Keamanan Mesin
4. Cara Mendeteksi dan Mencegah Retak Sejak Dini
5. Peran Alat Ukur Kekerasan NOVOTEST T-U3 dalam Solusi
6. Studi Kasus: Reduksi Keretakan Camshaft di Pabrik Komponen Otomotif
7. Kesimpulan
8. FAQ
   1. Apakah setiap camshaft yang mengalami retak harus langsung diganti?
   2. Berapa standar kekerasan ideal untuk camshaft mesin bensin dan diesel?
   3. Apakah NOVOTEST T-U3 bisa digunakan untuk mengukur komponen selain camshaft?
   4. Bagaimana cara kalibrasi NOVOTEST T-U3 agar hasilnya akurat?
   5. Apakah pengukuran kekerasan bisa menggantikan uji retak konvensional?
9. References

Apa Itu Retak pada Camshaft?

Camshaft atau poros nok merupakan komponen vital dalam mesin pembakaran dalam yang bertugas mengatur waktu pembukaan dan penutupan katup. Presisi gerakannya menentukan seberapa efisien campuran udara dan bahan bakar masuk, serta gas buang keluar dari ruang bakar. Komponen ini beroperasi dalam kondisi beban dinamis tinggi dan gesekan terus-menerus, sehingga permukaan lobe dan bearing journal harus memiliki ketahanan aus maksimal.

Retak mendefinisikan suatu diskontinuitas atau pemisahan material yang terbentuk ketika tegangan internal melampaui kekuatan ikatan atom material. Pada camshaft, fenomena ini bukan sekadar goresan permukaan, melainkan cacat struktural serius yang dapat merambat dengan cepat. Jenis retakan yang lazim muncul meliputi retak halus atau microcrack yang sulit diamati dengan mata telanjang, retak tegangan (stress crack) yang kerap terjadi di area dengan konsentrasi tegangan tinggi seperti radius transisi, serta retak fatik (fatigue crack) yang berkembang akibat beban siklik berkepanjangan.

Area paling rentan pada camshaft adalah geometri yang sempit dan kompleks. Fillet radius antara lobe dan poros utama, misalnya, menjadi titik kritis karena perubahan penampang yang drastis menciptakan konsentrasi tegangan. Begitu pula pada bearing journal, gaya gesek dan tekanan oli yang fluktuatif mempercepat inisiasi retak jika kekerasan permukaan tidak memenuhi spesifikasi. Memahami karakteristik retak ini menjadi fondasi penting sebelum menelusuri penyebab utamanya.

Penyebab Camshaft Sering Retak Setelah Pengerasan

Proses pengerasan seperti karburasi atau nitridasi bertujuan membentuk lapisan keras tahan aus pada permukaan camshaft. Namun, proses ini tidak selalu berjalan mulus dan justru menjadi pemicu utama retakan. Sumber masalah pertama terletak pada laju pemanasan atau pendinginan (quenching) yang tidak seragam. Ketika transformasi fasa dari austenit ke martensit terjadi secara tidak simultan di seluruh permukaan, tegangan sisa (residual stress) dengan magnitudo tinggi tercipta, terutama di area penampang tipis dan tebal yang bersebelahan.

Ketidakseragaman distribusi kekerasan juga menjadi penyebab dominan. Desain geometri camshaft yang kompleks, dengan adanya lobe, base circle, dan journal, membuat proses difusi karbon atau nitrogen sulit dikontrol secara sempurna. Area dengan radius kecil cenderung menyerap lebih banyak karbon, sehingga kekerasannya melampaui batas atas spesifikasi dan berubah menjadi getas. Inklusi non-logam dalam material dasar, seperti sulfida atau alumina, berperan sebagai konsentrator tegangan internal yang memudahkan inisiasi retak saat gaya eksternal bekerja.

Faktor lain meliputi praktik pemesinan akhir yang kurang tepat. Proses penggerindaan setelah pengerasan dapat menghasilkan panas lokal berlebihan, memicu grinding burn yang mengubah struktur mikro permukaan dan menurunkan ketangguhan. Semua faktor ini menegaskan bahwa tanpa kontrol ketat terhadap variabel proses—yang diverifikasi melalui pengukuran kekerasan akurat—camshaft akan terus menyimpan potensi retak laten yang berbahaya.

Dampak Keretakan Camshaft terhadap Performa dan Keamanan Mesin

Konsekuensi dari camshaft yang retak jauh melampaui komponen itu sendiri. Dampak paling langsung adalah penurunan efisiensi pembukaan katup. Retakan mikro pada lobe mengubah profil permukaan yang telah didesain presisi, menyebabkan durasi dan lift katup menyimpang dari spesifikasi. Performa mesin merosot, konsumsi bahan bakar meningkat, dan emisi gas buang memburuk.

Lebih jauh, keretakan memicu efek domino yang merusak komponen lain. Fragmentasi material lobe yang retak dapat menggores permukaan rocker arm atau hydraulic lifter, mempercepat keausan seluruh valve train. Jika retakan merambat hingga patah, camshaft kehilangan kemampuannya menggerakkan katup. Tabrakan antara piston dan katup yang gagal menutup tepat waktu menjadi bencana mekanis yang sering berujung pada engine overhaul total. Pada kecepatan tinggi, kegagalan ini bisa menyebabkan komponen terlepas dan mesin mati mendadak, menimbulkan risiko keselamatan yang tidak bisa ditoleransi. Bagi produsen komponen otomotif, biaya garansi, recall produk, dan rusaknya reputasi menjadi ancaman bisnis yang nyata.

Cara Mendeteksi dan Mencegah Retak Sejak Dini

Deteksi dini retak merupakan tantangan tersendiri mengingat ukurannya yang sering kali mikroskopis. Metode konvensional seperti inspeksi visual dengan bantuan dye penetrant atau magnetic particle inspection mampu mengidentifikasi retak permukaan yang telah terbuka. Namun, teknik Non-Destructive Testing (NDT) ini memiliki keterbatasan signifikan dalam mengakses retak di bawah permukaan atau di area sempit seperti fillet radius lobe. Inspeksi ini juga cenderung reaktif, mendeteksi masalah setelah retak terbentuk.

Di sinilah pengukuran kekerasan berperan sebagai langkah preventif krusial. Korelasi antara kekerasan material dan kerentanannya terhadap retak sangat erat. Material dengan kekerasan di bawah spesifikasi menandakan proses pengerasan yang tidak sempurna, sehingga ketahanan aus buruk. Sebaliknya, kekerasan yang terlampau tinggi, misalnya melebihi 64 HRC pada baja karbon rendah yang dikarburasi, membuat material menjadi getas dan kehilangan kemampuannya menyerap energi regangan. Daerah getas ini adalah kandidat terkuat untuk inisiasi retak.

Standar kekerasan ideal camshaft pasca pengerasan lazimnya berada pada rentang 58 hingga 62 HRC. Nilai ini menawarkan keseimbangan optimal antara ketahanan aus dan ketangguhan. Prinsipnya sederhana: memantau dan memastikan kekerasan berada dalam koridor spesifikasi sama dengan memvalidasi bahwa proses pengerasan berhasil menciptakan struktur martensit temper yang tangguh, bukan martensit segar yang rapuh. Oleh karena itu, sebuah alat ukur kekerasan camshaft yang presisi menjadi garda terdepan pencegahan retak.

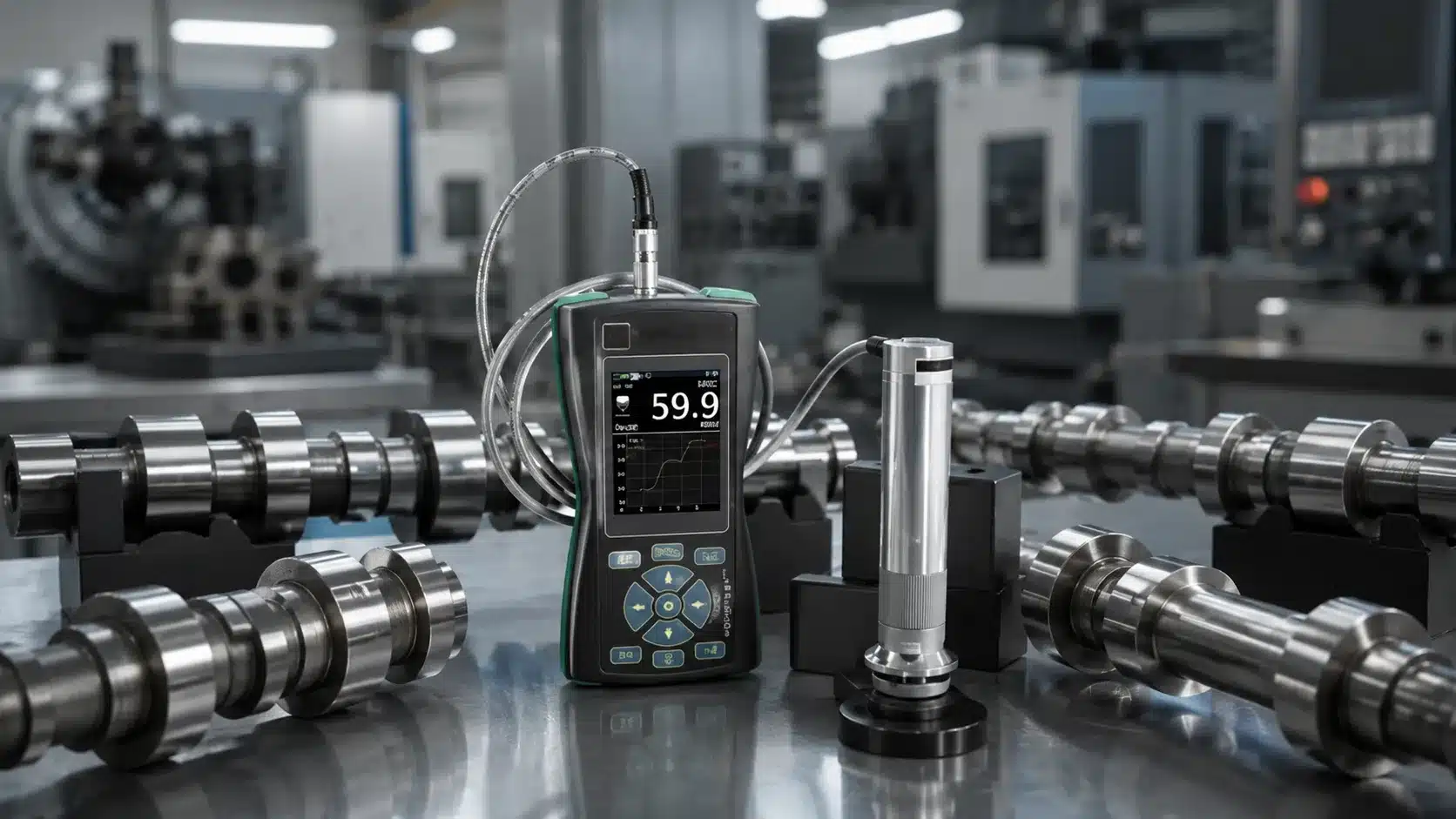

Peran Alat Ukur Kekerasan NOVOTEST T-U3 dalam Solusi

Menjawab kebutuhan inspeksi presisi pada geometri kompleks, NOVOTEST T-U3 hadir dengan teknologi Ultrasonic Contact Impedance (UCI). Berbeda dengan metode Rockwell konvensional yang meninggalkan jejak indentasi besar dan memerlukan akses bidang datar lebar, probe UCI pada T-U3 menggunakan indentor intan dengan beban ringan yang beresonansi pada frekuensi ultrasonik. Prinsip kerjanya mengukur perubahan frekuensi resonansi saat indentor menembus material, yang kemudian dikonversi menjadi nilai kekerasan. Teknologi ini memungkinkan pengukuran akurat pada area sempit seperti puncak lobe dan leher camshaft, serta pada lapisan keras dengan ketebalan minimal satu milimeter.

Berikut spesifikasi inti Alat Ukur Kekerasan NOVOTEST T-U3 yang relevan untuk aplikasi camshaft:

Langkah praktis penggunaan T-U3 dimulai dari kalibrasi menggunakan blok referensi standar yang telah tersertifikasi. Operator memilih probe UCI dengan beban yang sesuai—probe 1 kgf ideal untuk lapisan tipis atau radius kecil tanpa menimbulkan efek kekakuan substrat. Selanjutnya, pengambilan titik ukur dilakukan pada lokasi kritis: tiga titik di sepanjang bearing journal dan minimal lima titik di sekeliling puncak serta base circle lobe. Perangkat seketika menampilkan hasil, menyimpan data dalam memori, dan Smart Mode secara otomatis menyaring anomali pengukuran akibat kontaminasi permukaan. Kecepatan dan portabilitasnya memungkinkan inspeksi 100% langsung di lini produksi. Berbasis data tren yang terekam, tim quality control dapat menetapkan batas toleransi dan menjadwalkan pengukuran rutin untuk mencegah penyimpangan proses pengerasan sebelum cacat terlanjur terbentuk.

Studi Kasus: Reduksi Keretakan Camshaft di Pabrik Komponen Otomotif

Sebuah pabrik manufaktur camshaft untuk mesin truk diesel menghadapi masalah tingkat keretakan mencapai 3 persen pada batch produksi. Keretakan mayoritas terdeteksi pada radius transisi lobe intake setelah proses penggerindaan akhir. Tim engineering menduga penyebabnya adalah over-carburizing, namun keterbatasan alat uji kekerasan konvensional menghalangi pembuktian karena tidak mampu mengakses area radius secara akurat.

Setelah mengadopsi NOVOTEST T-U3, tim quality control melakukan audit proses secara komprehensif. Inspeksi 100 persen pada radius lobe menggunakan probe UCI 1 kgf mengungkapkan fakta kritis: kekerasan permukaan di area tersebut mencapai 65 HRC, jauh melampaui spesifikasi maksimum 62 HRC. Data ini mengonfirmasi bahwa potensial karbon dalam furnace pengerasan terlalu tinggi dan waktu difusi tidak terkontrol dengan baik. Langkah korektif segera diterapkan dengan menyesuaikan parameter atmosfer furnace.

Hasilnya transformatif. Setelah optimasi proses dan penerapan titik inspeksi kekerasan baru menggunakan T-U3, tingkat cacat retak merosot drastis menjadi di bawah 0,1 persen. Penghematan biaya dari penurunan scrap, pengerjaan ulang, dan potensi retur garansi sangat signifikan. Teknisi QA di pabrik tersebut memberikan testimoni positif, menyoroti portabilitas dan kemudahan penggunaan T-U3 yang memungkinkan mereka melakukan pengukuran di banyak titik dalam waktu singkat, tanpa perlu membawa camshaft bolak-balik ke laboratorium.

Kesimpulan

Permasalahan retak pada camshaft pasca proses pengerasan berakar pada ketidakmampuan menjaga distribusi kekerasan yang seragam dan sesuai spesifikasi. Kekerasan yang terlalu tinggi menciptakan kerapuhan, sementara nilai yang terlalu rendah mengundang keausan dini, dan keduanya bermuara pada kegagalan komponen. Kontrol kualitas yang hanya mengandalkan inspeksi retak konvensional bersifat reaktif dan seringkali terlambat. Pengukuran kekerasan presitif dengan alat ukur kekerasan camshaft seperti NOVOTEST T-U3 menyediakan jendela prediktif untuk mencegah cacat sebelum komponen terpasang di mesin. Akurasi tinggi, kemampuan mengakses area sempit, dan operasional yang praktis menjadikannya investasi strategis bagi produsen yang ingin menekan biaya kualitas dan menjaga integritas produk. Untuk mendukung proses pengendalian kualitas ini, ketersediaan perangkat uji yang andal dari pemasok terpercaya seperti CV. Java Multi Mandiri, sebagai supplier dan distributor alat ukur dan pengujian, memegang peranan penting dalam menyediakan teknologi inspeksi yang tepat guna bagi industri komponen otomotif.

FAQ

Apakah setiap camshaft yang mengalami retak harus langsung diganti?

Tergantung pada ukuran, lokasi, dan kedalaman retak. Retak mikro pada area non-kritis mungkin bisa ditoleransi setelah melalui kajian teknik yang mendalam. Namun, pada praktiknya, setiap retakan pada lobe, bearing journal, atau area transisi radius dianggap sebagai cacat kritis. Komponen tersebut harus segera disingkirkan dari jalur produksi atau diganti karena potensi perambatan retak fatik sangat tinggi dan dapat menyebabkan kegagalan mesin total.

Berapa standar kekerasan ideal untuk camshaft mesin bensin dan diesel?

Standar kekerasan ideal untuk lobe camshaft umumnya berada pada rentang 58 hingga 62 HRC. Nilai ini berlaku luas untuk camshaft mesin bensin dan diesel yang melalui proses karburasi atau nitridasi. Namun, spesifikasi detail dapat sedikit bervariasi tergantung pada grade material dasar dan desain spesifik pabrikan. Selalu mengacu pada gambar teknik atau standar kualitas internal adalah langkah yang wajib dilakukan.

Apakah NOVOTEST T-U3 bisa digunakan untuk mengukur komponen selain camshaft?

Tentu saja. NOVOTEST T-U3 merupakan alat ukur kekerasan portabel serbaguna yang dirancang untuk berbagai aplikasi. Teknologi UCI-nya unggul untuk mengukur kekerasan pada benda kecil, komponen berdinding tipis, lapisan keras permukaan, roda gigi, bearing raceway, hingga alat potong. Kemudahan kalibrasi untuk berbagai jenis logam membuatnya fleksibel digunakan di banyak lini inspeksi material.

Bagaimana cara kalibrasi NOVOTEST T-U3 agar hasilnya akurat?

Kalibrasi dilakukan menggunakan blok referensi kekerasan yang telah disertifikasi dengan nilai yang mendekati kekerasan target material uji. Operator masuk ke menu kalibrasi pada perangkat, memilih skala kekerasan yang diinginkan (misal HRC), lalu melakukan serangkaian pengukuran pada blok referensi. Perangkat secara otomatis akan menghitung faktor koreksi untuk memastikan setiap pengukuran selanjutnya tertelusuri ke standar internasional. Proses ini harus diulang secara berkala atau saat mengganti probe.

Apakah pengukuran kekerasan bisa menggantikan uji retak konvensional?

Pengukuran kekerasan bukanlah pengganti langsung, melainkan metode komplementer yang berperan sebagai prediktor. Uji retak seperti dye penetrant atau magnetic particle tetap diperlukan untuk mendeteksi keberadaan dan lokasi retak pada komponen jadi. Namun, pengukuran kekerasan berfungsi sebagai kontrol proses yang mencegah kondisi penyebab retak (kekerasan berlebih) sejak awal. Kombinasi keduanya membentuk sistem jaminan kualitas yang paling efektif.

Rekomendasi Hardness Tester

References

1. ASM International. (1991). ASM Handbook, Volume 4: Heat Treating. ASM International.
2. Davis, J. R. (2002). Surface Hardening of Steels: Understanding the Basics. ASM International.
3. Herring, D. H. (2013). Atmosphere Heat Treatment, Volume 2. BNP Media.
4. Krauss, G. (2015). Steels: Processing, Structure, and Performance (Second ed.). ASM International.
5. Totten, G. E., Howes, M. A. H., & Inoue, T. (Eds.). (2002). Handbook of Residual Stress and Deformation of Steel. ASM International.
