Persiapan dan Alat yang Dibutuhkan

Keberhasilan monitoring proses curing dimulai dari persiapan yang matang. Pengukuran yang akurat dan berulang hanya bisa dicapai jika semua elemen pendukung telah siap sejak awal. Persiapan yang baik meminimalkan downtime dan memastikan data yang Anda kumpulkan benar-benar merepresentasikan kondisi resin, bukan kesalahan pengukuran. Berikut daftar peralatan yang harus Anda siapkan sebelum memulai siklus curing resin epoxy:

Daftar Alat Penting:

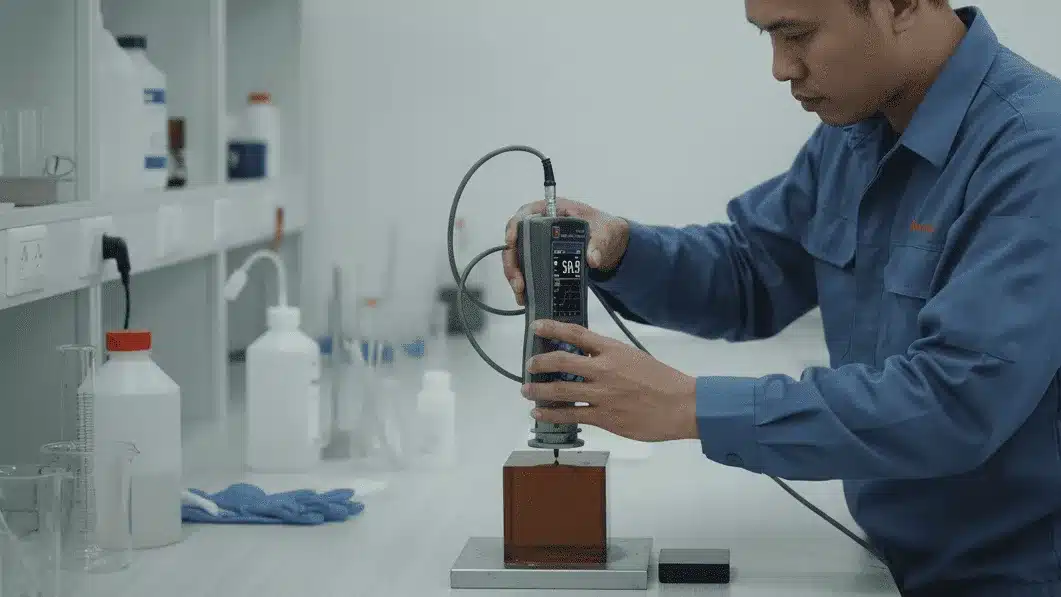

1. Alat Pengukur Kekerasan NOVOTEST TU3: Pastikan unit utama dan probe UCI (1 kgf, 5 kgf, atau 10 kgf sesuai kebutuhan) dalam kondisi baik dan baterai terisi penuh. Untuk resin epoxy kaku, probe 1 kgf atau 5 kgf biasanya ideal.
2. Blok Referensi Standar: Blok kalibrasi bersertifikat dengan nilai kekerasan yang diketahui. Ini adalah kunci validitas data Anda.
3. Kain Pembersih: Gunakan kain mikrofiber yang tidak meninggalkan serat untuk membersihkan permukaan sampel dan probe.

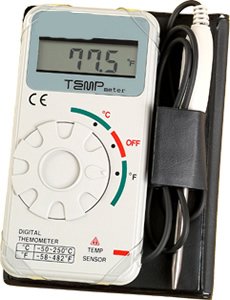

4. Termometer Permukaan: Untuk mencatat suhu aktual permukaan resin, karena suhu adalah variabel kritis dalam laju curing.
5. Alat Tulis & Logbook: Dokumentasi manual tetap penting sebagai cadangan data digital.

Kalibrasi: Langkah Awal yang Tak Bisa Ditawar

Kalibrasi adalah ritual wajib yang menjamin akurasi pengukuran. Abaikan langkah ini, dan seluruh data monitoring Anda berpotensi invalid. Prosedur ini harus dijalankan setiap kali Anda memulai sesi pengujian baru atau setelah alat mengalami benturan. Gunakan blok referensi standar yang nilai kekerasannya mendekati perkiraan kekerasan akhir resin Anda. Lakukan beberapa kali pengukuran pada blok referensi dengan parameter yang sama yang akan Anda gunakan untuk sampel. Bandingkan hasil rata-rata dari NOVOTEST TU3 dengan nilai sertifikat blok referensi. Jika penyimpangan melebihi toleransi yang ditetapkan pabrikan (misalnya, ± 3% HV), lakukan penyesuaian kalibrasi sesuai buku manual. Dengan NOVOTEST TU3, proses kalibrasi ini dapat disimpan dan dipanggil kembali untuk material spesifik, memudahkan Anda dalam pengujian rutin.

Dokumentasi Awal: Mencatat Titik Nol

Sebelum resin diaplikasikan atau segera setelah pencampuran, catatlah data lingkungan dan kondisi material. Informasi ini adalah konteks yang sangat berharga saat Anda menginterpretasikan kurva curing nanti. Catat secara disiplin detail berikut:

• Waktu Nol (T0): Waktu tepat saat komponen resin (resin utama dan hardener) selesai dicampur atau saat lapisan diaplikasikan.
• Suhu Lingkungan dan Permukaan: Suhu awal material dan udara sekitar.
• Kelembaban Relatif: Kelembaban tinggi dapat mempengaruhi curing beberapa jenis epoxy, terutama pada permukaan.
• Identifikasi Sampel: Beri kode unik pada sampel uji.
• Titik Ukur: Pilih dan tandai area pada sampel yang mewakili, datar, dan jauh dari tepi. Permukaan harus bersih dari kontaminan seperti minyak, debu, atau agen pelepas cetakan.

Catatan Praktis: Untuk memastikan seluruh perangkat pendukung pengujian Anda lengkap dan terkalibrasi, pastikan Anda memperoleh instrumen dari distributor tepercaya. CV. Java Multi Mandiri, sebagai supplier alat uji dan pengukuran, dapat menyediakan paket NOVOTEST TU3 beserta blok referensi standar yang sesuai untuk kebutuhan kontrol kualitas material Anda, memastikan Anda siap memulai proses monitoring dengan benar.

Prosedur Pengujian Kekerasan untuk Monitoring Curing Resin Epoxy

Setelah seluruh persiapan selesai, kini Anda dapat menjalankan prosedur pengukuran inti. Konsistensi adalah segalanya dalam monitoring ini. Setiap langkah harus dilakukan dengan cara yang sama dari waktu ke waktu untuk memastikan bahwa perubahan nilai kekerasan yang terukur murni disebabkan oleh kemajuan curing, bukan oleh variasi teknik pengukuran.

Langkah 1: Persiapan Sampel

Siapkan panel uji atau objek Anda yang telah diberi lapisan resin epoxy. Target pengukuran adalah permukaan yang datar, bersih, dan bebas dari cacat. Gelembung udara yang terperangkap di bawah permukaan atau porositas dapat menyebabkan pembacaan anomali yang sangat rendah karena probe kehilangan kontak akustik yang sempurna. Jika permukaan sampel terkontaminasi, bersihkan secara hati-hati dengan pembersih yang sesuai yang tidak meninggalkan residu dan tidak melunakkan resin.

Langkah 2: Atur Parameter NOVOTEST TU3

Ini adalah langkah paling krusial untuk menyesuaikan alat dengan karakteristik material Anda. Nyalakan NOVOTEST TU3 dan lakukan pengaturan berikut:

• Pilih Skala Kekerasan: Untuk resin epoxy kaku pada tahap akhir curing, skala Shore D atau langsung skala HV (Vickers) adalah pilihan tepat. NOVOTEST TU3 memungkinkan Anda menampilkan hasil dalam beberapa skala sekaligus (HV, HRC, HB).
• Atur Waktu Indentasi: Waktu indentasi standar untuk material polimer biasanya 5 hingga 15 detik. Pilih satu nilai (misalnya, 10 detik) dan gunakan secara konsisten di seluruh sesi pengujian. Jangan mengubahnya di tengah jalan, karena ini akan membuat kurva curing Anda tidak rata.
• Pilih Probe yang Tepat: Gunakan probe UCI 1 kgf (10N) atau 5 kgf (50N) untuk sebagian besar lapisan resin dengan ketebalan di atas 1 mm. Probe dengan beban lebih rendah cocok untuk lapisan yang sangat tipis.
• Mode Cerdas (Smart Mode): Aktifkan fitur Smart Mode pada NOVOTEST TU3 jika tersedia. Fitur ini berfungsi sebagai filter cerdas yang secara otomatis mengabaikan pengukuran yang salah akibat kontak yang tidak sempurna atau getaran, sehingga meningkatkan akurasi rata-rata data Anda.

Langkah 3: Pengukuran Awal (Baseline)

Segera setelah resin diaplikasikan atau dalam waktu yang sangat singkat setelah pencampuran, lakukan pengukuran pertama Anda. Pada tahap ini, material masih sangat lunak atau bahkan cair lengket. Hasil pengukuran ini menjadi nilai baseline (T0) yang menunjukkan kondisi awal sebelum curing signifikan terjadi. Catat hasil ini sebagai titik data pertama Anda.

Langkah 4: Pengukuran Berkala & Konsistensi

Lakukan pengukuran ulang pada titik yang sama atau area yang berdekatan dengan interval waktu yang konsisten, misalnya setiap 30 menit. Frekuensi ini bisa disesuaikan dengan kecepatan curing resin. Untuk resin cepat kering, interval 10 atau 15 menit lebih tepat. Kunci dari pengukuran berkala yang valid adalah reproduktifitas. Untuk mencapai ini:

• Posisikan probe secara tegak lurus terhadap permukaan.
• Gunakan dudukan (stand) atau tripod jika tersedia untuk menghilangkan pengaruh tekanan tangan yang tidak seragam.
• Tekan perlahan hingga probe melakukan kontak penuh, tahan hingga bunyi “beep” menandakan pengukuran selesai.
• Pada setiap interval waktu, lakukan minimal 5 kali pengukuran di titik yang berdekatan. NOVOTEST TU3 akan otomatis menghitung nilai rata-rata, maksimum, minimum, dan deviasi standarnya.

Berikut adalah contoh tabel jadwal monitoring yang dapat Anda adopsi:

Langkah 5: Pencatatan Data yang Disiplin

Setiap kali Anda melakukan pengukuran, segera catat seluruh data relevan. Ini bukan hanya tentang angka kekerasan. Data yang kaya akan konteks adalah kunci analisis akar masalah jika terjadi kegagalan curing di masa depan. Catat: nilai kekerasan (rata-rata, maks, min), waktu tepat pengukuran, suhu lingkungan, suhu permukaan resin, dan pengamatan visual seperti perubahan warna atau kilap.

Langkah 6: Menentukan Titik Akhir Curing

Tujuan akhir monitoring adalah untuk mengetahui kapan resin telah mencapai performa mekanis optimalnya. Secara praktis, Anda menghentikan pemantauan intensif ketika nilai kekerasan tidak lagi menunjukkan peningkatan yang signifikan selama tiga periode pengukuran berturut-turut. Di titik ini, kurva kekerasan telah mencapai fase “plateau”, menandakan bahwa reaksi ikat silang telah mencapai titik jenuhnya. Resin Anda siap untuk tahap proses selanjutnya.

Interpretasi Hasil Pengukuran Kekerasan

Data mentah dari NOVOTEST TU3 akan menjadi informasi yang sangat berharga ketika Anda plot ke dalam grafik sederhana: sumbu X adalah waktu curing, dan sumbu Y adalah nilai kekerasan. Kemampuan Anda membaca grafik inilah yang menjadi esensi dari kontrol curing resin epoxy.

Kurva Kekerasan vs. Waktu

Bentuk kurva ini sangat khas. Awalnya, dalam fase induksi, peningkatan kekerasan lambat karena reaksi kimia baru mulai terinisiasi. Kemudian, Anda akan melihat fase kenaikan tajam (propagasi) di mana ikat silang terbentuk secara masif, dan kekerasan meningkat drastis dalam waktu singkat. Akhirnya, kurva akan melandai dan mendatar (fase plateau). Di fase plateau inilah resin mencapai kepadatan ikat silang maksimum yang bisa dicapainya pada suhu tersebut. Curing Anda dianggap optimal ketika nilai plateau ini memenuhi atau melampaui spesifikasi minimum yang ditentukan dalam datasheet produk.

Pengaruh Suhu pada Kurva Curing

Suhu adalah katalisator alami. Suhu yang lebih tinggi akan mempercepat seluruh siklus curing: fase induksi lebih pendek, kenaikan kekerasan lebih curam, dan fase plateau tercapai lebih cepat. Sebaliknya, pada suhu rendah, kurva akan terlihat lebih “malas”. Di sinilah letak bahaya interpretasi yang salah. Resin yang di-curing pada suhu rendah mungkin menunjukkan nilai kekerasan yang tinggi pada awal pengukuran karena peningkatan viskositas sementara, namun curing sebenarnya belum selesai. Jika benda kerja kemudian dipanaskan (misalnya, oleh sinar matahari atau panas mesin), proses curing bisa berlanjut dan menyebabkan distorsi dimensi atau tegangan internal.

Contoh Interpretasi Kasus

Bayangkan Anda memonitor curing suatu epoxy struktural yang spesifikasinya menuntut kekerasan minimal 70 Shore D. Grafik Anda menunjukkan:

• Jam ke-2: 45 Shore D
• Jam ke-4: 60 Shore D
• Jam ke-6: 65 Shore D
• Jam ke-8: 66 Shore D
• Jam ke-10: 66 Shore D

Data ini jelas menunjukkan bahwa plateau terjadi di nilai 66 Shore D, bukan 70. Ini bukan waktu yang kurang; ini adalah indikasi bahwa curing tidak akan pernah mencapai target. Akar masalahnya bisa jadi rasio pencampuran yang salah (misalnya, kurang hardener), kontaminasi, atau suhu curing yang tidak sesuai rekomendasi. Dengan data ini, Anda tidak perlu menunggu berjam-jam lagi; Anda bisa langsung memutuskan untuk memulai investigasi penyebab gagal curing atau menginisiasi proses post-curing dengan pemanasan.

Tips dan Best Practices

Akurasi dan konsistensi adalah hasil dari kebiasaan, bukan keberuntungan. Beberapa praktik terbaik berikut akan membantu Anda mendapatkan data monitoring yang paling reliabel dari NOVOTEST TU3.

• Kebersihan adalah Segalanya: Sebelum setiap sesi pengukuran, pastikan permukaan resin bebas dari kontaminan. Debu, minyak dari kulit tangan, atau residu agen pelepas cetakan (mold release) dapat bertindak sebagai bantalan mikro yang mengurangi nilai kekerasan terukur. Bersihkan juga permukaan indentor probe dengan kain lembut.
• Stabilitas Mutlak: Untuk mengurangi variasi yang disebabkan oleh pengguna, gunakan dudukan (test stand) atau tripod magnetik jika memungkinkan. Tekanan tangan yang tidak stabil adalah penyebab utama fluktuasi data yang membingungkan. Jika harus memegang langsung, sandarkan tangan Anda pada permukaan yang stabil untuk meminimalkan gerakan vertikal.
• Andalkan Statistik: Jangan pernah puas dengan satu kali pengukuran. Seperti yang disinggung, lakukan minimal 5 pengukuran di area yang berdekatan pada setiap interval waktu. Manfaatkan fitur statistik NOVOTEST TU3 yang menampilkan rata-rata, nilai maksimum/minimum, dan koefisien variasi. Gunakan nilai rata-rata untuk membuat kurva curing Anda.
• Kalibrasi Berkala: Jadwalkan pengecekan kalibrasi menggunakan blok referensi standar secara rutin, minimal di awal dan akhir setiap siklus pengujian, atau setiap kali alat berpindah lokasi. Ini memastikan tidak ada penyimpangan (drift) data.
• Manajemen Data: Ekspor data dari memori NOVOTEST TU3 ke PC secara teratur menggunakan kabel USB dan software bawaannya. Simpan file spreadsheet ini dengan nama yang sistematis (misalnya, CURING-EPOXY-A-SESI-01-20240522.csv). Log digital ini memudahkan Anda menganalisis tren jangka panjang dan membandingkan performa antar batch resin yang berbeda.

Kesalahan Umum yang Harus Dihindari

Bahkan dengan alat terbaik sekalipun, kesalahan manusia dapat mengompromikan integritas data. Kenali dan hindari jebakan-jebakan umum berikut ini untuk memastikan proses kontrol curing resin epoxy Anda berjalan valid.

• Mengabaikan Kalibrasi: Ini adalah kesalahan paling fundamental. Menggunakan NOVOTEST TU3 tanpa memverifikasi akurasinya terhadap blok referensi sama saja dengan menebak-nebak. Penyimpangan 5-10% akibat alat yang tidak terkalibrasi dapat membuat batch produk yang seharusnya lolos uji menjadi ditolak, atau lebih buruk lagi, melepaskan produk yang belum ter-curing sempurna ke pelanggan.
• Pengukuran pada Geometri Salah: Memaksakan pengukuran pada permukaan yang sangat melengkung, kasar, atau terlalu dekat dengan tepi akan menghasilkan data yang tidak representatif. Probe UCI membutuhkan area kontak yang datar dan solid. Jika terpaksa mengukur pada permukaan melengkung, gunakan adaptor khusus atau pertimbangkan untuk membuat kupon uji terpisah yang mewakili objek utama Anda.
• Mengabaikan Dinamika Suhu: Ini adalah perangkap interpretasi yang halus. Seperti yang telah dibahas, mengukur resin yang sangat dingin bisa memberikan nilai kekerasan tinggi semu karena material “mengeras” akibat suhu, bukan karena curing. Pastikan Anda selalu mencatat suhu dan, idealnya, lakukan pengujian dalam lingkungan dengan suhu terkendali atau mengacu pada kurva koreksi suhu.
• Parameter Pengujian Tidak Standar: Menggunakan waktu indentasi yang berbeda-beda (kadang 5 detik, kadang 15 detik) akan menghasilkan data yang tidak bisa dibandingkan. Standar internasional seperti ASTM D2240 (untuk Durometer) atau ASTM A1038 (untuk UCI) dan ISO 868 memberikan panduan. Pilih satu set parameter dan patuhi sepanjang umur proyek pengujian Anda.
• Ketidakdisiplinan Mencatat Waktu: Selisih 5 atau 10 menit mungkin terlihat sepele, namun pada fase di mana kekerasan meningkat pesat, perbedaan ini bisa menghasilkan loncatan nilai yang signifikan dan mengaburkan bentuk kurva curing Anda. Gunakan timer, dan catat waktu pengukuran dengan presisi.

Kesimpulan

Monitoring perkembangan curing resin epoxy bukan lagi praktik opsional, melainkan sebuah kebutuhan untuk menjamin konsistensi dan keandalan produk akhir. Pendekatan “tunggu dan lihat” atau hanya mengandalkan datasheet waktu kering sudah tidak memadai untuk tuntutan kualitas modern. Dengan mengadopsi metode pengujian kekerasan bertahap menggunakan Alat Pengukur Kekerasan NOVOTEST TU3, Anda memiliki jendela real-time ke dalam proses kimiawi yang terjadi di dalam material. Anda tidak lagi sekadar berharap resin telah mengeras sempurna; Anda memiliki data valid untuk membuktikannya.

Fleksibilitas, portabilitas, dan akurasi NOVOTEST TU3 mengubah tugas kontrol curing dari sekadar rutinitas menjadi proses validasi yang kuat. Untuk memastikan Anda mendapatkan manfaat maksimal dari teknologi ini, penting untuk memiliki perangkat yang tepat dan dukungan yang andal. CV. Java Multi Mandiri, sebagai distributor alat ukur dan pengujian terpercaya, dapat menjadi mitra Anda dalam menyediakan NOVOTEST TU3 serta berbagai perlengkapannya. Dengan dukungan mereka, proses kontrol curing resin epoxy di tempat Anda dapat berjalan lebih presisi, efisien, dan menghasilkan produk dengan standar kualitas tertinggi.

FAQ

Apakah NOVOTEST TU3 cocok untuk semua jenis resin epoxy?

NOVOTEST TU3 sangat serbaguna dan dapat untuk hampir semua jenis resin epoxy, baik yang fleksibel maupun kaku. Kuncinya adalah pemilihan probe dan skala. Untuk resin epoxy kaku yang menghasilkan lapisan keras, gunakan probe UCI (1 kgf atau 5 kgf) dan skala Shore D atau HV. Untuk resin yang lebih lunak atau elastomerik, Anda mungkin memerlukan tipe pengukur kekerasan yang berbeda (seperti Shore A). Pastikan ketebalan lapisan resin Anda minimal 1 mm untuk probe UCI standar. Konsultasikan dengan spesifikasi produk Anda dan lakukan uji pendahuluan untuk memastikan kesesuaiannya.

Berapa interval pengukuran yang ideal selama proses curing?

Interval ideal sangat bergantung pada laju curing resin yang Anda gunakan. Untuk resin epoxy generik yang memiliki waktu pot life 30-60 menit, interval 10 hingga 15 menit di awal adalah baik. Untuk sistem curing lambat yang butuh waktu jam atau hari, interval 30 menit hingga 1 jam sudah cukup. Aturan praktisnya: Anda ingin menangkap “tanjakan” pada kurva kekerasan. Jika data Anda menunjukkan lompatan nilai yang sangat besar antara dua titik, itu artinya interval Anda terlalu jauh. Sebaliknya, jika data terlalu banyak di titik yang hampir sama, interval Anda mungkin terlalu pendek.

Bagaimana cara mengkalibrasi NOVOTEST TU3 dengan benar?

Prosedur kalibrasi yang benar melibatkan penggunaan blok referensi standar yang memiliki nilai kekerasan bersertifikat dan berada dalam rentang kekerasan target material Anda. Nyalakan alat, pilih skala dan parameter yang akan digunakan (misal, skala HV, probe 5 kgf, waktu indentasi 10 detik). Lakukan 5-10 kali pengukuran pada blok referensi yang bersih. Bandingkan nilai rata-rata dari NOVOTEST TU3 dengan nilai yang tertera pada sertifikat blok referensi. Jika terdapat deviasi yang melebihi batas akurasi alat, masuk ke menu kalibrasi pada NOVOTEST TU3 dan ikuti panduan di layar untuk melakukan koreksi. Selalu dokumentasikan hasil kalibrasi Anda.

Apa yang harus dilakukan jika hasil kekerasan tidak konsisten?

Hasil yang tidak konsisten adalah indikasi adanya masalah pada proses, bukan selalu pada alat. Lakukan investigasi sistematis:

1. Cek Alat: Apakah alat baru saja dikalibrasi? Periksa kondisi fisik probe, apakah ada keausan atau kerusakan pada indentor intan?
2. Cek Sampel: Apakah permukaannya benar-benar datar dan bersih? Apakah ada gelembung atau porositas di titik ukur? Apakah sampel cukup tebal dan tidak mengalami delaminasi dari substratnya?
3. Cek Teknik: Apakah Anda memegang probe dengan stabil dan tegak lurus? Apakah Anda menggunakan waktu indentasi yang konsisten?
4. Cek Lingkungan: Apakah ada getaran pada meja kerja saat pengukuran? Apakah suhu resin seragam di seluruh permukaannya?

Perbaiki faktor-faktor di atas satu per satu. Jika masalah tetap ada, lakukan pengukuran pada blok referensi standard yang sudah ada nilainya. Jika hasil pada blok referensi juga tidak konsisten, alat Anda mungkin memerlukan servis.

Rekomendasi Hardness Tester

Referensi

1. ASTM International. (2017). ASTM A1038-17, Standard Practice for Portable Hardness Testing by the Ultrasonic Contact Impedance Method. ASTM International, West Conshohocken, PA.
2. ASTM International. (2017). ASTM D2240-15, Standard Test Method for Rubber Property—Durometer Hardness. ASTM International, West Conshohocken, PA.
3. ISO. (2003). ISO 868:2003, Plastics and ebonite — Determination of indentation hardness by means of a durometer (Shore hardness). International Organization for Standardization, Geneva, Switzerland.
4. NOVOTEST. (2024). User Manual: Portable Hardness Tester NOVOTEST TU3. Diperoleh dari dokumentasi resmi produk.
5. Ellis, B. (1993). Chemistry and Technology of Epoxy Resins. Springer Science & Business Media. (Untuk pemahaman mendasar tentang reaksi curing dan pembentukan jaringan ikat silang).
