Ketika Anda menatap gedung tua yang masih berdiri kokoh, mungkin yang terlihat hanyalah cat mengelupas atau retak halus di plesteran. Namun, di balik permukaan itu, musuh tak kasat mata bisa menggerogoti kekuatan struktural: retak mikro dan rongga internal. Sebagai insinyur atau pengelola aset, Anda tahu bahwa kegagalan mendeteksi cacat ini sama seperti menunggu bom waktu. Setiap retak rambut yang tidak terpantau bisa berkembang menjadi jalur korosi, dan setiap rongga adalah undangan bagi air dan bahan kimia untuk melemahkan inti beton. Di sinilah NOVOTEST IPSM-U+T hadir—bukan sekadar alat ukur, melainkan solusi diagnostik portabel yang menerjemahkan gelombang suara menjadi peta kesehatan struktur Anda. Dengan teknologi ultrasonik canggih, alat ini mengungkap apa yang tidak bisa dilihat mata, memberi Anda kendali penuh atas keputusan perbaikan sebelum terlambat.
Daftar Isi:
- Tantangan Utama pada Bangunan Tua: Retak Mikro dan Rongga Tersembunyi
- Kebutuhan Pengujian Non-Destruktif untuk Struktur Beton

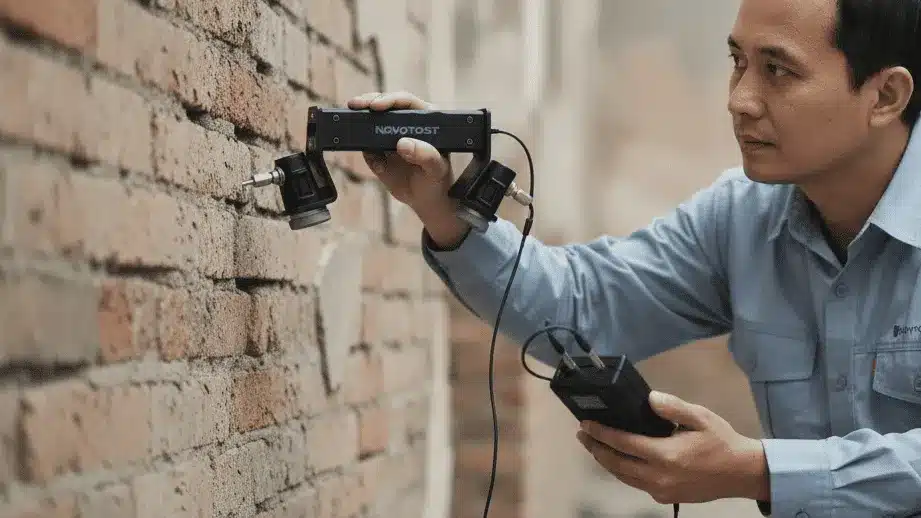

- Solusi Inovatif dengan Ultrasonic Pulse Velocity Tester NOVOTEST IPSM-U+T
- Cara Kerja dan Aplikasi NOVOTEST IPSM-U+T di Lapangan
- Studi Kasus: Identifikasi Retak Mikro pada Gedung Tua dengan NOVOTEST IPSM-U+T
- Keunggulan NOVOTEST IPSM-U+T Dibanding Metode Konvensional
- Tips Memilih Alat Uji Ultrasonik untuk Bangunan Tua
- FAQ
- References
Tantangan Utama pada Bangunan Tua: Retak Mikro dan Rongga Tersembunyi
Penyebab Retak Mikro pada Beton Tua
Retak mikro pada beton tua bukanlah kejadian spontan. Anda bisa membayangkan struktur yang selama puluhan tahun menahan beban siklik dari lalu lintas, getaran mesin, atau aktivitas seismik ringan. Siklus pembebanan berulang ini menciptakan kelelahan material yang merambat menjadi retakan kecil. Faktor lain adalah korosi tulangan: karat yang mengembang menekan beton dari dalam, memicu tensile stress yang tidak mampu ditahan oleh beton getas. Proses susut hidrasi yang berlangsung bertahun-tahun, reaksi alkali-silika yang ekspansif, dan perubahan suhu ekstrem siang-malam juga berkontribusi. Semua ini bekerja secara sinergis, menciptakan jaringan microcrack yang seringkali belum terlihat di permukaan.
Rongga dan Delaminasi
Sementara retak mikro adalah diskontinuitas linear, rongga adalah cacat volumetrik. Pada bangunan tua, rongga kerap berasal dari praktik pengecoran masa lalu yang kurang sempurna: pemadatan tidak merata, segregasi agregat, atau bleeding berlebih yang meninggalkan kantong udara. Proses degradasi kimiawi seperti karbonasi dan serangan sulfat juga bisa mengikis matriks semen, meninggalkan pori-pori besar yang saling terhubung. Delaminasi—pemisahan lapisan beton—terjadi ketika korosi tulangan atau gaya eksternal memisahkan selimut beton dari inti struktural. Rongga semacam ini sangat berbahaya karena menurunkan luas penampang efektif secara drastis tanpa tanda visual yang jelas.
Dampak Terhadap Integritas Struktural
Ketika Anda mengabaikan retak mikro dan rongga, Anda mengizinkan penurunan kuat tekan dan lentur secara progresif. Lebih dari itu, cacat internal menciptakan jalur permeabilitas tinggi—air dan ion klorida menembus lebih cepat, mempercepat korosi tulangan. Pada titik kritis, kekuatan sisa mungkin tidak lagi mampu menahan beban layan, dan keruntuhan bisa terjadi secara tiba-tiba tanpa peringatan berarti. Inilah mengapa deteksi dini adalah kunci: mengidentifikasi zona lemah sebelum spalling beton terjadi, atau sebelum lendutan berlebih mengancam keselamatan.
Keterbatasan Inspeksi Visual dan Hammer Test
Metode konvensional seperti inspeksi visual hanya bisa menilai apa yang tampak di permukaan. Retak mikro baru terlihat setelah berkembang menjadi retak lebar yang memicu spalling—pada titik itu, kerusakan sudah parah. Hammer test (Schmidt hammer) memberikan angka rebound yang berguna untuk estimasi kekerasan permukaan, tetapi sama sekali tidak bisa memetakan void di dalam atau retak rambut yang tersembunyi. Anda memerlukan pendekatan yang lebih dalam, secara harfiah, untuk melihat ke dalam material tanpa merusaknya.
Kebutuhan Pengujian Non-Destruktif untuk Struktur Beton
Prinsip Dasar NDT
Pengujian non-destruktif (NDT) adalah jawaban untuk bangunan yang masih beroperasi—terutama aset bernilai historis atau infrastruktur kritis yang tidak boleh dihentikan fungsinya. Prinsipnya sederhana: memperoleh data tentang kondisi internal tanpa mengambil sampel inti atau membongkar elemen struktur. Bagi Anda yang bertanggung jawab atas perawatan gedung, ini berarti efisiensi biaya, kecepatan, dan keamanan.
Acuan Standar Internasional
Metode Ultrasonic Pulse Velocity (UPV) telah lama diakui oleh berbagai standar global. ASTM C597 (Standard Test Method for Pulse Velocity Through Concrete) adalah rujukan utama, sementara SNI 03-4803 dan BS 1881:203 juga mengadopsi prinsip yang sama. Standar-standar ini menekankan bahwa kecepatan pulsa ultrasonik adalah indikator langsung dari homogenitas dan kualitas beton, sehingga Anda memiliki landasan teknis yang kokoh saat menggunakan alat UPV.
Tuntutan Akurasi dan Kecepatan di Lapangan
Di lapangan, Anda tidak memiliki kemewahan waktu atau akses laboratorium. Anda butuh alat yang memberikan data kuantitatif dalam hitungan detik, langsung di lokasi pengukuran. Keputusan perbaikan—apakah perlu grouting, perkuatan CFRP, atau bahkan pembongkaran—harus didasarkan pada angka, bukan spekulasi. Kecepatan dan akurasi menjadi tidak terpisahkan dari keselamatan.
Mengapa Metode Konvensional Tidak Cukup?
Metode core drill memang memberi sampel fisik untuk uji tekan, tetapi destruktif, mahal, dan memakan waktu. Lagi pula, Anda hanya mendapat informasi di titik bor, bukan gambaran kontinu sepanjang elemen. Hammer test, sebagaimana disebut, hanya menjangkau permukaan. Untuk mendeteksi diskontinuitas dalam, Anda memerlukan gelombang suara yang menembus material dan bercerita tentang apa yang ada di dalam.
Solusi Inovatif dengan Ultrasonic Pulse Velocity Tester NOVOTEST IPSM-U+T
Teknologi Propagasi Gelombang Ultrasonik
NOVOTEST IPSM-U+T bekerja berdasarkan prinsip yang elegan: gelombang ultrasonik dipancarkan oleh transduser transmitter dan merambat melalui beton. Jika material bersifat homogen dan padat, kecepatan rambatnya tinggi (biasanya di atas 4.000 m/s untuk beton mutu baik). Namun, ketika gelombang menemui retak, rongga, atau zona berpori, waktu tempuhnya melambat drastis—karena gelombang harus memutar atau melewati medium udara yang memiliki impedansi akustik jauh berbeda. Penurunan kecepatan inilah yang menjadi indikator utama cacat internal.
Fitur Unggulan Produk
Alat ini dibekali sensor piezo-elektrik sensitif dengan probe 54 kHz, ideal untuk beton normal hingga ketebalan sekitar 1,5 meter. Layar LCD digital menampilkan waktu tempuh dan kecepatan secara real-time. Memori internal mampu menyimpan ribuan data pengukuran, dan Anda dapat mentransfernya ke PC via koneksi USB untuk analisis lebih lanjut. Satu inovasi penting adalah perhitungan suara indeks produk abrasif—sebuah parameter kuantitatif yang membantu mengidentifikasi zona material yang lebih abrasif atau lemah secara struktural. Zona semacam ini sering terlewat oleh alat UPV standar karena hanya mengandalkan kecepatan pulsa semata.
Inovasi Analisis Indeks Produk Abrasif
Indeks produk abrasif mungkin terdengar teknis, tetapi relevansinya praktis: material yang lebih abrasif atau porous biasanya memiliki kualitas lebih rendah, dan indeks ini memberikan angka yang bisa Anda bandingkan antar titik ukur. Dengan demikian, Anda tidak hanya mendeteksi retak dan void yang sudah terbentuk, tetapi juga mengidentifikasi area dengan potensi degradasi lebih cepat—memungkinkan tindakan preventif yang lebih tepat sasaran.
Desain Portabel dan Tahan Banting
Dengan bobot kurang dari 1,5 kg, casing aluminium kokoh, dan baterai lithium isi ulang yang tahan hingga 10 jam operasi kontinu, NOVOTEST IPSM-U+T dirancang untuk mobilitas tinggi. Anda bisa membawanya naik ke lantai atas tanpa lift, melakukan survei grid di area sempit, atau bekerja di ketinggian dengan aman. Keandalan di suhu ekstrem (-20 hingga +40 °C) juga memastikan alat ini siap untuk kondisi lapangan Indonesia yang beragam.
Untuk memudahkan Anda melihat spesifikasi teknis secara ringkas, berikut tabel spesifikasi utama NOVOTEST IPSM-U+T:
| Parameter | Spesifikasi |
|---|---|
| Rentang Pengukuran Waktu Propagasi | 10 – 9999 µs |
| Resolusi Waktu | 0.1 µs |
| Frekuensi Operasi Ultrasonik | 50 – 100 kHz (probe standar 54 kHz) |
| Basis Pengukuran (Jarak Antar Probe) | 120 mm |
| Tegangan Output | 600 V |
| Dimensi Unit Utama | 122 x 65 x 23 mm |
| Suhu Operasi | -20 °C hingga +40 °C |
| Daya | 2 baterai AA (isi ulang) |
| Waktu Operasi Kontinu | Minimal 10 jam |
Cara Kerja dan Aplikasi NOVOTEST IPSM-U+T di Lapangan
Prinsip Transmisi Gelombang P
Ketika Anda menempatkan transduser pada permukaan beton, NOVOTEST memancarkan gelombang longitudinal (gelombang P) yang menjalar melalui material. Transduser penerima mendeteksi sinyal yang tiba, dan alat menghitung waktu tempuh (time of flight) dengan resolusi 0.1 mikrodetik. Kecepatan rambat (V) adalah jarak antara transduser dibagi waktu tempuh. Semakin rendah kecepatannya, semakin besar kemungkinan adanya diskontinuitas.
Persiapan Pengujian
Persiapan yang baik menentukan keakuratan. Anda tidak perlu merusak struktur, cukup bersihkan permukaan dari debu, kotoran, atau cat lepas. Aplikasikan couplant—biasanya gemuk silikon atau gel akustik—untuk menghilangkan celah udara antara probe dan beton. Alat memiliki fungsi kalibrasi otomatis; Anda hanya perlu memastikan probe terpasang dengan benar dan menekan tombol kalibrasi pada blok referensi yang disediakan.
Metode Pengukuran Fleksibel
Tergantung akses, Anda bisa memilih tiga mode pengukuran:
- Direct: transduser dipasang berseberangan pada dua sisi elemen (misalnya, seberang kolom). Mode ini memberikan transmisi paling andal.
- Semi-direct: transduser ditempatkan pada dua sisi yang tidak berseberangan (misalnya, pada sudut 90°), digunakan bila akses terbatas.
- Surface: kedua transduser diletakkan pada satu sisi yang sama. Mode ini berguna untuk mendeteksi retak permukaan atau delaminasi dekat selimut beton.
Pemetaan Grid dan Analisis Data
Untuk survei menyeluruh, Anda dapat membuat grid pengukuran dengan spasi 200–300 mm. Setiap titik dicatat kecepatannya, lalu diplot menjadi peta kontur kecepatan. Lonjakan penurunan kecepatan lebih dari 20% terhadap area sekitarnya merupakan indikasi kuat adanya retak atau void. Software gratis yang disertakan memungkinkan Anda memvisualisasikan data dalam bentuk grafik dan tabel, memudahkan pembuatan laporan teknis.
Contoh Aplikasi Deteksi Void pada Kolom
Bayangkan Anda sedang memeriksa kolom beton masif 500×500 mm di lantai dasar gedung. Dengan pengukuran direct pada grid 200 mm, Anda menemukan bahwa sebagian besar area menunjukkan kecepatan 4.100–4.300 m/s—kualitas baik. Namun, pada satu segmen, kecepatan turun menjadi 2.900 m/s. Menggunakan mode surface, Anda mengonfirmasi indikasi void di dekat selimut. Dengan data ini, Anda bisa langsung merekomendasikan injeksi epoksi tepat di zona tersebut, tanpa perlu membongkar kolom. Setelah perbaikan, pengukuran ulang menunjukkan kecepatan kembali normal, memvalidasi keberhasilan perbaikan.
Studi Kasus: Identifikasi Retak Mikro pada Gedung Tua dengan NOVOTEST IPSM-U+T
Profil Bangunan
Sebuah gedung perkantoran berusia 47 tahun di Jakarta menampilkan keretakan halus pada plesteran, terutama di balok lantai dua. Tidak ada spalling atau lendutan terlihat, namun pengelola mencurigai penurunan mutu beton akibat usia dan kebocoran atap intermittent.
Prosedur Investigasi
Tim inspeksi menggunakan NOVOTEST IPSM-U+T pada balok utama bentang 6 meter. Pengukuran direct dilakukan setiap 200 mm di sepanjang sisi balok, dengan fokus pada area tengah bentang yang mengalami momen lentur maksimum. Couplant gemuk silikon digunakan, dan setiap titik dikalibrasi ulang setiap 10 pengukuran.
Temuan Signifikan
Pada segmen 1,2 meter di tengah bentang, kecepatan turun dari nilai dasar 4.200 m/s menjadi 2.800 m/s—penurunan 33%. Pola kecepatan rendah yang terpusat ini mengindikasikan microcrack cluster, bukan sekadar porositas umum. Konfirmasi dengan sonic tomography memperkuat dugaan: terdapat jaringan retak rambut yang mengarah ke tulangan tarik.
Rekomendasi dan Hasil
Berdasarkan data, tim merekomendasikan grouting epoksi bertekanan rendah untuk mengisi retak <0,3 mm, dilanjutkan dengan perkuatan CFRP di zona terindikasi untuk meningkatkan kapasitas lentur. Setelah perbaikan selesai, pengukuran ulang dengan NOVOTEST IPSM-U+T menunjukkan pemulihan signifikan: kecepatan rata-rata di segmen kritis naik ke 4.100 m/s, menandakan pengisian void dan penyatuan kembali matriks beton. Proyek ini menghemat biaya hingga 60% dibanding skenario penggantian balok, dan gedung kembali beroperasi penuh dalam waktu singkat.
Keunggulan NOVOTEST IPSM-U+T Dibanding Metode Konvensional
Deteksi Cacat Lebih Sensitif
Sensor sensitif dan indeks abrasif memungkinkan NOVOTEST mendeteksi retak mikro dengan lebar bukan di bawah 0,05 mm—jauh melampaui kemampuan mata manusia atau hammer test. Rongga kecil yang sering terlewat pada UPV standar juga terekam dengan jelas berkat peningkatan rasio signal-to-noise.
Portabilitas dan Kecepatan Tinggi
Satu titik ukur hanya membutuhkan ≤30 detik, dari persiapan hingga membaca hasil. Anda bisa menyelesaikan survei ratusan titik dalam satu hari kerja, langsung mendapatkan data kecepatan dan indeks di layar. Tidak ada lagi waktu tunggu pengiriman sampel ke laboratorium.
Non-Destruktif dan Ekonomis
Karena tidak merusak struktur, alat ini mengurangi ketergantungan pada core drill hingga 80%. Biaya sewa alat bor, perbaikan lubang coring, dan downtime operasional gedung dapat ditekan drastis. Investasi awal alat akan balik modal hanya dalam beberapa proyek inspeksi.
Data Objektif dan Terukur
Parameter indeks abrasif memberikan dimensi evaluasi baru yang tidak dimiliki metode rebound hammer. Anda tidak hanya tahu “di mana” cacatnya, tetapi juga “seberapa buruk” kualitas material di zona tertentu—memungkinkan prioritisasi perbaikan yang lebih akurat.
Dukungan Purna Jual Lengkap
Ketika Anda memilih NOVOTEST IPSM-U+T melalui distributor resmi, Anda mendapatkan lebih dari sekadar kotak alat. Pelatihan operator untuk tim Anda, layanan kalibrasi tahunan, dan garansi 1 tahun memastikan alat selalu dalam performa puncak. Ini adalah kemitraan jangka panjang, bukan transaksi sekali beli.
Tips Memilih Alat Uji Ultrasonik untuk Bangunan Tua
Validasi Sertifikasi Standar
Pastikan alat yang Anda pilih secara eksplisit memenuhi ASTM C597 atau standar relevan lainnya. Sertifikat kalibrasi pabrik adalah bukti bahwa alat telah diuji dan memberikan hasil yang tertelusuri.
Pertimbangkan Rentang Frekuensi
Probe 54 kHz pada NOVOTEST adalah pilihan optimal untuk beton normal hingga tebal 1,5 m. Jika Anda sering menangani elemen yang lebih tebal, tanyakan ketersediaan probe frekuensi lebih rendah yang mampu penetrasi lebih dalam.
Kapasitas Logging dan Transfer Data
Kapasitas memori besar (minimal 500 data) dan konektivitas USB bukan lagi kemewahan, melainkan keharusan. Kemudahan transfer data ke PC dan ketersediaan software gratis untuk analisis grafik akan menghemat waktu Anda dalam pembuatan laporan.
Ketersediaan Pelatihan dan Support Lokal
Produk canggih tanpa dukungan teknis lokal bisa menjadi bumerang. Pastikan ada agen resmi yang siap memberikan demo alat, pelatihan, dan dukungan teknis pasca pembelian di Indonesia. Ini menjadi kunci keberhasilan implementasi di lapangan.
Rasio Harga vs Fitur
Di pasaran, Anda mungkin menemukan alat UPV dengan harga lebih rendah, tetapi periksalah fiturnya: apakah sekadar mengukur kecepatan, atau juga memiliki analisis indeks abrasif? Apakah memorinya cukup? NOVOTEST IPSM-U+T menawarkan akurasi tinggi dengan fitur lengkap pada harga kompetitif, menghasilkan nilai ekonomis yang jelas dalam beberapa proyek inspeksi awal.
Untuk mendiskusikan kebutuhan spesifik proyek Anda atau memperoleh perangkat NOVOTEST IPSM-U+T, Anda dapat berkonsultasi langsung dengan CV. Java Multi Mandiri, distributor resmi alat ukur dan pengujian yang berpengalaman. Mereka tidak hanya menyuplai perangkat, tetapi juga membantu Anda memahami konfigurasi yang tepat sehingga proses pengujian di lapangan berjalan efektif dan akurat.
FAQ
Apa keunggulan utama NOVOTEST IPSM-U+T dibandingkan alat UPV standar?
Keunggulan utama terletak pada fitur perhitungan indeks produk abrasif, yang memberikan parameter kuantitatif tambahan untuk mengevaluasi kualitas material. Selain itu, peningkatan rasio signal-to-noise dan konverter universal berdampak tinggi memungkinkan deteksi cacat yang lebih sensitif, termasuk retak mikro yang sangat halus. Desainnya yang portabel, memori besar, dan dukungan software analisis juga melampaui banyak alat UPV dasar di kelasnya.
Seberapa dalam alat ini bisa mendeteksi retak mikro?
Dengan probe standar 54 kHz, penetrasi efektif mencapai sekitar 1,5 meter untuk beton mutu normal. Untuk elemen yang lebih tebal, tersedia probe frekuensi lebih rendah yang dapat memperluas jangkauan. Kedalaman deteksi juga bergantung pada kualitas beton; beton yang sangat porous akan meredam sinyal lebih cepat.
Apakah alat bisa digunakan pada permukaan beton yang kasar atau tidak rata?
Ya, dapat digunakan. Namun, permukaan yang sangat kasar harus dipersiapkan terlebih dahulu: bersihkan bagian yang lepas, aplikasikan couplant secukupnya untuk mengisi celah permukaan, atau ratakan titik ukur dengan gerinda ringan jika perlu. Mode pengukuran surface atau semi-direct juga bisa menjadi alternatif bila akses salah satu sisi terbatas.
Bagaimana cara perawatan dan kalibrasi rutin NOVOTEST IPSM-U+T?
Perawatan alat ini sederhana: pastikan probe selalu bersih dan tidak terbentur keras, simpan di casing pelindung saat tidak digunakan, dan isi ulang baterai secara berkala. Kalibrasi dilakukan otomatis menggunakan blok referensi yang disertakan; lakukan setiap kali memulai sesi pengukuran atau setelah mengganti probe. Untuk kalibrasi menyeluruh dan sertifikasi, disarankan mengirimkan alat ke distributor resmi setahun sekali.
Rekomendasi Hardness Tester
References
- ASTM International. “ASTM C597-16: Standard Test Method for Pulse Velocity Through Concrete.”
- Badan Standardisasi Nasional. “SNI 03-4803-1998: Metode Pengujian Kecepatan Rambat Gelombang Ultrasonik pada Beton.”
- British Standards Institution. “BS 1881-203:1986: Recommendations for Measurement of Velocity of Ultrasonic Pulses in Concrete.”
- Malhotra, V.M., and Carino, N.J. “Handbook on Nondestructive Testing of Concrete.” CRC Press.
- NOVOTEST. “IPSM-U+T Ultrasonic Pulse Velocity Tester: Technical Datasheet and Operation Manual.”
