Dalam lanskap industri minyak, gas, dan fabrikasi tekanan tinggi yang semakin kompetitif dan diatur ketat, satu parameter sering kali menjadi penentu antara integritas yang bertahan puluhan tahun dan kegagalan katastropik yang merugikan miliaran: kekerasan di Heat Affected Zone (HAZ). Data dari berbagai insiden kegagalan pipa menunjukkan bahwa Hydrogen Induced Cracking (HIC) yang dipicu oleh kekerasan berlebih di HAZ merupakan penyumbang signifikan. Di sinilah paradigma kontrol kualitas bergeser dari inspeksi produk akhir yang reaktif menuju pemantauan proaktif dan presisi selama proses fabrikasi. Artikel ini menganalisis strategi mutakhir dalam mengontrol kekerasan HAZ, dengan mengevaluasi peran teknologi portabel seperti Alat Analisa Struktur Baja NOVOTEST KRC-M2. Kami akan membedah bagaimana alat ini tidak hanya mengukur, tetapi menjadi bagian integral dari strategi pencegahan untuk memastikan kepatuhan terhadap standar ketat seperti NACE MR0175/ISO 15156 dan, yang terpenting, menjamin keandalan aset kritikal.

1. Tren Utama di Industri Minyak dan Gas
2. Faktor Pendorong Perubahan
3. Dampak Terhadap Kualitas Produk
4. Teknologi / Metode Baru yang Muncul
   1. Tabel Perbandingan Metode Pengukuran Kekerasan untuk HAZ
5. Implikasi bagi Pelaku Industri
6. Bagaimana Alat Analisa Struktur Baja Beradaptasi
7. Upaya Meningkatkan Kualitas Berkelanjutan
8. Kesimpulan
9. FAQ
   1. Apa itu Heat Affected Zone (HAZ) dan mengapa kekerasannya perlu dikontrol?
   2. Bagaimana NOVOTEST KRC-M2 membantu dalam mencegah Hydrogen Induced Cracking (HIC)?
   3. Apakah pengukuran kekerasan dengan KRC-M2 memenuhi standar industri seperti NACE MR0175/ISO 15156?
   4. Bagaimana interpretasi hasil pengukuran kekerasan HAZ untuk menjamin kualitas las?
10. References

Tren Utama di Industri Minyak dan Gas

Industri minyak dan gas sedang mengalami transformasi fundamental dalam pendekatan terhadap jaminan kualitas las dan integritas material. Tren paling menonjol adalah perpindahan dari model inspeksi destruktif dan reaktif—yang seringkali dilakukan setelah fakta—menuju pemantauan proaktif, real-time, dan non-destruktif yang terintegrasi dalam alur kerja. Fokusnya kini tertuju pada Heat Affected Zone (HAZ), area di sekitar lasan yang mengalami siklus termal namun tidak meleleh, sehingga sifat mekaniknya dapat berubah drastis dan menjadi titik lemah.

Standar internasional, khususnya NACE MR0175/ISO 15156 untuk material dalam lingkungan “sour service” (mengandung H2S), kini secara eksplisit membatasi nilai kekerasan maksimum di HAZ, biasanya di rentang 22-250 HV/HRC tergantung material dan aplikasi. Hal ini memicu permintaan yang melonjak terhadap metode pengujian yang dapat diterapkan di lapangan, pada sambungan las aktual di pipa, vessel, atau platform lepas pantai, tanpa merusak komponen. Teknologi pengukuran kekerasan portabel, yang mampu memberikan data akurat dan terdokumentasi secara instan, telah bergeser dari being a “nice-to-have” menjadi sebuah keharusan operasional.

Faktor Pendorong Perubahan

Beberapa kekuatan konvergen mendorong perubahan paradigma ini ke garis depan. Yang utama adalah regulasi keselamatan dan lingkungan yang semakin ketat secara global. Otoritas seperti ASME, API, dan berbagai badan klasifikasi maritim memberlakukan persyaratan yang lebih rigor untuk mencegah kegagalan yang dapat menyebabkan tumpahan minyak, kebocoran gas, atau ledakan. Faktor pendorong kedua adalah kompleksitas material itu sendiri. Untuk memenuhi tuntutan operasi dalam kondisi ekstrem (pressure, temperature, korosif), industri semakin mengadopsi baja alloy tinggi dan paduan khusus. Meski memiliki kekuatan yang unggul, material ini seringkali lebih rentan terhadap pembentukan mikrostruktur keras dan getas di HAZ selama pengelasan, yang menjadi situs inisiasi ideal untuk retak hidrogen (HIC dan SSC). Terakhir, tekanan ekonomi yang besar untuk memaksimalkan Return on Investment (ROI) dengan memperpanjang umur aset, meminimalkan downtime untuk perbaikan, dan menghindari biaya astronomis akibat kegagalan, membuat investasi dalam kontrol kualitas preventif menjadi sangat masuk akal secara finansial.

Dampak Terhadap Kualitas Produk

Kontrol kekerasan HAZ bukanlah latihan akademis; dampaknya langsung dan nyata terhadap kualitas produk akhir. Kekerasan yang melebihi batas kritis standar secara langsung meningkatkan kerentanan terhadap Hydrogen Induced Cracking. Atom hidrogen (yang dapat berasal dari proses pengelasan atau lingkungan operasi) akan bermigrasi dan terkumpul di daerah dengan tegangan tinggi, seperti daerah sekitar inklusi atau mikrostruktur martensitik yang keras di HAZ, hingga akhirnya membentuk retak. Retak ini kemudian dapat merambat, menyebabkan kegagalan struktural. Selain itu, HAZ yang terlalu keras sering berkaitan dengan ketangguhan (toughness) yang rendah dan ketahanan fatik yang berkurang. Pada pipa bertekanan tinggi atau bejana yang mengalami siklus tekanan, titik ini dapat menjadi awal dari kegagalan fatik. Dengan demikian, kualitas las secara keseluruhan, umur layan, dan keamanan operasi secara intrinsik terikat pada kemampuan untuk mengukur dan mengontrol kekerasan di zona kritis ini.

Teknologi / Metode Baru yang Muncul

Merespons tuntutan ini, teknologi pengukuran kekerasan telah berevolusi pesat. Metode tradisional seperti Vickers atau Brinell, meski akurat, bersifat destruktif, memerlukan preparasi sampel yang rumit, dan tidak praktis untuk pengujian in-situ. Adanya alat ukur kekerasan portabel berbasis ultrasonik (UCI) dan rebound (Leeb) telah menjadi langkah maju. Namun, untuk analisis struktur baja yang mendalam, teknologi berbasis koersivitas magnetik seperti pada NOVOTEST KRC-M2 menawarkan keunggulan strategis. Alat ini tidak hanya mengukur parameter kekerasan secara tidak langsung. Namun juga terdapat pengukuran kekuatan koersif (coercive force) yang memiliki korelasi tinggi dengan sifat mekanik material. Fungsi khusus untuk analisis struktur baja akibat perlakuan panas dan termomekanis.

Kelebihan utama NOVOTEST KRC-M2 terletak pada kemampuannya melakukan pengujian non-destruktif yang cepat (siklus pengukuran <5 detik), akurat, dan mempunyai korelasi langsung dengan sifat material. Inovasi digital terintegrasi, seperti memori untuk 100.000 pengukuran yang dilengkapi timestamp. Selain itu, kemampuan transfer data ke PC, memungkinkan pelacakan (traceability) dan analisis tren yang sebelumnya sulit dilakukan. Ini mengubah pengukuran dari sekadar aktivitas “checklist” menjadi sumber data yang kaya untuk program jaminan kualitas dan pemeliharaan prediktif.

Tabel Perbandingan Metode Pengukuran Kekerasan untuk HAZ

Implikasi bagi Pelaku Industri

Tren ini membawa implikasi operasional dan strategis yang signifikan bagi pelaku industri. Pertama, muncul kebutuhan untuk memperbarui prosedur Inspeksi dan Pengujian Tidak Merusak (PTM/NDT), dengan mengintegrasikan pengukuran kekerasan HAZ sebagai langkah wajib dalam prosedur kualifikasi las (WPS/PQR) dan inspeksi rutin. Kedua, investasi dalam alat pengujian canggih yang portabel dan terverifikasi menjadi krusial. Alat seperti NOVOTEST KRC-M2 bukan lagi sekadar pengeluaran modal, melainkan investasi dalam mitigasi risiko dan kepatuhan regulasi. Ketiga, kualifikasi dan pelatihan berkelanjutan bagi personel, welder, inspektor, maupun engineer, penting untuk memastikan pengukuran yang tepat dan interpretasi hasil yang akurat. Terakhir, dalam era digitalisasi industri, kemampuan untuk mendokumentasikan dan melacak setiap data pengukuran menjadi tuntutan mutlak dari regulator dan sistem manajemen mutu.

Di sinilah peran distributor alat ukur yang andal menjadi krusial. CV. Java Multi Mandiri, sebagai supplier dan distributor alat ukur dan pengujian terpercaya, memainkan peran strategis dengan tidak hanya menyediakan perangkat seperti NOVOTEST KRC-M2, tetapi juga mendukung industri dengan memastikan ketersediaan alat yang terkalibrasi, memberikan dukungan teknis, serta memahami kebutuhan spesifik kontrol kualitas di lapangan untuk mendukung proses pengujian dan jaminan mutu produk fabrikasi.

Bagaimana Alat Analisa Struktur Baja Beradaptasi

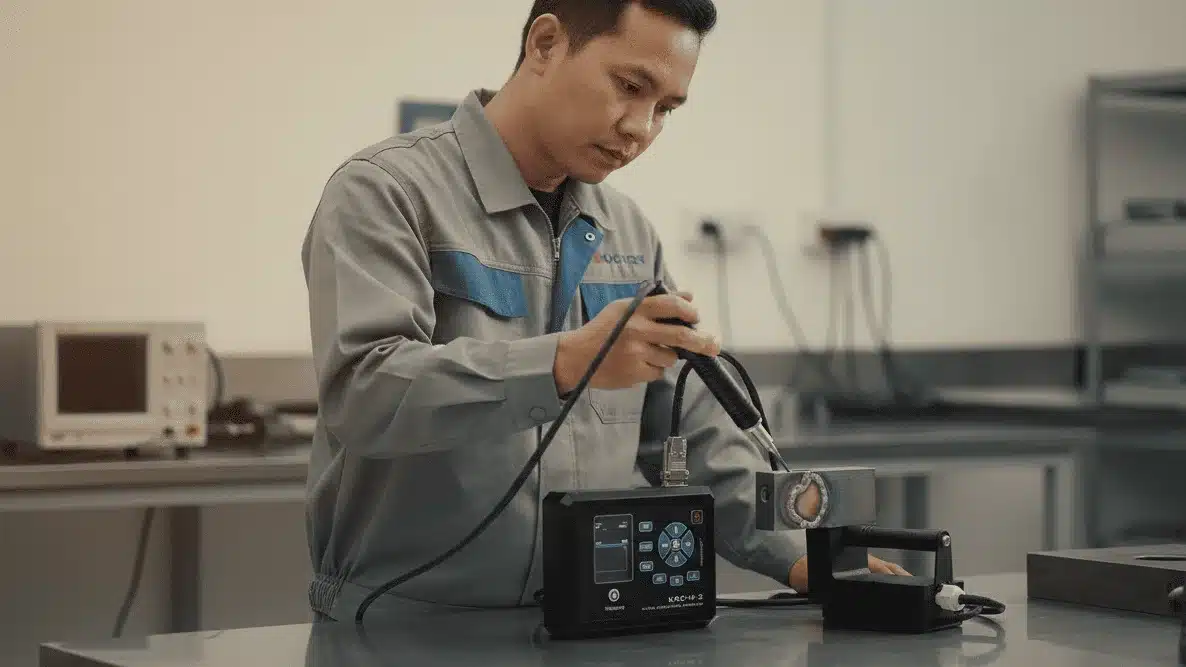

Alat analisa struktur baja telah berevolusi secara signifikan untuk memenuhi tantangan baru ini. Adaptasi utama terlihat dalam tiga aspek: portabilitas, spesifisitas, dan kecerdasan. Perangkat seperti NOVOTEST KRC-M2 yang ergonomi dan ketahanan untuk lingkungan lapangan yang keras di kilang, kapal, atau lokasi konstruksi remote. Dari sisi spesifisitas, alat ini mempertimbangkan standar industri yang ketat. Kemampuannya untuk kalibrasi sesuai dengan material spesifik. Serta rentang pengukuran kekuatan koersif (1-40 A/cm) yang relevan untuk berbagai grade baja, memungkinkannya memberikan data yang untuk penilaian kepatuhan terhadap NACE MR0175/ISO 15156.

Fitur-fitur khusus NOVOTEST KRC-M2, seperti probe dengan memori kalibrasi internal, kemampuan averaging hingga 99 pengukuran, dan 7 skala tambahan untuk kalibrasi, memungkinkan fleksibilitas dan akurasi tinggi. Alat ini tidak hanya memberikan angka kekerasan. Namun juga dapat untuk evaluasi sisa tegangan dan analisis kondisi tegangan-regangan material. Selain itu, memberikan gambaran yang lebih holistik tentang integritas material di HAZ dan sekitarnya. Evolusi ini mengubah alat dari sekadar “pengukur” menjadi “analyst portabel” yang memberikan wawasan mendalam untuk pengambilan keputusan teknis.

Upaya Meningkatkan Kualitas Berkelanjutan

Kontrol kekerasan HAZ yang efektif adalah fondasi dari upaya peningkatan kualitas berkelanjutan (continuous improvement) dalam fabrikasi dan pemeliharaan aset. Strategi jangka panjang melibatkan penerapan pendekatan pencegahan, di mana pengukuran kekerasan HAZ dilakukan secara rutin. Tidak hanya pada produk akhir, tetapi juga selama proses pengelasan (misalnya, pada weld coupons atau langsung pada sambungan kritis) untuk memvalidasi prosedur. Alat seperti NOVOTEST KRC-M2 menjadi tulang punggung program semacam ini, memungkinkan pemantauan yang cepat dan tidak mengganggu.

Data yang sudah ada ini, kemudian dapat mulai integrasi ke dalam sistem manajemen kualitas digital atau sistem Asset Integrity Management (AIM). Analisis tren dari data historis ini dapat mengungkap pola, misalnya, korelasi antara parameter pengelasan tertentu (seperti heat input) dengan peningkatan kekerasan HAZ, sehingga memungkinkan penyempurnaan prosedur operasional secara proaktif. Dengan demikian, siklus perbaikan berkelanjutan terjaga: ukur, analisis, adaptasi, dan verifikasi ulang. Dukungan dari mitra distribusi yang memahami alur kerja ini, seperti CV. Java Multi Mandiri, sangat berharga dalam memastikan bahwa teknologi pengujian dapat mulai implementasi secara efektif untuk mendukung budaya kualitas yang berkelanjutan dan berbasis data di dalam organisasi.

Kesimpulan

Mengontrol kekerasan di Heat Affected Zone telah muncul sebagai disiplin kritis yang menjembatani proses pengelasan dengan kinerja jangka panjang dan keamanan aset dalam industri berat. Pergeseran dari inspeksi reaktif menuju pemantauan proaktif melalui pengujian yang canggih, portabel, dan handal. NOVOTEST KRC-M2, dengan teknologi pengukuran koersivitas magnetiknya, merepresentasikan respons teknologi yang tepat. Selain itu, juga menawarkan kemampuan analisis struktur baja non-destruktif yang cepat dan komprehensif.

Mengadopsi strategi kontrol kekerasan HAZ yang efektif bukan hanya tentang membeli alat, tetapi tentang mengintegrasikan kemampuan pengukuran presisi ke dalam DNA operasional dan jaminan kualitas. Ini memerlukan kemitraan dengan penyedia yang tidak hanya menjual perangkat, tetapi juga memahami tantangan teknis di lapangan. CV. Java Multi Mandiri, dalam perannya sebagai distributor alat ukur dan pengujian, hadir untuk mendukung industri dalam mewujudkan strategi ini, memastikan bahwa setiap sambungan las pada pipa bertekanan tinggi, vessel, atau struktur kritis lainnya tidak hanya memenuhi standar, tetapi dirancang untuk bertahan. Integritas aset dibangun di atas data yang akurat dan tindakan pencegahan yang tepat dan kontrol kekerasan HAZ adalah fondasi wajib.

FAQ

Apa itu Heat Affected Zone (HAZ) dan mengapa kekerasannya perlu dikontrol?

Heat Affected Zone (HAZ) adalah area material dasar di sekitar lasan yang mengalami pemanasan hingga suhu tinggi selama proses pengelasan, tetapi tidak sampai meleleh. Siklus termal ini mengubah mikrostruktur dan sifat mekanik baja asli, seringkali membuatnya lebih keras dan getas. Kekerasan yang berlebihan di HAZ (biasanya di atas 22 HRC atau 250 HV, tergantung standar) sangat berbahaya. Sebab, dapat menurunkan ketangguhan material dan menciptakan lokasi ideal untuk inisiasi dan propagasi retak. Terutama retak yang terinduksi hidrogen (HIC) dalam lingkungan yang mengandung H2S. Kontrol kekerasan adalah tindakan pencegahan utama untuk menghindari kegagalan katastropik.

Bagaimana NOVOTEST KRC-M2 membantu dalam mencegah Hydrogen Induced Cracking (HIC)?

NOVOTEST KRC-M2 membantu mencegah HIC dengan memungkinkan pengukuran non-destruktif yang cepat dan akurat terhadap parameter yang berkorelasi kuat. Melalui kekerasan dan sifat mekanik material di HAZ, yaitu kekuatan koersif (coercive force). Deteksi area di mana kekerasan mendekati atau melampaui batas aman yang ditetapkan standar seperti NACE MR0175, insinyur dan inspektor dapat mengambil tindakan korektif proaktif. Tindakan ini dapat berupa mengulang perlakuan panas (post-weld heat treatment/PWHT) untuk melunakkan area tersebut. Lalu, merevisi prosedur pengelasan (WPS), atau menolak komponen yang tidak memenuhi syarat sebelum dipasang, sehingga menghilangkan risiko HIC sejak di sumbernya.

Apakah pengukuran kekerasan dengan KRC-M2 memenuhi standar industri seperti NACE MR0175/ISO 15156?

NOVOTEST KRC-M2 adalah alat yang dirancang untuk memberikan data pengukuran yang dapat digunakan dalam penilaian kepatuhan terhadap standar seperti NACE MR0175/ISO 15156. Standar tersebut menetapkan batas maksimum kekerasan yang diizinkan. Melalui pengukuran koersivitas magnetik yang dikorelasikan dengan kekerasan material spesifik melalui kalibrasi yang tepat. Hal itu, memberikan metode tidak langsung yang andal dan cepat untuk mengidentifikasi area yang rawan. Namun, perlu dokumentasi prosedur kalibrasi, kualifikasi personel, dan seringkali verifikasi sporadis dengan metode uji kekerasan konvensional (seperti Vickers) untuk memvalidasi korelasi. Alat ini merupakan solusi ideal untuk screening 100% dan pemantauan rutin yang mendukung pemenuhan standar.

Bagaimana interpretasi hasil pengukuran kekerasan HAZ untuk menjamin kualitas las?

Interpretasi hasil pengukuran dari NOVOTEST KRC-M2 harus didasarkan pada tabel konversi yang dikembangkan untuk material spesifik yang diuji (misalnya, grade API 5L X65). Hasil pengukuran kekuatan koersif (dalam A/cm) dikonversi menjadi nilai kekerasan estimasi (seperti HV atau HRC). Nilai ini kemudian dibandingkan dengan batas kritis yang ditentukan dalam spesifikasi proyek atau standar (mis., maksimum 250 HV10). Jika nilai berada di bawah batas dengan margin aman, kualitas las di HAZ dapat diterima. Jika mendekati atau melebihi batas, ini menjadi red flag yang memerlukan investigasi lebih lanjut. Sehingga, perlu pemeriksaan ulang, pengukuran di titik tambahan, analisis prosedur pengelasan, atau pelaksanaan Post-Weld Heat Treatment (PWHT). Data yang terdokumentasi dari KRC-M2 memberikan bukti objektif untuk keputusan accept atau reject.

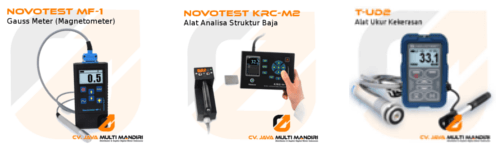

Rekomendasi Alat Uji dan Analisa

References

1. NACE International. (2015). NACE MR0175/ISO 15156: Petroleum, petrochemical and natural gas industries — Materials for use in H2S-containing environments in oil and gas production.
2. American Petroleum Institute (API). (2018). API 5L: Specification for Line Pipe.
3. Kou, S. (2003). Welding Metallurgy (2nd ed.). John Wiley & Sons. (Diskusi mendalam tentang transformasi fasa dan kekerasan di HAZ).
4. AWS D1.1/D1.1M: Structural Welding Code — Steel. American Welding Society. (Bagian terkait pengujian dan inspeksi las).
5. Sumber Teknis: Novotest JSC. Technical Documentation for Coercivity Meter KRC-M2.
