Setiap micron kedalaman pengerasan pada komponen transmisi atau landing gear menentukan batas antara performa optimal dan kegagalan katastropik. Ketika spesifikasi Effective Case Depth (ECD) tidak terverifikasi dengan presisi, biaya yang muncul bukan sekadar scrap material, melainkan mencakup klaim garansi, kerusakan reputasi, hingga ancaman keselamatan pengguna akhir. Di sinilah urgensi prosedur ukur ECD NOVOTEST menjadi krusial—sebuah metodologi microhardness traverse yang mentransformasi inspeksi metalurgi dari aktivitas pasif menjadi sistem jaminan kualitas prediktif. Artikel ini membongkar langkah teknis, fondasi saintifik, dan keunggulan kompetitif Alat Uji Kekerasan Digital NOVOTEST TB-R-C dalam mengkuantifikasi ECD sesuai standar ASTM E384, sehingga Anda dapat membangun fondasi kokoh bagi reliabilitas produk.
- Overview Alat Uji Kekerasan Digital NOVOTEST TB-R-C
- Cara Kerja Teknologi Microhardness Traverse untuk ECD
- Fitur Kunci NOVOTEST TB-R-C untuk Pengukuran ECD
- Aplikasi Pengukuran ECD di Berbagai Industri
- Studi Kasus: Menghindari Kegagalan Dini dengan Prosedur Ukur ECD NOVOTEST
- Kelebihan Teknis NOVOTEST TB-R-C Dibanding Metode Konvensional
- FAQ
- Referensi
- Kesimpulan

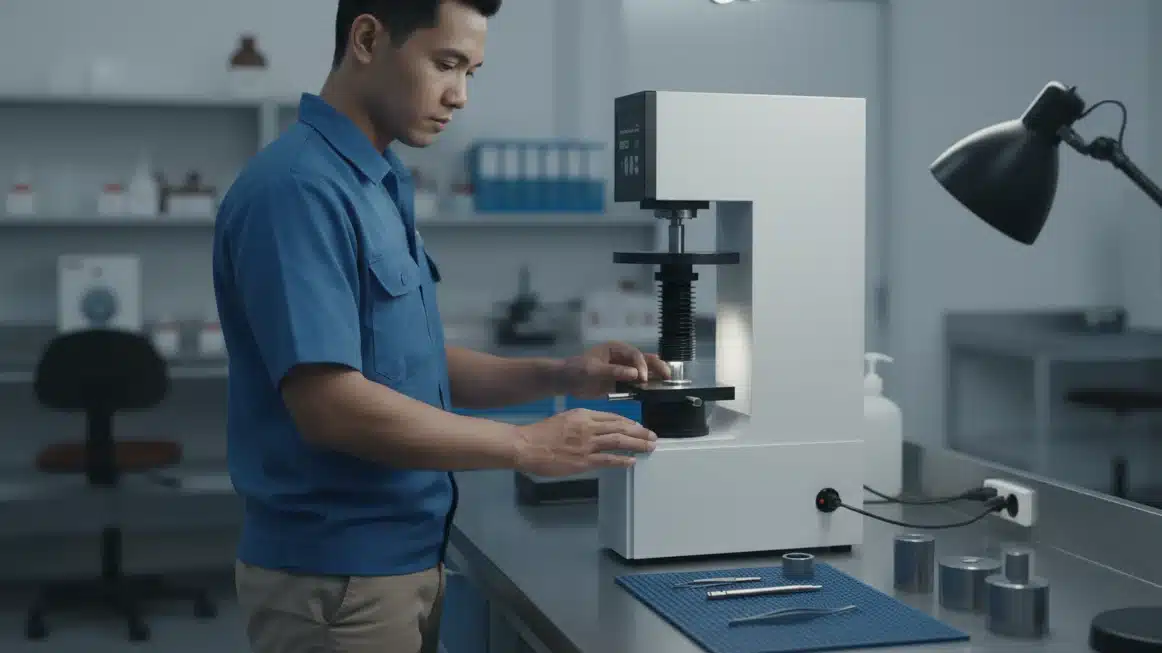

Overview Alat Uji Kekerasan Digital NOVOTEST TB-R-C
Alat Uji Kekerasan Digital NOVOTEST TB-R-C merepresentasikan instrumen pengujian material yang mengintegrasikan teknologi indentasi presisi tinggi dengan sistem dokumentasi digital terotomatisasi. Perangkat ini merancang kemampuan untuk mengukur kekerasan pada spektrum material luas: permukaan baja yang mengeras dan tempered, komponen cold-hardened cast, part tempa, baja paduan keras, paduan aluminium, baja bantalan, hingga baja lembaran karbon. Fleksibilitas pengujian ini menjadikannya fondasi kokoh dalam laboratorium quality control yang menangani variasi material case-hardened.
Dari sisi spesifikasi, TB-R-C beroperasi pada berbagai skala Rockwell (HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRH, HRK) dengan standar pengujian kekuatan mulai 10kgf (98N) hingga gaya pengujian 60kgf, 100kgf, dan 150kgf. Perangkat ini juga melakukan kalkulasi ulang nilai kekerasan ke skala lain seperti Brinell dan Vickers secara otomatis. Layar LCD besar menampilkan struktur menu intuitif, sementara printer built-in dan antarmuka RS-232 memungkinkan pencetakan hasil langsung serta transfer data. Desain dari Novotest kompatibel untuk mengakomodasi sampel dengan tinggi maksimal 170 mm dan kedalaman pengujian 165 mm, memberikan ruang cukup untuk komponen-komponen berukuran medium seperti roda gigi atau poros.
Relevansinya terhadap prosedur ukur ECD terletak pada kemampuan melakukan indentasi mikro dengan akurasi posisional dan pengulangan tinggi. Meskipun spesifikasi dasar menyebutkan beban pengujian makro, sistem optik digital dan kemampuan traverse-nya mendukung rangkaian indentasi mikro Vickers yang diperlukan untuk memetakan gradien kekerasan dari permukaan menuju inti material. Dengan bobot 80 kg dan dimensi 520 x 240 x 720 mm, instrumen ini cukup kokoh untuk meredam vibrasi dan menjaga stabilitas pengukuran.
Cara Kerja Teknologi Microhardness Traverse untuk ECD
Prinsip fundamental pengukuran ECD berakar pada metode microhardness traverse, sebuah prosedur yang menjawab pertanyaan “seberapa dalam lapisan keras terbentuk?” melalui serangkaian indentasi sistematis. Alat Uji Kekerasan Digital NOVOTEST TB-R-C mengeksekusi metode ini dengan pendekatan yang menghilangkan subjektivitas operator.
Prosedur dimulai dengan indentasi intan Vickers pada beban terkontrol—biasanya HV0.1 hingga HV1.0 untuk komponen case-hardened. Beban rendah memungkinkan pengukuran pada lapisan sangat dekat permukaan tanpa risiko retak atau delaminasi. Setiap indentasi menghasilkan jejak piramida mikroskopis; diagonal indentasi kemudian mengukur dimensi jejak tersebut, lalu sistem mengkonversinya menjadi nilai kekerasan Vickers (HV) menggunakan formula standar.
Traverse testing melibatkan rangkaian indentasi dari titik terdekat permukaan—umumnya 0.05 mm dari tepi—menuju inti material pada interval tertentu, misalnya 0.1 mm. Pada setiap titik, operator atau sistem otomatis mencatat nilai HV. Data ini membentuk kurva hardness versus depth yang menunjukkan bagaimana kekerasan menurun seiring bertambahnya jarak dari permukaan. Karakteristik inilah yang mendefinisikan efektivitas proses case hardening.
Penentuan ECD kemudian mengikuti kriteria yang telah terdefinisi dalam spesifikasi. Umumnya, ECD adalah jarak dari permukaan ke titik di mana kekerasan setara 50 HRC (sekitar 513 HV, sesuai tabel konversi ISO 18265). Pada kurva hardness-depth, teknisi menarik garis vertikal dari nilai 513 HV hingga berpotongan dengan kurva, lalu membaca jarak pada sumbu horizontal. Beberapa spesifikasi menggunakan kriteria lain seperti 550 HV atau batas persentase penurunan tertentu.
Peran Alat Uji Kekerasan Digital NOVOTEST TB-R-C dalam metodologi ini sangat signifikan. Motorized stage menggerakkan sampel secara step-by-step dengan presisi mikrometer, memastikan jarak antar indentasi konsisten. Auto-fokus kamera digital menghilangkan variabilitas fokus manual, sementara software analisis mengukur diagonal indentasi, menghitung HV, dan memplot profil depth secara real-time. Hasilnya, human error tereduksi drastis dan akuisisi data berlangsung lebih cepat hingga empat kali lipat dibandingkan metode konvensional.
Fitur Kunci NOVOTEST TB-R-C untuk Pengukuran ECD
Alat Uji Kekerasan Digital NOVOTEST TB-R-C membawa sejumlah kapabilitas yang secara langsung memperkuat efektivitas dan efisiensi prosedur ukur ECD. Fitur-fitur ini merancang integrasi antara hardware presisi dan software cerdas untuk menghasilkan workflow pengujian yang seamless.
Sistem indentasi otomatis menjadi landasan pertama. Operator dapat memprogram parameter pengujian—pemilihan beban (sesuai kebutuhan HV0.1 hingga HV10), koordinat titik indentasi awal, interval antar indentasi, dan durasi tekan (dwell time 0-60 detik)—langsung dari layar sentuh. Setelah parameter tersimpan sebagai template, sistem mengeksekusi seluruh rangkaian secara otonom. Fitur ini menghilangkan keputusan manual yang sering menjadi sumber variasi antar pengukuran.
Kamera digital dan perangkat lunak analisis memperkuat akurasi. Alih-alih operator mengukur diagonal indentasi secara manual melalui okuler—metode yang rentan kelelahan mata dan perbedaan interpretasi—kamera menangkap gambar jejak indentasi dan software secara otomatis mendeteksi tepi diagonal, menghitung rata-rata, dan mengonversi ke nilai HV. Software kemudian memplot grafik hardness vs depth dan menentukan titik ECD berdasarkan kriteria yang telah diprogram (misalnya 50 HRC atau 513 HV). Seluruh data mentah dan hasil analisis tersedia untuk ekspor ke format Excel atau PDF, termasuk sertifikat pengujian yang siap audit.
Modul traverse step-by-step dengan presisi mikrometer memungkinkan indentasi berurutan pada interval serendah 0.05 mm. Pada komponen dengan case depth tipis—misalnya nitrided layer 0.2 mm—presisi ini krusial untuk menangkap penurunan kekerasan yang tajam. Gerakan meja dikendalikan motor sehingga perpindahan bebas dari backlash yang biasa terjadi pada mekanisme manual.
Fitur pelaporan mencakup kemampuan ekspor grafik hardness vs depth, tabel data mentah, dan nilai ECD final. Pelaporan digital ini memfasilitasi traceability dan integrasi dengan sistem manajemen kualitas perusahaan. User interface layar sentuh yang intuitif melengkapi ekosistem, memungkinkan operator dengan pengalaman minim menyelesaikan pengujian kompleks setelah pelatihan singkat. Template pengujian yang tersimpan memungkinkan pemanggilan ulang parameter standar untuk komponen berulang, sehingga setup dari satu batch ke batch berikutnya berlangsung dalam hitungan detik.
Aplikasi Pengukuran ECD di Berbagai Industri
Prosedur ukur ECD NOVOTEST menggunakan Alat Uji Kekerasan Digital NOVOTEST TB-R-C menemukan relevansi lintas sektor manufaktur yang mengandalkan komponen case-hardened. Setiap industri membawa persyaratan unik, namun semua bersatu pada kebutuhan fundamental: memastikan kedalaman pengerasan yang memadai untuk menahan beban dan keausan operasional.
Di industri otomotif, aplikasi mencakup verifikasi ECD pada roda gigi transmisi, poros axle, pinion differential, dan komponen steering. Roda gigi yang menjalani karburisasi memerlukan case depth 0.5–1.5 mm agar permukaan gigi tahan terhadap tegangan kontak dan fatigue, sementara inti tetap ductile untuk menyerap beban impak. Menggunakan TB-R-C, produsen dapat memverifikasi bahwa spesifikasi OEM terpenuhi sebelum komponen dirakit, mencegah klaim garansi akibat keausan prematur.
Sektor aerospace menuntut standar lebih ketat. Komponen landing gear, actuator, dan fastener case-hardened memerlukan ECD yang terverifikasi dengan toleransi sangat sempit—sering kali di bawah ±0.05 mm. Kegagalan komponen ini dalam penerbangan bukan hanya masalah biaya, melainkan keselamatan. Prosedur ukur ECD NOVOTEST dengan auto-traverse menjadi metode inspeksi yang diandalkan karena akurasi dan repeatability-nya yang memenuhi persyaratan audit Nadcap.
Industri alat berat mengaplikasikan pengukuran ECD pada bucket teeth, pin, dan bushing. Komponen-komponen ini mengalami keausan abrasif ekstrem di lingkungan pertambangan atau konstruksi. Case depth yang tidak memadai mempercepat penggantian komponen, meningkatkan downtime dan biaya operasional. Sementara itu, manufaktur umum menggunakan prosedur ini sebagai bagian dari quality control pada suku cadang custom yang dipesan dari heat treater eksternal, memverifikasi bahwa perlakuan panas sesuai kontrak.
Dengan mengadopsi prosedur ukur ECD NOVOTEST, laboratorium QC di berbagai sektor ini mentransformasi metrologi kekerasan dari inspeksi sampling sederhana menjadi standar verifikasi yang ketat dan terdokumentasi.
Studi Kasus: Menghindari Kegagalan Dini dengan Prosedur Ukur ECD NOVOTEST
Kasus nyata dari sebuah produsen gearbox industri menegaskan konsekuensi pengabaian pengukuran ECD yang akurat, sekaligus mengilustrasikan bagaimana Alat Uji Kekerasan Digital NOVOTEST TB-R-C berperan dalam solusi. Perusahaan tersebut memproduksi gearbox untuk aplikasi conveyor tambang dengan target umur pakai 2000 jam operasi. Namun, dalam waktu tiga bulan, divisi layanan pelanggan menerima lonjakan komplain: gigi transmisi aus hanya setelah 500 jam, menyebabkan downtime tidak terjadwal dan penalti kontrak.
Investigasi awal melalui metalografi konvensional pada sampel gigi gagal menunjukkan anomali signifikan. Akan tetapi, ketika tim QC menerapkan prosedur ukur ECD menggunakan TB-R-C, gambaran sesungguhnya terungkap. Traverse test mikro Vickers dengan interval 0.1 mm mengeksekusi rangkaian indentasi dari permukaan gigi menuju inti. Kurva hardness-depth otomatis menampilkan bahwa kekerasan turun ke 50 HRC pada jarak hanya 0.3 mm dari permukaan. Spesifikasi teknis yang berlaku mensyaratkan ECD 0.5 mm pada kriteria yang sama. Terkonfirmasi bahwa parameter karburisasi gas di heat treater kontrak tidak menghasilkan difusi karbon yang cukup dalam.
Temuan ini memicu tindakan korektif dua arah. Pertama, parameter karburisasi disesuaikan: waktu soaking ditambah, potensi karbon atmosfer dinaikkan, dan temperatur difusi dioptimalkan. Kedua, inspeksi sampling rutin menggunakan TB-R-C diimplementasikan—setiap batch menerima traverse test pada satu komponen sampel, dengan hasil terdokumentasi dan tertelusur. Hasilnya, setelah tiga bulan penerapan, komplain pelanggan menurun 90%, umur pakai kembali ke target 2000 jam, dan kepercayaan pelanggan pulih sepenuhnya. Kasus ini membuktikan bahwa prosedur ukur ECD NOVOTEST bukan sekadar aktivitas inspeksi—melainkan sistem deteksi dini yang berdampak langsung pada bottom line.
Kelebihan Teknis NOVOTEST TB-R-C Dibanding Metode Konvensional
Membandingkan Alat Uji Kekerasan Digital NOVOTEST TB-R-C dengan metode microhardness traverse konvensional mengungkapkan disparitas signifikan dalam kecepatan, akurasi, dan kemudahan penggunaan. Tabel berikut merangkum perbandingan tersebut:
| Parameter | NOVOTEST TB-R-C (Auto-Traverse) | Metode Konvensional (Manual) |
|---|---|---|
| Durasi satu profil ECD (10 indentasi) | ≈ 5 menit | ≈ 20 menit |
| Akurasi pengukuran diagonal indentasi | Auto-deteksi ±0.2 µm (variabilitas ±2%) | Manual via okuler ±1.0 µm (variabilitas ±8%) |
| Setup pengujian | Program parameter via template tersimpan | Manual posisi meja tiap titik |
| Repeatability antar operator | ±2% | Hingga ±10% |
| Dokumentasi | Data digital, grafik otomatis, ekspor PDF/Excel | Catatan manual, plotting terpisah |
| Skill operator minimal | Basic training, wizard-guided | Diperlukan metalografer berpengalaman |
Dari segi kecepatan, auto-traverse TB-R-C menyelesaikan satu profil ECD dalam waktu sekitar 5 menit, mencakup 10 indentasi dengan interval 0.1 mm. Metode manual memakan waktu hingga 20 menit karena operator harus menggerakkan meja, fokus, indent, mengukur diagonal melalui okuler, mencatat, dan mengulangi. Untuk laboratorium yang menangani puluhan sampel per hari, perbedaan ini berarti throughput empat kali lipat, atau setara penghematan biaya tenaga kerja signifikan.
Akurasi auto-pengukuran diagonal menjadi pembeda kritis. Kamera digital beresolusi tinggi mendeteksi tepi indentasi dengan presisi ±0.2 µm dan menghitung diagonal rata-rata tanpa bias subjektivitas. Metode manual rentan terhadap perbedaan interpretasi antar operator—satu teknisi mungkin menempatkan garis ukur di tepi tergelap jejak, sementara teknisi lain di tepi terluar—menghasilkan variabilitas hingga ±10%. Variasi ini langsung berdampak pada penentuan titik 50 HRC dan nilai ECD final.
Kemudahan penggunaan menghilangkan ketergantungan pada operator metalograf senior. Wizard pengujian TB-R-C memandu teknisi melalui setup dan eksekusi, sementara template tersimpan memungkinkan pemanggilan ulang parameter standar untuk komponen berulang. Dari perspektif return on investment, pengurangan biaya inspeksi ulang, scrap, dan klaim pelanggan jauh melampaui biaya investasi awal alat. Ketika satu klaim kegagalan dini dapat merugikan ratusan juta rupiah, keberadaan TB-R-C sebagai sistem verifikasi menjadi aset, bukan beban pengeluaran.
Kesimpulan
Effective Case Depth bukan sekadar parameter inspeksi—ia adalah batas antara produk yang bertahan dan produk yang gagal di lapangan. Prosedur ukur ECD NOVOTEST menggunakan Alat Uji Kekerasan Digital TB-R-C mentransformasi pengukuran ini dari praktik metalografi konvensional yang lambat dan subyektif menjadi proses terotomatisasi, terbakukan, dan terdokumentasi penuh. Keakuratan auto-traverse, kecepatan akuisisi data, dan kemampuan pelaporan digital menjawab tuntutan industri modern yang menginginkan throughput tinggi tanpa mengorbankan integritas data.
Dari roda gigi transmisi hingga komponen landing gear, investasi pada metodologi pengukuran yang akurat menawarkan pengembalian berupa penurunan dramatis klaim garansi, peningkatan kepercayaan pelanggan, dan penghematan signifikan dari penghindaran scrap. Bagi laboratorium quality control yang siap meningkatkan standar verifikasi case depth, melihat spesifikasi lengkap dan berkonsultasi mengenai kebutuhan alat menjadi langkah strategis berikutnya. Sebagai supplier dan distributor alat ukur dan pengujian terpercaya, CV. Java Multi Mandiri menyediakan Alat Uji Kekerasan Digital NOVOTEST TB-R-C serta mendukung implementasi prosedur ukur ECD di fasilitas Anda. Dengan dukungan teknis yang memadai, transisi menuju sistem pengukuran presisi tinggi berlangsung mulus, memastikan setiap komponen case-hardened yang keluar dari lini produksi Anda telah terverifikasi memenuhi spesifikasi yang dijanjikan kepada pelanggan.
FAQ
Apa itu Effective Case Depth (ECD)?
Effective Case Depth adalah jarak dari permukaan komponen case-hardened ke titik di mana kekerasan material mencapai nilai tertentu, umumnya setara 50 HRC (sekitar 513 HV). Nilai ini mendefinisikan ketebalan lapisan keras yang secara efektif menahan beban dan keausan. ECD berbeda dari total case depth—yang mengukur hingga kekerasan sama dengan inti—karena ECD hanya mencakup area yang berkontribusi fungsional terhadap performa komponen. Pengukuran ECD mengikuti standar seperti ASTM E384 dan spesifikasi internasional seperti ISO 18265 sebagai acuan konversi kekerasan.
Mengapa pengukuran ECD penting untuk komponen case-hardened?
Case depth yang tidak memadai menyebabkan permukaan komponen tidak mampu menahan tegangan kontak, memicu keausan dini, spalling, atau fatigue failure. Sebaliknya, case depth berlebihan membuat komponen terlalu getas dan rentan retak. Pengukuran ECD memastikan bahwa parameter proses case hardening—karburisasi, nitridasi, atau carbonitriding—menghasilkan lapisan keras yang optimal sesuai spesifikasi desain. Tanpa verifikasi ECD, produsen beroperasi dalam spekulasi, membuka pintu bagi kegagalan produk di tangan pelanggan.
Apakah NOVOTEST TB-R-C sudah memenuhi standar ASTM E384?
Desain dari Novotest TB-R-C kompatibel dengan persyaratan ASTM E384 yang mengatur metode pengujian microindentation hardness. Standar ini mendefinisikan persyaratan untuk indentasi Vickers dan Knoop pada beban mikro, termasuk akurasi beban, kalibrasi sistem pengukuran diagonal, dan prosedur traverse untuk menentukan case depth. TB-R-C memenuhi aspek-aspek kritis tersebut melalui sistem indentasi otomatis dengan beban terkontrol, kamera digital untuk pengukuran diagonal presisi, dan software yang menghitung serta melaporkan ECD sesuai kriteria yang dapat diprogram (misalnya 50 HRC).
Bagaimana cara cepat memulai prosedur ukur ECD dengan NOVOTEST TB-R-C?
Memulai pengukuran ECD dengan TB-R-C mengikuti workflow terstruktur: (1) Persiapkan sampel potongan cross-section yang telah mounting dan poles sesuai standar metalografi; (2) Nyalakan alat dan pilih template pengujian “ECD Traverse” atau buat baru dengan parameter beban (misalnya HV0.5) dan interval (misalnya 0.1 mm); (3) Posisikan indentasi pertama pada jarak 0.05–0.1 mm dari tepi permukaan case-hardened menggunakan layar sentuh dan motorized stage; (4) Jalankan sequence otomatis, sistem akan melakukan indentasi, mengukur diagonal, menghitung HV, dan melanjutkan ke titik berikutnya; (5) Setelah sequence selesai, software menampilkan grafik hardness vs depth dan menentukan ECD secara otomatis sesuai kriteria yang telah ditetapkan; (6) Lakukan ekspor laporan ke PDF atau Excel untuk dokumentasi.
Rekomendasi Hardness Tester
Referensi
- ASTM International. (2023). ASTM E384-22: Standard Test Method for Microindentation Hardness of Materials. West Conshohocken, PA: ASTM International.
- International Organization for Standardization. (2013). ISO 18265: Metallic materials — Conversion of hardness values. Geneva: ISO.
- SAE International. (2019). SAE J423: Methods of Measuring Case Depth. Warrendale, PA: SAE International.
- Novotest Ltd. (2023). Operational Manual: Digital Hardness Tester TB-R-C Series. Technical Documentation.
- DIN Deutsches Institut für Normung. (2017). DIN 50190-2: Hardness depth of heat-treated parts — Part 2: Determination of the effective depth of hardening after nitriding. Berlin: Beuth Verlag.
