Ultrasonik NOVOTEST UD1: Analisis Penyebab Cacat Las pada Planetary Mixer

Bayangkan sebuah planetary mixer berharga miliaran rupiah di lini produksi farmasi tiba-tiba berhenti. Investigasi mengungkap kegagalan katastropik pada sambungan las bowl, menyebabkan kontaminasi seluruh batch produk dan menghentikan produksi selama berminggu-minggu. Akar masalahnya? Cacat las mikroskopis yang tidak terdeteksi sejak awal. Dalam industri di mana kualitas, keamanan, dan kepatuhan standar adalah segalanya, kegagalan seperti ini bukan sekadar gangguan operasional—ini adalah ancaman bagi bisnis. Artikel ini akan menganalisis penyebab umum cacat las pada planetary mixer dan bagaimana teknologi mutakhir, seperti Alat Pendeteksi Cacat Ultrasonik NOVOTEST UD1, menjadi solusi kunci untuk deteksi dini, mencegah kerugian besar, dan memastikan kepatuhan terhadap standar ketat seperti ASME BPE.

Masalah Umum Cacat Las pada Planetary Mixer
Penyebab Utama Cacat Las pada Komponen Mixer
Risiko Jika Cacat Las Tidak Terdeteksi dan Dianalisis
Solusi Inspeksi yang Tersedia untuk Analisis Cacat Las
Perbandingan Pendekatan Solusi: Mana yang Terbaik untuk Mixer?
1. Tabel Perbandingan Metode NDT untuk Inspeksi Las Planetary Mixer
Rekomendasi Solusi Paling Efektif: Inspeksi Ultrasonik Rutin
Peran Alat Pendeteksi Cacat Ultrasonik NOVOTEST UD1 dalam Solusi
Conclusion
Pertanyaan yang Sering Diajukan (FAQ)
References

Masalah Umum Cacat Las pada Planetary Mixer

Planetary mixer, terutama yang terdapat dalam industri farmasi, makanan, dan kosmetik, terbuat dengan material berkualitas tinggi seperti stainless steel austenitik (misalnya, grade 316L). Namun, integritas peralatan ini sangat bergantung pada kualitas sambungan lasnya. Cacat las yang umumnya muncul pada komponen kritis seperti bowl, blade, shaft, dan housing dapat dikategorikan sebagai berikut:

Penetrasi Las Tidak Sempurna (Incomplete Penetration): Ini terjadi ketika logam las tidak sepenuhnya menembus ketebalan sambungan. Pada sambungan fillet atau butt weld di dinding bowl, cacat ini menciptakan celah yang menjadi titik lemah struktural utama, rentan terhadap perkembangan retak di bawah beban siklik dari proses mixing.
Retak Mikro (Micro-cracks): Merupakan cacat paling berbahaya dan sulit terdeteksi. Retak ini sering kali muncul di Heat Affected Zone (HAZ), area di sekitar lasan yang mengalami perubahan metalurgi akibat panas. Stres residual pasca-pengelasan dan eksposur terhadap bahan kimia atau suhu ekstrem dapat memicu dan memperbesar retak mikro ini.
Porositas (Porosity) dan Inklusi Slag: Porositas adalah rongga-rongga kecil berbentuk bulat yang terbentuk akibat gas yang terperangkap selama proses pengelasan. Inklusi slag adalah partikel terak (flux) yang tidak terbuang. Keduanya tidak hanya mengurangi kekuatan lasan tetapi juga, khususnya di industri farmasi, dapat menjadi niche bagi pertumbuhan mikroba atau sumber kontaminasi partikulat.
Lack of Fusion: Kegagalan peleburan antara logam las dengan logam dasar atau antara lapisan las. Cacat ini sering kali penyebabnya yaitu teknik pengelasan yang tidak tepat atau parameter yang salah, menghasilkan bidang pemisah yang dapat dengan mudah merambat menjadi retak.
Underfill & Undercut: Underfill adalah kondisi di mana logam las tidak mengisi alur sambungan sepenuhnya, mengurangi ketebalan efektif. Undercut adalah alur kecil di sepanjang tepi lasan yang bertindak sebagai konsentrator tegangan, memicu inisiasi retak fatigue.

Konteks operasional planetary mixer—dengan beban mekanis siklik, getaran, dan paparan media yang korosif atau higienis—menjadikan keberadaan cacat-cacat ini sebagai bom waktu yang dapat meledak kapan saja.

Penyebab Utama Cacat Las pada Komponen Mixer

Memahami penyebab cacat las adalah langkah pertama pencegahan. Faktor-faktornya saling berkaitan, mulai dari desain hingga operasi.

Faktor Material: Penggunaan material dengan spesifikasi yang tidak tepat atau ketidakmurnian (impurities) dapat menghambat fusi yang baik. Ketidakcocokan antara filler metal dan base metal juga dapat menyebabkan cacat.
Faktor Prosedur Pengelasan: Welding Procedure Specification (WPS) yang tidak optimal adalah penyebab utama. Parameter seperti arus, tegangan, kecepatan travel, dan jenis gas pelindung yang salah langsung berdampak pada kualitas las. Teknik pengelasan operator yang buruk, seperti sudut torch yang tidak konsisten atau kecepatan tidak stabil, juga berkontribusi besar.
Faktor Pra dan Pasca Pengelasan: Pembersihan permukaan yang tidak sempurna dari minyak, grease, atau oksida sebelum pengelasan dapat menyebabkan porositas dan lack of fusion. Pre-heat yang tidak memadai atau post-weld heat treatment (PWHT) yang tidak sesuai dapat meninggalkan stres residual tinggi dan meningkatkan kerentanan terhadap retak, terutama pada HAZ.
Faktor Desain dan Stres Operasional: Desain sambungan yang buruk (misalnya, akses yang sulit untuk pengelasan) mempersulit pencapaian penetrasi penuh. Dalam operasi, planetary mixer mengalami beban fatigue tinggi akibat gerakan planetari yang konstan. Kombinasi stres mekanis ini dengan paparan bahan kimia pembersih (CIP/SIP) atau bahan baku korosif mempercepat degradasi pada area las yang cacat.
Faktor Human Error: Kualifikasi dan keterampilan operator pengelas yang tidak memadai tetap menjadi variabel kritis. Kelelahan, kurangnya pengawasan, dan pelatihan yang tidak berkelanjutan dapat mengabaikan prosedur yang telah ditetapkan.

Risiko Jika Cacat Las Tidak Terdeteksi dan Dianalisis

Mengabaikan inspeksi cacat las bukanlah penghematan biaya, melainkan pembiayaan menuju kerugian yang jauh lebih besar. Risiko yang mengintai meliputi:

Kegagalan Katastropik Peralatan: Cacat seperti retak mikro dapat berkembang menjadi retak fatik hingga menyebabkan patahnya shaft, blade, atau bahkan kegagalan struktural pada bowl. Ini mengakibatkan downtime produksi yang sangat panjang dan biaya perbaikan atau penggantian yang eksponensial.
Kontaminasi Produk: Dalam industri farmasi dan makanan, ini adalah skenario terburuk. Partikel karat atau logam yang lepas dari cacat las dapat mencemari produk, menyebabkan penarikan kembali (recall) massal, kerugian finansial besar, dan yang paling fatal, membahayakan konsumen.
Pelanggaran Standar dan Regulasi: Standar seperti ASME BPE (Bioprocessing Equipment) dan regulasi FDA (21 CFR Part 211) mensyaratkan integritas permukaan yang tinggi dan ketiadaan cacat yang dapat menampung kontaminan. Ketidakpatuhan dapat berujung pada audit yang gagal, penundaan izin edar, hingga pencabutan sertifikasi.
Biaya Remedial yang Melonjak: Perbaikan darurat (reactive maintenance) selalu lebih mahal daripada pemeliharaan prediktif. Biaya tidak hanya mencakup komponen dan tenaga kerja, tetapi juga hilangnya pendapatan selama produksi terhenti.
Kerusakan Reputasi Perusahaan: Kepercayaan pelanggan, sekali hilang, sangat sulit dibangun kembali. Insiden kontaminasi atau kegagalan produk dapat merusak reputasi brand yang telah dibangun puluhan tahun dalam sekejap.

Solusi Inspeksi yang Tersedia untuk Analisis Cacat Las

Untuk mencegah risiko tersebut, industri mengandalkan metode Non-Destructive Testing (NDT). Setiap metode memiliki kelebihan dan keterbatasan:

Inspeksi Visual (VT): Metode paling dasar, hanya efektif untuk mendeteksi cacat permukaan seperti undercut atau underfill. Sangat subjektif dan bergantung pada pengalaman inspektor.
Uji Penetran Cair (PT/LPI): Baik untuk menemukan cacat permukaan terbuka (retak, porositas permukaan). Namun, melibatkan bahan kimia, memerlukan permukaan yang sangat bersih, dan tidak dapat mendeteksi cacat internal.
Uji Partikel Magnetik (MT): Efektif untuk cacat permukaan dan sedikit di bawah permukaan pada material feromagnetik. Tidak dapat menguji material stainless steel austenitik (non-magnetik) yang biasanya ada di planetary mixer.
Radiografi (RT/X-ray): Dapat menghasilkan gambar internal sambungan las. Namun, memiliki isu keamanan radiasi yang serius, memerlukan area terkontrol, biaya tinggi, kurang portabel, dan seringkali kurang sensitif terhadap cacat planar seperti retak yang sejajar dengan arah sinar.
Pengujian Ultrasonik (UT): Metode yang menggunakan gelombang ultrasonik frekuensi tinggi. Gelombang ini memancar ke material dan pantulannya dianalisis. Cacat internal (seperti retak, lack of fusion) akan memantulkan gelombang, sehingga dapat terdeteksi lokasi, ukuran, dan kedalamannya dengan akurat.

Perbandingan Pendekatan Solusi: Mana yang Terbaik untuk Mixer?

Pemilihan metode NDT yang tepat harus mempertimbangkan material, jenis cacat, lokasi komponen, dan regulasi. Berikut tabel perbandingan untuk konteks inspeksi planetary mixer stainless steel:

Tabel Perbandingan Metode NDT untuk Inspeksi Las Planetary Mixer

Metode NDT	Akurasi Deteksi Cacat Internal	Kedalaman Deteksi	Keamanan	Portabilitas	Biaya Relatif	Kesesuaian untuk Stainless Steel
Inspeksi Visual (VT)	Tidak Dapat	–	Sangat Aman	Sangat Tinggi	Sangat Rendah	Ya, tapi terbatas
Uji Penetran Cair (PT)	Tidak Dapat	Hanya Permukaan	Sedang (Kimia)	Tinggi	Rendah	Ya, tapi terbatas
Uji Partikel Magnetik (MT)	Tidak Dapat	Sangat Dangkal	Sedang	Tinggi	Rendah	Tidak (untuk SS Austenitik)
Radiografi (RT)	Baik (Tapi kurang untuk retak planar)	Penuh	Berisiko (Radiasi)	Rendah	Sangat Tinggi	Ya
Pengujian Ultrasonik (UT)	Sangat Baik (Termasuk retak mikro)	Penuh	Sangat Aman (Non-radiasi)	Sangat Tinggi	Menengah hingga Tinggi	Sangat Cocok

Dari tabel di atas, keunggulan inti Ultrasonic Testing (UT) menjadi jelas:

Deteksi Superior: Dapat menemukan cacat internal kecil seperti retak mikro dan lack of fusion yang luput dari metode lain.
Akurasi Kuantitatif: Memberikan data tentang ukuran, kedalaman, dan orientasi cacat, penting untuk analisis risiko dan keputusan perbaikan.
Portabilitas dan Keamanan: Alat UT modern sangat portabel, memungkinkan inspeksi in-situ tanpa perlu memindahkan mixer. Tanpa radiasi, lebih aman bagi personel dan lingkungan produksi.
Hasil Real-Time: Memberikan umpan balik instan, mempercepat proses pengambilan keputusan.

Rekomendasi Solusi Paling Efektif: Inspeksi Ultrasonik Rutin

Berdasarkan analisis, Ultrasonic Testing (UT) muncul sebagai standar de facto untuk inspeksi sambungan las komponen kritis seperti planetary mixer. Kunci keberhasilannya terletak pada penerapannya yang rutin dan periodik, bukan hanya sebagai respons saat kegagalan terjadi.

Program inspeksi ultrasonik yang terintegrasi ke dalam sistem manajemen pemeliharaan memungkinkan:

Pemantauan Kondisi: Melacak perkembangan cacat dari waktu ke waktu.
Pemeliharaan Prediktif: Memperkirakan sisa umur komponen dan menjadwalkan perbaikan selama waktu henti terencana, menghindari downtime tak terduga.
Kepatuhan Proaktif: Secara aktif mendemonstrasikan kepatuhan terhadap standar seperti ASME BPE, FDA CFR, serta ISO 9001 dan 13485, dengan dokumentasi inspeksi yang terdokumentasi dan mudah terlacak.

Peran Alat Pendeteksi Cacat Ultrasonik NOVOTEST UD1 dalam Solusi

Di sinilah Alat Pendeteksi Cacat Ultrasonik NOVOTEST UD1 hadir sebagai solusi teknis yang tangguh. Dirancang untuk memenuhi tantangan inspeksi di lapangan, UD1 adalah flaw detector portabel yang mengubah data ultrasonik menjadi informasi yang dapat ditindaklanjuti.

Fitur Utama yang Relevan untuk Analisis Cacat Las Mixer:

Resolusi Tinggi: Dengan rentang frekuensi yang dapat disesuaikan secara kontinu dari 0.2 hingga 10 MHz, UD1 dapat mengatur konfigurasi untuk mendeteksi berbagai ukuran cacat—dari inklusi kecil hingga retak mikro di HAZ—pada material stainless steel.
Kedalaman Deteksi Luas: Kemampuan mengukur kedalaman hingga 6000 mm pada baja memastikan seluruh ketebalan sambungan las pada komponen mixer yang tebal juga bisa terjangkau untuk inspeksi.
Kontrol Gain dan TCG yang Presisi: Rentang gain 100 dB dengan step 0.1 dB dan fungsi Time Corrected Gain (TCG) memungkinkan kompensasi atenuasi sinyal, sehingga cacat yang berada jauh dari probe tetap terlihat jelas, meningkatkan akurasi pengukuran.
Dokumentasi Lengkap: Memori internal dengan dukungan kartu SD memungkinkan penyimpanan A-scan, B-scan, dan protokol inspeksi lengkap (termasuk parameter, tanggal, dan waktu). Ini sangat penting untuk pelacakan tren, audit, dan kepatuhan regulasi.
Kokoh dan Ergonomis: Casing logam yang tahan benturan dan desain yang ringan membuatnya ideal untuk lingkungan pabrik yang keras. Layar warna besar memudahkan visualisasi sinyal bahkan di kondisi cahaya terang.

Aplikasi Praktis dengan NOVOTEST UD1:

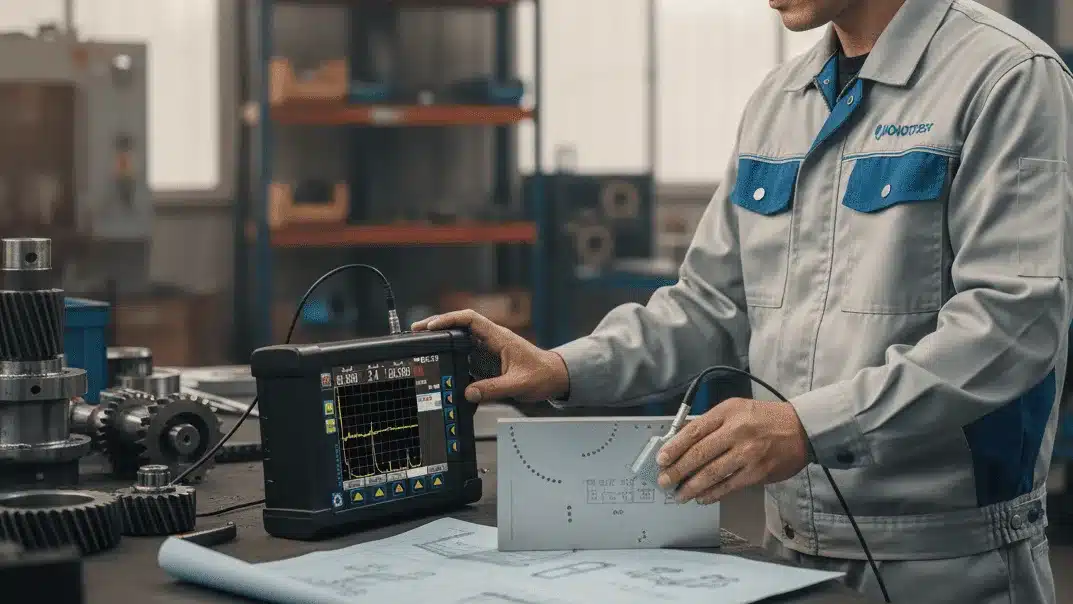

Dalam skenario inspeksi planetary mixer, teknisi dapat menggunakan UD1 dengan probe sudut (angle beam) untuk memindai sambungan las pada bowl atau shaft. Sinyal A-scan yang muncul di layar akan menunjukkan pantulan dari geometri bagian dan dari setiap cacat yang ada. Misalnya, indikasi tajam yang muncul di antara pantulan depan dan belakang dapat menandakan retak atau lack of fusion. Dengan pengukuran waktu tempuh gelombang, UD1 secara akurat dapat menghitung dan menampilkan kedalaman cacat tersebut.

Manfaat Bisnis yang Nyata:

Mengadopsi NOVOTEST UD1 berarti berinvestasi pada:

Pencegahan Downtime: Deteksi dini cacat memungkinkan perbaikan terjadwal.
Jaminan Kualitas Produk: Memastikan integritas wadah pencampur, menghilangkan risiko kontaminasi.
Kepatuhan Standar: Memfasilitasi inspeksi yang memenuhi syarat ASME BPE untuk permukaan produktik.
Optimasi Biaya: Menggeser paradigma dari pemeliharaan korektif yang mahal ke pemeliharaan prediktif yang hemat biaya.

Sebagai mitra terpercaya dalam penyediaan solusi pengukuran dan pengujian, CV. Java Multi Mandiri mendukung industri dalam menerapkan pendekatan proaktif ini. Dengan menyediakan alat yang andal seperti Ultrasonik NOVOTEST UD1, kami membantu tim QA/QC dan pemeliharaan untuk memiliki mata yang mampu melihat ke dalam material, memastikan setiap sambungan las pada peralatan kritis seperti planetary mixer tidak hanya memenuhi spesifikasi, tetapi menjamin keandalan dan keselamatan operasi produksi secara berkelanjutan.

Kesimpulan

Analisis cacat las pada planetary mixer bukanlah tugas opsional, melainkan keharusan strategis untuk menjaga kontinuitas bisnis, kualitas produk, dan reputasi perusahaan. Metode Ultrasonic Testing (UT) telah terbukti sebagai solusi paling efektif, akurat, dan aman untuk mendeteksi ancaman tersembunyi seperti retak mikro dan lack of fusion. Alat Pendeteksi Cacat Ultrasonik NOVOTEST UD1, dengan portabilitas, ketangguhan, dan kemampuan teknisnya, merupakan instrumen ideal untuk mengimplementasikan program inspeksi rutin yang proaktif. Dengan berinvestasi dalam teknologi deteksi dini ini, industri tidak hanya mencegah kegagalan katastropik tetapi juga membangun fondasi yang kokoh untuk keunggulan operasional dan kepatuhan regulasi jangka panjang.

Pertanyaan yang Sering Diajukan (FAQ)

Bagaimana cara kerja Alat Ultrasonik NOVOTEST UD1 mendeteksi cacat las seperti retak mikro?

Alat ini bekerja dengan memancarkan gelombang ultrasonik frekuensi tinggi (0.2-10 MHz) melalui probe ke dalam material. Gelombang ini merambat dan akan dipantulkan kembali ketika menemui perubahan medium, seperti batas material atau cacat. Retak mikro, meskipun kecil, menciptakan antarmuka udara-logam yang memantulkan gelombang dengan kuat. Pantulan ini ditangkap oleh probe, diolah oleh unit utama UD1, dan ditampilkan sebagai puncak (peak) pada layar A-scan. Posisi puncak menunjukkan kedalaman cacat, sedangkan amplitudonya dapat mengindikasikan ukuran relatif.

Mengapa kepatuhan terhadap standar ASME BPE sangat penting dalam inspeksi las planetary mixer?

ASME BPE (Bioprocessing Equipment) adalah standar global yang mengatur desain, material, fabrikasi, dan inspeksi peralatan untuk industri biofarmasi dan proses steril. Standar ini menekankan pada permukaan produktik yang bebas dari cacat yang dapat menampung kontaminan biologis. Inspeksi las yang ketat, seringkali dengan metode UT, adalah persyaratan untuk memastikan sambungan las memiliki finish yang halus dan bebas dari porositas, retak, atau undercut yang dapat membahayakan integritas produk steril. Kepatuhan bukan hanya soal kualitas teknis, tetapi juga prasyarat untuk persetujuan regulasi (seperti dari FDA).

Apakah NOVOTEST UD1 mudah bagi teknisi yang belum berpengalaman dalam pengujian ultrasonik?

NOVOTEST UD1 memiliki design antarmuka pengguna yang intuitif dan menu yang terstruktur, yang mempermudah proses pembelajaran. Namun, pengujian ultrasonik tetap merupakan keterampilan teknis yang memerlukan pelatihan dan sertifikasi. Interpretasi sinyal A-scan, pemilihan probe dan parameter yang tepat (seperti frekuensi, sudut), serta kalibrasi alat membutuhkan pemahaman mendasar tentang prinsip UT. Banyak penyedia, termasuk CV. Java Multi Mandiri, dapat memberikan informasi mengenai tata cara penggunaan untuk memastikan alat bekerja secara optimal dan hasil inspeksi valid.

Seberapa sering inspeksi ultrasonik pada sambungan las planetary mixer harus dilakukan?

Frekuensi inspeksi bergantung pada beberapa faktor risiko:

Kritikalitas Komponen: Sambungan pada bowl dan shaft utama biasanya memerlukan inspeksi lebih sering.
Riwayat Operasi: Mixer yang beroperasi 24/7 atau menangani bahan abrasif/korosif memerlukan interval yang lebih pendek.
Persyaratan Regulasi: Standar seperti ASME BPE mungkin mensyaratkan inspeksi pada saat penerimaan (baseline) dan kemudian secara periodik.

Sebagai pedoman umum, inspeksi ultrasonik rutin yang baik yaitu setiap 6 hingga 12 bulan sebagai bagian dari pemeliharaan preventif. Inspeksi juga wajib setelah proses perbaikan las besar, insiden operasional yang tidak biasa, atau sesuai jadwal yang ditetapkan dalam program Integrity Operating Window (IOW) perusahaan.
