Bayangkan satu batch produk farmasi senilai ratusan juta rupiah harus dibuang karena terkontaminasi. Atau, jalur produksi cat berhenti mendadak selama berjam-jam karena kebocoran seal pada mixer utama. Dalam dunia manufaktur yang kompetitif, insiden seperti ini bukan sekadar gangguan—ini adalah ancaman langsung terhadap profitabilitas, kepatuhan standar, dan reputasi merek. Akar masalahnya seringkali terletak pada mechanical seal mixer yang bocor, sebuah kegagalan kecil dengan konsekuensi besar. Deteksi dini menjadi kunci, namun metode inspeksi konvensional seringkali gagal menangkap anomali sebelum berkembang menjadi kegagalan total. Di sinilah teknologi Non-Destructive Testing (NDT) ultrasonik berperan, dan Alat Pendeteksi Cacat Ultrasonik NOVOTEST UD1 hadir sebagai solusi yang praktis dan efektif. Artikel ini akan menguraikan bagaimana alat ini menjadi mata dan telinga tambahan bagi tim maintenance untuk secara proaktif mencegah kebocoran seal mixer, melindungi kualitas produk, dan mengoptimalkan operasional pabrik.

1. Tantangan Utama dalam Mencegah Kebocoran Seal Mixer Industri
2. Kebutuhan Pengujian yang Harus Dipenuhi untuk Mencegah Kebocoran
3. Solusi dengan Alat Pendeteksi Cacat Ultrasonik
4. Cara Kerja dan Aplikasi NOVOTEST UD1 di Lapangan
   1. Persiapan dan Kalibrasi Awal
   2. Teknik Pemeriksaan Seal yang Metodis
   3. Interpretasi Hasil dan Pemetaan Kondisi
   4. Studi Kasus Mini: Deteksi Misalignment pada Mixer Cat
5. Studi Implementasi Singkat: Dari Deteksi ke Tindakan Preventif
6. Keunggulan Dibanding Metode Konvensional
7. Tips Memilih Alat Ultrasonik yang Tepat untuk Pemeliharaan Mixer
8. Kesimpulan
9. FAQ
   1. Apakah NOVOTEST UD1 bisa mendeteksi kebocoran pada mixer yang sedang beroperasi?
   2. Seberapa sering sebaiknya inspeksi ultrasonik pada seal mixer dilakukan?
   3. Bisakah alat ini membedakan antara kebocoran kecil dan besar?
   4. Apa perbedaan mendeteksi kebocoran udara (seal) dengan cacat material seperti retak menggunakan UD1?
10. References

Tantangan Utama dalam Mencegah Kebocoran Seal Mixer Industri

Kebocoran pada mechanical seal mixer industri bukanlah masalah sepele. Ia merupakan titik lemah dalam proses produksi yang dapat memicu rangkaian kerugian finansial dan operasional yang signifikan. Memahami tantangan ini adalah langkah pertama dalam membangun strategi pencegahan yang efektif.

Pertama dan paling kritis adalah risiko kontaminasi silang. Seal yang bocor dapat mengalirkan pelumas atau grease dari housing bearing ke dalam chamber pencampuran. Dalam industri makanan, farmasi, atau kimia khusus, kontaminasi sekecil apapun dapat merusak seluruh batch produk, menyebabkan penolakan (reject), hingga product recall yang merusak reputasi dan menghabiskan biaya besar.

Kedua, downtime produksi yang mahal. Perbaikan seal yang bersifat darurat biasanya membutuhkan pembongkaran peralatan, penghentian jalur produksi, dan pengerahan tenaga kerja cepat. Setiap jam line stop berarti hilangnya pendapatan potensial dan ketidakmampuan memenuhi target pengiriman.

Ketiga, biaya perawatan tak terduga yang membengkak. Kebocoran seal yang tidak terdeteksi tidak hanya merusak seal itu sendiri. Fluida yang bocor dapat merusak komponen sekunder seperti bearing, shaft, atau bahkan motor penggerak, yang memperparah kerusakan dan memperbesar lingkup perbaikan.

Keempat, ancaman terhadap kepatuhan standar. Industri seperti farmasi (berpedoman pada GMP – Good Manufacturing Practice) atau manufaktur umum (ISO 9001) mensyaratkan kontrol proses yang ketat. Kegagalan dalam mencegah kontaminasi dapat mengakibatkan audit gagal, pencabutan sertifikasi, atau sanksi regulator.

Terakhir, tantangan terbesar sering berasal dari cacat tersembunyi. Misalignment poros, keausan mikro pada permukaan seal, retak awal, atau kekencangan baut yang tidak merata seringkali tidak kasat mata. Gejala awal seperti tetesan kecil atau suara desis halus mudah tertutup bisingnya lingkungan pabrik, hingga akhirnya berkembang menjadi kegagalan total.

Kebutuhan Pengujian yang Harus Dipenuhi untuk Mencegah Kebocoran

Untuk mengatasi tantangan di atas, metode inspeksi yang diterapkan harus memenuhi sejumlah kriteria kunci agar benar-benar efektif sebagai bagian dari program pemeliharaan preventif.

1. Non-Destructive Testing (NDT): Metode harus mampu menguji integritas seal tanpa perlu membongkar atau merusak komponen. Ini memungkinkan inspeksi rutin tanpa mengganggu integritas perakitan.
2. Kemampuan Deteksi Dini: Alat harus cukup sensitif untuk mengidentifikasi anomali—seperti celah mikro atau turbulensi awal—jauh sebelum gejala kebocoran fisik (tetesan atau genangan) muncul. Deteksi pada tahap ini memberikan waktu respons yang cukup untuk merencanakan perbaikan.
3. Aplikasi In-Situ dan On-Line: Idealnya, inspeksi dapat dilakukan saat peralatan beroperasi (on-line) atau setidaknya dalam kondisi terpasang (in-situ) tanpa perlu mengosongkan material proses atau melakukan isolasi sistem yang rumit. Ini meminimalkan gangguan terhadap produksi.
4. Hasil Terukur dan Objektif: Metode harus menghasilkan data kuantitatif, bukan sekadar indikasi subjektif seperti “terdengar aneh” atau “kelihatan basah”. Data numerik (seperti tingkat intensitas ultrasonik dalam desibel) memungkinkan pelacakan tren, pembuatan batas toleransi, dan pengambilan keputusan berbasis data.
5. Portabilitas dan Kemudahan Penggunaan: Karena mixer sering tersebar di berbagai area pabrik, alat inspeksi harus portabel, ergonomis, dan dapat dioperasikan oleh teknisi lapangan setelah pelatihan singkat. Baterai yang tahan lama juga menjadi keharusan.

Solusi dengan Alat Pendeteksi Cacat Ultrasonik

Kategori alat yang memenuhi semua kebutuhan tersebut adalah Pendeteksi Kebocoran Ultrasonik. Dan dalam kategori ini, NOVOTEST UD1 menonjol sebagai instrumen yang dirancang khusus untuk tugas-tugas inspeksi lapangan yang menuntut ketelitian.

Prinsip Dasar Deteksi Kebocoran Ultrasonik
Ketika fluida (udara, gas, atau cairan) melewati celah sempit pada seal yang bocor, ia menciptakan turbulensi yang menghasilkan gelombang suara frekuensi tinggi, umumnya dalam rentang 20 kHz hingga 100 kHz. Frekuensi ini berada di atas ambang pendengaran manusia (ultrasonik). Alat seperti NOVOTEST UD1 bekerja dengan “mendengarkan” frekuensi ultrasonik ini. Dilengkapi dengan sensor kontak (contact probe) yang sensitif dan penguat sinyal internal, alat ini mengubah sinyal ultrasonik tersebut menjadi sinyal audio yang dapat didengar melalui headphone dan ditampilkan secara visual sebagai nilai intensitas (dBµV) pada layar.

Profil NOVOTEST UD1: Kombinasi Sensitivitas dan Portabilitas

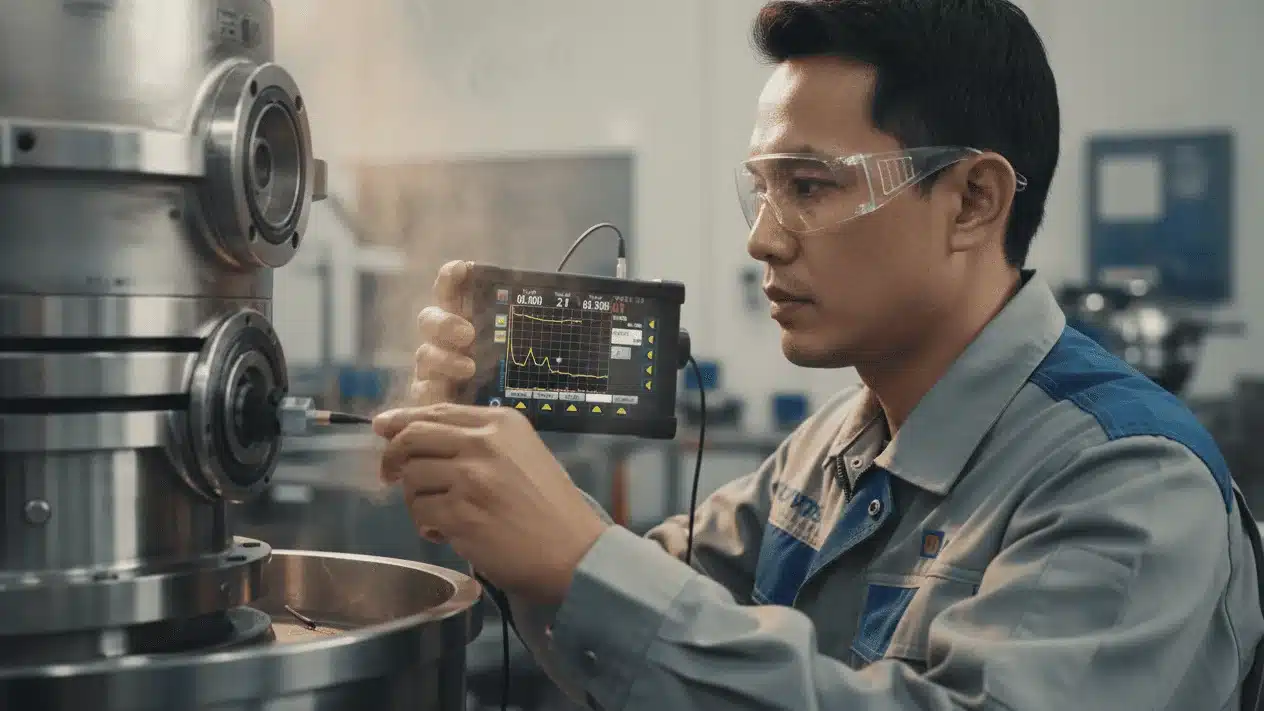

Alat Pendeteksi Cacat Ultrasonik NOVOTEST UD1 adalah perangkat portabel tangguh dengan desain ergonomis dan pengoperasian yang mudah. Design yang terbuat dari casing logam yang tahan dampak, cocok untuk lingkungan pabrik yang keras. Sebagai alat ukur ultrasonik serbaguna, UD1 tidak hanya untuk deteksi kebocoran; ia juga mampu melakukan pengukuran ketebalan dan identifikasi cacat material dengan akurasi tinggi. Namun, untuk aplikasi spesifik pencegahan kebocoran seal mixer, fitur deteksi frekuensi ultrasonik ini dapat menjadi sangat berguna.

Kesesuaian untuk Aplikasi Seal Mixer
UD1 sangat sesuai untuk memeriksa kebocoran pada sambungan statis (seperti gasket flensa) dan dinamis (seperti mechanical seal rotary pada shaft mixer). Kemampuannya mengisolasi dan mengamplifikasi sinyal kebocoran dari kebisingan latar belakang pabrik membuatnya ideal untuk inspeksi rutin di sekitar housing seal, area poros, dan sambungan pipa pendukung mixer.

Cara Kerja dan Aplikasi NOVOTEST UD1 di Lapangan

Penerapan NOVOTEST UD1 untuk inspeksi seal mixer mengikuti prosedur yang sistematis. Berikut adalah panduan langkah demi langkahnya.

Persiapan dan Kalibrasi Awal

Sebelum mulai, pastikan alat dalam kondisi siap: baterai terisi, probe ultrasonik (biasanya probe kontak) terpasang dengan baik, dan headphone tersambung. Nyalakan alat dan atur ke mode yang sesuai untuk deteksi kebocoran (biasanya mode “Leak Detection” atau “Ultrasonic Sensing”). Langkah kunci adalah menetapkan baseline. Tempelkan probe pada area yang bebas dari bocor di dekat seal, misalnya pada body mixer yang solid. Atur sensitivitas gain sehingga pembacaan pada layar menunjukkan nilai latar belakang yang stabil dan rendah. Ini akan menjadi referensi untuk mengidentifikasi anomali.

Teknik Pemeriksaan Seal yang Metodis

Dengan probe di tangan, pindai secara perlahan dan sistematis di sekitar area mechanical seal. Bergeraklah mengikuti pola konsentris di sekitar shaft dan sepanjang housing seal. Pastikan probe bersentuhan baik dengan permukaan logam. Perhatikan dua hal sekaligus: tampilan digital yang menunjukkan nilai dBµV dan suara yang dapat tersambung melalui headphone. Pada area yang rapat, suara akan relatif tenang dan pembacaan stabil. Saat probe mendekati titik kebocoran, nilai dBµV akan meningkat signifikan dan suara “desis” (hissing) atau “siulan” (whistling) karakteristik aliran melalui celah akan terdengar jelas.

Interpretasi Hasil dan Pemetaan Kondisi

Peningkatan tajam pada pembacaan (misalnya, lonjakan 10-20 dBµV di atas baseline) menandakan titik potensial kebocoran. Gunakan headphone untuk membantu melokalisasi titik tepatnya, di mana suara akan terdengar paling keras. Catat lokasi dan nilai pembacaan maksimum. Praktik terbaik adalah membuat “peta kondisi” seal dengan menandai titik-titik inspeksi dan nilai pembacaannya. Data historis ini sangat berharga untuk melacak perkembangan suatu anomaly dari waktu ke waktu.

Studi Kasus Mini: Deteksi Misalignment pada Mixer Cat

Di sebuah pabrik cat, inspeksi rutin dengan NOVOTEST UD1 pada seal mixer high-speed menunjukkan pembacaan ultrasonik yang konsisten tinggi di satu sisi housing. Gejala visual belum terlihat. Analisis lebih lanjut mengungkapkan adanya misalignment poros yang sangat ringan, menyebabkan tekanan tidak merata pada seal dan memulai keausan mikro. Berkat deteksi dini ini, perbaikan alignment dapat otomatis terjadwal pada downtime terencana berikutnya, mencegah potensi kontaminasi batch cat dengan pelumas dan menghemat biaya produksi yang signifikan.

Studi Implementasi Singkat: Dari Deteksi ke Tindakan Preventif

Mari kita lihat bagaimana NOVOTEST UD1 diintegrasikan ke dalam siklus pemeliharaan yang efektif di sebuah pabrik farmasi.

Skenario: Program pemeliharaan preventif menetapkan inspeksi ultrasonik mingguan pada semua mixer critical menggunakan UD1.
Aksi: Seorang teknisi melakukan inspeksi rutin pada sebuah mixer pencampur bahan aktif. Mengikuti prosedur, ia memindai area seal.
Temuan: Pada satu titik di perimeter seal, pembacaan UD1 menunjukkan nilai 42 dBµV, jauh di atas baseline 18 dBµV yang tercatat di area sekitarnya. Suara desis stabil terdengar melalui headphone.
Tindakan: Teknisi segera mencatat dan melaporkan temuan dalam sistem CMMS (Computerized Maintenance Management System). Karena kebocoran masih dalam tahap sangat awal (hanya udara/ gas), dan tidak ada kontaminan yang masuk ke produk, tim maintenance tidak perlu menghentikan produksi darurat.
Resolusi: Perbaikan seal dijadwalkan pada akhir batch produksi saat ini, yang masih dalam parameter aman. Seal replacement dilakukan selama downtime terencana 4 jam.
Hasil: Kontaminasi satu batch produk senilai ratusan juta rupiah berhasil dicegah. Downtime tidak terencana dihindari. Data dari UD1 memberikan bukti objektif untuk keputusan perawatan dan menjadi bagian dari rekam jejak kepatuhan GMP.

Keunggulan Dibanding Metode Konvensional

Untuk memahami nilai yang dibawa oleh inspeksi ultrasonik dengan UD1, mari bandingkan dengan metode tradisional yang masih umum digunakan.

Tabel berikut merangkum perbandingan tersebut:

Metode Inspeksi	Prinsip Kerja	Keterbatasan Utama	Keunggulan NOVOTEST UD1 (Ultrasonik)
Inspeksi Visual	Mengandalkan pengamatan langsung oleh mata untuk melihat tetesan, genangan, atau korosi.	Tidak dapat mendeteksi kebocoran internal atau kebocoran udara/gas. Gagal mendeteksi cacat awal. Sangat subjektif.	Mendeteksi cacat tersembunyi dan kebocoran fase gas jauh sebelum terlihat mata. Menyediakan data objektif dan terukur (dBµV).
Pressure Decay Test	Sistem isolasi, memberi tekanan, lalu penurunan tekanan pada monitor untuk mengindikasikan kebocoran.	Memerlukan pengosongan sistem, isolasi, dan waktu setup lama. Hanya menunjukkan ada kebocoran, tidak bisa melokalisasi titik tepatnya. Mengganggu produksi.	Lokalisasi tepat titik kebocoran. Dapat secara in-situ tanpa mengisolasi sistem sepenuhnya. Lebih cepat untuk inspeksi rutin.
Pendengaran Manual	Teknisi mencoba mendengar suara desis kebocoran secara langsung.	Hampir mustahil di lingkungan pabrik yang bising. Hanya mendeteksi kebocoran besar. Sangat bergantung pada pengalaman dan ketajaman individu.	Mengamplifikasi sinyal ultrasonik ke rentang yang dapat didengar, mengatasi kebisingan latar. Konsisten dan tidak bergantung pada pendengaran manusia biasa.
Metode Kertas Sabun/Gelembung	Mengoleskan larutan sabun pada sambungan dan mencari gelembung.	Hanya untuk kebocoran yang relatif besar dan pada sambungan yang mudah diakses. Tidak kuantitatif. Berantakan dan tidak praktis untuk inspeksi rutin.	Non-kontak/tidak berantakan. Dapat mendeteksi dari jarak tertentu dengan probe. Hasil kuantitatif memungkinkan analisis tren.

Return on Investment (ROI) yang Jelas
Biaya investasi untuk sebuah NOVOTEST UD1 dapat dengan cepat tertutup oleh pencegahan satu insiden kontaminasi produk atau satu kali downtime darurat. Alat ini mengubah pemeliharaan dari mode reaktif (memperbaiki setelah rusak) menjadi proaktif (memperbaiki sebelum rusak), yang merupakan penghematan biaya terbesarnya.

Tips Memilih Alat Ultrasonik yang Tepat untuk Pemeliharaan Mixer

Bagi tim yang mempertimbangkan untuk mengadopsi teknologi ini, berikut adalah kriteria praktis dalam memilih alat pendeteksi kebocoran ultrasonik:

1. Rentang Frekuensi dan Sensitivitas: Pastikan alat dapat mendeteksi pada rentang frekuensi kebocoran yang umum (sekitar 20-100 kHz) dan memiliki pengaturan gain/sensitvitas yang cukup halus untuk membedakan antara noise latar dan sinyal kebocoran nyata.
2. Portabilitas & Ergonomi: Pilih alat dengan desain ringan, tahan guncangan (rugged), dan baterai yang dapat bertahan sepanjang shift inspeksi. NOVOTEST UD1 dengan casing metal-nya memenuhi ini.
3. Kemudahan Interpretasi Data: Layar digital yang jelas menampilkan nilai numerik dan output audio melalui headphone berkualitas adalah kombinasi ideal untuk interpretasi cepat di lapangan.
4. Dukungan Teknis dan Kalibrasi: Pastikan supplier alat menyediakan layanan purna jual, pelatihan operator, dan akses ke layanan kalibrasi berkala di Indonesia untuk menjaga akurasi alat. CV. Java Multi Mandiri, sebagai distributor resmi, memberikan dukungan teknis dan memastikan alat beroperasi sesuai spesifikasi.
5. Reputasi dan Konektivitas: Pilih merek yang telah terbukti di bidang NDT portabel seperti NOVOTEST. Fitur seperti penyimpanan data internal atau transfer via Bluetooth/SD card (seperti pada UD1) merupakan nilai tambah untuk dokumentasi.

Kesimpulan

Mencegah kebocoran seal pada mixer industri adalah tentang mengendalikan risiko sebelum menjadi kenyataan yang mahal. Alat Pendeteksi Cacat Ultrasonik NOVOTEST UD1 menawarkan kemampuan untuk melakukan hal tersebut: mendeteksi anomali pada tahap paling awal, memberikan data objektif, dan memungkinkan perawatan yang terencana. Ini bukan hanya sebuah alat ukur, melainkan investasi dalam budaya pemeliharaan preventif yang melindungi kualitas produk, memastikan kepatuhan standar, dan pada akhirnya, menjaga kesehatan finansial operasional pabrik.

Mengintegrasikan teknologi ini ke dalam rutinitas pemeliharaan membutuhkan alat yang andal dan dukungan yang tepat. CV. Java Multi Mandiri hadir sebagai mitra terpercaya dalam penyediaan solusi pengujian dan pengukuran. Sebagai distributor alat ukur dan peralatan NDT termasuk rangkaian produk NOVOTEST, peran kami adalah memastikan industri di Indonesia memiliki akses terhadap instrumen yang presisi dan berkualitas, dengan pengetahuan teknis untuk penerapannya yang optimal. Dengan dukungan peralatan yang tepat dari supplier yang kompeten, tim engineering dan maintenance dapat lebih percaya diri dalam membangun sistem produksi yang lebih tangguh dan bebas dari gangguan kebocoran yang tak terduga.

FAQ

Apakah NOVOTEST UD1 bisa mendeteksi kebocoran pada mixer yang sedang beroperasi?

Ya, sangat bisa. Justru ini adalah salah satu keunggulan utamanya. NOVOTEST UD1 dapat mendeteksi kebocoran fase udara atau gas dari seal pada mixer yang sedang berjalan. Kemampuan ini memungkinkan inspeksi tanpa menghentikan produksi, asalkan prosedur keselamatan kerja di sekitar peralatan berputar tetap dipatuhi.

Seberapa sering sebaiknya inspeksi ultrasonik pada seal mixer dilakukan?

Frekuensi inspeksi bergantung pada kritikalitas peralatan, sejarah pemeliharaan, dan rekomendasi pabrikan. Sebagai panduan umum, untuk mixer critical (misalnya di industri farmasi atau makanan), inspeksi mingguan atau bulanan dapat diterapkan. Untuk peralatan dengan riwayat masalah seal, interval bisa lebih singkat. Data tren dari inspeksi berulang akan membantu menentukan interval optimal.

Bisakah alat ini membedakan antara kebocoran kecil dan besar?

Ya, secara tidak langsung. NOVOTEST UD1 memberikan pembacaan intensitas ultrasonik dalam satuan dBµV. Kebocoran yang lebih besar atau pada tekanan lebih tinggi cenderung menghasilkan turbulensi lebih kuat, yang ditunjukkan dengan nilai dBµV yang lebih tinggi dan suara yang lebih keras di headphone. Dengan kalibrasi dan pengalaman, operator dapat memperkirakan tingkat keparahan kebocoran berdasarkan perbedaan nilai ini dibanding baseline.

Apa perbedaan mendeteksi kebocoran udara (seal) dengan cacat material seperti retak menggunakan UD1?

Kedua aplikasi menggunakan prinsip ultrasonik yang sama, tetapi mode operasi dan probe yang digunakan mungkin berbeda. Untuk deteksi kebocoran, alat biasanya diatur pada mode penerimaan (receiving) frekuensi tertentu (20-100 kHz) untuk “mendengarkan” suara kebocoran. Probe kontak standar sering digunakan. Untuk deteksi cacat material (seperti retak, delaminasi), alat dalam mode pulse-echo, di mana probe memancarkan pulsa ultrasonik frekuensi lebih tinggi (misalnya 0.2-10 MHz pada UD1) ke material dan menganalisis gema yang kembali. NOVOTEST UD1 berfungsi untuk menangani kedua mode aplikasi ini, menjadikannya alat yang sangat serbaguna.

Rekomendasi Hardness Tester

References

1. American Society for Nondestructive Testing (ASNT). (n.d.). Ultrasonic Testing (UT). Diakses dari prinsip-prinsip umum pengujian ultrasonik.
2. Machinery Lubrication. (Artikel). The Importance of Mechanical Seal Maintenance. Membahas konsekuensi kegagalan seal dan strategi pemeliharaan.
3. ISO 18436-8:2014. Condition monitoring and diagnostics of machines — Requirements for qualification and assessment of personnel — Part 8: Ultrasound. Standar terkait penggunaan ultrasound untuk pemantauan kondisi.
4. Novotest. User Manual for UD-1 Ultrasonic Flaw Detector. Dokumentasi teknis resmi produk.
5. Pharmaceutical Online. (Artikel industri). Preventing Contamination in Mixing Processes. Menyoroti pentingnya integritas peralatan dalam industri farmasi.
