Retained austenite (RA) menjadi tantangan serius dalam industri baja perkakas karena dapat memengaruhi stabilitas dimensi, ketahanan aus, hingga performa mekanik material setelah proses heat treatment. Pada komponen seperti dies, mold, gear, dan cutting tools, kadar RA yang terlalu tinggi sering memicu distorsi, retak dini, atau penurunan kekerasan saat digunakan dalam beban kerja tinggi. Oleh karena itu, produsen membutuhkan metode inspeksi cepat untuk memverifikasi kualitas struktur material tanpa harus selalu bergantung pada analisis laboratorium destruktif yang memakan waktu.

NOVOTEST TB-R hadir sebagai solusi pengujian kekerasan portable untuk membantu identifikasi indikasi retained austenite tinggi secara lebih praktis di area produksi maupun inspeksi lapangan. Dengan pengukuran repeatability yang stabil dan kemampuan evaluasi cepat pada baja perkakas, alat ini membantu tim QC mendeteksi anomali hasil quenching sebelum komponen masuk tahap finishing atau distribusi. Artikel ini membahas prinsip deteksi retained austenite, faktor yang memengaruhi hasil pengukuran, hingga strategi implementasi NOVOTEST TB-R dalam kontrol kualitas industri manufaktur baja modern.

1. Tantangan Utama di Industri Perkakas dan Manufaktur Baja
2. Kebutuhan Pengujian yang Harus Dipenuhi
3. Solusi dengan Alat Uji Kekerasan NOVOTEST TB-R
4. Cara Kerja dan Aplikasi di Lapangan
5. Studi Implementasi Singkat
   1. Kasus 1
   2. Kasus 2
6. Keunggulan Dibanding Metode Konvensional
7. Tips Memilih Alat Uji Kekerasan yang Tepat
8. Kesimpulan
9. FAQ
   1. Apa itu retained austenite dan mengapa berbahaya bagi baja perkakas?
   2. Bagaimana cara NOVOTEST TB-R mendeteksi keberadaan retained austenite?
   3. Apakah NOVOTEST TB-R dapat menggantikan uji metalografi untuk analisis retained austenite?
   4. Berapa akurasi dan repeatability pengukuran NOVOTEST TB-R pada baja perkakas?
10. References

Tantangan Utama di Industri Perkakas dan Manufaktur Baja

Retained austenite merupakan konsekuensi metalurgi yang nyaris tak terhindarkan dalam proses pengerasan baja perkakas. Saat Anda melakukan quench dari temperatur austenitisasi, transformasi austenite ke martensit tidak pernah mencapai 100 persen. Sebagian kecil austenite tetap terperangkap dalam matriks martensit sebagai fasa metastabil pada temperatur kamar. Pada baja perkakas seperti D2, H13, atau A2, fraksi volume RA yang dapat ditoleransi umumnya di bawah 5 hingga 10 persen, bergantung pada aplikasi dan tingkat keparahan beban kerja.

Mengapa RA menjadi ancaman serius? Pertama, RA memiliki kekerasan intrinsik yang jauh lebih rendah dibandingkan martensit temper. Ketika tersebar secara heterogen di penampang die, RA menciptakan titik-titik lunak yang terkonsentrasi. Kedua, dan ini lebih berbahaya, RA bertransformasi secara progresif menjadi martensit segar di bawah pengaruh beban mekanis dan termal selama siklus produksi. Transformasi ini menghasilkan ekspansi volume lokal, meningkatkan tegangan internal yang pada akhirnya memicu retakan mikro dan spalling permukaan.

Kasus nyata sering terjadi pada cetakan stamping otomotif. Sebuah die yang telah melalui proses vacuum hardening dan double tempering terlihat sempurna saat inspeksi visual dan uji kekerasan makro. Nilai rata-rata HRC mencapai 60, hanya satu poin di bawah target 61. Quality control meloloskan die tersebut. Namun setelah 10.000 stroke, permukaan cetakan menunjukkan retak hairline di radius kritis. Analisis kegagalan melalui metalografi mengungkapkan fraksi RA mencapai 22 persen di area subsurface. Pengukuran kekerasan makro konvensional gagal menangkap anomali ini karena indentor Rockwell menghasilkan jejak besar yang meratakan variasi mikro lokal. Inilah tantangan utama: Anda membutuhkan metode yang mampu mendeteksi fluktuasi kekerasan dalam skala yang lebih representatif terhadap distribusi RA.

Kebutuhan Pengujian yang Harus Dipenuhi

Menghadapi ancaman retained austenite yang bersifat tersembunyi, fasilitas heat treatment dan bengkel perkakas membutuhkan protokol pengujian yang melampaui sekadar pengecekan kekerasan makro. Berikut persyaratan kritis yang harus dipenuhi oleh alat uji kekerasan untuk aplikasi deteksi dini anomali RA:

1. Akurasi tinggi pada rentang HRC 55 hingga 65. Ini adalah zona kritis untuk baja perkakas yang telah di-temper. Alat uji harus mampu membedakan perbedaan satu hingga dua poin HRC secara konsisten, karena penurunan kecil pada skala Rockwell sering kali berkorelasi dengan peningkatan fraksi RA yang signifikan.
2. Resolusi pengukuran yang memadai. Indentasi besar dari Rockwell benchtop menghasilkan nilai rata-rata yang menutupi soft spot terlokalisasi. Anda memerlukan metode dengan jejak pengukuran lebih kecil atau sensitivitas tinggi terhadap variasi modulus elastisitas permukaan yang dipengaruhi oleh fasa RA.
3. Kecepatan dan portabilitas. Tidak praktis jika Anda harus memotong sampel dari setiap die atau punch hanya untuk pengujian destruktif. Alat uji ideal harus mampu beroperasi langsung di lantai produksi, pada komponen utuh dengan geometri kompleks, tanpa preparasi khusus.
4. Kemampuan logging data digital. Mencatat profil kekerasan dari berbagai titik pada komponen, menyimpannya, dan menganalisis tren antar batch heat treatment merupakan fondasi quality control modern.
5. Seluruh proses pengujian harus non-destruktif, menjaga integritas komponen sehingga tetap dapat digunakan setelah inspeksi.

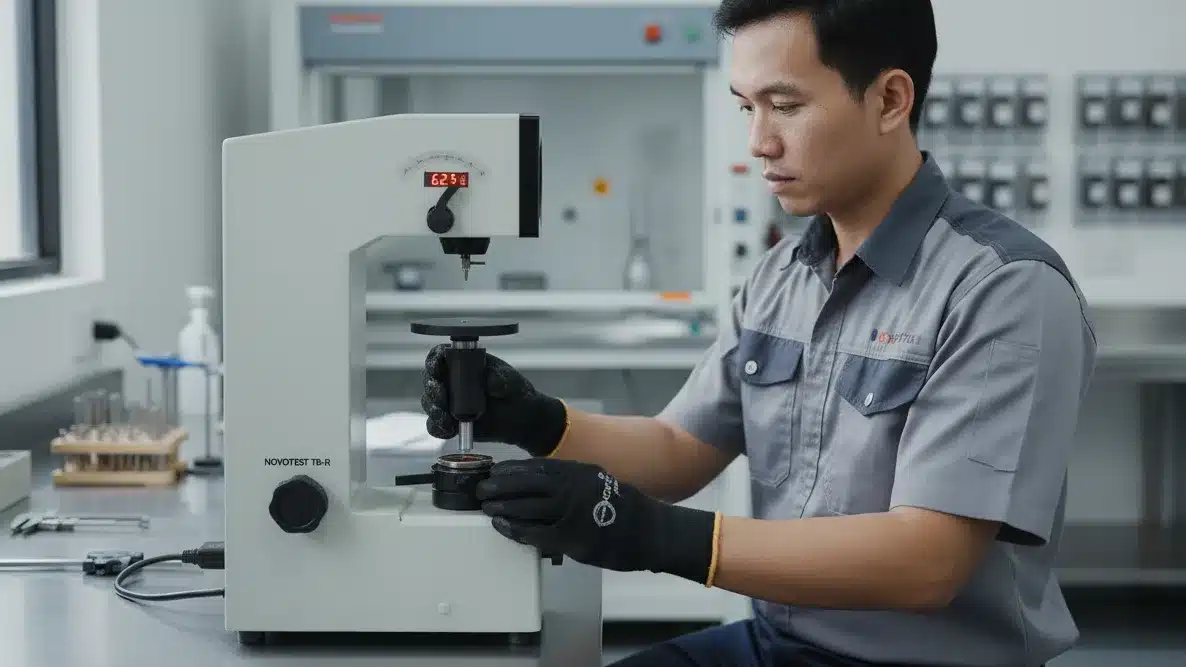

Solusi dengan Alat Uji Kekerasan NOVOTEST TB-R

Alat Uji Kekerasan NOVOTEST TB-R menawarkan solusi terukur untuk memenuhi kebutuhan deteksi anomali kekerasan yang berkorelasi dengan retained austenite tinggi. Merupakan sebuah perangkat pengujian kekerasan yang didesain untuk penggunaan laboratorium dan workshop, NOVOTEST TB-R mengadopsi prinsip pengukuran Rockwell standar dengan konstruksi yang kokoh dan akurat. Perangkat ini menjadi jembatan antara pengujian kekerasan makro konvensional dan kebutuhan analisis yang lebih mendalam terhadap kualitas hasil heat treatment.

Keunggulan signifikan NOVOTEST TB-R terletak pada kemampuannya menguji sampel baja setelah berbagai perlakuan panas, termasuk quenching dan tempering. Fitur ini menjadikannya alat skrining lini pertama yang sangat relevan. Ketika Anda mencurigai adanya variasi kualitas antar batch heat treatment atau menemukan nilai kekerasan yang sedikit menyimpang dari target spesifikasi, TB-R memberikan data kuantitatif yang cepat untuk pengambilan keputusan.

Perangkat ini memiliki akurasi pengukuran tinggi. Dilengkapi dengan tampilan analog yang jelas dan sistem pembebanan standar, TB-R mendukung tiga skala beban pengujian: 588,4 N (60 kg), 980,7 N (100 kg), dan 1471 N (150 kg) dengan preload 98,1 N (10 kg). Rentang skala Rockwell yang terakomodasi meliputi 20-88 HRA, 20-100 HRB, hingga 20-90 HRC, menjadikannya serbaguna untuk berbagai jenis baja perkakas, termasuk baja paduan tinggi seperti D2 dan H13.

Meskipun tergolong benchtop tester, desain NOVOTEST TB-R memiliki kapasitas pengujian komponen dengan tinggi maksimum 170 mm dan kedalaman 165 mm. Dimensi ini memungkinkan Anda menguji blok die berukuran medium, punch, atau insert tanpa harus memotong sampel secara destruktif. Perangkat ini juga memungkinkan verifikasi blok referensi untuk kalibrasi hardness tester portabel Anda yang lain, memperkuat rantai ketertelusuran pengukuran di fasilitas Anda. Supplier dan distributor alat ukur seperti CV. Java Multi Mandiri dapat membantu Anda mendapatkan perangkat ini dengan dukungan teknis yang memadai, memastikan perangkat terintegrasi dengan benar dalam sistem quality control Anda.

Cara Kerja dan Aplikasi di Lapangan

Mengintegrasikan NOVOTEST TB-R dalam alur quality control heat treatment memerlukan prosedur standar yang sistematis. Berikut panduan langkah untuk memaksimalkan kemampuan alat ini dalam mendeteksi anomali kekerasan yang mengindikasikan retained austenite tinggi.

Pertama, pastikan kalibrasi harian. Sebelum memulai pengukuran, lakukan verifikasi menggunakan blok referensi standar yang tersertifikasi dengan nilai kekerasan mendekati target material Anda. Prosedur ini mengonfirmasi bahwa sistem pembebanan dan indentor berfungsi dalam toleransi yang diizinkan. Catat hasil verifikasi sebagai bagian dari dokumentasi mutu.

Kedua, tentukan titik pengukuran secara strategis. Jangan hanya mengukur satu titik di area non-fungsional. Fokuskan pada area kritis die yang akan menerima beban tertinggi selama produksi, seperti radius tekukan, sudut tajam, dan permukaan kontak. Retained austenite cenderung terkonsentrasi di area dengan laju pendinginan lebih lambat selama quench, sering kali di bagian tengah die tebal atau di sekitar rongga dalam.

Ketiga, lakukan pengambilan data multipoint. Ambil minimal lima titik pengukuran yang tersebar di area kritis. Catat setiap nilai HRC dan amati dispersinya. Komponen dengan distribusi kekerasan homogen biasanya menunjukkan variasi kurang dari satu poin HRC. Jika Anda menemukan satu atau dua titik dengan penurunan nilai sebesar dua hingga tiga poin HRC dari target spesifikasi, ini merupakan red flag.

Interpretasi hasil menjadi kunci. Penurunan lokal dari target HRC 60 menjadi 57 atau 58 pada baja D2 setelah tempering, misalnya, mengindikasikan kemungkinan fraksi retained austenite di atas 15 persen. Mengapa? Martensit temper yang normal seharusnya mencapai nilai kekerasan tersebut; penurunan ini menunjukkan proporsi fasa lunak (austenite) yang lebih tinggi dari yang diharapkan. Komponen dengan anomali semacam itu harus Anda pisahkan dan kirim ke laboratorium metalografi untuk konfirmasi melalui mikroskop optik atau XRD. Sementara itu, komponen dengan profil kekerasan seragam dan sesuai target dapat segera melanjutkan proses finishing atau langsung masuk ke jalur perakitan. Dengan cara ini, NOVOTEST TB-R berfungsi sebagai gatekeeper yang efisien, menyaring komponen-komponen mencurigakan tanpa menghambat laju produksi.

Studi Implementasi Singkat

Sebuah pabrik pembuat dies untuk stamping komponen otomotif menerapkan NOVOTEST TB-R sebagai alat skrining dalam protokol quality control heat treatment mereka. Studi implementasi ini memberikan gambaran nyata efektivitas pendekatan ini.

Kasus 1

Teknisi melakukan inspeksi rutin pada batch die baru dari material SKD11 (setara D2) setelah proses vacuum quench dan double tempering. Target spesifikasi kekerasan adalah 60-62 HRC. NOVOTEST TB-R menunjukkan sebagian besar area permukaan die mencapai HRC 61. Namun, di area sekitar gate sprue, alat membaca nilai HRC 58 pada tiga titik berbeda. Penurunan dua hingga tiga poin ini memicu protokol investigasi lanjutan. Sampel kecil diambil dari area tersebut menggunakan wire cut, kemudian dianalisis secara metalografi.

Hasilnya mengejutkan: fraksi volume retained austenite mencapai 18 persen, jauh melampaui batas maksimum 8 persen yang ditetapkan standar internal. Tim heat treatment memutuskan untuk menerapkan sub-zero treatment pada seluruh batch die tersebut. Setelah deep cooling pada minus 80 derajat Celsius dan tempering ulang, kekerasan naik kembali ke HRC 61-62 secara merata, dan RA tereduksi di bawah 5 persen. Tanpa deteksi dini NOVOTEST TB-R, die-die tersebut kemungkinan besar lolos uji sampling acak dan mengalami kegagalan prematur di jalur stamping klien, yang berpotensi menyebabkan klaim garansi dan kerugian reputasi.

Kasus 2

Sebuah workshop perawatan mold injeksi plastik memanfaatkan NOVOTEST TB-R untuk memantau kualitas area reparasi las. Setiap kali mold mengalami kerusakan lokal dan diperbaiki dengan pengelasan TIG, teknisi mengukur kekerasan di area las dan Heat Affected Zone (HAZ). Dalam beberapa kasus, TB-R mendeteksi penurunan HRC dari 56 ke 53 di HAZ. Temuan ini mengarahkan teknisi untuk melakukan post-weld heat treatment tambahan guna mengurangi tegangan sisa dan mentransformasi RA yang terbentuk akibat siklus termal pengelasan. Hasilnya, kegagalan dadakan pada mold selama produksi berhasil dicegah, mengurangi downtime dan biaya rework.

Parameter Pemantauan	Sebelum Implementasi TB-R	Sesudah Implementasi TB-R
Metode Skrining Utama	Rockwell sampling acak (1 titik per die)	Profil multipoint TB-R pada area kritis
Deteksi Anomali RA	Hanya melalui uji metalografi jika ada keluhan kegagalan	Proaktif saat ditemukan deviasi HRC lokal ≥2 poin
Tingkat Lolos RA Tinggi	Estimasi 5-8% komponen lolos tanpa koreksi	Mendekati 0% setelah protokol sub-zero diterapkan
Downtime Akibat Kegagalan Die	Rata-rata 12 jam per bulan	Berkurang signifikan, nyaris tidak ada kegagalan prematur

Data implementasi di atas mempertegas bahwa investasi pada alat uji kekerasan yang tepat dan protokol pengujian yang cerdas memberikan dampak langsung pada keandalan produk dan efisiensi biaya operasional.

Keunggulan Dibanding Metode Konvensional

Membandingkan NOVOTEST TB-R dengan metode pengujian lain akan memperjelas posisinya dalam ekosistem quality control. Mari telaah beberapa metode yang umum digunakan.

Dibandingkan dengan benchtop Rockwell tester konvensional, NOVOTEST TB-R menawarkan kesetaraan prinsip pengukuran namun dengan keunggulan pada konstruksi yang kokoh dan kemudahan penggunaan. Keduanya menggunakan metode Rockwell, namun TB-R memiliki kapasitas pengujian sampel setinggi 170 mm, memungkinkan Anda menguji die atau punch secara langsung tanpa harus memotong bagian kecil. Rockwell tester standar sering kali memiliki throat depth terbatas, memaksa teknisi untuk membuat sampel kupon terpisah yang belum tentu mewakili riwayat termal aktual komponen besar.

Versus pengujian metalografi, perbedaan kecepatan dan sifat destruktif menjadi pembeda utama. Analisis metalografi untuk mengukur fraksi RA memerlukan pemotongan sampel, mounting, polishing, etsa, dan pengamatan mikroskopis atau XRD. Proses ini memakan waktu berjam-jam hingga berhari-hari dan merusak komponen. NOVOTEST TB-R memberikan hasil kekerasan dalam hitungan detik tanpa merusak benda uji. Meskipun TB-R tidak dapat mengukur persentase RA secara langsung, kemampuannya mengidentifikasi titik-titik dengan anomali kekerasan memungkinkan Anda menerapkan metalografi secara selektif dan efisien, hanya pada komponen yang benar-benar mencurigakan.

Dibandingkan dengan metode pengujian non-destruktif lain seperti eddy current atau Barkhausen noise, NOVOTEST TB-R memiliki keunggulan pada kemudahan interpretasi. Insinyur dan teknisi di industri perkakas sangat familiar dengan skala HRC. Korelasi langsung antara nilai HRC yang tidak sesuai target dengan kemungkinan RA tinggi membuat proses pengambilan keputusan menjadi lebih intuitif. Metode magnetik atau elektromagnetik sering kali memerlukan kalibrasi kompleks dan korelasi tidak langsung yang bisa membingungkan.

Peran CV. Java Multi Mandiri sebagai distributor alat ukur dan pengujian menjadi krusial di sini. Mereka tidak hanya menyediakan unit NOVOTEST TB-R, tetapi juga mendukung proses pemilihan, instalasi, dan pelatihan penggunaan alat. Dengan pendampingan yang tepat, fasilitas Anda dapat mengintegrasikan TB-R ke dalam alur quality control secara mulus, memastikan bahwa setiap komponen baja perkakas yang akan digunakan telah lolos verifikasi awal terhadap risiko retained austenite tinggi.

Tips Memilih Alat Uji Kekerasan yang Tepat

Memilih alat uji kekerasan untuk aplikasi spesifik seperti deteksi anomali retained austenite memerlukan pertimbangan cermat. Berikut panduan memilih yang dapat Anda terapkan.

1. Sesuaikan dengan rentang kekerasan material target Anda. Pastikan alat yang Anda pilih memiliki rentang ukur yang mencakup HRC 55 hingga 65, bahkan hingga 70, untuk mengakomodasi berbagai grade baja perkakas. NOVOTEST TB-R dengan rentang 20-70 HRC memenuhi kriteria ini secara langsung.
2. Perhatikan kapasitas dimensi benda uji. Jika Anda rutin menangani die dan punch berukuran medium dengan tinggi di bawah 170 mm, benchtop tester seperti TB-R sangat ideal. Namun, jika komponen Anda berukuran sangat besar, Anda mungkin perlu mempertimbangkan hardness tester portabel sebagai komplemen. TB-R sendiri adalah perangkat laboratorium yang unggul dalam akurasi.
3. Evaluasi kemudahan penggunaan dan keandalan. Perangkat analog seperti TB-R menawarkan kesederhanaan operasional tanpa ketergantungan pada perangkat lunak atau daya listrik untuk fungsi pengukuran inti. Ini mengurangi potensi downtime akibat masalah teknis. Pastikan juga dukungan purna jual seperti kalibrasi bersertifikat, ketersediaan indentor, dan blok referensi mudah diakses. Anda bisa mendiskusikan kebutuhan ini dengan distributor terpercaya.
4. Pertimbangkan total biaya kepemilikan. Harga pembelian hanyalah sebagian dari biaya. Pertimbangkan konsumsi suku cadang (terutama indentor), frekuensi kalibrasi, dan potensi kerugian jika alat tidak akurat. Berinvestasi pada alat dengan akurasi tinggi dan konstruksi tahan lama akan mengurangi biaya operasional jangka panjang dan meningkatkan keandalan data quality control Anda. NOVOTEST TB-R, dengan konstruksi berbobot 45 kg dan material berkualitas tinggi, memberikan stabilitas pengukuran yang sulit ditandingi oleh perangkat portabel ringan.

Kesimpulan

Retained austenite tinggi adalah ancaman laten yang sering kali tersembunyi di balik hasil uji kekerasan makro yang tampak normal. Mengandalkan pengujian sampling acak tanpa sensitivitas spasial dapat meloloskan komponen berisiko tinggi ke jalur produksi, berujung pada kegagalan die prematur, downtime tak terencana, dan kerugian finansial.

Alat Uji Kekerasan NOVOTEST TB-R menawarkan solusi skrining yang efektif, cepat, dan akurat untuk mengidentifikasi anomali kekerasan yang berkorelasi dengan fraksi volume retained austenite tinggi. Dengan kemampuannya mengukur langsung komponen baja perkakas pasca heat treatment dan memberikan data HRC yang langsung dapat diinterpretasikan, TB-R memberdayakan teknisi quality control untuk mengambil keputusan cepat: meloloskan komponen yang baik, atau mengirim komponen mencurigakan ke investigasi metalografi lebih lanjut.

Implementasi alat ini memungkinkan penerapan tindakan korektif dini seperti sub-zero treatment atau re-tempering. Hasil akhirnya adalah peningkatan signifikan pada umur pakai die, pengurangan scrap rate, dan jaminan kualitas yang lebih tinggi kepada pelanggan. Untuk mendukung implementasi ini di fasilitas Anda, mitra distributor seperti CV. Java Multi Mandiri siap menyediakan NOVOTEST TB-R serta dukungan teknis yang diperlukan, memastikan Anda mendapatkan solusi pengujian yang tepat guna.

FAQ

Apa itu retained austenite dan mengapa berbahaya bagi baja perkakas?

Retained austenite (RA) adalah fasa austenite yang tidak bertransformasi menjadi martensit selama proses quench dan tetap terperangkap dalam struktur baja pada temperatur kamar. Fasa ini berbahaya karena bersifat metastabil dan lebih lunak dibandingkan martensit. Di bawah beban mekanis dan termal selama operasi die, RA dapat bertransformasi secara tiba-tiba menjadi martensit segar yang getas, menyebabkan perubahan dimensi, peningkatan tegangan internal, dan memicu retakan atau keausan prematur pada baja perkakas.

Bagaimana cara NOVOTEST TB-R mendeteksi keberadaan retained austenite?

NOVOTEST TB-R tidak mengukur fraksi retained austenite secara langsung. Alat ini mendeteksi anomali kekerasan makro yang berkorelasi dengan keberadaan RA tinggi. Ketika suatu area pada baja perkakas memiliki fraksi RA yang lebih tinggi dari normal, kekerasan Rockwell di area tersebut akan turun beberapa poin dari target spesifikasi. TB-R mengidentifikasi penurunan ini dengan mengukur nilai HRC secara akurat pada berbagai titik, memberikan indikasi kuat bahwa material memerlukan pemeriksaan lanjutan dengan metalografi.

Apakah NOVOTEST TB-R dapat menggantikan uji metalografi untuk analisis retained austenite?

Tidak. NOVOTEST TB-R berfungsi sebagai alat skrining awal yang sangat efektif untuk menyaring komponen dengan potensi masalah, sehingga uji metalografi dapat diterapkan secara selektif. Konfirmasi definitif mengenai persentase volume dan distribusi RA tetap memerlukan analisis metalografi dengan mikroskop optik, SEM, atau XRD. Peran TB-R adalah mengurangi ketergantungan pada pengujian destruktif yang mahal dan lambat untuk setiap komponen.

Berapa akurasi dan repeatability pengukuran NOVOTEST TB-R pada baja perkakas?

NOVOTEST TB-R menawarkan akurasi pengukuran yang tinggi sesuai dengan standar metode Rockwell. Dengan preload 10 kg dan beban pengujian utama yang dapat dipilih hingga 150 kg, alat ini menghasilkan indentasi yang representatif untuk material baja perkakas. Repeatability sangat baik, terutama jika operator melakukan kalibrasi harian dengan blok referensi standar dan mengikuti prosedur pengukuran yang konsisten, menjadikannya instrumen yang andal untuk kontrol kualitas.

Rekomendasi Hardness Tester

References

1. Krauss, G. (2015). Steels: Processing, Structure, and Performance. ASM International.
2. Totten, G. E. (2006). Steel Heat Treatment: Metallurgy and Technologies. CRC Press.
3. ASTM International. (2020). ASTM E18-20: Standard Test Methods for Rockwell Hardness of Metallic Materials.
4. Verhoeven, J. D. (2007). Steel Metallurgy for the Non-Metallurgist. ASM International.
5. ASM International Handbook Committee. (1991). ASM Handbook, Volume 4: Heat Treating. ASM International.
