Alat Uji Kekerasan NOVOTEST TB-MCV-10: Cara Mencegah Warpage pada Transfer Molding

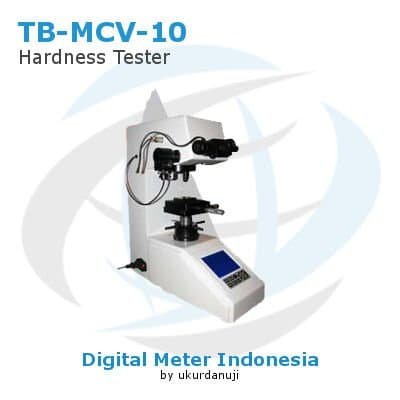

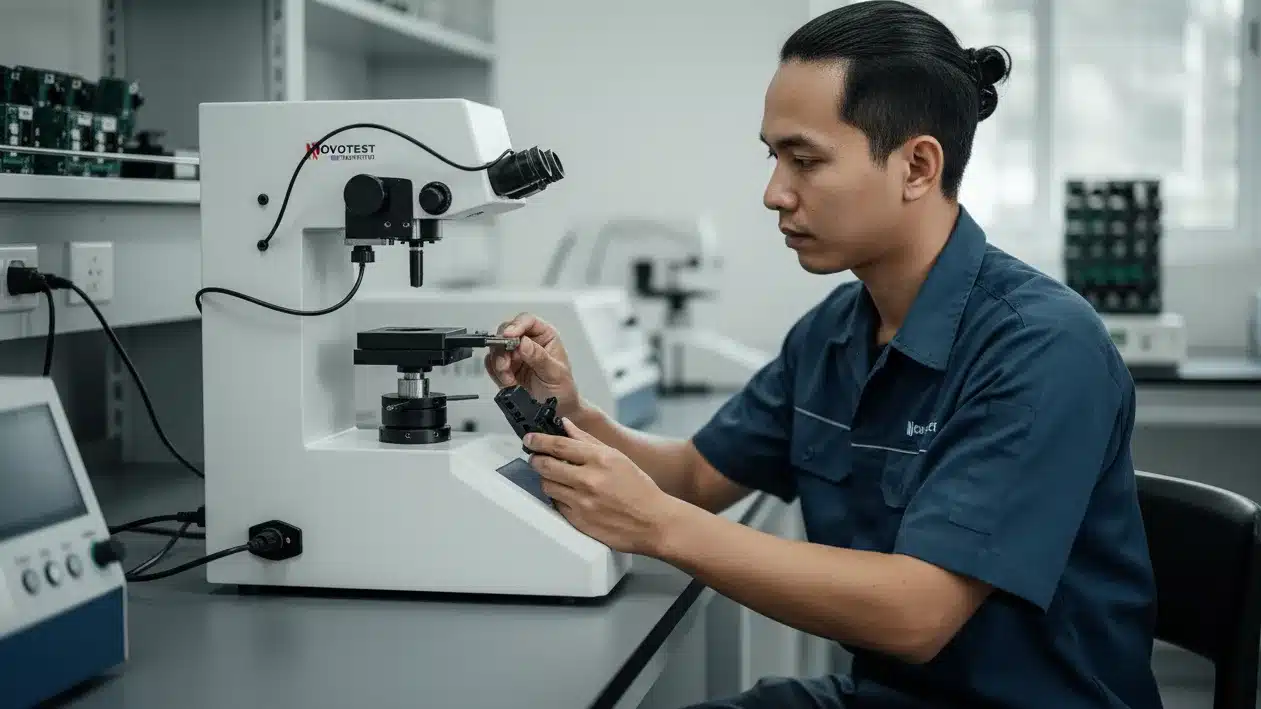

Alat Uji Kekerasan NOVOTEST TB-MCV-10 - alat ukur microhardness mold compound presisi untuk optimasi curing

Bayangkan lini produksi pengemasan IC Anda telah berjalan optimal, namun inspeksi akhir menunjukkan puluhan paket mengalami deformasi mikro yang tidak tertangkap kamera biasa. Paket-paket ini lolos uji fungsional, tetapi beberapa bulan kemudian pelanggan melaporkan kegagalan solder joint di lapangan. Inilah realitas pahit dari cacat warpage di transfer molding. Tidak hanya menurunkan yield secara langsung hingga dua digit, warpage juga menjadi sumber kegagalan laten yang merusak reputasi. Masalah ini seringkali berakar dari ketidakcocokan Coefficient of Thermal Expansion (CTE) antara mold compound dan substrat, diperparah oleh tingkat curing yang tidak optimal. Anda memerlukan parameter yang terukur langsung pada paket, bukan sekadar asumsi berdasarkan profil suhu mesin. Di sinilah Alat Uji Kekerasan NOVOTEST TB-MCV-10 memainkan peran kritis sebagai instrumen verifikasi. Dengan teknologi optik, mekanik, dan elektronik otomatisnya, alat ini mampu mengukur microhardness mold compound secara presisi. Data kekerasan yang Anda peroleh menjadi jembatan langsung menuju optimasi curing degree, sehingga tegangan internal dapat diminimalkan bahkan sebelum paket memasuki proses post-mold curing atau solder reflow yang brutal.

Tantangan Utama di Industri Transfer Molding
Kebutuhan Pengujian yang Harus Dipenuhi
Solusi dengan Alat Uji Kekerasan NOVOTEST TB-MCV-10
Cara Kerja dan Aplikasi di Lapangan
Studi Implementasi Singkat
Keunggulan Dibanding Metode Konvensional
Tips Memilih Alat Uji Kekerasan yang Tepat untuk Mold Compound
Kesimpulan
FAQ
References

Tantangan Utama di Industri Transfer Molding

Transfer molding merupakan tulang punggung proses enkapsulasi IC, tempat mold compound berbasis epoxy mengalir membungkus die, wire bond, dan substrat di bawah tekanan dan suhu tinggi. Setelah pembentukan awal, paket IC harus menjalani post-mold curing (PMC) untuk menyempurnakan ikatan silang polimer dan solder reflow untuk perakitan papan sirkuit.

Di sinilah Anda menghadapi monster terbesar dalam kualitas pengemasan: warpage. Mekanisme terjadinya cukup sederhana tetapi dampaknya destruktif. Mold compound dan substrat (organik atau leadframe logam) memiliki CTE yang berbeda signifikan. Selama pemanasan PMC atau reflow, mold compound memuai lebih agresif daripada substrat. Jika derajat ikatan silang (crosslink density) tidak homogen atau belum optimal, material tidak memiliki modulus elastisitas yang cukup untuk menahan deformasi plastis. Paket IC melengkung, menyebabkan misalignment saat surface mount, retak mikro pada die, hingga delaminasi di interface molding compound-substrat. Studi internal pabrikan semikonduktor menunjukkan variasi derajat curing lokal bisa menurunkan yield assembly hingga 20% akibat kegagalan koplanaritas.

Di masa lalu, Anda mungkin mengandalkan inspeksi visual atau alat ukur kelengkungan seperti shadow moiré. Metode-metode ini hanya menangkap efek akhir, bukan akar penyebabnya. Inspeksi visual tidak mungkin membedakan paket dengan tegangan internal tinggi yang belum melengkung. Sementara shadow moiré menyajikan data topografi, tetapi tidak memberi tahu apakah sumber deformasi berasal dari curing tidak sempurna di satu sudut atau komposisi compound yang off-spec. Untuk itu, Anda memerlukan parameter mekanis lokal yang terukur secara langsung pada cross-section atau permukaan paket: microhardness.

Kebutuhan Pengujian yang Harus Dipenuhi

Anda berada di persimpangan antara kecurigaan proses dan kebutuhan data valid. Untuk memutuskan apakah profil curing Anda sudah optimal, Anda perlu mendengarkan langsung apa yang disampaikan oleh mold compound itu sendiri. Microhardness adalah bahasa universal material yang berkorelasi kuat dengan derajat curing dan densitas ikatan silang.

Riset material polimer menunjukkan bahwa nilai Vickers Hardness (HV) atau Knoop Hardness meningkat secara signifikan seiring dengan bertambahnya konversi curing. Mold compound under-cured akan memberikan nilai hardness rendah dan variasi data lebar, mencerminkan jaringan polimer yang belum matang. Sebagai quality control engineer, Anda memerlukan alat yang mampu melakukan indentasi di area sempit (micro-region). Bayangkan Anda harus memeriksa area tipis di atas die atau sudut tajam paket QFP yang lebarnya kurang dari 500 µm. Di sinilah persyaratan akurasi tinggi, repeatability, dan kecepatan menjadi non-negotiable.

Lingkungan produksi massal juga menuntut efisiensi. Anda tidak bisa menunggu waktu persiapan sampel yang lama atau waktu indentasi puluhan detik per titik. Lebih krusial lagi, kemampuan pemetaan (mapping) distribusi hardness menjadi wajib. Dengan mapping, Anda bisa mengidentifikasi titik under-cured yang menjadi sumber konsentrasi tegangan dan pemicu warpage. Terakhir, semua prosedur pengujian ini harus memiliki legitimasi standar, mengacu pada kerangka kerja ASTM E384 atau ISO 6507 untuk pengujian kekerasan mikro. Alat Anda harus menjadi perpanjangan tangan standar-standar tersebut ke dalam lini produksi Anda.

Solusi dengan Alat Uji Kekerasan NOVOTEST TB-MCV-10

Untuk menjawab tantangan spesifik di atas, Anda memerlukan lebih dari sekadar hardness tester konvensional. Anda memerlukan platform pengukuran yang memahami kompleksitas sampel mikro dan tipis, seperti lapisan mold compound pada paket IC. Alat Uji Kekerasan NOVOTEST TB-MCV-10 hadir sebagai jawaban terintegrasi. Perangkat ini mengombinasikan sistem optik presisi, mekanik terkomputerisasi, dan rotasi turret otomatis dalam satu kerangka kerja yang koheren.

Keunggulan utama NOVOTEST TB-MCV-10 dalam konteks mencegah warpage adalah kemampuannya menempatkan indentasi ke lokasi-lokasi kritis tanpa merusak integritas sampel. Anda bisa memprogram titik ukur tepat di atas die pad, di sudut package, atau di sepanjang garis gate transfer molding. Sistem kontrol beban indenter mendukung rentang micro (10 gf hingga 1000 gf pada varian gaya luasnya hingga 10 Kgf), menyesuaikan karakteristik mold compound yang getas dan tipis. Anda dapat menggunakan beban rendah untuk menghindari crack dan mendapatkan imprint yang valid untuk diukur.

Antarmuka software cerdasnya tidak hanya menampilkan angka HV. Sistem ini langsung mengonversi data hardness ke dalam estimasi visual, membantu Anda sebagai process engineer untuk memutuskan apakah derajat curing sudah memenuhi ambang batas atau perlu penyesuaian resep. Inilah realisasi langsung dari tujuan: NOVOTEST TB-MCV-10 mencegah warpage dengan memberi Anda kendali absolut atas hardness mold compound. Anda tidak lagi menebak-nebak keadaan curing; Anda mengukurnya, memetakannya, dan mengontrolnya.

Cara Kerja dan Aplikasi di Lapangan

Prinsip operasional NOVOTEST TB-MCV-10 bertumpu pada metode Vickers yang dikendalikan secara otomatis. Indentor piramida intan menekan permukaan sampel dengan beban yang Anda tentukan. Setelah dwell time tercapai, indentor terangkat, dan sistem optik internal dengan zoom 200x untuk pengukuran segera menangkap jejak indentasi. Mikroskop digital menganalisis diagonal indentasi secara otomatis, menghitung nilai kekerasan, dan menampilkannya di layar LCD besar. Proses ini membebaskan Anda dari subjektivitas pengukuran manual.

Mari kita terjemahkan ke dalam studi lapangan di fasilitas perakitan. Ambil sampel paket BGA setelah proses post-mold curing. Preparasi permukaan dilakukan dengan polishing ringan pada area cross-section untuk memastikan permukaan rata dan reflektif—standar umum untuk microhardness testing. Melalui software, Anda mengatur parameter pengujian: beban 50 gf, dwell time 10 detik, dan memprogram lima titik kritis. Titik pertama di tengah, empat lainnya di dekat sudut diagonal. Operasi berjalan otomatis. Hasilnya menunjukkan bahwa hardness di area tengah mencapai 35 HV, sementara keempat sudut hanya berkisar di 26-29 HV.

Interpretasi data ini sangat lurus: transfer molding Anda menciptakan distribusi panas tidak merata. Aliran compound di sudut cetakan mengalami under-cured. Data keras ini memvalidasi kecurigaan Anda dan menuntun tindakan koreksi, apakah itu menaikkan suhu mold di zona tersebut atau memperpanjang waktu curing. Integrasikan hasil ini ke dalam sistem Statistical Process Control (SPC) Anda, dan Anda memiliki pagar kualitas yang menjaga konsistensi hardness antar lot produksi.

Studi Implementasi Singkat

Untuk mengilustrasikan dampak transformatif dari pengukuran terarah, perhatikan kasus hipotetis sebuah pabrik pengemasan di kawasan industri. Mereka memproduksi Thin Quad Flat Pack (TQFP) 100-pin. Masalah kronis menghantui: tingkat reject menyentuh 12% akibat warpage berlebih yang terdeteksi di final test. Sebelum implementasi NOVOTEST TB-MCV-10, tim quality control hanya mengandalkan pengukuran kelengkungan (coplanarity) dengan shadow moiré. Setiap kali ditemukan warpage, reaksinya selalu sama: mencurigai variasi suhu oven reflow atau menaikkan clamping pressure, tanpa pernah menyentuh tahap transfer molding.

Setelah mengadopsi NOVOTEST TB-MCV-10, mereka melakukan audit hardness pada 20 unit paket dari lot reject. Hasil mapping hardness secara konsisten menunjukkan anomali: area di sekitar pin 1-25 yang dekat dengan runner gate memiliki hardness 10-15% lebih rendah. Dari sini, tim process engineer mengidentifikasi bahwa desain runner dan profil suhu mold saat transfer menyebabkan compound di pojok tersebut mencapai suhu gel terakhir, sehingga waktu aktual curing-nya lebih pendek. Tindakan perbaikan dipusatkan pada optimasi desain gate dan penyesuaian multi-step profil suhu molding.

Hasilnya? Setelah penyesuaian, pengukuran hardness susulan menunjukkan distribusi merata di seluruh area paket. Warpage terukur berkurang 45% pada batch berikutnya. Yield produksi melonjak dari 88% menjadi 97%. Dengan asumsi volume produksi menengah, return on investment (ROI) dari alat uji kekerasan ini tercapai hanya dalam waktu 3 bulan, semata-mata dari pengurangan kerugian material dan peningkatan throughput. Ini membuktikan bahwa kontrol hardness adalah kunci presisi yang selama ini hilang.

Keunggulan Dibanding Metode Konvensional

Untuk menghargai nilai NOVOTEST TB-MCV-10, Anda perlu membandingkannya dengan rute konvensional yang mungkin masih Anda tempuh saat ini. Metode umum adalah uji kekerasan manual dengan mikroskop analog. Prosedur ini sangat operator-dependent. Dua teknisi terlatih bisa mendapatkan variasi hasil 5-8% dalam mengukur diagonal indentasi yang sama, membuat repeatability rendah. Waktu per indentasi juga 2-3 kali lebih lambat karena pengukuran diagonal dilakukan dengan menempatkan garis ukur secara manual.

Metode lain adalah analisis termal seperti Differential Scanning Calorimetry (DSC) atau Dynamic Mechanical Analysis (DMA). Meskipun powerful untuk melihat derajat curing global sampel bulk, teknik ini bersifat tidak langsung. Anda tidak bisa menggunakan DSC untuk mengukur curing degree tepat di pojok paket atau di atas die. Sampel perlu diambil secara destruktif dan diuji di lab terpisah, memutus keterkaitan data dengan kondisi riil bagian tersebut.

Di sinilah keunggulan mutlak NOVOTEST TB-MCV-10:

Parameter	Metode Konvensional (Manual/DSC)	NOVOTEST TB-MCV-10
Lokasi Pengukuran	Bulk/Global untuk DSC; manual terbatas akurasi	Tepat di titik mikro kritis (sudut, di atas die)
Kecepatan & Otomatisasi	Manual: >30 detik/titik, subjektif; DSC: butuh sampling khusus	5-10 detik per indentasi otomatis, termasuk fokus & pengukuran
Human Error	Tinggi pada pengukuran diagonal	Minimal, otomatisasi penuh dari indentasi hingga perhitungan
Integrasi Produksi	Sulit, biasanya di lab terpisah	Mudah, terdigitalisasi langsung untuk SPC
Jenis Data	Angka tunggal atau data termal	Mapping hardness dan distribusi statistik

Otomatisasi penuh pada TB-MCV-10 menghilangkan variabel manusia sekaligus mempercepat proses. Data terdigitalisasi langsung tersimpan dan siap menjadi basis traceability untuk setiap lot, membantu Anda membangun argumen kuat saat audit kualitas pelanggan.

Tips Memilih Alat Uji Kekerasan yang Tepat untuk Mold Compound

Memilih alat uji kekerasan mikro untuk aplikasi pengemasan semikonduktor membutuhkan perhatian khusus. Alat ini tidak sekadar ‘alat ukur’, melainkan instrumen presisi yang akan menjadi fondasi pengambilan keputusan proses Anda. Pertimbangkan beberapa aspek berikut agar investasi Anda tepat sasaran.

Pertama, perhatikan rentang beban yang didukung. Mengingat ketebalan mold compound setelah grinding bisa sangat tipis (di bawah 100 µm) dan sifatnya yang getas, Anda akan bekerja di rentang microhardness rendah, umumnya 10 gf hingga 50 gf. Pastikan alat mampu menyediakan beban rendah ini secara stabil dengan akurasi tinggi. Kedua, periksa resolusi sistem optik. Resolusi minimal 0,1 µm sangat kritikal untuk mengukur diagonal indentasi yang dihasilkan oleh beban kecil tersebut—jika tidak, akurasi hasil Anda akan sia-sia.

Ketiga, fitur otomatisasi akan menjadi pengali produktivitas. Cari alat dengan rotasi turret otomatis antara lensa observasi dan indentor, fokus otomatis, dan perhitungan otomatis sesuai standar (ASTM E384/ISO 6507). Keempat, eksplorasi software analisisnya. Software tersebut harus mampu menampilkan mapping hardness lintas matriks titik, menyediakan data statistik, dan menghasilkan laporan langsung. Terakhir, di Indonesia, pertimbangkan ketersediaan dukungan purna jual yang memadai, mulai dari instalasi, pelatihan operator, hingga layanan kalibrasi periodik. NOVOTEST TB-MCV-10 menjadi tolok ukur karena memenuhi seluruh kriteria ini sebagai paket solusi terintegrasi untuk laboratorium dan lantai produksi Anda.

Kesimpulan

Cacat warpage pada transfer molding adalah musuh laten yang mengintai dari dalam material. Bersumber dari ketidakcocokan CTE yang diperparah oleh curing tidak optimal, deformasi ini tidak bisa dilawan hanya dengan penyesuaian suhu reflow atau desain jig. Anda perlu menyerang akar masalahnya melalui pengendalian curing degree berbasis data yang muncul langsung dari material. Alat Uji Kekerasan NOVOTEST TB-MCV-10 menyediakan solusi pengukuran yang cepat, akurat, dan terotomasi untuk mengungkap status ikatan silang di setiap sudut kritis paket IC Anda.

Dengan menerjemahkan hardness menjadi parameter kontrol proses yang actionable, Anda dapat menentukan resep curing optimal yang meminimalkan tegangan internal sejak awal. Hal ini secara langsung menekan deformasi selama post-mold curing dan solder reflow. Hasil akhir yang Anda peroleh bukan hanya pengurangan persentase warpage, tetapi peningkatan yield yang nyata, penurunan tingkat reject, dan penghematan biaya operasional jangka panjang. Menyediakan alat uji dengan kapabilitas setingkat NOVOTEST TB-MCV-10 memerlukan mitra penyedia yang memahami kebutuhan teknis industri Anda. Anda dapat mendiskusikan kebutuhan spesifik terkait pengukuran dan pengendalian kualitas produk Anda, termasuk solusi alat uji kekerasan ini, bersama CV. Java Multi Mandiri sebagai supplier dan distributor yang fokus mendukung proses pengujian material di Indonesia. Temukan solusi yang sesuai dengan aplikasi Anda melalui konsultasi langsung dengan tim ahli mereka.

FAQ

Mengapa pengukuran microhardness lebih efektif daripada uji thermal (DSC) untuk mencegah warpage?

Pengukuran microhardness menawarkan resolusi spasial yang tidak bisa diberikan oleh DSC. DSC sangat baik untuk mengukur derajat curing rata-rata dari sampel bulk yang diambil dari paket. Namun, warpage seringkali dipicu oleh variasi lokal derajat curing—misalnya, area dekat gate yang lebih matang dibandingkan area pojok. Dengan microhardness, Anda langsung menilai properti mekanis suatu titik spesifik di area kritis. Selain itu, hardness adalah representasi langsung dari integritas mekanis material, yang lebih erat kaitannya dengan ketahanan material terhadap deformasi termal (warpage) dibandingkan aliran panas yang diukur DSC.

Berapa beban indentasi yang direkomendasikan untuk mold compound tipis?

Untuk mold compound pada aplikasi pengemasan IC yang tipis dan getas, Anda umumnya akan menggunakan gaya uji di rentang 10 gf hingga 50 gf. Menggunakan beban yang lebih berat (misal di atas 100 gf) pada area yang sangat tipis atau dekat tepi dapat menimbulkan risiko retak mikro atau indentasi menembus lapisan. Anda dapat memulai dengan beban 25 gf, lalu mengevaluasi kualitas jejak indentasi. NOVOTEST TB-MCV-10 memiliki fleksibilitas untuk mengatur rentang mikro ini dengan presisi tinggi sesuai kebutuhan spesifik sampel Anda.

Apakah NOVOTEST TB-MCV-10 bisa digunakan untuk mengukur hardness pada material lain selain mold compound?

Ya. Fleksibilitas adalah salah satu kekuatan instrumen ini. Meskipun sangat efektif untuk mold compound, Alat Uji Kekerasan NOVOTEST TB-MCV-10 dirancang untuk mengukur kekerasan sampel mikro dan tipis lainnya. Anda dapat menggunakannya untuk menilai lapisan carburized, lapisan keras dangkal, baja tipis, logam non-ferrous, hingga komponen berbentuk mikro. Rentang pengukurannya yang lebar (8 HV hingga 2500 HV) memungkinkan alat ini beradaptasi dari material lunak hingga produk keras, menjadikannya aset serbaguna di lembaga penelitian atau lab quality control perusahaan industri.

Bagaimana cara memastikan akurasi pengukuran tetap tinggi dalam produksi massal?

Untuk menjaga akurasi dalam produksi massal, Anda perlu menerapkan beberapa langkah sistematis. Pertama, lakukan kalibrasi rutin menggunakan blok referensi bersertifikat sesuai standar ISO 6507. Kedua, prosedur preparasi sampel harus distandarisasi—polishing permukaan harus selalu menghasilkan finish yang konsisten karena kekasaran permukaan memengaruhi pembacaan. Ketiga, manfaatkan fitur otomatisasi NOVOTEST TB-MCV-10 untuk meminimalkan variasi antar-operator. Keempat, sisipkan proses ini ke dalam sistem SPC Anda, pantau grafik kontrol X-bar dan R dari pengukuran sampel standar secara periodik untuk mendeteksi setiap pergeseran performa alat atau proses pengujian lebih dini.

Rekomendasi Hardness Tester

References

ASTM International. “ASTM E384-17: Standard Test Method for Microindentation Hardness of Materials.” ASTM Book of Standards, 2017.
ISO. “ISO 6507-1: Metallic Materials – Vickers Hardness Test – Part 1: Test Method.” International Organization for Standardization, 2018.
NOVOTEST. “NOVOTEST TB-MCV-10 Product Manual and Specifications.” NOVOTEST Technical Documentation, 2023.
Zhang, Y., et al. “Correlation Between Crosslink Density and Warpage in Epoxy Molding Compounds.” Journal of Electronic Packaging, vol. 140, no. 3, 2018, pp. 031009.
Wong, E. H., & Lim, K. M. “Microhardness Mapping as a Prognostic Tool for IC Package Delamination.” Microelectronics Reliability, vol. 55, no. 8, 2015, pp. 1212–1220.
