Seorang inspektor lini produksi mengernyitkan dahi. Ia baru saja menguji kekerasan gear transmisi tipis menggunakan metode standar, dan hasilnya menunjukkan HRC 48—jauh di bawah spesifikasi minimal HRC 58. Prosedur langsung berjalan: batch gear itu ia pisahkan, dokumen penolakan ia siapkan, dan notifikasi ke manajer kualitas ia kirimkan. Masalahnya, setelah teknisi menguji ulang dengan metode destruktif di laboratorium, nilai sebenarnya menyentuh HRC 60. Gear yang seharusnya lolos inspeksi nyaris menjadi korban false soft. Fenomena false soft—di mana instrumen membaca kekerasan lebih rendah dari nilai sebenarnya—merupakan musuh laten dalam pengendalian mutu. Pada gear tipis, masalah ini lebih sering muncul dan berpotensi menimbulkan dua kerugian sekaligus: produk baik yang ditolak (false reject) atau produk cacat yang lolos (false accept). Keduanya menghantam biaya operasional dan kredibilitas produsen. Menyadari betapa kritisnya akurasi data kekerasan untuk komponen gear, pelaku industri kini beralih ke metode pengujian yang lebih teruji secara prinsip. Salah satu instrumen yang menjawab tantangan ini adalah NOVOTEST TU2, alat ukur kekerasan logam portabel berbasis Ultrasonic Contact Impedance yang kami bahas tuntas dalam panduan ini.

1. Tantangan Utama Pengukuran Kekerasan pada Gear Tipis
2. Kebutuhan Pengujian yang Harus Dipenuhi untuk Gear Tipis
3. Solusi dengan Alat Ukur Kekerasan Portable UCI NOVOTEST TU2
4. Cara Kerja dan Aplikasi di Lapangan
5. Studi Implementasi Singkat
6. Keunggulan Dibanding Metode Konvensional
7. Tips Memilih Produk yang Tepat
8. Kesimpulan
9. FAQ
   1. Apa sebenarnya yang dimaksud false soft pada pengukuran kekerasan?
   2. Mengapa gear tipis sangat rentan mengalami false soft?
   3. Apakah NOVOTEST TU2 bisa digunakan untuk semua jenis logam?
   4. Bagaimana cara memastikan NOVOTEST TU2 tetap akurat setelah pemakaian lama?
10. References

Tantangan Utama Pengukuran Kekerasan pada Gear Tipis

Fenomena false soft pada gear tipis tidak muncul tanpa sebab. Sebaliknya, masalah ini berakar dari keterbatasan mendasar metode pengujian konvensional saat berhadapan dengan komponen berdimensi kecil dan bentuk kompleks. Memahami faktor-faktor pemicu ini penting agar teknisi dapat memilih pendekatan pengukuran yang tepat.

Penyebab pertama dan paling dominan adalah efek massa dan ketebalan. Metode seperti Rockwell atau Brinell membutuhkan massa benda uji yang cukup besar—umumnya lima hingga sepuluh kali massa indentor—untuk meredam getaran dan memastikan indentasi sempurna. Gear tipis dengan massa ringan tidak mampu menyediakan dukungan struktural yang cukup. Akibatnya, saat indentor menekan, energi tidak sepenuhnya terkonversi menjadi deformasi plastis. Sebagian energi justru menyebabkan benda uji melenting atau berdeformasi lokal di titik tumpuan, bukan di area kontak indentasi. Komputer atau skala alat membaca fenomena ini sebagai kekerasan yang lebih rendah.

Faktor kedua berkaitan dengan orientasi probe. Pada gear dengan profil gigi melengkung dan sempit, menempatkan probe secara sempurna tegak lurus permukaan adalah tantangan teknis tersendiri. Sudut kontak yang miring, sekecil apa pun, akan mengubah distribusi gaya dan kedalaman indentasi. Hasil pengukuran menjadi bias dan tidak representatif terhadap kekerasan material sebenarnya.

Persiapan permukaan juga memainkan peran kritis. Lapisan oksida tipis, adanya scale hasil perlakuan panas, kontaminasi oli atau debu, hingga kekasaran permukaan yang berlebihan dapat mengacaukan pembacaan. Sensor instrumen seolah membaca lapisan permukaan tersebut sebagai bagian dari material, menghasilkan angka yang menyesatkan. Tanpa prosedur pengukuran yang memperhitungkan variabel-variabel ini, risiko pengambilan keputusan keliru pada sortir produk akan tetap tinggi.

Kebutuhan Pengujian yang Harus Dipenuhi untuk Gear Tipis

Untuk menghindari false soft secara sistematis, bukan sekadar keberuntungan, parameter pengukuran harus memenuhi persyaratan teknis yang terdefinisi dengan baik. Standar internasional seperti ASTM A1038 telah menetapkan panduan untuk pengujian kekerasan portabel pada komponen manufaktur.

Persyaratan pertama: massa dan ketebalan minimum. Secara empiris, benda uji harus memiliki ketebalan setidaknya sepuluh kali kedalaman indentasi yang dihasilkan oleh probe. Jika kedalaman indentasi mencapai 20 mikron, maka ketebalan material di bawah titik ukur harus minimal 0,2 mm. Apabila ketentuan ini tidak terpenuhi, pengaruh backing material atau anvil akan ikut terbaca oleh sistem pengukuran. Untuk gear tipis berketebalan kurang dari 5 mm, metode konvensional berbasis gaya besar seperti Rockwell sudah tidak memadai.

Persiapan permukaan menjadi persyaratan kedua yang tidak bisa dikompromikan. Area pengukuran harus bersih, halus, dan bebas dari lapisan dekarburisasi, scale pengerjaan panas, atau oksida. Teknisi perlu mengamplas ringan atau melakukan polishing lokal tanpa mengubah struktur mikro permukaan. Kekasaran permukaan yang direkomendasikan adalah Ra kurang dari 2 mikron untuk pengukuran presisi tinggi.

Persyaratan ketiga menyangkut sistem kalibrasi. Setiap sesi pengukuran wajib diawali dengan verifikasi menggunakan blok referensi bersertifikat yang traceable ke standar nasional atau internasional. Kalibrasi ini memastikan bahwa instrumen dan probe bekerja dalam batas akurasi yang telah ditentukan. Terakhir, pemilihan metode pengujian menjadi kunci. Metode Ultrasonic Contact Impedance (UCI) secara fundamental lebih sesuai untuk komponen tipis dan kompleks karena gaya indentasi yang digunakan sangat kecil—hanya berkisar 10 N hingga 50 N—tanpa memerlukan massa backing yang besar.

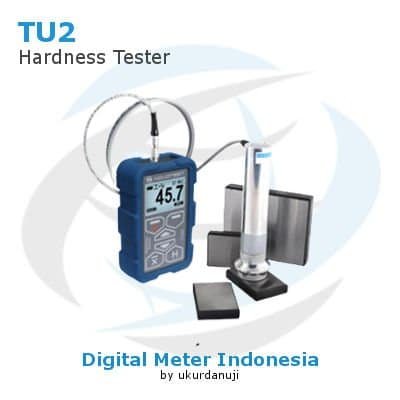

Solusi dengan Alat Ukur Kekerasan Portable UCI NOVOTEST TU2

Ketika persyaratan pengujian untuk gear tipis telah dipahami, NOVOTEST TU2 hadir sebagai jawaban teknis yang komprehensif. Alat ukur kekerasan logam NOVOTEST TU2 merupakan instrumen yang secara spesifik merancang mekanisme pengukurannya untuk material besi dan logam berdimensi kecil, berdinding tipis, dan berbentuk kompleks.

NOVOTEST TU2 mengadopsi prinsip Ultrasonic Contact Impedance (UCI), sebuah metode yang tidak mengandalkan massa benda uji untuk menentukan nilai kekerasan. Alat ini mengukur perubahan frekuensi resonansi batang getar yang ujungnya terpasang indentor Vickers. Ketika indentor melakukan kontak dan penetrasi ke material, frekuensi resonansi berubah. Pergeseran frekuensi ini berkorelasi langsung dengan area kontak indentasi dan, pada akhirnya, kekerasan material. Inilah kenapa NOVOTEST TU2 dapat mengukur gear tipis dengan presisi tinggi tanpa efek anvil yang mengganggu.

Fitur utama NOVOTEST TU2 meliputi kemampuan mengukur material dengan ketebalan minimum 1 mm, meninggalkan jejak indentasi yang sangat kecil sehingga aman untuk permukaan akhir komponen jadi. Alat ini sudah terkalibrasi pabrik untuk baja dengan opsi kalibrasi kustom untuk material lain. Rentang pengukuran mencakup tiga skala populer: Rockwell (HRC 20–70), Brinell (HB 90–450), dan Vickers (HV 230–940). Tingkat akurasi tercatat ±3% untuk HV dan HB, serta ±1,5% untuk HRC.

Desain portabel dengan bobot unit elektronik hanya 0,2 kg memberi keleluasaan operator. Layar LCD grafis besar dilengkapi backlight, memori internal untuk penyimpanan data, serta kemampuan koneksi ke PC menjadikan NOVOTEST TU2 tidak hanya alat ukur, tetapi juga pusat dokumentasi kualitas yang traceable.

Cara Kerja dan Aplikasi di Lapangan

Mengaplikasikan NOVOTEST TU2 di lantai produksi untuk menguji gear tipis memerlukan prosedur yang sistematis. Dengan mengikuti langkah-langkah ini, teknisi dapat mereproduksi hasil yang akurat dan konsisten.

Pemahaman prinsip UCI secara singkat penting sebagai dasar operasional. Probe UCI berisi batang osilasi dengan indentor Vickers di ujungnya. Rangkaian elektronik membangkitkan osilasi longitudinal pada frekuensi tertentu. Saat indentor menekan permukaan material, area kontak yang terbentuk mengubah impedansi akustik sistem. Perubahan frekuensi ini dideteksi dan dikonversi menjadi unit kekerasan yang dipilih.

Langkah pertama adalah pengecekan permukaan. Bersihkan area gigi gear yang akan diukur menggunakan kain bersih dan pelarut seperti isopropil alkohol. Jika ditemukan oksida tebal atau scale, lakukan pengamplasan ringan dengan kertas abrasif grit halus (≥400 grit). Pastikan area tersebut rata secara lokal dan bebas getaran. Getaran mesin sekitar atau meja yang tidak stabil dapat mengganggu pembacaan probe.

Langkah kedua adalah pemilihan probe dan orientasi. NOVOTEST TU2 dilengkapi probe standar UCI dengan gaya indentasi rendah. Untuk menjangkau permukaan gigi gear yang sempit, gunakan aksesori ekstensi probe jika tersedia. Arahkan probe tegak lurus terhadap permukaan gigi; toleransi sudut maksimal adalah ±5 derajat dari tegak lurus. Pegangan yang stabil dan gerakan perlahan sangat membantu.

Prosedur pengukuran dimulai dengan menekan probe secara perlahan hingga indikator selesai berbunyi atau lampu menyala. Jangan menambah tekanan setelah indikator aktif karena akan mengubah kedalaman indentasi. Catat nilai yang muncul di layar. Lakukan pengukuran pada tiga hingga lima titik berbeda di sepanjang gigi gear untuk memverifikasi homogenitas kekerasan. Hindari menempatkan indentasi terlalu dekat dengan tepi gigi—jaga jarak minimal tiga kali diameter indentasi dari tepi. Jika ada hasil pengukuran yang menyimpang mencurigakan, bersihkan kembali area tersebut dan ulangi prosedur.

Studi Implementasi Singkat

Untuk memberi gambaran nyata, mari tinjau pengalaman sebuah pabrik gear transmisi skala menengah di Indonesia. Pabrik ini memproduksi gear heliks tipis dengan ketebalan rata-rata 4,2 mm dan spesifikasi kekerasan permukaan 58–62 HRC. Proses heat treatment menggunakan karburisasi diikuti tempering rendah.

Selama tiga bulan pertama beroperasi, departemen kualitas menggunakan bench Rockwell tester sebagai metode inspeksi utama. Frekuensi false soft mencapai 15%—sekitar satu dari enam pengujian menunjukkan hasil di bawah toleransi sehingga batch harus ditahan untuk pengujian ulang mikro-Vickers destruktif. Selain memakan waktu, proses ini membebani biaya operasional karena sampel harus dipotong.

Setelah analisis akar masalah, tim insinyur mengidentifikasi bahwa massa dan ketebalan gear tidak memenuhi syarat minimum untuk pengujian Rockwell. Manajemen kemudian memutuskan beralih ke metode UCI menggunakan NOVOTEST TU2. Setelah pelatihan singkat, operator dapat melakukan pengukuran langsung pada gigi gear tanpa perlu memotong sampel. Data yang terkumpul menunjukkan rentang kekerasan 59–61 HRC, konsisten dengan spesifikasi. Tingkat false soft turun drastis hingga di bawah 2%, dan inspeksi dapat dilakukan di lantai produksi dalam hitungan detik per titik ukur. Pabrik tersebut mencatat penurunan tingkat penolakan batch hingga 30% dalam enam bulan implementasi.

Keunggulan Dibanding Metode Konvensional

Untuk menegaskan posisi NOVOTEST TU2 sebagai solusi optimal pengukuran gear tipis, mari bandingkan secara langsung dengan metode konvensional yang masih banyak dipakai.

Metode bench Rockwell atau Brinell menuntut sampel datar, massa besar, dan rigiditas tinggi—karakteristik yang tidak dimiliki gear tipis berbentuk kompleks. Metode Leeb rebound menggunakan prinsip kecepatan pantul yang hasilnya sangat dipengaruhi kekakuan dan massa. Pada gear tipis, energi pantul lebih banyak diserap oleh fleksibilitas struktur, menghasilkan nilai kekerasan palsu yang rendah.

Sebaliknya, UCI pada NOVOTEST TU2 hanya perlu area kontak kecil dan menerapkan gaya statis minimal. Indentasi mikro Vickers yang dihasilkan hampir tidak merusak, sehingga inspeksi dapat dilakukan pada komponen jadi tanpa mempengaruhi fungsi atau estetika produk. Fitur kompensasi orientasi otomatis memperbolehkan pengukuran pada segala sudut tanpa koreksi manual—sangat membantu pada geometri gigi gear yang sulit dijangkau. Data digital yang tersimpan juga mendukung dokumentasi mutu dan audit traceability.

Tips Memilih Produk yang Tepat

Memilih alat ukur kekerasan untuk gear tipis harus didasari pemahaman teknis, bukan sekadar spesifikasi di atas kertas. Setiap pabrik memiliki karakteristik produk dan alur produksi unik yang mempengaruhi efektivitas instrumen.

Prioritaskan teknologi UCI jika lini produksi Anda banyak menangani komponen kecil, tipis, atau dengan bentuk rumit. Metode ini secara fundamental lebih toleran terhadap variasi geometri dan ketebalan. Pastikan instrumen yang Anda pertimbangkan menyediakan berbagai pilihan probe; probe dengan gaya rendah dan aksesori ekstensi menjadi krusial untuk menjangkau area sempit di antara gigi gear. Cek fitur kompensasi orientasi otomatis—fitur ini mengeliminasi kesalahan operator akibat penempatan sudut yang tidak sempurna.

Rentang skala kekerasan harus mencakup skala yang tercantum dalam spesifikasi produk Anda. NOVOTEST TU2 menyediakan HRC, HB, dan HV dengan akurasi yang tercatat, standar ASTM A1038 dan ASTM E140. Terakhir, jangan abaikan dukungan purna jual. Ketersediaan layanan pelatihan operator, kalibrasi berkala, dan suku cadang memastikan instrumen Anda tetap memberikan data tepercaya sepanjang siklus hidupnya. Untuk memperoleh konsultasi pemilihan probe yang sesuai dengan profil gear spesifik, Anda dapat menghubungi tim teknis dari distributor resmi seperti CV. Java Multi Mandiri, yang secara konsisten mendukung kebutuhan alat ukur pengujian di industri manufaktur presisi Indonesia.

Kesimpulan

False soft adalah tantangan serius dalam pengukuran kekerasan gear tipis, namun bukan masalah tanpa solusi. Akar penyebabnya terletak pada keterbatasan prinsip pengukuran konvensional saat berhadapan dengan dimensi kecil dan massa ringan. Dengan memahami persyaratan massa minimum, ketebalan, persiapan permukaan, serta memilih metode yang tepat secara teknis, teknisi dapat memutus rantai kesalahan pembacaan yang merugikan.

NOVOTEST TU2 hadir sebagai perangkat yang merancang prinsip UCI untuk kondisi komponen seperti gear tipis. Portabilitasnya, presisi indentasi mikro, dan kemudahan operasi membuatnya sangat relevan sebagai standar inspeksi di lantai produksi. Studi implementasi telah menunjukkan penurunan signifikan tingkat penolakan dan peningkatan efisiensi inspeksi. Saatnya mengevaluasi kembali prosedur pengukuran kekerasan di fasilitas Anda. Jika gear tipis menjadi bagian dari produk Anda, upgrading ke alat ukur berbasis UCI adalah langkah strategis untuk memastikan setiap gear memenuhi standar tanpa keraguan. CV. Java Multi Mandiri sebagai supplier alat ukur dan pengujian yang berpengalaman dapat mendampingi Anda mewujudkan peningkatan akurasi dan reproduktibilitas ini di lantai produksi.

FAQ

Apa sebenarnya yang dimaksud false soft pada pengukuran kekerasan?

False soft adalah kondisi di mana instrumen pengukur kekerasan memberikan nilai bacaan yang lebih rendah dari nilai kekerasan sebenarnya pada material yang diuji. Kondisi ini bukan disebabkan oleh anomali material, melainkan oleh faktor eksternal dan metodologi pengukuran seperti efek massa, persiapan permukaan yang buruk, atau orientasi probe yang tidak tepat. Akibatnya, komponen yang sebenarnya memenuhi spesifikasi dapat ditolak (false reject) atau justru komponen cacat lolos inspeksi.

Mengapa gear tipis sangat rentan mengalami false soft?

Gear tipis memiliki dua karakteristik yang menjadi kelemahan pada metode konvensional: massa ringan dan ketebalan terbatas. Metode seperti Rockwell dan Leeb mengandalkan massa dan rigiditas benda uji untuk meredam energi. Pada gear tipis, energi dari indentasi atau rebound tidak terdisipasi dengan benar, menghasilkan deformasi lokal atau getaran yang mengacaukan sinyal pengukuran. Bentuk gigi gear yang melengkung dan sempit juga mempersulit penempatan probe secara tegak lurus.

Apakah NOVOTEST TU2 bisa digunakan untuk semua jenis logam?

NOVOTEST TU2 sudah terkalibrasi pabrik untuk material baja. Namun, perangkat ini mendukung kalibrasi kustom untuk material logam lain. Teknisi dapat membuat kurva kalibrasi sendiri menggunakan sampel referensi dengan kekerasan yang diketahui, sehingga alat ini fleksibel untuk berbagai jenis logam non-ferro atau baja paduan khusus selama proses kalibrasi dilakukan dengan benar dan blok referensi tersedia.

Bagaimana cara memastikan NOVOTEST TU2 tetap akurat setelah pemakaian lama?

Keakuratan NOVOTEST TU2 dapat terjaga melalui tiga tindakan rutin. Pertama, lakukan kalibrasi harian menggunakan blok referensi bersertifikat sebelum memulai sesi pengukuran. Kedua, periksa kondisi fisik probe, terutama indentor Vickers, dari keausan atau kerusakan; indentor yang tumpul akan menghasilkan pembacaan tidak akurat. Ketiga, kirim unit secara berkala untuk servis dan kalibrasi ulang oleh distributor resmi seperti CV. Java Multi Mandiri untuk memastikan elektronik dan sensor berfungsi dalam spesifikasi pabrik.

Rekomendasi Hardness Tester

References

1. ASTM International. (2021). ASTM A1038-21: Standard Test Method for Portable Hardness Testing by the Ultrasonic Contact Impedance Method. West Conshohocken, PA: ASTM International.
2. Herrmann, K. (2018). Hardness Testing: Principles and Applications. ASM International, Materials Park, OH.
3. NOVOTEST. (2022). NOVOTEST TU2 Portable Hardness Tester Operation Manual. Novotest LLC.
4. Tiryakioglu, M., & Campbell, J. (2020). Guidelines for Reliable Hardness Testing of Thin Metallic Components. International Journal of Metalcasting, 14(3), 789-799.
5. CV. Java Multi Mandiri. (2023). Dokumentasi Teknis Alat Ukur Kekerasan Logam NOVOTEST TU2. Jakarta: Java Multi Mandiri.
