Anda sedang memeriksa laporan kegagalan komponen dari lapangan. Sebuah knuckle arm — komponen kemudi vital pada truk alat berat — mengalami retak fatik setelah 80.000 kilometer operasi. Investigasi awal menunjukkan fraktur berasal dari area transisi antara permukaan yang dikeraskan dan inti yang lebih lunak. Profil kekerasan yang tidak seragam menciptakan titik konsentrasi tegangan mikro yang memicu retakan mikro, berkembang menjadi kegagalan total. Konsekuensinya bukan sekadar komponen rusak, melainkan potensi kecelakaan fatal dan kerugian finansial signifikan akibat klaim garansi dan penarikan produk. Di sinilah urgensi pengukuran kekerasan logam dengan NOVOTEST TU2 menemukan relevansinya. Alat ini menghadirkan solusi non-destruktif dan mobile yang memungkinkan Anda mendeteksi anomali profil kekerasan inti‑permukaan secara langsung di lini produksi, sebelum komponen meninggalkan pabrik. Sebagai distributor alat ukur dan pengujian, CV. Java Multi Mandiri memahami tantangan Anda dalam menjaga konsistensi kualitas komponen kritis, dan kehadiran teknologi ini membuka peluang baru untuk kontrol mutu yang lebih proaktif.

1. Mengenal Alat Ukur Kekerasan Logam NOVOTEST TU2
2. Cara Kerja Teknologi Ultrasonic Contact Impedance (UCI)
3. Fitur Kunci dan Fungsinya dalam Pengukuran Profil Kekerasan
4. Aplikasi dalam Industri: Lebih dari Sekadar Knuckle Arm
5. Studi Kasus: Langkah Pengukuran Perbedaan Kekerasan Inti‑Permukaan Knuckle Arm
6. Kelebihan Teknis NOVOTEST TU2 dibandingkan Metode Portable Lain
7. Kesimpulan
8. FAQ
   1. Apakah metode UCI bisa mengukur kekerasan inti dan permukaan secara langsung tanpa merusak komponen?
   2. Bagaimana cara memverifikasi hasil NOVOTEST TU2 agar sesuai dengan standar Vickers?
   3. Berapa kedalaman minimum case hardening yang dapat diukur dengan alat ini?
   4. Apakah alat ini cocok untuk material selain baja, seperti besi cor nodular?
9. References

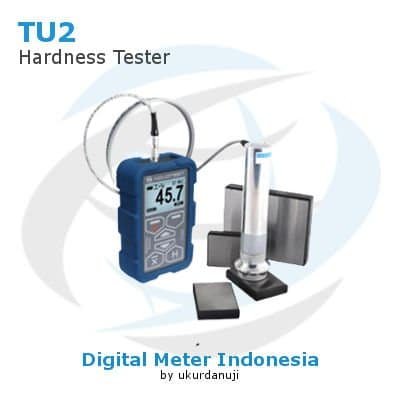

Mengenal Alat Ukur Kekerasan Logam NOVOTEST TU2

NOVOTEST TU2 adalah hardness tester portabel canggih yang mengadopsi metode Ultrasonic Contact Impedance (UCI) untuk pengukuran kekerasan material logam. Alat ukur kekerasan logam NOVOTEST TU2 dirancang secara spesifik untuk menjawab tantangan inspeksi di mana metode konvensional menemui batas kemampuannya. Fungsi utamanya adalah memberikan data kekerasan akurat pada komponen jadi tanpa memerlukan pemotongan sampel, sebuah keunggulan fundamental dalam kontrol kualitas non‑destruktif.

Spesifikasi teknis alat ini sangat mendukung aplikasi metalurgi kritis. Dengan rentang ukur kekerasan Rockwell HRC 20–70, Brinell HB 90–450, dan Vickers HV 230–940, NOVOTEST TU2 mampu menjangkau spektrum material baja yang luas. Akurasi pengukurannya mencapai ±3% untuk skala HV, ±1,5% untuk HRC, dan ±3% untuk HB, memenuhi standar ASTM A1038 dan ASTM E140. Perangkat ini ditenagai oleh dua baterai AA yang memberikan daya tahan operasional tidak kurang dari 20 jam, membuatnya sangat andal untuk penggunaan di lapangan produksi.

Keunggulan paling signifikan dari NOVOTEST TU2 terletak pada kemampuannya mengukur komponen dengan lapisan pengerasan tipis. Berbekal probe UCI dengan rentang beban uji 1 hingga 10 kgf, alat ini mampu mendeteksi kekerasan pada case depth yang sangat dangkal dengan jejak indentasi minimal. Anda tidak perlu lagi memotong knuckle arm untuk mengakses area inti dengan hardness tester bench konvensional. NOVOTEST TU2 memposisikan diri sebagai solusi pengukuran di tempat yang menghemat waktu, biaya, dan material uji, tanpa mengorbankan akurasi data untuk keputusan kualitas.

Cara Kerja Teknologi Ultrasonic Contact Impedance (UCI)

Memahami prinsip UCI adalah kunci untuk mengapresiasi akurasi dan batasan pengukuran kekerasan logam dengan NOVOTEST TU2. Teknologi ini tidak mengandalkan pengukuran dimensi lekukan secara optis seperti metode Vickers tradisional, melainkan memanfaatkan fenomena fisika perubahan frekuensi resonansi pada batang sonotrode yang bergetar.

Prinsip dasarnya bekerja sebagai berikut: probe UCI dilengkapi dengan indentor Vickers diamond yang terpasang pada ujung batang sonotrode logam. Batang ini dieksitasi agar bergetar pada frekuensi ultrasonik — biasanya sekitar 70 kHz — dalam mode longitudinal. Saat indentor menekan permukaan material uji dengan beban tertentu, terjadi perubahan kondisi kontak akustik. Area kontak antara indentor dan material menciptakan impedansi mekanis baru yang mengubah frekuensi resonansi alami batang sonotrode. Semakin lunak material uji, semakin dalam indentor menembus permukaan, semakin besar area kontak, dan semakin signifikan pergeseran frekuensi yang terjadi.

Sensor piezoelektrik di dalam probe mendeteksi pergeseran frekuensi ini secara real‑time. Mikroprosesor pada unit elektronik NOVOTEST TU2 kemudian mengonversi nilai pergeseran frekuensi tersebut menjadi skala kekerasan Vickers (HV) melalui algoritma kalibrasi internal. Hubungan antara pergeseran frekuensi dan kekerasan Vickers bersifat non‑linear namun sangat prediktif dan stabil untuk setiap probe yang telah dikalibrasi.

Teknologi UCI unggul untuk mengukur lapisan permukaan tipis karena kedalaman indentasi yang dihasilkan sangat dangkal — biasanya hanya beberapa mikron saja. Kondisi ini memungkinkan deteksi akurat kekerasan case hardening tanpa pengaruh signifikan dari material inti di bawahnya. Sebagai perbandingan, metode Leeb (rebound) mengukur energi pantul yang bergantung pada massa dan ketebalan komponen secara keseluruhan, sehingga kurang sensitif terhadap variasi kekerasan lapisan tipis. Untuk aplikasi deteksi perbedaan kekerasan inti‑permukaan pada knuckle arm, metode UCI menjadi pilihan teknis yang paling tepat dan terukur.

Fitur Kunci dan Fungsinya dalam Pengukuran Profil Kekerasan

NOVOTEST TU2 mengintegrasikan sejumlah fitur kunci yang secara langsung memudahkan tugas pengukuran profil kekerasan pada knuckle arm. Setiap fitur dirancang untuk menjawab tantangan spesifik di lapangan, mulai dari akses area sempit hingga dokumentasi hasil.

Probe ringkas yang tersedia dalam beberapa pilihan test load — mulai dari 1 kgf hingga 10 kgf — memberikan fleksibilitas luar biasa untuk mengakses geometri kompleks knuckle arm. Area di sekitar boss sambungan tie‑rod, fillet, dan radius transisi yang sempit kini dapat dijangkau dengan mudah. Test load rendah memungkinkan Anda mengukur kekerasan case hardening tipis tanpa risiko menembus lapisan, sementara test load lebih tinggi dapat digunakan untuk area inti yang membutuhkan penetrasi lebih dalam.

Antarmuka pengguna menjadi aspek pembeda lainnya. Layar warna besar dengan backlighting kecerahan tinggi menampilkan hasil pengukuran dalam skala HV, HRC, atau HB secara lugas. Menu intuitif dilengkapi tips pada setiap tombol, mengurangi kurva pembelajaran operator secara signifikan. Anda dapat langsung memilih skala kekerasan yang diinginkan, dan alat akan melakukan konversi otomatis sesuai standar ASTM E140, menghilangkan kebutuhan kalkulasi manual yang rawan kesalahan.

Fungsi memori internal NOVOTEST TU2 mampu menyimpan ribuan data pengukuran lengkap dengan parameter uji. Kemampuan ekspor data ke PC melalui port USB menjadi fondasi penting untuk dokumentasi sistem mutu ISO 9001 atau IATF 16949 — standar yang wajib dipenuhi industri otomotif. Anda dapat melacak tren kekerasan batch produksi, membuat laporan inspeksi, dan memiliki bukti objektif pengendalian proses. Baterai dengan daya tahan minimal 20 jam menjamin produktivitas inspeksi sepanjang shift kerja tanpa interupsi penggantian daya.

Aplikasi dalam Industri: Lebih dari Sekadar Knuckle Arm

Kemampuan pengukuran kekerasan logam dengan NOVOTEST TU2 melampaui inspeksi knuckle arm. Alat ini menjadi instrumen serbaguna di berbagai lini manufaktur yang mengandalkan proses perlakuan panas untuk meningkatkan performa komponen.

Pada industri otomotif, roda gigi transmisi, poros pinion, dan camshaft menjalani proses karburasi atau induction hardening untuk mendapatkan permukaan tahan aus dengan inti yang tangguh. NOVOTEST TU2 memungkinkan inspeksi 100% pada komponen‑komponen ini langsung di lantai produksi. Anda tidak perlu memotong sampel dari setiap batch untuk pengujian destruktif, yang berarti penghematan biaya material dan waktu proses signifikan.

Aplikasi lain meluas ke inspeksi hasil nitridasi pada poros engkol dan connecting rod, di mana case depth seringkali sangat tipis namun kritis terhadap ketahanan fatik. Lapisan hard chrome pada bearing race dan komponen hidrolik juga dapat diverifikasi kekerasannya dengan probe UCI. Bengkel perlakuan panas (heat treatment shop) menggunakan alat ini untuk memverifikasi keseragaman kekerasan di berbagai titik pada komponen berukuran besar yang tidak mungkin dimasukkan ke dalam bench tester. Bahkan pada lini perakitan, inspeksi cepat dengan jejak indentasi nyaris tak terlihat memungkinkan sampling berkala tanpa mengganggu produktivitas. Kredibilitas NOVOTEST TU2 terbangun dari kemampuannya menjawab kebutuhan multi‑sektor ini, dan CV. Java Multi Mandiri sebagai supplier siap mendampingi Anda memilih konfigurasi alat yang tepat.

Studi Kasus: Langkah Pengukuran Perbedaan Kekerasan Inti‑Permukaan Knuckle Arm

Berikut adalah panduan praktis langkah‑demi‑langkah untuk mendeteksi perbedaan profil kekerasan inti‑permukaan pada knuckle arm menggunakan NOVOTEST TU2, diintegrasikan dengan verifikasi metode Vickers.

Langkah 1: Persiapan Permukaan.
Siapkan area uji pada permukaan knuckle arm yang telah menjalani induction hardening atau karburasi. Bersihkan area tersebut dari kotoran, oli, atau lapisan oksida. Lakukan pengamplasan ringan menggunakan amplas grit 400–600 untuk mencapai tingkat kehalusan permukaan Ra ≤ 3,2 µm. Kehalusan ini kritis karena metode UCI sangat sensitif terhadap kekasaran permukaan yang dapat menimbulkan noise pengukuran. Pastikan permukaan rata secara makroskopis untuk memastikan indentasi tegak lurus.

Langkah 2: Pemilihan Test Load.
Tentukan test load yang sesuai. Untuk case depth tipikal 0,3–1,5 mm, rekomendasi beban uji adalah 1–5 kgf. Beban rendah memastikan indentasi tidak menembus lapisan keras, sehingga data kekerasan benar‑benar merepresentasikan lapisan permukaan. Knuckle arm umumnya memiliki kekerasan permukaan target sekitar 50–60 HRC. Verifikasi pemilihan beban pada bagian non‑kritis terlebih dahulu.

Langkah 3: Pengukuran pada Permukaan.
Lakukan pengukuran pada 3–5 titik di area kritis knuckle arm, seperti boss penyangga bearing, lengan tie‑rod, dan area radius transisi. Tekan probe secara stabil dan tegak lurus permukaan. Layar NOVOTEST TU2 akan menampilkan nilai kekerasan HV (atau skala pilihan Anda) dalam hitungan detik. Catat setiap nilai dan hitung rerata kekerasan permukaan. Standar deviasi dari serangkaian pengukuran ini menjadi indikator awal keseragaman proses hardening.

Langkah 4: Akses ke Area Inti.
Mengukur kekerasan inti memerlukan akses ke material di bawah lapisan keras. Gunakan gerinda tangan presisi atau teknik micro‑milling untuk membuat groove kecil dengan kedalaman melebihi case depth efektif, biasanya sekitar 2–3 mm. Ukuran groove cukup untuk menempatkan probe. Bersihkan area inti dari serpihan dan beri amplas ringan untuk mencapai kehalusan yang setara.

Langkah 5: Pengukuran pada Area Inti.
Gunakan parameter test load yang sama untuk konsistensi. Lakukan pengukuran pada 3 titik di area inti yang telah diekspos. Kekerasan inti knuckle arm baja medium‑carbon umumnya berada pada rentang 25–35 HRC. Bandingkan hasil rerata inti dengan rerata permukaan. Perbedaan signifikan yang tidak sesuai spesifikasi desain (misalnya inti terlalu keras atau permukaan kurang keras) langsung terdeteksi dan dapat segera ditindaklanjuti.

Langkah 6: Verifikasi dengan Metode Vickers.
Kalibrasi dan validasi adalah langkah wajib. Siapkan sampel knuckle arm yang telah dipotong dari batch yang sama. Lakukan pengukuran Vickers bench tester sesuai standar ASTM E384 pada penampang melintang, mulai dari tepi permukaan menuju inti, dengan interval 0,1 mm. Hasil profil kekerasan mikro Vickers ini menjadi referensi emas. Bandingkan data NOVOTEST TU2 dengan data bench tester untuk memvalidasi korelasi dan mengoreksi offset jika ada. Praktik ini memastikan keandalan data pengukuran non‑destruktif Anda.

Kelebihan Teknis NOVOTEST TU2 dibandingkan Metode Portable Lain

Memilih alat ukur yang tepat menuntut pemahaman akan keunggulan teknis yang membedakan. NOVOTEST TU2 menawarkan beberapa diferensiasi kritis saat Anda membandingkannya dengan metode portable lain, terutama rebound tester.

Kemampuan mengukur case depth sangat tipis adalah keunggulan utama yang membuat NOVOTEST TU2 menjadi pilihan tepat untuk knuckle arm dengan lapisan hardened yang dangkal. Tidak adanya batasan massa benda uji menjadikan alat ini sangat fleksibel. Tingkat akurasi yang tinggi dan repeatability yang konsisten mendukung kontrol proses statistik (SPC), sebuah kebutuhan fundamental dalam standar sistem mutu otomotif IATF 16949.

Kesimpulan

Mendeteksi perbedaan kekerasan inti‑permukaan pada knuckle arm bukan lagi aktivitas sampling destruktif yang memakan waktu dan biaya tinggi. Pengukuran kekerasan logam dengan NOVOTEST TU2 menghadirkan paradigma baru dalam kontrol kualitas komponen kritis. Metode Ultrasonic Contact Impedance yang diusungnya menyediakan data akurat dan langsung di area produksi, memungkinkan inspeksi 100% tanpa merusak komponen jadi.

Panduan langkah‑demi‑langkah yang telah dipaparkan memberi Anda kerangka kerja praktis untuk mengintegrasikan alat ini ke dalam proses quality assurance. Mulai dari preparasi permukaan yang tepat, pemilihan test load yang sesuai, hingga verifikasi silang dengan metode Vickers standar ASTM E384, setiap langkah berkontribusi pada validitas data yang menjadi fondasi keputusan kualitas.

Komitmen terhadap pencegahan kegagalan fatik pada knuckle arm dimulai dari deteksi dini anomali profil kekerasan. NOVOTEST TU2 adalah instrumen yang menjembatani kebutuhan akan portabilitas, akurasi, dan non‑destruktifitas dalam satu platform. Untuk mengeksplorasi lebih detail spesifikasi dan mendiskusikan kebutuhan spesifik Anda, CV. Java Multi Mandiri sebagai distributor alat ukur dan pengujian siap memberikan konsultasi dan dukungan teknis, memastikan Anda mendapatkan solusi yang tepat guna menjaga integritas setiap komponen yang diproduksi.

FAQ

Apakah metode UCI bisa mengukur kekerasan inti dan permukaan secara langsung tanpa merusak komponen?

Metode UCI pada NOVOTEST TU2 dapat mengukur kekerasan permukaan secara langsung dan non‑destruktif dengan jejak indentasi yang sangat kecil. Namun, untuk mengukur kekerasan inti, Anda memerlukan akses ke material di bawah lapisan hardened. Hal ini membutuhkan preparasi kecil seperti membuat groove dengan gerinda untuk mengekspos area inti. Pengukuran pada inti yang telah diekspos tetap bersifat non‑destruktif terhadap integritas keseluruhan komponen, karena lekukan yang dihasilkan sangat dangkal dan area preparasi bersifat lokal.

Bagaimana cara memverifikasi hasil NOVOTEST TU2 agar sesuai dengan standar Vickers?

Verifikasi dilakukan melalui korelasi langsung dengan metode Vickers bench tester. Siapkan sampel representatif dari batch material dan proses yang sama. Ukur sampel tersebut menggunakan NOVOTEST TU2 pada beberapa titik, kemudian potong sampel dan lakukan pengukuran profil kekerasan mikro Vickers (ASTM E384) pada penampang melintang di titik yang sama. Bandingkan hasilnya untuk mendapatkan faktor koreksi atau mengonfirmasi kalibrasi probe. Proses ini sebaiknya dilakukan secara berkala sebagai bagian dari program kalibrasi dan validasi alat.

Berapa kedalaman minimum case hardening yang dapat diukur dengan alat ini?

NOVOTEST TU2 mampu mengukur kekerasan lapisan pengerasan permukaan dengan case depth sangat tipis, bahkan kurang dari 0,3 mm. Hal ini dimungkinkan karena kedalaman indentasi metode UCI berada pada orde mikron, sehingga tidak menembus lapisan keras dan data yang terbaca murni merepresentasikan kekerasan lapisan permukaan. Pemilihan test load 1 kgf biasanya optimal untuk aplikasi ini.

Apakah alat ini cocok untuk material selain baja, seperti besi cor nodular?

Ya, NOVOTEST TU2 dapat digunakan untuk berbagai material logam. Probe UCI standar telah dikalibrasi untuk baja, namun alat ini menyediakan opsi untuk membuat skala kustom tambahan melalui kalibrasi pada blok standar material spesifik. Untuk besi cor nodular, Anda perlu melakukan kalibrasi terpisah menggunakan blok referensi besi cor nodular untuk mendapatkan akurasi optimal, mengingat perbedaan modulus elastisitas dan struktur mikro dengan baja.

Rekomendasi Hardness Tester

References

1. ASTM A1038-19, Standard Test Method for Portable Hardness Testing by the Ultrasonic Contact Impedance Method, ASTM International, West Conshohocken, PA, 2019.
2. ASTM E140-12b(2019)e1, Standard Hardness Conversion Tables for Metals Relationship Among Brinell Hardness, Vickers Hardness, Rockwell Hardness, Superficial Hardness, Knoop Hardness, Scleroscope Hardness, and Leeb Hardness, ASTM International, West Conshohocken, PA, 2019.
3. ASTM E384-17, Standard Test Method for Microindentation Hardness of Materials, ASTM International, West Conshohocken, PA, 2017.
4. T. W. Kwon and H. Y. Jeong, “Case Depth Evaluation by Ultrasonic Contact Impedance Method,” Journal of Mechanical Science and Technology, vol. 32, no. 8, pp. 3783-3790, 2018.
5. G. M. Pharr and W. C. Oliver, “Measurement of Thin Film Mechanical Properties Using Nanoindentation,” MRS Bulletin, vol. 17, no. 7, pp. 28-33, 1992.
