Bayangkan skenario ini: sebuah wing panel komposit untuk pesawat terbang komersial telah melewati proses curing yang panjang dan presisi. Tim Anda menginvestasikan ratusan jam kerja dan material mahal untuk komponen ini. Namun, saat inspeksi akhir, ditemukan porositas mikro yang tidak terlihat oleh mata telanjang. Standar aerospace yang ketat tidak memberi toleransi. Panel itu langsung masuk ke area scrap. Kerugian finansial mencapai puluhan ribu dolar, belum lagi kemunduran jadwal produksi yang menciptakan efek domino stres di seluruh pabrik. Inilah realitas pahit yang dihadapi para quality engineer dan manajer produksi komponen komposit. Menemukan cacat tersembunyi sejak dini bukan lagi sekadar prosedur; ini adalah kebutuhan kritis untuk menjaga profitabilitas dan reputasi. Kini, teknologi inspeksi non-destruktif hadir dengan pendekatan yang lebih responsif. Salah satunya adalah Alat Ukur Porositas NOVOTEST ED-3D, sebuah solusi yang memangkas waktu inspeksi sekaligus mengidentifikasi titik pori sebelum terlambat.

1. Tantangan Utama di Industri Aerospace pada Wing Panel Komposit
2. Kebutuhan Pengujian yang Harus Dipenuhi
3. Solusi dengan Alat Ukur Porositas NOVOTEST ED-3D
4. Cara Kerja dan Aplikasi di Lapangan
   1. Persiapan Permukaan dan Pengaturan Sensitivitas
   2. Pemindaian Sistematis Area Kritis
   3. Interpretasi Sinyal
   4. Dokumentasi Lokasi Cacat
5. Studi Implementasi Singkat
6. Keunggulan Dibanding Metode Konvensional
7. Tips Memilih Produk yang Tepat untuk Deteksi Porositas
8. Kesimpulan
9. FAQ
   1. Apakah NOVOTEST ED-3D bisa digunakan untuk material selain komposit?
   2. Berapa harga alat ukur porositas NOVOTEST ED-3D?
   3. Apakah perlu pelatihan khusus untuk mengoperasikannya?
   4. Bagaimana cara merawat NOVOTEST ED-3D agar tetap akurat?
10. References

Tantangan Utama di Industri Aerospace pada Wing Panel Komposit

Material komposit, khususnya laminasi serat karbon, menjadi tulang punggung desain sayap pesawat modern karena rasio kekuatan-terhadap-beratnya yang superior. Namun, proses manufakturnya sangat rentan terhadap pembentukan porositas—rongga-rongga kecil yang terbentuk dari udara atau gas volatil yang terperangkap selama proses curing. Tantangannya, porositas merupakan cacat tersembunyi yang sering kali tidak tampak pada pemeriksaan visual permukaan.

Pengaruh porositas terhadap integritas struktural tidak boleh dianggap remeh. Studi pada material komposit menunjukkan bahwa kandungan pori di atas 2% volume dapat menurunkan kekuatan interlaminar shear strength (ILSS) secara signifikan, terkadang mencapai 10% untuk setiap peningkatan 1% porositas. Sifat mekanik seperti kekuatan tekan dan ketahanan lelah (fatigue) material ikut terdegradasi, menciptakan titik inisiasi retak yang berpotensi gagal di bawah beban siklik selama operasi penerbangan. Untuk wing panel yang mengalami tekanan aerodinamis kompleks, risiko ini menjadi bencana.

Kritikalitas inspeksi pada wing panel meningkat karena konsekuensi total scrap jika porositas terdeteksi pada area struktural utama. Berbeda dengan cacat kosmetik yang mungkin dapat direparasi, cacat internal pada zona transisi sayap atau area attachment point sering kali memaksa pembuangan total panel. Standar ketat seperti ASTM D2563 (Class A atau B untuk aerospace) dan AS9100 mewajibkan bukti konkret tingkat porositas, mendorong pabrikan mencari metode inspeksi yang tidak hanya akurat namun juga efisien secara waktu.

Kebutuhan Pengujian yang Harus Dipenuhi

Sebelum menentukan metode inspeksi, pabrikan komponen aerospace menetapkan daftar kriteria mutlak yang wajib dipenuhi. Pertama, metode harus sepenuhnya non-destruktif. Wing panel tidak boleh mengalami goresan, penyerapan cairan kimia, atau perubahan properti material akibat proses inspeksi. Setiap kontaminasi, bahkan residu couplant dari metode ultrasonik konvensional, dapat mengganggu proses bonding atau finishing selanjutnya.

Kecepatan inspeksi menjadi faktor non-negotiable kedua. Dalam lingkungan produksi dengan target output yang ketat, sebuah wing panel berukuran besar perlu diselesaikan inspeksinya dalam hitungan menit, bukan jam. Metode yang memerlukan persiapan panjang, waktu drying, atau post-cleaning berpotensi menimbulkan bottleneck pada lini produksi. Akurasi tinggi juga menjadi syarat mutlak—kemampuan mendeteksi pori mikro berdiameter di bawah 0,5 mm yang sulit dijangkau oleh inspeksi visual canggih sekalipun.

Kriteria selanjutnya menyangkut aspek praktis: alat harus mudah dioperasikan oleh operator NDT Level I, memiliki portabilitas untuk pemeriksaan di berbagai stasiun kerja, dan menawarkan dokumentasi digital untuk sistem traceability yang wajib dalam industri ini. Kemampuan menghasilkan laporan yang terekam secara otomatis langsung memperkuat compliance terhadap audit mutu berkala. Semua kebutuhan ini membentuk fondasi spesifikasi teknis yang harus dijawab oleh solusi inspeksi modern.

Solusi dengan Alat Ukur Porositas NOVOTEST ED-3D

Menjawab seluruh tantangan di atas, Alat Ukur Porositas NOVOTEST ED-3D hadir sebagai instrumen yang dirancang spesifik untuk pengujian kontinuitas lapisan secara cepat dan non-destruktif. Instrumen ini membidik porositas pada lapisan dielektrik hingga ketebalan 500 mikrometer, menjadikannya sangat relevan untuk mendeteksi cacat pada lapisan barrier coat atau primer di atas wing panel komposit.

Prinsip kerja NOVOTEST ED-3D berbasis pelepasan muatan pulsa tegangan tinggi pada tegangan rendah yang disalurkan melalui elektroda spons. Ketika spons yang telah menyerap cairan elektrolit dengan sifat penetrasi tinggi dilewatkan di atas permukaan yang mengandung pori atau retak mikro, percikan listrik akan segera terjadi. Indikasi ini langsung direspons oleh alat melalui alarm visual dan audio yang terintegrasi, sehingga operator tidak perlu menginterpretasikan sinyal kompleks seperti pada oscilloscope ultrasonik.

Keunggulan signifikan dari Alat Ukur Porositas NOVOTEST ED-3D adalah portabilitasnya yang ekstrem. Dengan berat hanya 200 gram dan dimensi yang ringkas, alat ini menjadi companion ideal bagi teknisi yang harus memeriksa panel di berbagai stasiun tanpa repot membawa perangkat besar. Fitur baterai yang tahan lebih dari 10 jam menjamin operasi sepanjang shift penuh tanpa gangguan penggantian daya. Instrumen ini juga memenuhi standar ASTM G62-A untuk pengujian porositas lapisan, memperkuat validitas data yang dihasilkan dalam konteks standar aerospace.

Cara Kerja dan Aplikasi di Lapangan

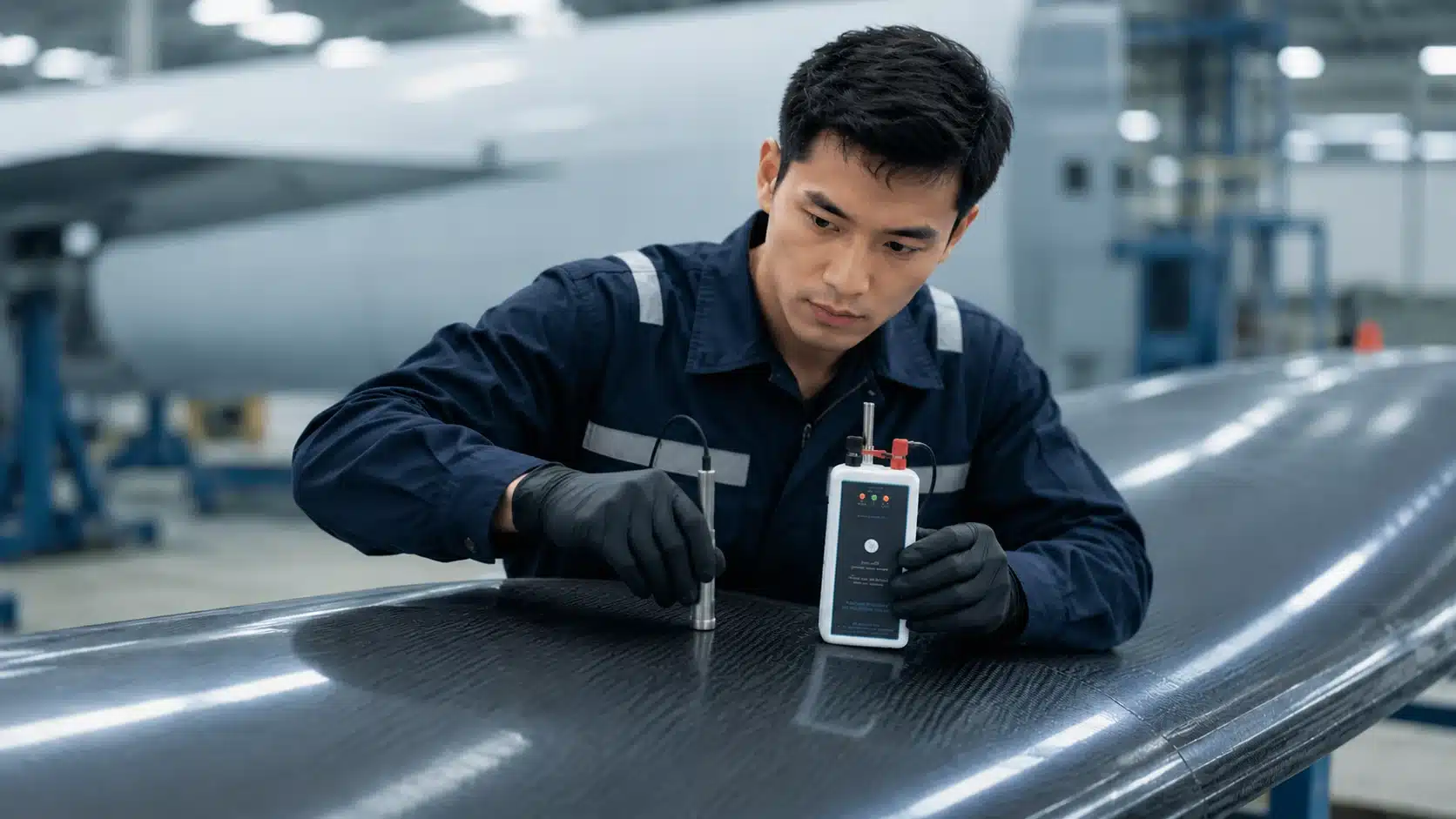

Penggunaan Alat Ukur Porositas NOVOTEST ED-3D pada wing panel komposit mengikuti prosedur yang sederhana namun sistematis. Berikut langkah-langkah praktis yang dapat Anda terapkan di lapangan:

Persiapan Permukaan dan Pengaturan Sensitivitas

Pastikan permukaan wing panel bersih dari debu atau serpihan yang dapat menghalangi kontak elektroda. Pilih tegangan kontrol yang sesuai dengan ketebalan lapisan dielektrik panel Anda. Jika lapisan pelindung atau primer berketebalan di bawah 200 mikron, gunakan pengaturan 9V. Untuk lapisan yang lebih tebal hingga 500 mikron, tingkatkan ke 67,5V atau 90V agar sinyal penetrasi cukup mendeteksi pori di dasar lapisan.

Pemindaian Sistematis Area Kritis

Wing panel memiliki zona-zona yang lebih rentan terhadap pembentukan porositas. Fokuskan pemindaian pada sambungan laminasi (ply drops), tepi panel yang sering memiliki akumulasi resin berlebih, serta area dengan radius geometri kompleks. Tahan elektroda spons yang telah dibasahi cairan elektrolit pada sudut tegak lurus dan gerakkan secara perlahan dengan kecepatan konstan—sekitar 5 cm per detik—untuk memaksimalkan cakupan deteksi.

Interpretasi Sinyal

Saat elektroda melewati area dengan porositas, sirkuit listrik akan terhubung melalui jalur pori, dan Anda akan mendengar bunyi alarm serta melihat indikator visual menyala. Percikan kecil pada spons merupakan sinyal konfirmasi tambahan. Tandai area tersebut dengan spidol non-kontaminatif untuk inspeksi lebih lanjut atau keputusan reparasi. Probe fleksibel dan konektor yang mudah dilepas-pasang sangat membantu saat mengakses geometri sayap yang tidak rata.

Dokumentasi Lokasi Cacat

Manfaatkan alarm yang konsisten sebagai pemicu untuk mencatat koordinat cacat pada diagram panel. Dengan begitu, tim QA memiliki peta porositas yang jelas, mempercepat rapat keputusan apakah panel perlu perbaikan setempat atau justru dapat dilanjutkan ke proses berikutnya.

Studi Implementasi Singkat

Sebuah pabrikan komponen aerospace di kawasan Asia-Pasifik sebelumnya mengandalkan kombinasi inspeksi visual dengan pencahayaan sudut rendah dan sampling ultrasonik spot-check untuk mengevaluasi porositas. Proses ini memakan waktu 45 menit per panel dan masih melewatkan 5% panel yang akhirnya di-scrap saat uji struktural.

Setelah mengadopsi Alat Ukur Porositas NOVOTEST ED-3D, mereka mengintegrasikan alat ini dalam alur pemeriksaan awal setelah proses demolding. Inspeksi penuh per panel turun menjadi hanya 18 menit karena operator dapat langsung mengidentifikasi titik boros tanpa analisis sinyal yang memakan waktu. Hasilnya, scrap panel akibat porositas yang tidak terdeteksi turun drastis menjadi di bawah 1% dalam kurun waktu enam bulan pertama.

Seorang quality engineer senior di fasilitas tersebut mengungkapkan bahwa kemudahan penggunaan NOVOTEST ED-3D menghilangkan keraguan operator dalam menilai cacat. “Alarm audio yang tegas menghilangkan subjektivitas. Operator kami tidak perlu lagi menebak-nebak apakah bintik kecil pada ultrasonik itu noise atau porositas nyata,” ungkapnya. Total penghematan dari reduksi scrap dan percepatan siklus inspeksi mengembalikan investasi alat dalam waktu kurang dari tiga bulan.

Keunggulan Dibanding Metode Konvensional

Bagaimana Alat Ukur Porositas NOVOTEST ED-3D berdiri terhadap metode pengujian yang sudah lebih dulu umum digunakan? Perbandingan ini membantu Anda memahami posisinya di toolbox inspeksi.

ED-3D vs Ultrasonik (UT) Konvensional
Pengujian ultrasonik untuk porositas pada komposit memerlukan couplant gel atau air, yang meninggalkan residu dan berpotensi menghambat adhesi lapisan berikutnya. ED-3D bekerja pada permukaan kering (hanya dengan spons lembap elektrolit), tanpa risiko kontaminasi lebih lanjut. Prosedur UT juga memerlukan operator tersertifikasi khusus untuk menginterpretasikan A-scan, sementara ED-3D memberikan hasil langsung alarm tanpa interpretasi kompleks.

ED-3D vs Dye Penetrant
Metode penetran kimiawi melibatkan aplikasi penetrant, dwell time, developer, dan pembersihan. Siklus ini bisa memakan waktu 30 menit atau lebih, dan bahan kimia yang digunakan menimbulkan masalah pembuangan serta risiko terlewatnya pori sangat kecil (tight porosity) yang tidak bisa ditembus penetrant. NOVOTEST ED-3D tidak memerlukan bahan habis pakai kimia, langsung mendeteksi pori tertutup yang sekalipun tidak tembus permukaan, dan selesai dalam hitungan detik.

ED-3D vs Inspeksi Visual
Bahkan dengan bantuan borescope atau pencahayaan khusus, mata manusia tidak dapat mendeteksi porositas di bawah permukaan yang masih intact pada lapisan atas. ED-3D dengan pulsa tegangan listriknya mengungkap pori bawah permukaan yang akan menjadi masalah struktural di kemudian hari.

Keunggulan overall terletak pada portabilitas, training minimal, dan kesesuaiannya untuk pemindaian area luas dengan cepat—karakteristik yang sangat dihargai dalam lingkungan produksi yang dinamis.

Tips Memilih Produk yang Tepat untuk Deteksi Porositas

Ketika Anda mengevaluasi alat deteksi porositas untuk lini produksi panel komposit, gunakan checklist berikut sebagai panduan untuk memastikan investasi tepat guna:

Pastikan Metode Non-Destruktif dan Aman untuk Komposit
Komposit sangat sensitif terhadap perlakuan mekanis dan kimia. Pastikan alat yang Anda pilih tidak meninggalkan bekas pada permukaan atau memicu delaminasi mikro selama proses inspeksi. NOVOTEST ED-3D menggunakan kontak spons lembut yang tidak menggores.

Pilih Portabilitas dan Kemudahan Integrasi
Alat yang ringkas dan mudah dipindahkan memungkinkan Anda menjadwalkan inspeksi di titik mana pun dalam alur kerja, bukan terpaku pada satu stasiun inspeksi tetap. Model dengan tiga tegangan kontrol (9V hingga 90V) seperti ED-3D memberikan fleksibilitas aplikasi pada berbagai ketebalan lapisan.

Evaluasi Sensitivitas dan Kecepatan Deteksi
Alat harus mampu mendeteksi pori mikro pada ketebalan lapisan operasional Anda. Kecepatan scanning juga penting; desain elektroda spons lebar (30 x 80 mm) pada ED-3D menawarkan coverage area yang lebih besar per lintasan.

Pertimbangkan Dukungan Teknis dan Suku Cadang
Keberlanjutan alat di lapangan sangat bergantung pada ketersediaan dukungan teknis dari distributor resmi. Memilih mitra pengadaan yang menyediakan garansi, kalibrasi, dan suku cadang seperti spons elektroda pengganti adalah investasi jangka panjang. Alat Ukur Porositas NOVOTEST ED-3D memenuhi seluruh kriteria ini dengan reputasi yang sudah teruji.

Kesimpulan

Porositas pada wing panel komposit bukan sekadar masalah kualitas; ini adalah ancaman terhadap integritas produk dan kelangsungan bisnis Anda. Mendeteksi cacat ini sejak dini, secara non-destruktif, dan tanpa menghambat ritme produksi adalah kunci untuk mempertahankan margin dan reputasi di industri aerospace. Alat Ukur Porositas NOVOTEST ED-3D menawarkan solusi yang akurat, cepat, dan portabel dengan prinsip kerja sederhana namun efektif—pulsa tegangan listrik yang langsung diterjemahkan menjadi alarm audio-visual. Implementasi teknologi ini mampu mencegah scrap mahal, meningkatkan kualitas panel, dan mempercepat jadwal produksi secara signifikan. Dengan dukungan fitur otomatis dan kemudahan operasional, alat ini memperkuat jaminan kualitas Anda tanpa kerumitan yang tidak perlu.

Dalam lanskap industri yang terus mencari efisiensi dan akurasi, memiliki mitra terpercaya dalam pengadaan alat ukur menjadi faktor pembeda. CV. Java Multi Mandiri hadir sebagai supplier dan distributor resmi alat ukur dan alat uji di Indonesia, termasuk menyediakan Alat Ukur Porositas NOVOTEST ED-3D untuk mendukung kebutuhan pengujian kualitas dan integritas produk Anda. Pelajari lebih lanjut tentang komitmen kami dalam menyediakan solusi pengukuran industri yang terpercaya di halaman CV. Java Multi Mandiri. Untuk membahas bagaimana alat ini dapat diintegrasikan dalam sistem inspeksi spesifik perusahaan Anda, jangan ragu untuk konsultasi kebutuhan perusahaan Anda dengan tim ahli kami hari ini.

FAQ

Apakah NOVOTEST ED-3D bisa digunakan untuk material selain komposit?

Ya, Alat Ukur Porositas NOVOTEST ED-3D dirancang untuk menguji kontinuitas lapisan dielektrik pada berbagai substrat. Selain material komposit, alat ini efektif digunakan pada produk logam yang dilapisi pelindung seperti epoxy, polyurethane, atau karet. Aplikasi umum termasuk inspeksi porositas pada coating pipa, tangki penyimpanan, atau bahkan komponen otomotif. Prinsip kerjanya yang mengandalkan perbedaan konduktivitas antara substrat dan lapisan membuatnya universal, selama lapisan yang diuji bersifat dielektrik dan substratnya konduktif. Anda dapat menyesuaikan tegangan kontrol untuk mencocokkan dengan ketebalan lapisan spesifik pada material non-komposit.

Berapa harga alat ukur porositas NOVOTEST ED-3D?

Harga Alat Ukur Porositas NOVOTEST ED-3D bervariasi tergantung konfigurasi probe, aksesori tambahan, dan kebijakan distributor resmi di wilayah Anda. Karena alat ini adalah instrumen presisi yang diproduksi dengan standar pengujian industri tinggi, investasinya mencerminkan nilai akurasi dan ketahanan jangka panjang. Untuk informasi harga terkini dan penawaran yang sesuai dengan kebutuhan spesifik lini produksi Anda, langkah terbaik adalah menghubungi langsung supplier resmi seperti CV. Java Multi Mandiri. Dengan berkomunikasi langsung, Anda juga dapat mendiskusikan kebutuhan suku cadang, pelatihan, dan dukungan purna jual untuk memaksimalkan nilai investasi alat ini.

Apakah perlu pelatihan khusus untuk mengoperasikannya?

Salah satu keunggulan NOVOTEST ED-3D adalah kemudahan pengoperasiannya. Desainnya yang intuitif dengan sistem kalibrasi otomatis dan indikasi alarm visual/audio langsung memungkinkan operator baru terampil dalam waktu singkat. Pelatihan khusus tidak memerlukan sertifikasi NDT tingkat tinggi seperti yang dibutuhkan untuk pengujian ultrasonik. Namun, pelatihan dasar tetap direkomendasikan untuk memastikan operator memahami pemilihan tegangan yang tepat sesuai ketebalan lapisan, teknik pemindaian sistematis, dan interpretasi sinyal yang benar. Distributor resmi biasanya menyediakan panduan operasional lengkap dan sesi familiarisasi untuk tim Anda.

Bagaimana cara merawat NOVOTEST ED-3D agar tetap akurat?

Perawatan NOVOTEST ED-3D relatif sederhana. Setelah digunakan, bersihkan elektroda spons dari sisa elektrolit dan keringkan. Ganti spons secara berkala sesuai frekuensi pemakaian untuk mempertahankan kontak permukaan optimal. Periksa konektor dan kabel pelindung lipat dari kerusakan fisik. Simpan alat di tempat kering dan dalam suhu yang sesuai dengan rentang operasionalnya (-5°C hingga +40°C). Lepas baterai jika alat tidak digunakan dalam jangka lama untuk mencegah kebocoran. Sistem kalibrasi otomatis alat ini memeriksa tegangan setiap kali start-up, tetapi kalibrasi tahunan oleh penyedia layanan resmi tetap disarankan untuk memvalidasi akurasi pulsa dan respons alarm sebagai bagian dari program jaminan kualitas Anda.

Rekomendasi Coating Thickness Meter

References

1. ASTM International. (2020). ASTM G62-14: Standard Test Methods for Holiday Detection in Pipeline Coatings. West Conshohocken, PA: ASTM.
2. Jolly, M. R., & Prabhakar, P. (2017). Effect of Porosity on the Mechanical Properties of Carbon Fiber Reinforced Composites: A Review. Journal of Composite Materials, 51(29), 4099-4116.
3. SAE International. (2019). AS9100D: Quality Management Systems – Requirements for Aviation, Space, and Defense Organizations.
4. Adams, R. D., & Cawley, P. (1988). A Review of Defect Types and Non-Destructive Testing Techniques for Composites and Bonded Joints. NDT International, 21(4), 208-222.
5. NOVOTEST. (2023). ED-3D Porosity Detector Technical Datasheet. Dnipro, Ukraine: NOVOTEST LLC.
