Kualitas permukaan akhir sebuah produk seringkali menjadi tolok ukur pertama konsumen dalam menilai keseluruhan integritas produk. Namun, yang sering luput adalah bahwa estetika dan kehalusan permukaan hanyalah lapisan luar. Di bawahnya, terdapat properti fundamental yang menentukan apakah produk tersebut akan gagal atau bertahan dalam kondisi operasional ekstrem, yaitu kekerasan material. Mengabaikan parameter ini dapat menyebabkan kegagalan prematur, mulai dari baret pada bodi kendaraan hingga retakan mikro pada komponen mesin pesawat. Di sinilah urgensi sebuah alat uji kekerasan yang presisi, seperti NOVOTEST TUD3 hardness tester, berperan sebagai jembatan antara inspeksi kualitas permukaan akhir dengan jaminan integritas struktural material.
Konsep pengujian kekerasan bukan lagi sekadar kebutuhan laboratorium metalurgi, melainkan sebuah langkah kritis dalam rantai kendali mutu modern. NOVOTEST TUD3 hadir tidak hanya sebagai instrumen pengukur, tetapi juga sebagai sistem dokumentasi yang mengintegrasikan data pengujian langsung ke dalam alur kerja produksi. Dengan kemampuannya mengukur material setipis 1 mm dan mendokumentasikan titik uji secara visual, alat ini memungkinkan para insinyur kualitas untuk mengorelasikan cacat permukaan dengan anomali kekerasan material secara cepat dan akurat. Artikel ini akan memandu Anda secara teknis dan aplikatif tahap demi tahap dalam mengoptimalkan kualitas produk menggunakan NOVOTEST TUD3.
- Mengapa Kekerasan Material Adalah Indikator Utama Kualitas Permukaan
- Mengenal Teknologi Dual-Mode NOVOTEST TUD3 untuk Akurasi Maksimal
- Langkah-Langkah Praktis Mengoperasikan NOVOTEST TUD3 untuk Optimasi Proses
- Memilih Setting Kekerasan yang Tepat: Analisis Perbandingan Metode UCI vs. Leeb
- Menginterpretasi Data dan Histogram untuk Optimasi Proses Produksi
- Mengintegrasikan Hasil Uji NOVOTEST TUD3 ke Dalam Sistem Manajemen Kualitas
- Kesimpulan
- FAQ
- References
Mengapa Kekerasan Material Adalah Indikator Utama Kualitas Permukaan
Dalam disiplin ilmu material, kekerasan bukan hanya sekadar angka; ia adalah representasi dari ketahanan material terhadap deformasi plastis lokal. Ketika kita berbicara tentang kualitas permukaan, kita sebenarnya membahas kemampuan permukaan tersebut untuk menahan penetrasi, goresan, atau abrasi. Sebuah produk dengan finishing sempurna namun memiliki kekerasan di bawah spesifikasi akan dengan mudah mengalami keausan dini. Selain itu, distribusi kekerasan yang tidak merata seringkali mengindikasikan adanya segregasi fasa, tegangan sisa, atau kesalahan perlakuan panas yang justru berpotensi menimbulkan retakan mikro.
Oleh karena itu, data kekerasan berfungsi sebagai “jembatan mekanis” yang menghubungkan proses manufaktur dengan performa permukaan akhir. Misalnya, dalam industri otomotif, kekerasan baja pada panel bodi harus dikontrol dengan sangat hati-hati. Jika terlalu lunak, panel mudah penyok; jika terlalu keras, panel menjadi getas dan retak saat proses stamping. Dengan menggunakan NOVOTEST TUD3 hardness tester, pabrikan dapat memvalidasi apakah proses heat treatment atau case hardening telah mencapai kedalaman dan nilai kekerasan yang diinginkan tanpa merusak estetika permukaan komponen. Dengan demikian, produk akhir tidak hanya terlihat berkualitas tinggi, tetapi juga teruji secara fungsional.
Lebih jauh lagi, dalam konteks pelapisan (coating), pengukuran kekerasan menjadi krusial untuk memastikan adhesi dan daya tahan lapisan. Metode pengujian konvensional seringkali sulit membedakan kekerasan lapisan tipis dari substratnya. Namun, berkat teknologi yang dimiliki NOVOTEST TUD3, operator dapat mengaplikasikan probe yang sesuai untuk mengisolasi respons kekerasan dari permukaan yang telah dilapisi. Hal ini memungkinkan identifikasi dini terhadap soft spots atau area di mana pelapisan tidak menghasilkan pengerasan yang optimal, sehingga mencegah pengelupasan atau oksidasi di masa depan.
Mengenal Teknologi Dual-Mode NOVOTEST TUD3 untuk Akurasi Maksimal

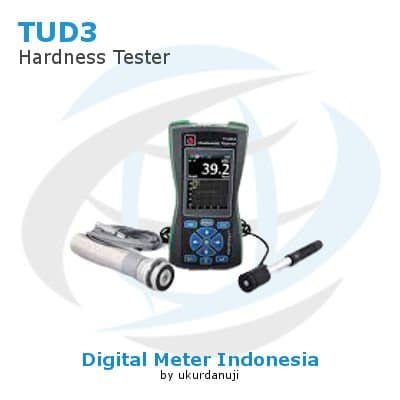

Salah satu keunggulan kompetitif terbesar dari NOVOTEST TUD3 adalah fleksibilitasnya yang diakomodasi oleh sistem dual-mode probe. Berbeda dengan hardness tester portabel konvensional yang hanya mengandalkan satu metode, perangkat ini mengintegrasikan dua teknologi pengukuran canggih: Ultrasonic Contact Impedance (UCI) dan Leeb rebound. Integrasi ini memberikan spektrum pengukuran yang sangat luas, memungkinkan alat ini beradaptasi dengan berbagai geometri komponen dan jenis material tanpa mengorbankan akurasi.
Metode UCI pada NOVOTEST TUD3 menggunakan indentor berlian yang beresonansi pada frekuensi ultrasonik. Perubahan frekuensi ini, yang terjadi saat indentor menembus material, dikonversi menjadi nilai kekerasan. Keunggulan utama metode ini adalah sensitivitasnya yang tinggi terhadap perubahan elastisitas material, sehingga sangat ideal untuk mengukur komponen berdinding tipis, lapisan permukaan, atau area yang terpengaruh panas (Heat Affected Zone) pada pengelasan. Dengan pilihan load probe UCI 1 kgf hingga 10 kgf, perangkat ini mampu menangani pengukuran presisi tanpa risiko deformasi berlebih pada spesimen yang rapuh atau tipis.
Di sisi lain, metode Leeb rebound mengukur kecepatan pantulan sebuah bola karbida yang ditembakkan ke permukaan material. Semakin keras material, semakin tinggi kecepatan pantulannya. Metode ini sangat tangguh untuk mengukur komponen masif, benda cor kasar, atau material dengan butiran besar di mana metode statis tradisional seringkali menunjukkan variasi data yang tinggi. NOVOTEST TUD3 mendukung berbagai tipe probe Leeb, termasuk D, DC, DL, C, D+15, E, dan G, yang masing-masing didesain untuk mengakomodasi orientasi pengukuran 360° dan keterbatasan akses geometri. Sementara itu, kemampuan perangkat untuk menyimpan gambar sampel dan mencetak titik uji langsung pada foto menjadi fitur dokumentasi yang sangat vital untuk traceability standar seperti ASTM A956 dan ASTM A1038.
Langkah-Langkah Praktis Mengoperasikan NOVOTEST TUD3 untuk Optimasi Proses
Pengoperasian NOVOTEST TUD3 hardness tester dirancang untuk memadukan kemudahan penggunaan dengan kecanggihan analitis. Untuk mendapatkan data yang valid dan repeatable, operator harus mengikuti alur kerja sistematis yang dimulai dari kalibrasi hingga interpretasi statistik. Berikut adalah panduan langkah demi langkah yang dapat diintegrasikan ke dalam standar operasional prosedur (SOP) kendali mutu Anda.
Persiapan Permukaan dan Kalibrasi Alat
Meskipun metode Leeb relatif toleran terhadap kekasaran permukaan, presisi tetaplah kunci. Bersihkan area pengukuran dari debu, minyak, atau kerak oksida yang dapat meredam sinyal atau mengubah pantulan bola indentor. Untuk pengukuran UCI, permukaan harus dipersiapkan dengan tingkat kehalusan yang lebih tinggi (mirip persiapan metalografi ringan) untuk memastikan kontak sempurna antara indentor berlian dan material. Setelah itu, lakukan proses kalibrasi multi-skala. NOVOTEST TUD3 memungkinkan kalibrasi pada skala HV, HRC, HB, HRB, hingga MPa, bahkan pada rentang spesifik sesuai kebutuhan material non-standar Anda. Fitur kalibrasi material tambahan memungkinkan Anda menyimpan kurva konversi khusus untuk paduan unik, memastikan bahwa alat ini tidak hanya akurat di baja standar, tetapi juga pada material eksotis seperti paduan titanium dan nikel.
Eksekusi Pengukuran dan Mode Cerdas (Smart Mode)
Setelah alat dikalibrasi, lakukan serangkaian pengukuran. Smart Mode pada NOVOTEST TUD3 merupakan fitur penyaringan yang sangat berharga. Fitur ini secara otomatis mendeteksi dan membuang pengukuran yang salah (anomali) yang disebabkan oleh kopling yang buruk atau ketidakhomogenan material lokal. Ini berbeda dengan perangkat konvensional di mana operator harus menebak dan membuang data outlier secara manual, yang sarat dengan bias subjektivitas. Selama proses ini, manfaatkan indikasi beban/kontak untuk probe UCI dan indikasi sudut untuk probe Leeb pada layar LCD berwarna. Keduanya memberikan konfirmasi visual real-time bahwa posisi probe sudah benar, mengeliminasi potensi human error.
Dokumentasi Visual dan Pembuatan Laporan
Keunikan utama NOVOTEST TUD3 terletak pada kamera terintegrasinya. Setelah menemukan anomali kekerasan, ambil gambar sampel melalui perangkat. Cetak hasil pengukuran kekerasan langsung pada beberapa titik di foto tersebut. Dokumentasi ini menghilangkan ambiguitas saat menganalisis distribusi kekerasan pada komponen dengan geometri kompleks. Data yang tersimpan di kartu memori hingga 32GB kemudian dapat diunggah ke PC. Program khusus “ARM” yang disertakan akan membantu Anda mengolah data mentah, mengekspornya menjadi spreadsheet, dan menghasilkan laporan pengujian profesional yang siap audit.
Memilih Setting Kekerasan yang Tepat: Analisis Perbandingan Metode UCI vs. Leeb
Memilih metode pengukuran yang salah adalah penyebab utama data yang tidak representatif. Tidak ada metode yang superior secara universal; pilihan terbaik bergantung pada karakteristik fisik sampel dan tujuan pengujian. Memahami perbedaan fundamental antara probe UCI dan Leeb pada NOVOTEST TUD3 akan membantu Anda memaksimalkan relevansi data yang diperoleh untuk meningkatkan kualitas permukaan.
| Parameter | Metode UCI | Metode Leeb |
|---|---|---|
| Prinsip Pengukuran | Perubahan frekuensi resonansi ultrasonik akibat indentasi berlian. | Kecepatan pantul (rebound velocity) bola karbida. |
| Ideal Untuk | Komponen tipis (>1 mm), pelapisan, zona las, dan pengukuran presisi pada area sempit. | Material masif, benda cor kasar, tempaan besar, dan material dengan butiran kasar. |
| Kedalaman Penetrasi | Dangkal, sangat sensitif terhadap properti permukaan/elastisitas. | Relatif lebih dalam, mewakili kekerasan bulk material. |
| Keterbatasan | Sensitif terhadap persiapan permukaan dan rigiditas fixturing. | Membutuhkan massa sampel yang cukup untuk mencegah deformasi atau getaran. |
Panduan Memilih Tipe Probe Berdasarkan Kasus
Untuk komponen seperti lembaran baja tipis, pipa dinding rendah, atau tangki bertekanan, probe UCI adalah pilihan yang tak tergantikan karena beban rendahnya tidak akan menyebabkan komponen melengkung, dan sensitivitasnya mampu membedakan kekerasan struktur mikro di permukaan. Sebaliknya, untuk produk seperti rangka konstruksi, poros berdiameter besar, atau cetakan besi cor, probe Leeb tipe D atau G akan memberikan hasil yang stabil tanpa harus memotong spesimen uji. Kemampuan NOVOTEST TUD3 untuk bertransisi secara mulus antara kedua metode ini dalam satu unit utama adalah solusi efisien yang memotong biaya pengadaan dua alat terpisah.
Menginterpretasi Data dan Histogram untuk Optimasi Proses Produksi
Data mentah dari display NOVOTEST TUD3 bukanlah akhir dari pengujian, melainkan awal dari optimasi. Layar perangkat ini menampilkan tidak hanya nilai pengujian tunggal, tetapi juga ringkasan statistik vital: nilai maksimal, minimal, rata-rata, jumlah pengujian, deviasi, dan koefisien variasi (Var. coeff). Parameter terakhir adalah indikator emas dari stabilitas proses produksi Anda. Koefisien variasi yang rendah menunjukkan bahwa perlakuan panas atau proses pendinginan Anda berjalan sangat seragam dan terkendali.
Dengan memahami histogram yang dihasilkan, Anda dapat mendiagnosis masalah proses heat treatment secara presisi. Misalnya, jika histogram menunjukkan distribusi bimodal, hal tersebut seringkali mengindikasikan bahwa batch produk Anda tidak memiliki siklus pendinginan yang seragam di seluruh permukaannya atau terdapat segregasi fasa. Dengan data ini, teknisi dapat langsung menyesuaikan parameter seperti kecepatan quenching, suhu tempering, atau komposisi pelapis. Dengan kata lain, NOVOTEST TUD3 tidak hanya memberi tahu Anda “bagian ini gagal”, tetapi juga menyediakan peta data untuk mencari tahu “mengapa bagian ini gagal”, memungkinkan pendekatan perbaikan berkelanjutan (kaizen) yang berbasis data saintifik.
Mengintegrasikan Hasil Uji NOVOTEST TUD3 ke Dalam Sistem Manajemen Kualitas
Dalam era industri 4.0, data yang terisolasi sama saja dengan data yang tidak bernilai. Oleh karena itu, konektivitas USB NOVOTEST TUD3 ke PC untuk mengekspor data sebagai spreadsheet menjadi krusial. Data ini dapat dengan mudah diintegrasikan ke dalam perangkat lunak Statistical Process Control (SPC) milik perusahaan. Dengan memplot nilai kekerasan (misalnya, dalam HRC atau HB) pada peta kendali (X-bar R chart), manajer kualitas dapat memonitor batas kendali atas dan bawah secara real-time.
Ketika tren data mulai bergeser mendekati batas spesifikasi, tim produksi dapat melakukan intervensi sebelum ada satu pun komponen yang cacat terlanjur diproduksi. Integrasi ini menciptakan closed-loop quality system, di mana data pengujian tidak hanya digunakan untuk menyortir produk baik dan buruk, tetapi untuk mengoreksi dan menyempurnakan proses di hulu. Inilah peran vital distributor seperti CV. Java Multi Mandiri, yang tidak hanya menyediakan unit NOVOTEST TUD3, tetapi juga memahami bagaimana mengintegrasikan teknologi ini ke dalam ekosistem manufaktur modern untuk mendukung konsistensi kualitas, bukan sekadar menyediakan alat.
Kesimpulan
Mencapai kualitas permukaan yang sempurna bukan hanya tentang presisi mesin CNC atau teknik finishing mutakhir. Sebaliknya, ia berakar pada integritas material yang diukur melalui kekerasan. NOVOTEST TUD3 hardness tester terbukti sebagai instrumen yang mampu menjembatani dua dunia ini: pengujian mekanis yang mendalam dan inspeksi permukaan yang kasat mata. Dengan teknologi dual-modernya, kemampuan dokumentasi visual, dan analisis statistik yang komprehensif, alat ini mentransformasi pengukuran kekerasan dari sekadar tugas rutin QC menjadi pusat investigasi forensik untuk optimasi proses.
Fleksibilitasnya dalam mengukur segala sesuatu mulai dari lapisan mikro hingga benda cor raksasa menjadikannya aset universal di lantai produksi. Untuk memastikan bahwa Anda mengadopsi alat ini dengan benar dan menerapkannya secara optimal dalam sistem kualitas Anda, konsultasi dengan pemasok yang berpengalaman sangatlah kritis. Kami merekomendasikan Anda untuk menghubungi CV. Java Multi Mandiri. Sebagai supplier dan distributor alat ukur dan pengujian yang telah diakui, mereka memiliki kapabilitas teknis untuk memandu Anda memilih konfigurasi probe yang sesuai dengan kebutuhan spesifik industri Anda. Dapatkan spesifikasi lengkapnya dan konsultasikan kebutuhan pengujian Anda langsung melalui tim CV. Java Multi Mandiri agar integrasi NOVOTEST TUD3 benar-benar memberikan lonjakan signifikan pada kualitas dan daya saing produk Anda.
FAQ
Apakah NOVOTEST TUD3 dapat mengukur kekerasan material non-logam?
Tidak. NOVOTEST TUD3 dirancang dan dikalibrasi khusus untuk material logam, termasuk baja, baja paduan, besi cor, stainless steel, aluminium, tembaga, kuningan, dan perunggu. Selain itu, alat ini juga mendukung kalibrasi kustom untuk material logam tambahan lainnya. Prinsip kerja dinamis Leeb dan UCI memerlukan sifat elastisitas dan plastisitas spesifik yang dimiliki oleh logam.
Seberapa penting peran Smart Mode dalam meningkatkan akurasi pengujian?
Smart Mode berperan sangat vital. Secara otomatis, fitur ini menyaring pengukuran yang tidak valid yang disebabkan oleh kesalahan kecil operator, seperti kopling probe yang tidak sempurna, getaran, atau ketidakrataan lokal pada permukaan material. Tanpa fitur ini, data outlier tersebut akan masuk ke dalam kalkulasi statistik dan menyebabkan penyimpangan nilai rata-rata serta deviasi, yang pada akhirnya dapat menghasilkan keputusan kualitas yang salah.
Berapa ketebalan minimum material yang bisa diukur menggunakan probe UCI pada NOVOTEST TUD3?
Sesuai spesifikasi, alat ini memungkinkan Anda untuk mengukur nilai kekerasan dari semua sampel yang memiliki ketebalan lebih dari 1 mm. Hal ini dimungkinkan oleh indentor berlian berukuran kecil dan kontrol beban yang presisi, menjadikannya ideal untuk pengujian bagian-bagian kecil, struktur berdinding tipis, pipa, tangki, lembaran baja, dan pengujian kekerasan pelapis logam.
Apakah hasil foto pengukuran dari kamera internal dapat langsung dipindahkan ke PC?
Ya, sepenuhnya. Hasil pengukuran dan gambar yang diambil oleh kamera terintegrasi pada NOVOTEST TUD3 disimpan pada memori internal yang dapat diperluas dengan kartu memori hingga 32GB. Semua data ini, termasuk foto dengan titik pengukuran yang tercetak, dapat disambungkan ke PC melalui kabel USB dan dikelola menggunakan program khusus “ARM” yang disediakan. Ini memungkinkan pembuatan laporan dan dokumentasi visual yang sangat terstruktur.
Rekomendasi Hardness Tester
References
- ASTM Internasional. (n.d.). ASTM A956 / A956M-22: Standard Test Method for Leeb Hardness Testing of Steel Products. West Conshohocken, PA: ASTM Internasional.
- ASTM Internasional. (n.d.). ASTM A1038-19: Standard Test Method for Portable Hardness Testing by the Ultrasonic Contact Impedance Method. West Conshohocken, PA: ASTM Internasional.
- Chandler, H. (1999). Hardness Testing. ASM Internasional.
- NOVOTEST. (n.d.). TUD3 Hardness Tester Operation Manual. Novotest.
- Wikipedia contributors. (n.d.). Bahan. Di Wikipedia, Ensiklopedia Bebas. Diambil dari https://id.wikipedia.org/wiki/Bahan.
