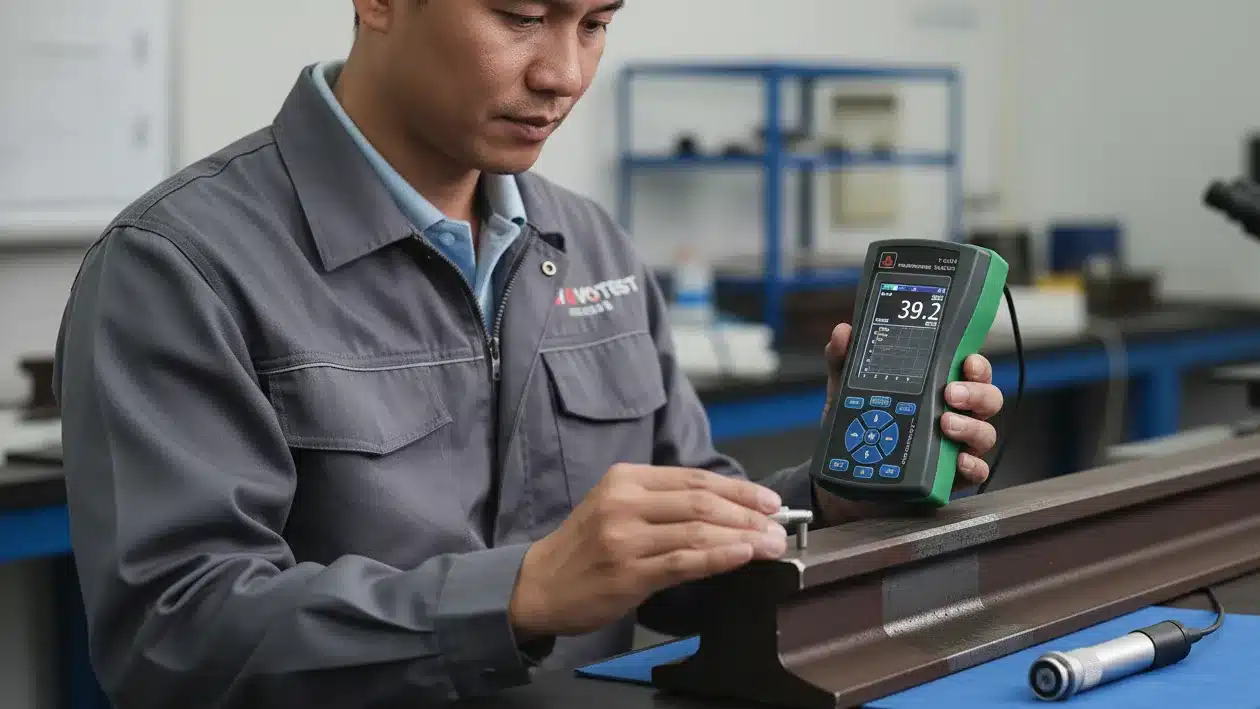

Mengenal Alat Uji Kekerasan Gabungan NOVOTEST T-UD3

NOVOTEST T-UD3 merepresentasikan lompatan signifikan dalam teknologi pengujian kekerasan portabel. Perangkat ini bukan sekadar hardness tester tunggal, melainkan sebuah platform pengukuran terintegrasi yang menggabungkan dua metode pengujian berbeda dalam satu unit kompak: UCI (Ultrasonic Contact Impedance) dan Leeb. Dualitas metode ini memberikan fleksibilitas luar biasa bagi insinyur material dan teknisi NDT yang menghadapi berbagai tantangan pengukuran di lapangan. Desain ergonomisnya mengemas layar LCD grafis penuh warna yang cerah, yang menyajikan data pengukuran, histogram, dan grafik sinyal secara real-time, memungkinkan interpretasi hasil seketika tanpa memerlukan perangkat tambahan.

Inti dari kemampuannya terletak pada pilihan probe yang dapat dipertukarkan. Untuk metode UCI, NOVOTEST T-UD3 mendukung probe dengan gaya uji 10N (1 kgf), 50N (5 kgf), dan 98N (10 kgf). Variasi beban ini penting karena secara langsung menentukan kedalaman penetrasi indentor intan Vickers ke dalam material. Probe 10N ideal untuk lapisan tipis atau komponen kecil, sementara probe 98N yang tangguh adalah kunci untuk menembus work hardened layer pada rail head dan mengukur profil kekerasan hingga ke material dasar di bawahnya. Di sisi lain, probe dinamis Leeb (tipe D, DC, C, G, dan lainnya) memperluas kapabilitas alat untuk mengukur komponen masif dan berat dengan persiapan permukaan minimal. Perangkat ini mampu mengevaluasi berbagai skala kekerasan, termasuk HV, HRC, HB, HRB, HS, dan HL, serta estimasi kekuatan tarik (MPa), menjadikannya laboratorium metalurgi portabel yang sesungguhnya.

Cara Kerja Teknologi UCI dan Leeb pada NOVOTEST T-UD3

Memahami prinsip kerja di balik kedua metode ini sangat penting untuk memilih teknik yang tepat dalam prosedur deteksi work hardened layer rail head. Masing-masing memiliki keunggulan fisik yang membuatnya lebih cocok untuk tugas pengukuran tertentu.

Prinsip UCI beroperasi dengan cara yang elegan dan sangat terlokalisasi. Sebuah batang logam yang dilengkapi indentor intan Vickers pada ujungnya dieksitasi untuk beresonansi pada frekuensi ultrasonik. Saat indentor ditekan ke dalam material dengan beban tertentu, terjadi pergeseran frekuensi resonansi. Pergeseran frekuensi ini berbanding lurus dengan area kontak indentor dengan material, yang merupakan fungsi langsung dari kekerasan material tersebut. Semakin keras material, semakin kecil area indentasi, dan semakin kecil pula pergeseran frekuensinya. Keunggulan utama metode UCI untuk aplikasi rel adalah kemampuannya mengukur kekerasan pada volume material yang sangat kecil dan dalam area yang sulit diakses. Untuk prosedur deteksi work hardened layer rail head, probe UCI 98N adalah pilihan optimal. Dengan beban 98 Newton, indentor mampu menembus lapisan permukaan yang mengeras dan memberikan respons dari material di bawahnya, memungkinkan teknisi mendeteksi keberadaan zona pelunakan (softening zone) yang berbahaya.

Sementara itu, metode Leeb bekerja dengan prinsip dinamis. Sebuah badan impak dengan indentor bola tungsten karbida ditembakkan ke arah permukaan uji. Alat mengukur kecepatan impak dan kecepatan pantul, lalu menghitung koefisien restitusi. Material yang lebih keras akan menghasilkan kecepatan pantul yang lebih tinggi, sehingga nilai kekerasan Leeb (HL) yang terbaca pun lebih besar. Metode ini sangat cepat dan toleran terhadap kontaminasi permukaan ringan, menjadikannya ideal untuk inspeksi cepat komponen besar seperti badan rel secara umum. Namun, untuk pemetaan profil kekerasan bertahap yang membutuhkan detail dan penetrasi ke dalam lapisan tipis, teknologi UCI dengan probe berdaya tinggi adalah instrumen yang superior karena sensitivitasnya terhadap gradien kekerasan mikro di bawah permukaan.

Fitur Unggulan NOVOTEST T-UD3 untuk Deteksi Work Hardened Layer

Apa yang menjadikan NOVOTEST T-UD3 sebagai instrumen superior untuk tugas spesifik hardness profiling pada rel bukan hanya teknologinya, tetapi juga ekosistem fitur pendukungnya. Fitur-fitur ini merampingkan prosedur deteksi dan meningkatkan keandalan data yang dikumpulkan.

Salah satu fitur paling signifikan adalah kemampuan data logging dan visualisasi grafik kekerasan versus kedalaman langsung pada layar perangkat. Setelah melakukan serangkaian pengukuran pada titik-titik grid yang telah direncanakan, teknisi dapat secara instan melihat plot profil kekerasan. Visualisasi ini sangat krusial untuk mengidentifikasi titik transisi. Misalnya, grafik yang ideal akan menunjukkan kekerasan tinggi (puncak) di permukaan, yang secara bertahap menurun hingga mencapai zona pelunakan, sebelum akhirnya kembali ke nilai kekerasan dasar material. Kemampuan untuk melihat anomali ini secara real-time di lapangan memungkinkan pengambilan keputusan yang cepat, seperti memperluas area pengukuran atau menandai bagian rel untuk investigasi lebih lanjut.

Fitur lain yang tak kalah penting adalah sistem kalibrasi cerdas yang tersimpan dalam memori probe UCI. Perangkat ini mampu mengenali probe yang terhubung secara otomatis dan memuat data kalibrasinya, menghilangkan potensi kesalahan manual. Kompensasi suhu otomatis memastikan akurasi konsisten pada berbagai kondisi lingkungan, dari terik matahari di jalur rel hingga suhu dingin ekstrem (-20 °C), sesuai dengan spesifikasi operasionalnya. Berikut adalah perbandingan spesifikasi inti probe UCI yang relevan untuk aplikasi ini:

Untuk analisis pasca-pengukuran, NOVOTEST T-UD3 dilengkapi perangkat lunak PC yang memungkinkan pengunduhan data melalui kabel USB. Data dapat diekspor ke format spreadsheet untuk pembuatan laporan komprehensif, analisis statistik lebih lanjut, dan dokumentasi tren kekerasan dari waktu ke waktu. Ini adalah fondasi dari sistem condition-based maintenance yang terdokumentasi dengan baik. Seluruh sistem terbungkus dalam casing berperingkat IP (Ingress Protection) yang tahan air dan debu, diperkuat dengan bumper karet pelindung, menjamin ketangguhan perangkat di lingkungan kerja rel yang kasar.

Aplikasi dalam Industri Perawatan Rel Kereta Api

Impak dari pengukuran kekerasan yang akurat terhadap keselamatan dan ekonomi perkeretaapian sangatlah masif. Manajer infrastruktur dan insinyur material terus mencari cara untuk memperpanjang umur pakai rel tanpa mengorbankan keselamatan, dan NOVOTEST T-UD3 memainkan peran kunci dalam mencapai keseimbangan itu. Inspeksi periodik dengan perangkat ini memungkinkan operator memantau laju perkembangan work hardened layer secara kuantitatif, bukan hanya mengandalkan jam operasi atau tonase lintasan.

Banyak standar industri global kini mendorong integrasi pengukuran kekerasan ke dalam program perawatan prediktif. Standar seperti EN 13674 dan rekomendasi dari AREMA (American Railway Engineering and Maintenance-of-Way Association) mengakui bahwa sifat mekanik aktual material rel di lapangan dapat berubah secara signifikan dari kondisi awalnya. Dengan menggunakan NOVOTEST T-UD3, teknisi dapat membangun korelasi langsung antara profil kekerasan dan perkiraan sisa umur lelah (residual fatigue life). Sebuah studi pemetaan kekerasan dapat mengungkapkan bahwa pada segmen rel tertentu, zona pelunakan telah mencapai kedalaman kritis, menandakan bahwa material di bawah lapisan keras telah kehilangan kemampuannya untuk menahan beban dan menjadi lokasi inisiasi retakan. Informasi ini memungkinkan penjadwalan penggantian rel yang tepat sasaran, mencegah risiko detail fracture, shelling, dan potensi derailment yang diakibatkannya. Pendekatan berbasis bukti ini secara fundamental mengalihkan filosofi perawatan dari berbasis waktu (time-based) menjadi berbasis kondisi (condition-based), menghasilkan penghematan biaya jangka panjang yang signifikan dengan mengganti rel hanya ketika benar-benar diperlukan.

Studi Kasus: Prosedur Deteksi Work Hardened Layer pada Rail Head Menggunakan NOVOTEST T-UD3

Berikut adalah panduan langkah demi langkah yang dapat diikuti oleh teknisi untuk melaksanakan prosedur deteksi work hardened layer rail head menggunakan NOVOTEST T-UD3 di lapangan:

Langkah-Langkah Pengukuran Profil Kekerasan

Langkah pertama adalah persiapan permukaan. Pada rail head yang dipilih, teknisi perlu menyiapkan area kecil pada potongan melintang (cross-section) rel. Persiapan ini biasanya berupa pengamplasan ringan menggunakan amplas metalografi grit halus (400-600) untuk menghilangkan oksida, dekarburisasi, atau kontaminan yang dapat mempengaruhi hasil. Area yang dipreparasi tidak perlu selebar uji laboratorium, cukup satu titik untuk setiap kedalaman yang diukur.

Selanjutnya, pilih probe UCI yang tepat. Untuk profil kedalaman maksimal, gunakan probe UCI 98N. Sambungkan probe ke unit utama T-UD3; perangkat akan secara otomatis mengenali jenis probe. Lakukan penandaan titik ukur (grid) pada permukaan yang telah diamplas. Titik-titik ini harus membentuk garis lurus dari tepi luar rail head menuju ke arah tengah, atau sepanjang garis transversal yang mewakili area kontak roda. Jarak antar titik bisa diatur 1-2 mm untuk mendapatkan resolusi profil yang tinggi.

Prosedur pengukuran dimulai dari titik terluar. Posisikan probe secara tegak lurus terhadap permukaan, berikan tekanan hingga lampu indikator beban menyala stabil, menandakan bahwa beban 98N telah tercapai. Tahan posisi tersebut hingga perangkat mengeluarkan bunyi “bip” yang menandakan pengukuran berhasil. Hasil kekerasan dalam skala HV (atau HRC) akan muncul di layar. Simpan data dan lanjutkan ke titik berikutnya, bergerak secara sistematis ke arah yang telah ditandai. Setiap pengukuran hanya membutuhkan waktu kurang dari 2 detik.

Interpretasi Data: Dari Grafik ke Keputusan

Setelah serangkaian data diperoleh, fitur grafik pada T-UD3 akan langsung memplot profil “Hardness vs Depth” (atau “Hardness vs Distance from Edge”). Interpretasi data ini adalah inti dari prosedur. Pola tipikal yang perlu dicari adalah:

1. Puncak Kekerasan Permukaan: Grafik akan menunjukkan nilai kekerasan yang sangat tinggi (misalnya, 400-500 HV) pada beberapa milimeter pertama dari permukaan. Ini adalah work hardened layer itu sendiri.
2. Zona Penurunan (Softening Zone): Seiring bertambahnya kedalaman, jika rel mengalami degradasi, akan terlihat penurunan nilai kekerasan yang signifikan hingga di bawah kekerasan dasar material rel (yang biasanya sekitar 280-320 HV). Penurunan ini adalah zona berbahaya tempat struktur mikro telah rusak (softening), menjadi lokasi favorit inisiasi retakan di bawah permukaan.
3. Kestabilan Material Dasar: Pada kedalaman yang lebih jauh, nilai kekerasan seharusnya kembali konsisten pada rentang kekerasan normal baja rel.

Jika profil menunjukkan bahwa work hardened layer telah mencapai kedalaman 4-7 mm dengan zona pelunakan drastis tepat di bawahnya pada kedalaman kritis, maka rekomendasi harus tegas: rel perlu dijadwalkan untuk penggantian atau penggerindaan profil ulang (re-profiling) segera untuk mencegah detail fracture.

Keunggulan Teknis NOVOTEST T-UD3 Dibanding Metode Konvensional

Dibandingkan dengan metode pengujian kekerasan konvensional, keunggulan NOVOTEST T-UD3 untuk aplikasi inspeksi rel sangat jelas. Metode tradisional seperti Rockwell atau Brinell, meskipun akurat, memerlukan pemotongan sampel (coupon) dari rel dan membawanya ke laboratorium. Ini adalah proses yang merusak, lambat, dan mahal. Sebaliknya, T-UD3 menawarkan tiga keunggulan kompetitif utama.

1. Pertama adalah portabilitas sejati. Dengan berat kurang dari 0,5 kg dan sumber daya dari tiga baterai AA yang mampu beroperasi hingga 10 jam, teknisi dapat melakukan pengujian langsung di rel yang masih terpasang, di tengah hutan atau di terowongan gelap, tanpa memerlukan generator.
2. Kedua, sifatnya yang non-destruktif dengan jejak indentasi mikroskopis memastikan rel yang diuji tidak mengalami kerusakan atau konsentrasi tegangan baru. Ini adalah syarat mutlak untuk inspeksi in-situ.
3. Ketiga adalah kecepatan dan produktivitas. Satu siklus pengukuran memakan waktu kurang dari dua detik, memungkinkan pemetaan grid dengan puluhan titik hanya dalam hitungan menit. Ditambah dengan kemampuan metode ganda UCI dan Leeb, satu alat ini dapat menangani pengukuran pada geometri rumit seperti rel bekas lasan atau komponen frog dan crossing, yang mungkin sulit dijangkau oleh bench-top tester manapun. Biaya operasional yang rendah dan tanpa preparasi sampel yang rumit menjadikannya investasi yang cepat balik modal bagi jaringan kereta api mana pun.

Kesimpulan: Optimalkan Perawatan Rel dengan Deteksi Work Hardened Layer Akurat

Bahaya work hardened layer pada rail head yang memicu kegagalan lelah seperti shelling dan detail fracture adalah realitas operasional yang tidak bisa diabaikan. Mengandalkan deteksi visual saja adalah strategi yang reaktif dan berisiko tinggi. Prosedur deteksi work hardened layer rail head yang terukur dan terencana adalah fondasi dari sistem perawatan rel modern yang mengutamakan keselamatan dan efisiensi biaya. NOVOTEST T-UD3 muncul sebagai instrumen yang secara ideal memenuhi kebutuhan ini. Dengan probe UCI 98N, alat ini menyediakan metode yang akurat, cepat, dan sepenuhnya non-destruktif untuk memetakan profil kekerasan dari permukaan hingga ke zona pelunakan kritis di bawahnya. Data kuantitatif yang dihasilkannya memberdayakan para manajer infrastruktur untuk membuat keputusan berbasis bukti tentang penjadwalan penggantian atau perawatan rel, bertransisi dari perbaikan darurat yang mahal menjadi perencanaan anggaran yang terukur.

Untuk mewujudkan program condition-based maintenance yang andal, pemilihan perangkat dan dukungan teknis yang tepat adalah krusial. Sebagai supplier dan distributor alat ukur dan pengujian terkemuka, CV. Java Multi Mandiri menyediakan NOVOTEST T-UD3 dan berbagai solusi pengujian material lainnya untuk mendukung teknisi dan insinyur di industri perkeretaapian. Kami memahami bahwa investasi pada alat uji presisi adalah investasi pada integritas aset dan keselamatan publik. Konsultasikan kebutuhan spesifik pengujian kekerasan dan NDT Anda, dan dapatkan spesifikasi lengkap serta demonstrasi teknis untuk memastikan solusi yang paling tepat guna mendukung program perawatan infrastruktur Anda.

FAQ

Apa itu work hardened layer pada rail head dan mengapa perlu dideteksi?

Work hardened layer adalah lapisan permukaan pada rail head yang mengalami peningkatan kekerasan dan kegetasan akibat deformasi plastis berulang dari tekanan roda kereta. Lapisan ini perlu dideteksi karena seiring perkembangannya, ia menjadi getas dan retak. Di bawah lapisan keras ini, sering terbentuk zona pelunakan (softening) yang menjadi tempat awal retakan mikro sebelum berkembang menjadi shelling dan detail fracture yang berbahaya.

Berapa kedalaman maksimum yang bisa diukur dengan NOVOTEST T-UD3 saat mendeteksi work hardened layer?

Dengan menggunakan probe UCI 98N, NOVOTEST T-UD3 mampu melakukan penetrasi dan memberikan respons kekerasan yang representatif dari volume material hingga kedalaman sekitar 8-10 mm di bawah permukaan. Kemampuan ini sangat ideal untuk memetakan profil kekerasan dan mengidentifikasi zona pelunakan yang biasanya terletak pada kedalaman beberapa milimeter di bawah work hardened layer.

Apakah alat ini bisa digunakan pada rel yang masih terpasang di lapangan?

Ya, ini adalah salah satu keunggulan utamanya. NOVOTEST T-UD3 didesain sebagai perangkat portabel bertenaga baterai dengan casing tahan air dan debu yang tangguh. Pengukuran dapat dilakukan langsung pada rel terpasang di lapangan. Hanya diperlukan preparasi permukaan ringan (pengamplasan) pada area kecil yang akan diukur. Portabilitasnya menghilangkan kebutuhan untuk memotong sampel rel.

Kapan sebaiknya menggunakan metode UCI dibandingkan Leeb untuk pengukuran rail head?

Untuk prosedur deteksi work hardened layer dan pemetaan profil kekerasan, metode UCI dengan probe 98N adalah pilihan yang tepat. Metode ini sensitif terhadap gradien kekerasan di area kecil dan mampu menembus lapisan permukaan. Metode Leeb lebih cocok untuk inspeksi cepat dan umum untuk memeriksa kekerasan keseluruhan bagian rel yang besar atau untuk material yang lebih tebal dan masif di mana profil mendalam tidak diperlukan.

Rekomendasi Hardness Tester

References

1. ASTM A1038-19, Standard Test Method for Portable Hardness Testing by the Ultrasonic Contact Impedance Method, ASTM International, West Conshohocken, PA, 2019.
2. European Standard EN 13674-1:2011, Railway applications – Track – Rail – Part 1: Vignole railway rails 46 kg/m and above, CEN, Brussels, 2011.
3. Cannon, D. F., et al. “Rail defects: an overview.” Fatigue & Fracture of Engineering Materials & Structures 26.10 (2003): 865-886.
4. Kelleher, J., et al. “The measurement of residual stress in railway rails by diffraction and other methods.” Journal of Neutron Research 11.4 (2003): 249-253.
5. Novotest, Operating Manual: Combined Hardness Tester T-UD3, Technical Documentation, 2023.
