Kegagalan bantalan poros di tengah siklus produksi bukan sekadar kerugian material, melainkan juga krisis kepercayaan pelanggan. Anda memeriksa sertifikat heat treatment, menemukan nilai kekerasan 58 HRC—sesuai spesifikasi. Namun, mengapa komponen tersebut retak hanya dalam 200 jam operasi? Investigasi mengungkap pelakunya: lapisan decarburization setebal 0,15 mm. Pengujian Rockwell yang hanya menembus permukaan dangkal gagal mendeteksi bahwa di bawah kulit yang keras, inti material justru lunak—fenomena klasik misdiagnosis heat treatment hardness yang merugikan. Alat Uji Kekerasan NOVOTEST TB-B-CM hadir untuk menutup celah interpretasi ini, memberikan data kekerasan makro yang representatif dan akurat.

1. Tantangan Utama di Industri Heat Treatment
2. Kebutuhan Pengujian yang Harus Dipenuhi
3. Solusi dengan Alat Uji Kekerasan NOVOTEST TB-B-CM
4. Cara Kerja dan Aplikasi di Lapangan
5. Studi Implementasi Singkat
6. Keunggulan Dibanding Metode Konvensional
7. Tips Memilih Produk yang Tepat
8. Kesimpulan
9. FAQ
   1. Apa perbedaan utama pengujian Brinell dengan Rockwell?
   2. Mengapa misdiagnosis heat treatment sering terjadi meskipun alat uji sudah dikalibrasi?
   3. Apakah NOVOTEST TB-B-CM cocok untuk semua jenis logam?
   4. Bagaimana cara memastikan alat uji kekerasan tetap akurat seiring pemakaian?
10. References

Tantangan Utama di Industri Heat Treatment

Quality control pada proses heat treatment sejatinya adalah benteng terakhir sebelum komponen kritis dipasang. Namun, benteng ini sering kali rapuh karena praktik pengukuran yang tidak tepat sasaran. Akar masalahnya bukan pada alat ukur yang tidak berfungsi, melainkan pada pemilihan metode dan titik ukur yang keliru, sehingga melahirkan misinterpretasi nilai kekerasan.

Tantangan paling krusial adalah variasi metode pengujian. Setiap metode—Rockwell, Vickers, Brinell—memiliki prinsip kerja, skala beban, dan geometri indentor berbeda. Nilai 60 HRC tidak bisa serta-merta Anda bandingkan dengan 700 HV atau 450 HBW tanpa mempertimbangkan karakteristik material dan kedalaman case hardening. Seorang teknisi QC yang hanya mengandalkan satu metode dangkal dapat terperangkap oleh angka yang tampak “ideal” di permukaan. Pengukuran yang hanya menyasar kulit permukaan (skin effect) sering kali gagal merepresentasikan kekerasan inti, terutama pada baja yang mengalami dekarburisasi parsial. Lapisan tipis yang keras dan getas di permukaan cukup untuk membuat indentor kecil (seperti pada uji Rockwell) mencatat nilai tinggi, sementara struktur martensitik di bawahnya yang seharusnya menopang beban kerja justru tidak terverifikasi.

Konsekuensinya brutal. Studi kasus di industri fabrikasi dies menunjukkan misdiagnosis heat treatment hardness menyebabkan tool life anjlok hingga 40%. Dies yang seharusnya mampu memproduksi 100.000 siklus, justru retak pada siklus ke-60.000. Kegagalan prematur ini menimbulkan scrap produk, penghentian lini produksi mendadak, dan biaya rework yang membengkak. Situasi ini semakin diperparah oleh ketiadaan standar internal yang ketat. Banyak fasilitas produksi tidak memiliki prosedur baku yang mewajibkan pengukuran kekerasan makro atau verifikasi cross-sectional secara metallografi, sehingga misdiagnosis menjadi kesalahan sistemik yang terus berulang.

Kebutuhan Pengujian yang Harus Dipenuhi

Menghindari jebakan misdiagnosis heat treatment hardness memerlukan pergeseran paradigma: dari sekadar “mengukur kekerasan” menjadi “memvalidasi integritas material”. Untuk itu, kriteria pengujian ideal harus Anda penuhi secara disiplin. Pengujian kekerasan yang efektif wajib mewakili sifat mekanik makro, bukan sekadar karakteristik lapisan permukaan. Standar internasional seperti ASTM E10 dan ISO 6506 secara eksplisit menetapkan bahwa pengukuran Brinell menggunakan beban besar dan indentor bola agar menghasilkan jejak yang luas. Jejak ini merata-ratakan heterogenitas struktur mikro (grafit pada besi cor, atau fasa martensit dan bainit) sehingga memberikan gambaran yang jujur tentang kemampuan material menahan deformasi.

Kedalaman indentasi adalah parameter kritis yang sering terabaikan. Metode uji harus mampu menghasilkan penetrasi melebihi zona terdampak decarburization atau lapisan oksida, umumnya minimal 0,25 hingga 0,5 mm. Dengan mencapai zona inti, hasil pengukuran benar-benar mencerminkan efektivitas quenching dan tempering, bukan sekadar kondisi permukaan. Data yang Anda peroleh harus repeatable dan reproducible; ketika Anda menguji sampel yang sama di shift pagi dan malam, atau antar operator, deviasi nilainya harus minimal.

Selain akurasi, operasional di lantai produksi menuntut efisiensi. Alat uji ideal mampu mengukur area yang luas pada komponen besar tanpa menimbulkan kerusakan signifikan yang mengganggu fungsi akhir. Kemampuan mendokumentasikan data secara digital dan membandingkannya antar batch produksi juga menjadi kebutuhan wajib untuk traceability dan continuous improvement. Tanpa pemenuhan kriteria ini, departemen QC hanya akan menjadi pencatat angka, bukan penjaga kualitas sejati.

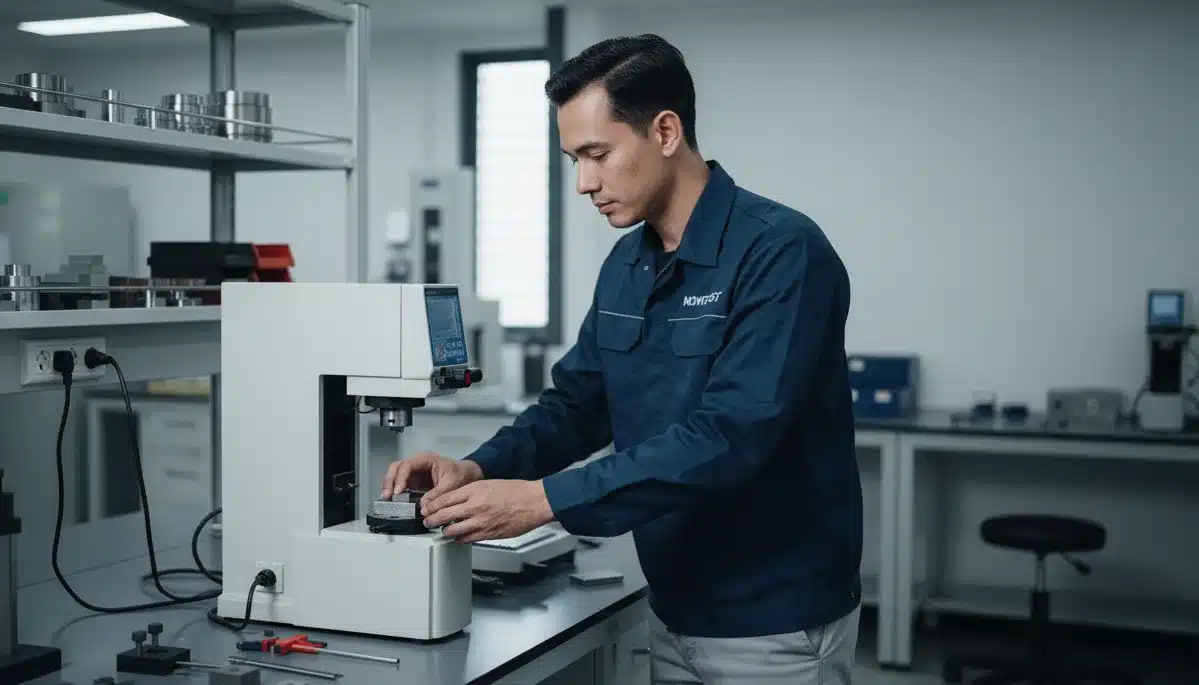

Solusi dengan Alat Uji Kekerasan NOVOTEST TB-B-CM

Menjawab tantangan pengukuran makro yang representatif, Alat Uji Kekerasan NOVOTEST TB-B-CM tampil sebagai instrumen yang didedikasikan untuk metode Brinell. Perangkat ini bukan sekadar hardness tester, melainkan gerbang untuk memvalidasi kualitas heat treatment secara menyeluruh pada material logam. Didesain khusus untuk skala Brinell (HBW), alat ini menggunakan indentor bola tungsten karbida yang memenuhi standar internasional, menjamin konversi nilai yang sahih.

Keunggulan utama NOVOTEST TB-B-CM terletak pada kemampuannya mengeksekusi beban uji tinggi—mulai dari 62,5 kgf hingga 3000 kgf. Rentang beban yang lebar ini memungkinkan Anda menyesuaikan pengujian sesuai karakteristik material, mulai dari logam non-ferro lunak seperti aluminium dan tembaga, hingga baja paduan keras pasca quench & temper. Dengan beban maksimum 3000 kgf dan indentor 10 mm, alat ini menghasilkan kedalaman indentasi antara 0,25 hingga 0,5 mm pada material baja tipikal. Kedalaman ini krusial karena mampu menembus lapisan permukaan yang tidak representatif, sehingga data kekerasan yang Anda peroleh benar-benar mencerminkan struktur mikro inti.

Dilengkapi layar LCD yang informatif dan kontrol beban elektronik otomatis, NOVOTEST TB-B-CM menyederhanakan prosedur kerja sekaligus meningkatkan akurasi. Fitur pengaturan waktu pembebanan (dwell time) memastikan deformasi plastis terjadi sempurna sesuai standar. Hasil pengukuran langsung dalam skala HBW (misal HBW10/3000) sangat mudah Anda bandingkan dengan tabel konversi ke skala lain seperti Rockwell atau Vickers untuk keperluan compliance QC atau komunikasi dengan vendor. Instrumen ini cocok untuk memeriksa komponen vital seperti roda gigi, poros, dies forging, dan cetakan injeksi plastik yang memerlukan jaminan ketangguhan inti material.

Cara Kerja dan Aplikasi di Lapangan

Prinsip kerja NOVOTEST TB-B-CM mengikuti kaidah standar Brinell: sebuah bola indentor tungsten karbida dengan diameter tertentu (biasanya 10 mm, 5 mm, atau 2,5 mm) ditekan ke permukaan material menggunakan beban statis yang telah Anda pilih. Setelah masa pembebanan selesai, indentor diangkat, dan jejak berbentuk spherical cap yang tertinggal diukur diameternya secara optik menggunakan mikroskop portable atau sistem pembacaan terintegrasi.

Prosedur operasional di lantai produksi sangat sistematis. Pertama, Anda membersihkan permukaan spesimen dari kerak, minyak, atau lapisan oksida menggunakan amplas grit halus. Kedua, Anda mengatur beban uji pada panel kontrol sesuai matriks kekerasan material yang diharapkan. Sebagai contoh, untuk baja karbon medium pasca normalizing dengan ekspektasi kekerasan sekitar 200 HB, Anda dapat memilih skala HBW10/3000. Ketiga, letakkan spesimen di meja uji dan jalankan siklus indentasi; aktuator elektronik akan menerapkan beban secara gradual, menahannya selama 10-15 detik, lalu melepaskannya. Keempat, Anda mengukur diameter jejak dan mengkonversinya menjadi nilai HB menggunakan tabel yang tersedia atau kalkulasi otomatis.

Aplikasi alat ini sangat luas. Di bengkel perawatan cetakan (die maintenance), teknisi menggunakan NOVOTEST TB-B-CM untuk memverifikasi kekerasan die setelah proses re-nitriding. Pada lini produksi roda gigi, QC inspecting memeriksa sampel per batch untuk memastikan tidak ada drift parameter di furnace continous mesh belt. Bahkan, untuk pengecekan besi cor kelabu pada blok mesin, metode Brinell menjadi pilihan utama karena indentornya yang besar dapat merata-ratakan grafit dan matriks perlitik, memberikan nilai kekerasan yang stabil dan prediktif terhadap machinability. Desainnya yang kokoh dengan berat 125 kg memberikan stabilitas tinggi, sehingga alat ini nyaman dioperasikan di area produksi maupun di laboratorium metrologi.

Studi Implementasi Singkat

Pengaruh nyata dari akurasi metode Brinell dapat kita lihat pada kasus sebuah perusahaan fabrikasi alat potong (cutting tools) di Bekasi. Mereka mengalami fenomena misterius: tool life sejumlah insert dan end mill turun drastis hingga 25% dari baseline setelah perusahaan mengganti batch material baja HSS dari pemasok baru. Padahal, inspeksi incoming QC menggunakan Rockwell C menunjukkan nilai kekerasan masih dalam rentang toleransi spek, yaitu antara 63-65 HRC. Dugaan awal mengarah pada kelelahan mesin atau parameter pemotongan yang tidak sesuai.

Tim engineering akhirnya memutuskan untuk melakukan analisis lebih dalam menggunakan Alat Uji Kekerasan NOVOTEST TB-B-CM. Mereka mengambil sampel cross-section dari tools yang gagal prematur dan tools dari batch lama. Hasil pengujian Brinell dengan skala HBW10/3000 langsung menunjukkan anomali signifikan. Pada area inti, nilai kekerasan batch baru tercatat 15% lebih rendah dibandingkan batch lama, meskipun kekerasan permukaan (surface hardness) keduanya identik. Investigasi lanjutan mengarah pada soak time di furnace yang tidak optimal: pemasok baru menggunakan waktu penahanan austenisasi yang lebih singkat demi efisiensi energi, sehingga karbida tidak terlarut sempurna dan kekerasan inti tidak tercapai.

Dengan temuan ini, perusahaan langsung mengoreksi parameter heat treatment melalui komunikasi spesifikasi teknis yang lebih ketat ke pemasok, termasuk mewajibkan pengujian Brinell untuk penerimaan material. Hasilnya tidak tanggung-tanggung: tool life kembali ke standar normal, laju scrap komponen turun sebesar 30%, dan kepercayaan pelanggan terhadap konsistensi produk kembali pulih. Kasus ini menegaskan bahwa metode Brinell dengan alat seperti NOVOTEST TB-B-CM mampu menangkap variasi kekerasan secara makro yang sering kali tidak terdeteksi oleh metode uji penetrasi dangkal, sehingga Anda terhindar dari misdiagnosis yang merugikan.

Keunggulan Dibanding Metode Konvensional

Mengapa Anda harus memilih metode Brinell dengan NOVOTEST TB-B-CM ketimbang sekadar mengandalkan Rockwell atau Vickers untuk komponen heat treated? Jawabannya terletak pada representasi data dan ketahanan terhadap variabel permukaan. Metode Brinell secara fundamental menghasilkan indentasi yang jauh lebih besar dibandingkan Rockwell atau Vickers. Sebagai ilustrasi, pada beban setara, jejak Brinell bisa berdiameter 3-4 mm, sementara jejak Rockwell hanya berupa titik kecil. Jejak besar ini mengintegrasikan rata-rata kekerasan dari area yang luas, mencakup fasa martensit, bainit, dan inklusi non-logam sekaligus. Alhasil, Anda mendapatkan nilai kekerasan yang jauh lebih representatif terhadap ketahanan aus dan kekuatan material secara keseluruhan, bukan hanya kekerasan fasa tunggal di satu titik mikro.

Keunggulan berikutnya adalah toleransi tinggi terhadap ketidaksempurnaan persiapan permukaan. Rockwell Superficial, misalnya, sangat sensitif terhadap goresan amplas atau lapisan tipis graf oksida. Kesalahan kecil dalam menghaluskan permukaan bisa langsung menghasilkan deviasi beberapa poin HRC. Sebaliknya, indentor bola besar pada NOVOTEST TB-B-CM menembus lebih dalam, sehingga “mengabaikan” anomali minor di permukaan. Ini sangat krusial di lingkungan produksi di mana Anda tidak selalu memiliki waktu untuk mencapai surface finish sempurna seperti di laboratorium metalurgi.

Kedalaman penetrasi beban makro pada alat ini menjadi kunci dalam mengevaluasi material yang rentan terhadap misdiagnosis heat treatment hardness, seperti baja dengan riwayat decarburization. Selagi uji Rockwell mencatat kekerasan tinggi dari “kulit” keras setebal 0,1 mm, indentor Brinell sudah masuk ke inti di bawahnya, mengungkapkan kapasitas beban material yang sebenarnya. Bagi material heterogen semacam besi cor nodular atau besi cor kelabu, pengujian Brinell wajib hukumnya. Vickers mikro dengan beban rendah akan memberikan data hardness grafit yang berbeda jauh dengan hardness matriks perlitik, menghasilkan fluktuasi data yang membingungkan QC. NOVOTEST TB-B-CM, yang telah terkalibrasi sesuai standar ASTM E10 dan ISO 6506-2, menghilangkan ambiguitas ini.

Tips Memilih Produk yang Tepat

Memilih alat uji kekerasan untuk mencegah misdiagnosis heat treatment hardness bukanlah sekadar urusan spesifikasi teknis di atas kertas, melainkan menyelaraskan kapabilitas alat dengan realitas proses produksi Anda. Berikut beberapa panduan praktis yang dapat Anda jadikan pegangan. Pertama, pastikan tipe pengujian—Brinell, Rockwell, atau Vickers—sesuai dengan standar material yang menjadi acuan pelanggan Anda, serta ketebalan dan geometri benda uji. Untuk komponen besar dengan struktur mikro heterogen, Brinell adalah pilihan yang tak terelakkan.

Kedua, perhatikan kedalaman penetrasi efektif. Pilih alat yang mampu mengukur pada kedalaman minimal 0,3 mm. Ini menjadi penangkal alami terhadap lapisan decarburization yang sering mengecoh pengukuran dangkal. Ketiga, evaluasi rentang beban dan diameter indentor yang tersedia. Instrumen yang baik harus mencakup pengujian untuk kekerasan rendah (HB 80 pada aluminium) hingga tinggi (HB 650 pada baja tool), sehingga memberi Anda fleksibilitas penuh. Keempat, cek kemudahan kalibrasi harian dan ketersediaan blok uji referensi dari pabrikan, guna memastikan traceability ke standar nasional.

Dalam konteks ini, Alat Uji Kekerasan NOVOTEST TB-B-CM adalah pilihan terpadu. Alat ini mengombinasikan beban makro tinggi, kontrol otomatis, dan ketangguhan desain mekanikal untuk bengkel produksi. Jika Anda tengah mencari mitra penyedia yang memahami tantangan ini secara teknis, bukan sekadar memasarkan perangkat, berkonsultasilah dengan CV. Java Multi Mandiri. Sebagai distributor resmi alat ukur dan pengujian, mereka dapat merekomendasikan konfigurasi alat yang optimal sesuai aplikasi heat treatment spesifik Anda, sekaligus mendukung kesiapan operasional alat dalam jangka panjang.

Kesimpulan

Misdiagnosis kualitas heat treatment akibat metode pengujian yang tidak tepat bukan sekadar masalah teknis—ia adalah ancaman langsung terhadap biaya operasional dan reputasi. Fenomena tool life drop yang tidak terjelaskan, kegagalan komponen prematur, dan tingginya tingkat scrap umumnya berakar dari pengukuran kekerasan yang hanya menyentuh permukaan. Anda memerlukan data yang jujur dari inti material, dan di sinilah pengukuran kekerasan makro Brinell memainkan peran vital.

Alat Uji Kekerasan NOVOTEST TB-B-CM memberikan solusi terukur: pengukuran yang konsisten, representatif terhadap struktur mikro sebenarnya, dan lolos verifikasi standar ASTM E10. Dengan kedalaman indentasi yang memadai serta rentang beban yang lebar, instrumen ini membantu teknisi dan insinyur mengambil keputusan tepat tanpa terperangkap ilusi nilai permukaan. Dengan mengintegrasikan perangkat keras yang andal dan konsultasi pemilihan alat yang tepat, investasi pada alat uji yang sesuai menjadi langkah strategis dalam menjaga efisiensi proses produksi manufaktur Anda.

FAQ

Apa perbedaan utama pengujian Brinell dengan Rockwell?

Perbedaan fundamental terletak pada geometri indentor, besarnya beban, dan parameter yang diukur. Brinell menggunakan bola karbida tungsten (biasanya 10 mm) dengan beban makro hingga 3000 kgf, mengukur diameter jejak untuk menghitung nilai kekerasan (HB). Rockwell menggunakan indentor kerucut intan atau bola baja kecil dengan beban minor dan mayor, mengukur kedalaman penetrasi langsung. Brinell membutuhkan pengukuran optik, sedangkan Rockwell membaca nilai langsung dari mesin. Jejak Brinell yang luas sangat ideal untuk material heterogen, sementara Rockwell lebih cepat untuk material homogen dengan permukaan halus.

Mengapa misdiagnosis heat treatment sering terjadi meskipun alat uji sudah dikalibrasi?

Kalibrasi memastikan alat mengukur gaya dengan benar, tetapi tidak mencegah misdiagnosis jika metode yang dipilih salah secara fundamental. Misdiagnosis heat treatment hardness sering terjadi karena teknisi menggunakan metode penetrasi dangkal (seperti Rockwell Superficial) pada material yang mengalami dekarburisasi permukaan. Alat yang terkalibrasi sempurna akan dengan akurat mengukur kekerasan lapisan kulit yang keras tersebut, namun gagal menginformasikan bahwa inti material di bawahnya justru lunak—sehingga komponen tetap lolos QC dengan data yang “sahih” tapi tidak representatif.

Apakah NOVOTEST TB-B-CM cocok untuk semua jenis logam?

Alat ini sangat serbaguna, namun optimal untuk logam yang memiliki standar pengujian Brinell, khususnya material dengan kekerasan antara 80 hingga 650 HB. Alat Uji Kekerasan NOVOTEST TB-B-CM cocok untuk baja karbon, baja paduan, baja perkakas pasca temper, besi cor (kelabu dan nodular), serta logam non-ferro seperti paduan tembaga, aluminium, dan timah. Untuk logam yang sangat tipis (di bawah 1 mm) atau pelapis keras tipis, metode Brinell tidak disarankan karena indentasinya yang dalam dapat menembus substrat.

Bagaimana cara memastikan alat uji kekerasan tetap akurat seiring pemakaian?

Anda perlu menerapkan protokol verifikasi berkala. Gunakan blok uji standar (hardness reference block) bersertifikat dengan nilai yang mendekati kekerasan material yang rutin Anda uji. Lakukan pengujian harian atau sebelum shift produksi dimulai. Pastikan indentor tidak mengalami keausan atau deformasi; bola karbida yang sudah gepeng akan memberikan nilai kekerasan yang lebih tinggi dari seharusnya. Terakhir, lakukan kalibrasi eksternal tahunan oleh penyedia layanan terakreditasi untuk memastikan mekanisme pembebanan dan sistem pengukuran optik tetap telusur ke standar internasional.

Rekomendasi Hardness Tester

References

1. ASTM International. (2023). ASTM E10-23: Standard Test Method for Brinell Hardness of Metallic Materials. West Conshohocken, PA.
2. International Organization for Standardization. (2015). ISO 6506-1:2015 Metallic materials — Brinell hardness test — Part 1: Test method. Geneva.
3. Totten, G. E., Bates, C. E., & Clinton, N. A. (2019). Handbook of Quenchants and Quenching Technology. ASM International.
4. Davis, J. R. (Ed.). (2002). Surface Hardening of Steels: Understanding the Basics. ASM International.
5. Callister, W. D., & Rethwisch, D. G. (2020). Materials Science and Engineering: An Introduction (10th ed.). Wiley.
