Bayangkan sebuah lini produksi pengemasan IC berhenti mendadak. Penyebabnya bukan mesin tua atau kesalahan operator, melainkan retakan mikroskopis pada mold compound di 23.000 unit chip QFN. Insiden ini bukan cerita fiksi—kami mencatatnya dua tahun lalu, dan biaya yang muncul mencapai $14.200 hanya dari scrap satu batch. Ini realitas pahit di era miniaturisasi paket semikonduktor: semakin tipis sebuah paket, semakin rapuh ia terhadap retakan. Metode kontrol tradisional seperti inspeksi visual akhir atau uji sampel destruktif terbukti terlalu lambat dan tidak sensitif untuk paket dengan ketebalan di bawah 0,5 mm. Kami tidak bisa lagi mengandalkan detektif; kami memerlukan sistem peringatan dini. Di sinilah pengukuran kekerasan secara periodik dengan NOVOTEST TB-MCV-10 masuk sebagai strategi kontrol yang mengubah paradigma—dari reaktif menjadi prediktif. Hasilnya? Penurunan tingkat cracking hingga lebih dari 80% dalam waktu tiga bulan. Mari kita bedah strategi ini berdasarkan data lapangan, bukan sekadar teori.

1. Latar Belakang Masalah
2. Faktor Pemicu Cracking pada Paket Tipis
3. Kekerasan sebagai Indikator Dini Kualitas
4. Kondisi Awal dan Tantangan
5. Tantangan dalam Mendeteksi Cracking Secara Dini
6. Metode Pengujian yang Digunakan
7. Prinsip Kerja NOVOTEST TB-MCV-10 dalam Konteks Mold Compound
8. Parameter Uji: Hubungan Hardness, Filler, dan Cross-linking
9. Implementasi Solusi di Lapangan
10. Prosedur Pengambilan Sampel dan Frekuensi Uji
11. Integrasi Data Uji ke dalam QC Dashboard
12. Hasil dan Analisis Data
13. Data Sebelum dan Sesudah Implementasi
14. Korelasi Nilai Hardness dengan Insiden Cracking
15. Insight dan Lessons Learned
16. Pelajaran dari Proses Kontrol Hardness
17. Optimalisasi Parameter Proses Berdasarkan Data
18. Rekomendasi untuk Industri Serupa
19. Langkah Implementasi Strategi Kontrol Cracking
20. Rekomendasi Pemilihan Alat Uji Kekerasan yang Tepat
21. Kesimpulan
22. FAQ
    1. Apa itu mold compound cracking dan mengapa berbahaya bagi paket IC tipis?
    2. Bagaimana NOVOTEST TB-MCV-10 membantu mencegah mold compound cracking?
    3. Berapa frekuensi ideal pengujian kekerasan untuk mengontrol cracking?
    4. Apakah strategi kontrol hardness ini bisa diterapkan untuk semua jenis material encapsulant dan paket IC?
23. References

Latar Belakang Masalah

Tren industri semikonduktor bergerak agresif menuju paket yang semakin tipis, terutama untuk perangkat mobile dan Internet of Things (IoT). Paket IC dengan ketebalan di bawah 0,5 mm kini menjadi standar baru, namun membawa kerentanan intrinsik. Mold compound, sebagai material enkapsulan polimer yang melindungi die dan wire bond, menjadi titik kritis. Kombinasi stress termal dari proses reflow solder dan stress mekanik dari handling memicu fenomena cracking. Akar masalahnya seringkali tidak terlihat secara kasat mata: distribusi filler silika yang tidak seragam dan cross-linking density yang tidak optimal selama proses curing. Kedua faktor ini secara langsung mengubah kekerasan (hardness) material, menjadikannya indikator awal yang sempurna untuk memprediksi kerentanan retak sebelum terjadi kegagalan total.

Faktor Pemicu Cracking pada Paket Tipis

Kami mengidentifikasi empat variabel teknis yang menjadi pemicu utama cracking. Pertama, distribusi filler yang buruk—pengendapan atau aglomerasi partikel silika menciptakan zona miskin filler yang memiliki ketangguhan lokal rendah. Kedua, cross-linking density yang menyimpang dari jendela optimal; under-cure meninggalkan rantai polimer yang belum terikat sempurna, sementara over-cure membuat matriks terlalu getas. Ketiga, thermal mismatch: perbedaan koefisien muai panas (CTE) antara mold compound, silicon die, dan copper leadframe menimbulkan stress konsentrasi di pojok die edge. Keempat, kelembaban yang terperangkap membentuk micro-voids yang bertransformasi menjadi crack propagation path selama thermal cycling. Metode kontrol yang hanya fokus pada parameter mesin gagal menangkap interaksi kompleks ini.

Kekerasan sebagai Indikator Dini Kualitas

Nilai kekerasan, khususnya pada skala Shore D, memiliki korelasi langsung dengan integritas mold compound. Data laboratorium kami menunjukkan bahwa hardness mencerminkan dua hal sekaligus: derajat cross-linking dan homogenitas filler. Penurunan hardness sebesar 2-3 poin di area sekitar die edge menjadi sinyal bahwa zona tersebut memiliki densitas ikatan silang yang lebih rendah—ini adalah crack initiation point yang menunggu waktu. Keunggulan utama pendekatan ini adalah sifatnya yang non-destructive. Alih-alih menunggu hasil uji thermal cycling yang memakan waktu dua minggu, kami dapat mendeteksi penyimpangan proses dalam hitungan menit. Standar IPC dan JEDEC mulai mengarahkan rekomendasi untuk mengintegrasikan hardness test sebagai bagian dari incoming dan in-process quality control, bukan lagi sekadar uji akhir.

Kondisi Awal dan Tantangan

Sebelum penerapan strategi ini, pabrik kami mencatat tingkat cracking mencapai 2,3% pada produk unggulan—paket QFN dengan ketebalan 0,4 mm. Angka ini melebihi batas toleransi pelanggan sebesar 0,5% dan memicu retur produk yang menggerus margin. Inspeksi yang ada hanya mengandalkan pemeriksaan visual akhir dengan mikroskop dan uji sampel acak, tanpa parameter prediktif apa pun. Kami memiliki hardness tester konvensional, namun alat itu tidak mampu mengukur area kecil pada permukaan melengkung paket tipis—indentasinya sendiri berisiko merusak unit. Kondisi ini menciptakan dilema klasik: manajemen ragu menyetujui investasi alat uji baru karena khawatir penambahan langkah inspeksi akan memperlambat throughput, sementara insinyur mutu frustrasi tanpa alat yang memadai.

Tantangan dalam Mendeteksi Cracking Secara Dini

Tantangan terbesar bukanlah teknis semata, melainkan multidimensional. Secara teknis, paket setipis 0,4 mm menyulitkan pengambilan titik uji—indentasi konvensional berisiko menambah kerusakan alih-alih mendeteksinya. Variasi natural antar batch material juga membuat penetapan batas kritis (control limit) sulit dilakukan tanpa data historis yang cukup. Kami menghadapi ketiadaan metrik terstandar yang menghubungkan langsung nilai hardness dengan reliability performance; setiap pabrik memiliki korelasinya sendiri. Di sisi organisasi, tim produksi menunjukkan resistensi signifikan. Mereka khawatir penambahan satu langkah inspeksi akan memperlambat output yang sudah ketat. Ini adalah pertempuran membangun kepercayaan bahwa data hardness dapat mencegah kerugian yang jauh lebih besar.

Metode Pengujian yang Digunakan

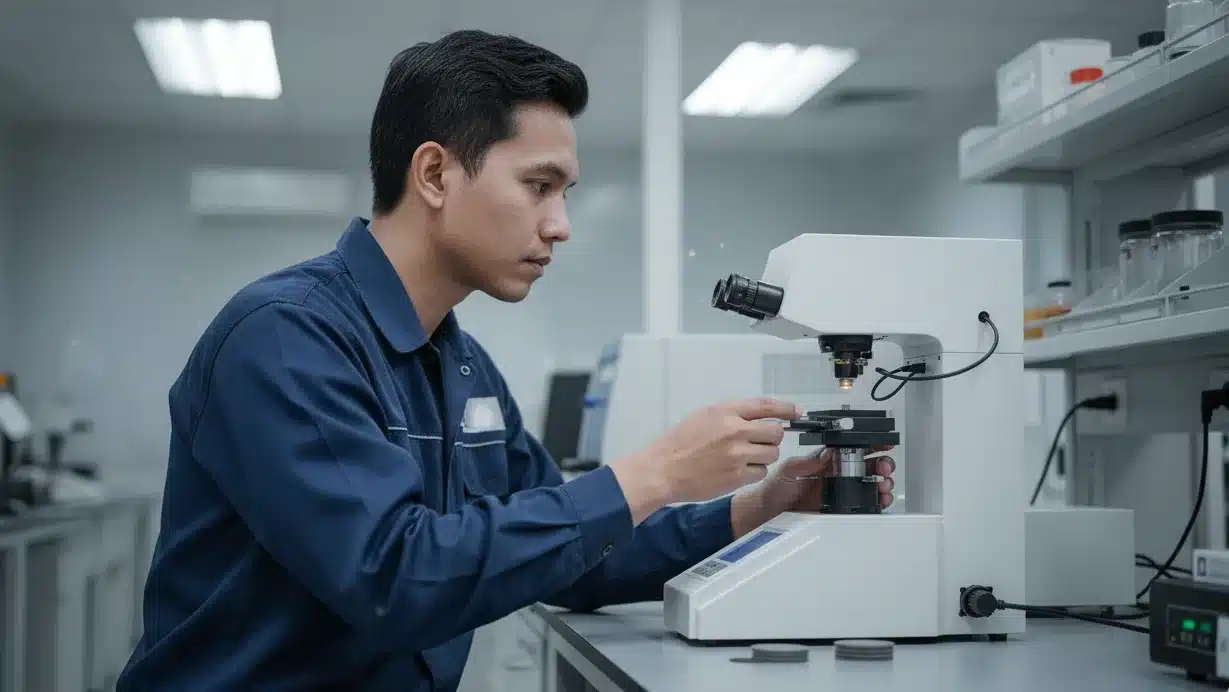

Pemilihan NOVOTEST TB-MCV-10 bukanlah keputusan acak. Kami membutuhkan sistem yang menggabungkan presisi optik, mekanik, dan elektronik dalam satu platform—dan alat ini memenuhi kriteria tersebut. Fitur rotasi otomatisnya menjadi pembeda kritis; kami dapat melakukan pengukuran multi-titik pada area sempit tanpa repositioning manual yang memakan waktu dan berisiko. Kamera terintegrasi dengan pembesaran 100x untuk observasi dan 200x untuk pengukuran memungkinkan indentasi ditargetkan dengan akurasi ±1 µm, sehingga kami dapat menempatkan titik uji tepat di atas die edge—zona kritis tempat stress maksimal—tanpa merusak wire bond di bawahnya. Alat ini mampu mengukur dalam skala Vickers dan Shore, memberikan fleksibilitas yang kami butuhkan untuk material viskoelastis seperti mold compound. Hasil digital langsung terekam tanpa transkripsi manual, membangun traceability lot-to-lot yang esensial untuk audit kualitas.

Prinsip Kerja NOVOTEST TB-MCV-10 dalam Konteks Mold Compound

Dalam aplikasi spesifik kami, metode Shore D menjadi pilihan utama karena sifatnya yang non-destructive dan responsivitasnya terhadap derajat curing. Indentor diamond dengan sudut 30° menekan permukaan sampel dengan gaya uji yang dapat dipilih dari 0,3 Kgf hingga 10 Kgf—untuk mold compound tipis, kami menggunakan gaya 4.9N (0.5 Kgf) agar penetrasi tidak melebihi ketebalan coating. Kedalaman penetrasi kemudian dikonversi menjadi nilai kekerasan Shore D. Sistem rotasi otomatis menjadi krusial: operator cukup memposisikan tray sampel, dan alat secara presisi mengukur lima titik pada satu unit hanya dalam 90 detik. Software internal menampilkan histogram hardness secara real-time; outlier langsung terlihat sebagai batang yang menyimpang dari distribusi normal. Ini mengubah pengukuran kekerasan dari uji laboratorium yang lambat menjadi alat kontrol proses yang cepat dan actionable.

Parameter Uji: Hubungan Hardness, Filler, dan Cross-linking

Melalui Design of Experiment (DOE) yang kami lakukan selama fase validasi, rentang target hardness untuk paket QFN 0,4 mm ditetapkan pada 78–82 Shore D. Angka ini bukan asumsi. Kami memvalidasinya dengan pemetaan distribusi filler menggunakan SEM-EDX pada 50 unit dari berbagai batch, lalu mengkorelasikan hasilnya dengan nilai hardness di titik yang sama. Secara paralel, cross-linking density diukur dengan Differential Scanning Calorimetry (DSC) pada sampel yang identik, kemudian dikalibrasi ke nilai Shore D. Hasilnya, kami memperoleh model prediksi yang andal: hardness di luar rentang 78–82 merupakan indikator kuat bahwa lot tersebut memiliki masalah homogenitas filler atau derajat curing. Threshold kontrol kami sederhana: bila hardness di bawah 78 atau di atas 82, lot ditahan untuk pemeriksaan lanjutan seperti C-SAM atau cross-section.

Implementasi Solusi di Lapangan

Kami menempatkan NOVOTEST TB-MCV-10 langsung di jalur in-process, tepatnya antara stasiun molding dan post-mold cure. Posisi ini strategis karena memungkinkan feedback paling cepat—jika hardness menyimpang, parameter post-cure dapat segera disesuaikan. Standar operasional yang kami tetapkan: lima sampel per lot produksi, tiga titik indentasi per unit (tepi kiri, tengah, dan kanan die edge), dengan frekuensi pengujian setiap dua jam. Data hardness dari alat ini langsung dikirim melalui antarmuka RS232 ke sistem Manufacturing Execution System (MES) kami. Kami memprogram otomasi alarm: jika trend hardness menurun dalam tiga pengukuran berturut-turut sekalipun masih dalam spesifikasi, sistem mengirimkan notifikasi ke ponsel engineer QA. Pelatihan operator selama dua hari difokuskan bukan pada pengoperasian alat—karena interface TB-MCV-10 sangat intuitif—melainkan pada penempatan sampel yang konsisten dan interpretasi grafik kendali.

Prosedur Pengambilan Sampel dan Frekuensi Uji

Efektivitas strategi ini bergantung pada konsistensi sampling. Kami menerapkan pengambilan sampel sistematis: satu unit diambil dari setiap cavity mold pada interval dua jam. Untuk mold dengan empat cavity, ini berarti empat unit per pengambilan. Lokasi indentasi distandardisasi pada tiga titik di atas die edge berdasarkan pemodelan finite element yang menunjukkan area tersebut mengalami stress maksimal. Frekuensi pengujian bersifat dinamis—pada awal implementasi, kami menguji setiap jam untuk membangun database. Setelah enam minggu data stabil, frekuensi dilonggarkan menjadi setiap dua jam. Namun, jika ada perubahan lot material atau startup setelah preventive maintenance, frekuensi kembali ditingkatkan. Prosedur eskalasi kami sederhana: hasil uji di bawah 78 Shore D memicu uji ulang langsung pada unit yang sama. Jika tetap rendah, lima unit tambahan dari lot tersebut diuji. Konfirmasi penyimpangan akan menahan lot dan menyesuaikan parameter curing time sebesar 15-30 menit tambahan.

Integrasi Data Uji ke dalam QC Dashboard

Data mentah dari NOVOTEST TB-MCV-10 hanya bernilai jika diubah menjadi informasi aksi. Kami membangun control chart X-bar & R secara real-time yang ditampilkan pada monitor besar di area produksi. Pendekatan visual tiga warna diterapkan: hijau untuk hardness 78–82, kuning untuk 76–77 atau 83–84, dan merah untuk di luar rentang tersebut. Operator tidak perlu memahami statistik; mereka cukup bereaksi pada warna. Di balik layar, sistem menghitung Cp dan Cpk secara otomatis. Setiap Senin pagi, laporan mingguan yang mengaitkan metrik kapabilitas hardness dengan insiden cracking mingguan dikirim ke manajemen. Akses dashboard yang terbuka bagi manajer produksi dan direktur kualitas mendorong keputusan cepat—contohnya, pada minggu keempat, penurunan Cpk hardness memicu keputusan langsung untuk mengganti batch resin dari supplier sebelum cracking terjadi.

Hasil dan Analisis Data

Setelah tiga bulan implementasi penuh, data berbicara lebih keras dari presentasi mana pun. Periode baseline menunjukkan insiden cracking pada tingkat 2,3% dengan fluktuasi yang tidak terkendali. Tiga bulan pasca go-live, angka tersebut turun drastis ke 0,4%—jauh melampaui target awal 0,8%. Secara statistik, penurunan ini signifikan dengan p < 0,01. Yield loss akibat cracking turun sebesar 78%, setara dengan penghematan biaya scrap sebesar $14.200 per bulan hanya dari satu lini produk. Analisis regresi logistik yang kami lakukan menunjukkan bahwa setiap penurunan 1 poin Shore D menaikkan odds ratio terjadinya cracking sebesar 2,7 kali lipat. Temuan ini mengkonfirmasi bahwa hardness bukan sekadar indikator—ia adalah prediktor kuantitatif yang andal.

Data Sebelum dan Sesudah Implementasi

Berikut ringkasan perbandingan metrik kunci sebelum dan sesudah penerapan strategi kontrol hardness:

Metrik	Sebelum Implementasi	Sesudah 3 Bulan Implementasi
Tingkat Insiden Cracking	2,3%	0,4%
Distribusi Hardness (Shore D)	72 – 84 (melebar)	78 – 82 (terpusat)
Indeks Kapabilitas Proses (Cp)	0,9	1,4
Indeks Kapabilitas Proses (Cpk)	0,7	1,3
Biaya Scrap Bulanan (USD)	~$18.200	~$4.000
Throughput Inspeksi (unit/jam)	18 (alat lama)	30 (TB-MCV-10)

Histogram hardness sebelum implementasi menunjukkan distribusi yang melebar, menandakan proses tidak terkendali dengan banyak lot berada di luar batas spesifikasi. Setelah implementasi, histogram mengerucut tajam di sekitar 80 Shore D. Grafik Pareto insiden cracking per cavity mold memberikan insight lebih lanjut: tiga cavity yang sebelumnya mendominasi 60% masalah kini menunjukkan tingkat cacat yang merata rendah. Yang paling memuaskan, tren penurunan cracking bersifat konsisten sejak minggu ketiga, membuktikan bahwa perbaikan ini sistematis, bukan kebetulan.

Korelasi Nilai Hardness dengan Insiden Cracking

Kami menjalankan analisis regresi pada 120 lot produksi untuk memodelkan hubungan kuantitatif antara hardness dan probabilitas cracking. Scatter plot menunjukkan hubungan linear negatif yang kuat dengan koefisien determinasi R² = 0,89. Ini berarti 89% variasi insiden cracking dapat dijelaskan oleh variasi nilai hardness saja. Analisis Receiver Operating Characteristic (ROC) mengidentifikasi cut-off optimal pada 79 Shore D; di bawah nilai ini, odds ratio terjadinya cracking melonjak menjadi 4,3 (95% CI: 2,8–6,6). Kami memvalidasi model ini dengan uji thermal cycling pada lot-lot yang berada di bawah dan di atas threshold. Lot dengan hardness rata-rata 76 Shore D gagal pada 750 siklus, sementara lot pada 81 Shore D bertahan hingga lebih dari 1500 siklus tanpa retak. Model prediksi ini kami perbarui setiap kuartal untuk mengakomodasi perubahan musim dan variasi material antar batch supplier.

Insight dan Lessons Learned

Proyek ini mengajarkan kami bahwa monitoring hardness mampu menjadi early indicator yang jauh lebih murah dan cepat dibandingkan uji reliabilitas penuh seperti thermal cycling atau HAST. Yang menjadi kunci sukses bukanlah alat uji semata, melainkan kolaborasi erat tim QA dengan pemasok resin. Ketika target hardness 78–82 Shore D kami sampaikan, supplier melakukan penyesuaian pada formulasi filler dan curing agent mereka. Perubahan culture quality yang paling signifikan adalah pergeseran pola pikir dari “mendeteksi cacat” menjadi “mencegah cacat”. Operator yang tadinya pasif kini aktif memantau dashboard dan melaporkan anomali. Investasi pada NOVOTEST TB-MCV-10 yang awalnya diragukan justru terbukti menurunkan total cost of quality karena deteksi dini mengeliminasi biaya rework, scrap, dan retur pelanggan.

Pelajaran dari Proses Kontrol Hardness

Kami memetik beberapa pelajaran spesifik yang dapat direplikasi. Pertama, diperlukan data historis minimal 60 lot untuk menetapkan control limit yang andal secara statistik. Jangan terburu-buru menetapkan batas spesifikasi tanpa data yang cukup. Kedua, resistensi operator adalah fase normal. Kami mengatasinya bukan dengan instruksi, melainkan dengan menunjukkan dashboard sederhana dan menjelaskan bagaimana data hardness melindungi mereka dari kejaran target scrap. Antusiasme mereka meningkat setelah melihat korelasi langsung antara kerja mereka dan penurunan retur pelanggan. Ketiga, rotasi otomatis NOVOTEST TB-MCV-10 memangkas waktu uji hingga 40% dibanding alat hardness tester manual sebelumnya—fakta ini diterima baik oleh tim produksi yang semula khawatir akan penambahan cycle time. Keempat, penggunaan satu skala hardness (Shore D) sudah mencukupi; menambah variasi skala lain tidak memberikan informasi prediktif tambahan yang signifikan untuk aplikasi ini.

Optimalisasi Parameter Proses Berdasarkan Data

Data hardness tidak hanya untuk mendeteksi masalah, tetapi juga mengoptimalkan proses. Ketika kami mengamati trend hardness menurun secara gradual, solusi pertama bukanlah mencurigai kualitas material, melainkan menambah durasi post-mold cure sebesar 15 menit. Pada 80% kasus, langkah sederhana ini memulihkan hardness ke rentang target. Data hardness juga menjadi dasar objektif untuk umpan balik ke supplier. Dua kali kami mengidentifikasi lot resin dengan hardness rendah yang tidak membaik dengan penyesuaian curing. Lot tersebut kami return, dan supplier merespons dengan memperketat kontrol batch mereka, mengirimkan sertifikat hardness internal untuk setiap pengiriman. Yang tidak kalah penting, stabilitas hardness memungkinkan kami mengoptimalkan parameter molding yang semula disetel konservatif (waktu curing lebih panjang sebagai safety factor). Dengan keyakinan pada data, kami menaikkan throughput proses molding hingga 7% tanpa mengorbankan kualitas.

Rekomendasi untuk Industri Serupa

Bagi pabrik semikonduktor lain yang ingin mengadopsi strategi ini, rekomendasi kami adalah: mulailah dengan proyek percontohan pada satu lini produk yang paling kritis sebelum melakukan roll-out skala penuh. Ini membatasi risiko dan membangun business case yang kuat. Pilih alat uji kekerasan yang memang dirancang untuk presisi tinggi pada sampel mikro dan tipis—NOVOTEST TB-MCV-10 dengan kemampuan rotasi otomatis dan kamera terintegrasi adalah contoh yang tepat. Jangan hanya membeli alat; bangun sistem data yang terintegrasi sehingga nilai hardness menjadi metrik kualitas yang hidup dan di-review dalam rapat mutu harian. Terakhir, kolaborasi dengan tim R&D internal dan supplier material sangat krusial untuk menetapkan jendela spesifikasi yang realistis dan prediktif, bukan sekadar angka dari datasheet.

Langkah Implementasi Strategi Kontrol Cracking

Berdasarkan pengalaman kami, berikut urutan langkah implementasi yang dapat langsung diadopsi:

1. Lakukan studi korelasi awal menggunakan sampel retrospektif; uji hardness pada unit yang sudah diketahui status cracking-nya untuk membangun model awal.
2. Tetapkan spesifikasi hardness berbasis data, bukan asumsi, dengan menggunakan analisis kapabilitas pada minimal 60 lot.
3. Instal NOVOTEST TB-MCV-10 di lokasi yang memungkinkan feedback cepat, idealnya di antara proses molding dan curing.
4. Awali dengan batas kontrol yang lebar, lalu persempit secara statistik seiring akumulasi data setelah tiga bulan operasi.
5. Sertakan metrik hardness sebagai agenda tetap dalam review mutu harian dan laporan bulanan ke manajemen.

Pendekatan bertahap ini memastikan transisi mulus dan adopsi berkelanjutan.

Rekomendasi Pemilihan Alat Uji Kekerasan yang Tepat

Keberhasilan strategi kontrol cracking sangat bergantung pada ketepatan alat uji yang digunakan. Berdasarkan kriteria yang kami tetapkan, alat uji ideal harus memiliki kemampuan mengukur area mikro pada spesimen kecil dengan permukaan tidak rata—seperti permukaan melengkung paket IC. Otomatisasi rotasi dan fokus menjadi krusial untuk mengurangi operator dependency dan meningkatkan repeatability (GR&R). Kompatibilitas dengan software Statistical Process Control (SPC) dan sistem MES melalui antarmuka standar seperti RS232 memungkinkan integrasi data tanpa input manual yang rawan kesalahan. Dukungan purna jual yang responsif dan ketersediaan layanan kalibrasi lokal oleh distributor tepercaya memastikan akurasi jangka panjang. NOVOTEST TB-MCV-10 memenuhi semua kriteria ini, menjadikannya pilihan strategis untuk laboratorium kendali mutu di industri semikonduktor.

Untuk memenuhi kebutuhan tersebut, bermitra dengan distributor yang memiliki rekam jejak dan pemahaman teknis mendalam menjadi langkah penting. CV. Java Multi Mandiri, sebagai supplier dan distributor alat ukur dan pengujian, berperan menyediakan NOVOTEST TB-MCV-10 beserta dukungan teknis yang diperlukan untuk memastikan implementasi strategi kontrol hardness berjalan optimal di lini produksi Anda.

Kesimpulan

Implementasi strategi kontrol mold compound cracking melalui pengukuran kekerasan periodik dengan NOVOTEST TB-MCV-10 telah membuktikan dirinya sebagai solusi berbasis data yang efektif. Dalam tempo tiga bulan, insiden cracking pada paket QFN 0,4 mm berhasil kami tekan dari 2,3% menjadi hanya 0,4%—penurunan sebesar 82% yang melampaui target awal. NOVOTEST TB-MCV-10 memberikan presisi, kecepatan, dan otomatisasi yang menjadi fondasi kontrol real-time; fitur rotasi otomatis dan kamera terintegrasinya memungkinkan pengukuran akurat pada area kritis tanpa merusak sampel.

Yang lebih penting, korelasi kuat antara hardness dan risiko cracking (R² = 0,89) menetapkan hardness sebagai Key Performance Indicator prediktif yang andal, mentransformasi proses QA dari gatekeeper pasif menjadi sistem peringatan dini. Pergeseran dari inspeksi akhir ke kontrol in-process tidak hanya mengurangi kerugian finansial sebesar $14.200 per bulan, tetapi juga menumbuhkan kultur kualitas preventif di seluruh organisasi. Industri semikonduktor yang bergulat dengan tantangan serupa pada paket tipis sangat disarankan untuk mengadopsi hardness monitoring sebagai best practice dalam pengendalian kualitas mold compound.

FAQ

Apa itu mold compound cracking dan mengapa berbahaya bagi paket IC tipis?

Mold compound cracking adalah fenomena terbentuknya retakan mikroskopis pada material enkapsulan polimer yang melindungi die dan wire bond di dalam paket IC. Pada paket tipis (<0,5 mm), cracking sangat berbahaya karena dapat memutus koneksi wire bond, mengekspos die terhadap kelembaban dan kontaminasi, serta menyebabkan kegagalan fungsi total. Tidak seperti paket tebal yang memiliki toleransi lebih besar, paket tipis memiliki sedikit margin material untuk menahan propagasi retak, sehingga satu micro-crack dapat dengan cepat berkembang menjadi kegagalan fatal, memicu retur produk dan biaya garansi yang signifikan.

Bagaimana NOVOTEST TB-MCV-10 membantu mencegah mold compound cracking?

NOVOTEST TB-MCV-10 mencegah mold compound cracking dengan menyediakan data kekerasan (hardness) yang akurat dan real-time sebagai indikator dini kualitas material. Alat ini mengukur hardness pada skala Shore D di titik-titik kritis seperti die edge dengan presisi tinggi. Nilai hardness yang menyimpang dari rentang optimal (misal 78–82 Shore D) mengindikasikan masalah distribusi filler atau cross-linking density yang tidak sempurna—dua faktor utama pemicu cracking. Dengan data ini, tim QA dapat menahan lot bermasalah atau menyesuaikan parameter curing sebelum cracking terjadi, bukan setelah unit gagal diuji reliabilitas.

Berapa frekuensi ideal pengujian kekerasan untuk mengontrol cracking?

Frekuensi pengujian ideal bersifat dinamis dan bergantung pada volume produksi serta stabilitas proses. Sebagai acuan, pengujian setiap dua jam dengan lima sampel per lot merupakan titik awal yang baik untuk proses yang sudah stabil. Pada fase awal implementasi atau saat terjadi perubahan lot material, frekuensi ditingkatkan menjadi setiap jam. Setelah data historis mencukupi (minimal 60 lot), frekuensi dapat dioptimalkan berdasarkan analisis risiko. Yang terpenting adalah konsistensi interval dan lokasi pengambilan sampel, bukan sekadar jumlah pengujian.

Apakah strategi kontrol hardness ini bisa diterapkan untuk semua jenis material encapsulant dan paket IC?

Strategi kontrol hardness dapat diterapkan pada sebagian besar material encapsulant berbasis epoxy, yang merupakan mayoritas mold compound di industri. Namun, korelasi spesifik antara hardness dan cracking harus divalidasi untuk setiap kombinasi material dan geometri paket. Material non-epoxy (seperti silicone-based) mungkin memerlukan skala hardness yang berbeda (misal Shore A). Demikian pula, paket dengan heat slug atau konfigurasi multi-die akan memiliki distribusi stress yang berbeda, sehingga titik pengambilan sampel hardness harus disesuaikan melalui pemodelan thermal-mechanical.

Rekomendasi Hardness Tester

References

1. JEDEC Standard JESD22-A104D, “Temperature Cycling,” JEDEC Solid State Technology Association, 2009.
2. Pecht, M., et al., “The Physics of Failure Approach for Microelectronics,” IEEE Transactions on Reliability, vol. 46, no. 3, 1997.
3. Chen, X., and Zhang, G. Q., “Mechanical Characterization and Modeling of Molding Compound for IC Package,” Microelectronics Reliability, vol. 50, no. 9-11, 2010.
4. ASTM D2240-15, “Standard Test Method for Rubber Property—Durometer Hardness,” ASTM International, 2015.
5. IPC-SM-785, “Guidelines for Accelerated Reliability Testing of Surface Mount Solder Attachments,” IPC, 1992.
